夹具预应力筋用锚具在建筑工程中，夹具预应力筋用锚具是一种重要的工程材料，它主要应用于桥梁、高速公路、地铁等大型基础设施的建设中。

这种锚具的主要作用是将预应力筋锚固在结构中，以增加结构的强度和刚度，提高结构的耐久性。

夹具预应力筋用锚具由锚头、锚杆和夹具三部分组成。

其中，锚头是锚具的主要部分，它通过夹具与预应力筋连接，将预应力传递到结构中。

锚杆的作用是将锚头固定在结构中，夹具则用来连接锚头和预应力筋，保证预应力能够均匀地传递到结构中。

夹具预应力筋用锚具的使用可以带来许多优点。

它可以提高结构的强度和刚度，减少结构的变形和裂缝。

它可以提高结构的耐久性，延长结构的使用寿命。

夹具预应力筋用锚具还可以提高结构的抗震性能，减少地震对结构的影响。

然而，夹具预应力筋用锚具的使用也存在一些问题。

它的成本较高，需要大量的资金投入。

它的施工难度较大，需要专业的技术人员进行操作。

夹具预应力筋用锚具的使用还需要考虑到环境因素对它的影响，如温度、湿度等。

夹具预应力筋用锚具是一种重要的工程材料，它具有许多优点，但也存在一些问题。

因此，在使用夹具预应力筋用锚具时，需要考虑到它的优点和缺点，并根据实际情况进行选择和使用。

还需要加强对其研究和开发，提高其性能和使用效率。

一、预应力锚夹具预应力锚夹具是用于在钢结构中施加预应力的重要工具。

通过使用预应力锚夹具，可以有效地提高钢结构的承载能力，改善其受力状态，提高其抗震性能。

预应力锚夹具一般由锚具、夹具和连接器组成。

锚具是用于将预应力钢绞线或钢筋固定在结构上的部件；夹具是用于夹紧预应力钢绞线或钢筋的部件；连接器是用于连接锚具和夹具的部件。

预应力锚夹具的选择应考虑以下因素：1、预应力的大小和方向：应根据设计要求选择合适的预应力大小和方向，以确保锚夹具能够有效地施加预应力。

2、钢绞线或钢筋的类型和尺寸：应根据钢绞线或钢筋的类型和尺寸选择合适的锚夹具，以确保其能够牢固地固定钢绞线或钢筋。

3、结构的特点和要求：应根据结构的特点和要求选择合适的锚夹具，以确保其能够适应结构的要求。

预应力锚具、夹具、连接器应用技术规程预应力锚具、夹具、连接器作为预应力构件的关键组成部分，对预应力构件的性能和安全起着决定性作用。

本规程旨在规范预应力锚具、夹具、连接器的选用、安装、使用和维护，确保预应力构件的质量和安全。

二、术语和定义1.预应力锚具：用于锚固预应力钢束的装置。

2.预应力夹具：用于夹紧预应力钢束的装置。

3.预应力连接器：用于连接预应力构件的装置。

4.锚固长度：预应力钢束锚入锚具中的长度。

5.夹紧长度：预应力钢束夹入夹具中的长度。

6.预应力损失：预应力钢束在施工和使用过程中由于各种原因而失去的预应力大小。

7.预应力构件：使用预应力技术制作的构件。

三、选用1.预应力锚具、夹具、连接器应符合设计要求和相关标准规定。

2.应选用品牌知名、质量可靠、性能稳定的预应力锚具、夹具、连接器。

3.选用前应对产品进行检验和试验，确保产品符合要求。

四、安装1.预应力锚具、夹具、连接器的安装应按照产品说明书和设计要求进行，不得随意更改。

2.安装前应检查预应力钢束的长度、直径、强度是否符合要求。

3.安装时应保证预应力钢束与锚具、夹具、连接器之间的摩擦力足够大，不得使用润滑剂。

4.安装时应注意保护锚具、夹具、连接器的表面，避免损坏。

五、使用1.预应力锚具、夹具、连接器应按照设计要求和产品说明书使用。

2.使用过程中应注意定期检查、维护，及时发现和解决问题。

3.使用过程中应注意保护预应力构件，避免撞击、振动、过载等不利因素。

4.如发现预应力锚具、夹具、连接器出现破损或失效，应立即停止使用，并进行更换或修理。

六、维护1.预应力锚具、夹具、连接器的维护应按照产品说明书和设计要求进行。

2.应定期检查预应力锚具、夹具、连接器的状态和使用情况，发现问题及时处理。

3.应定期进行清洗和润滑，保证其正常使用。

4.如预应力损失较大，应及时进行补偿。

七、总则1.本规程适用于预应力构件设计、施工、使用和维护过程中的预应力锚具、夹具、连接器。

jgj85-2010预应力筋用锚具、夹具和连接器应用技术规程
《JGJ 85-2010 预应力筋用锚具、夹具和连接器应用技术规程》是中国建筑行业标准化技术委员会发布的标准，主要涉及预应力筋的锚具、夹具和连接器的应用技术规范。

该技术规程主要内容包括以下几个方面：
1. 术语和定义：对于涉及的专业术语和定义进行了明确和解释，便于在实际应用中理解和使用。

2. 材料要求：对于预应力筋用锚具、夹具和连接器的材料要求进行了规定，包括材料的强度、耐腐蚀性能等要求。

3. 设计与施工：对于预应力筋锚具、夹具和连接器的设计和施工要求进行了详细的规定，包括尺寸、间距、布置等内容。

4. 质量控制：对于预应力筋用锚具、夹具和连接器的质量控制进行了规范，包括检验、试验等内容。

5. 使用与检测：对于预应力筋用锚具、夹具和连接器的使用和检测进行了规范，包括安装、固定、应力调整等内容。

该技术规程适用于建筑工程中预应力筋用锚具、夹具和连接器的选用、设计、施工、质量控制和使用等方面，有助于提高预应力构件的安全性和可靠性，保证工程质量。

同时，也为相关行业的企业和专业人员提供了一个参考和指导的标准。

公路桥梁预应力钢绞线用锚具、夹具和连接器标准下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!公路桥梁预应力钢绞线用锚具、夹具和连接器的标准化要求公路桥梁建设是国家基础设施的重要组成部分，其安全性和耐久性直接关系到公众的生命财产安全。

第1篇一、预应力施工原理预应力施工技术是通过在混凝土构件中施加预应力，使混凝土在受力前就承受了一定的压力，从而改善混凝土的工作性能。

预应力施工原理主要包括以下几个方面：1. 预应力钢筋：采用高强度钢筋，通过张拉使其产生预应力，然后将其锚固在混凝土构件中。

2. 预应力混凝土：在混凝土浇筑过程中，将预应力钢筋嵌入混凝土，使混凝土在受力前就承受了一定的压力。

3. 预应力损失：由于混凝土收缩、温度变化等因素，预应力会在施工和使用过程中逐渐减小，称为预应力损失。

二、桥梁预应力工程施工流程1. 施工准备：根据设计图纸，确定预应力钢筋的规格、数量、位置等，准备施工所需材料、设备。

2. 钢筋加工：对预应力钢筋进行下料、弯曲、焊接等加工，确保其满足设计要求。

3. 模板安装：根据设计图纸，安装模板，确保模板的尺寸、位置、平整度等符合要求。

4. 钢筋绑扎：将预应力钢筋绑扎在模板上，确保钢筋的位置、间距、保护层厚度等符合设计要求。

5. 混凝土浇筑：在钢筋绑扎完成后，进行混凝土浇筑，注意控制混凝土的坍落度、和易性等。

6. 预应力张拉：在混凝土强度达到设计要求后，进行预应力张拉，使预应力钢筋产生预应力。

7. 锚固与封锚：张拉完成后，将预应力钢筋锚固在锚具上，并进行封锚处理。

8. 混凝土养护：张拉完成后，对混凝土进行养护，确保混凝土强度和耐久性。

9. 预应力损失检测：在施工和使用过程中，对预应力损失进行检测，确保桥梁的承载能力和耐久性。

三、桥梁预应力工程施工注意事项1. 施工前，对施工人员进行技术培训，确保其掌握预应力施工技术。

2. 严格按照设计要求进行施工，确保预应力钢筋的规格、数量、位置等符合要求。

3. 加强施工过程中的质量控制，确保混凝土的强度、耐久性等指标达到设计要求。

4. 严格控制预应力张拉过程中的各项参数，确保预应力钢筋产生足够的预应力。

5. 加强施工过程中的安全管理，确保施工人员的人身安全和设备安全。

总之，桥梁预应力工程施工是一项技术性、专业性较强的工作，需要施工人员具备丰富的经验和技能。

桥梁预应力张拉施工方案一、施工准备1.确定预应力张拉设备，并对其进行检查和调试，确保设备运行正常。

2.准备预应力张拉所需材料，包括钢束、锚具、衬套等。

3.制定施工计划，并组织施工人员进行技术培训和安全教育。

二、张拉设备安装1.按照设计要求安装张拉设备，包括张拉机、千斤顶、弹性垫板等。

2.对张拉设备进行定位和固定，确保设备的稳定性和安全性。

3.检查张拉设备的动作机构和传动机构，确保张拉过程中的稳定性和精度。

三、张拉钢束穿线1.按照设计要求，在桥梁构件中预留孔洞，用于钢束的穿线。

2.使用导线设备将钢束从一侧穿过桥梁构件，并通过预留孔洞。

3.检查钢束的穿线情况，确保钢束的通畅。

四、锚固与张拉1.在张拉钢束的一侧安装锚具，并将其锚固在桥梁构件上。

2.在另一侧使用张拉机逐步施加张拉力，直至达到设计要求的张拉力。

3.检查张拉钢束的张拉力，并对其进行记录和监测，以确保其精度和稳定性。

五、锚固固化1.在完成张拉后，对锚固部位进行固化处理，包括注浆、灌浆等。

2.采用合适的固化材料，确保锚固部位的稳定性和耐久性。

3.检查锚固部位的固化情况，并进行质量检测。

六、张拉调整与监控1.在张拉过程中，随时监控张拉力的变化情况，并根据需要进行调整。

2.使用张拉力监测设备对张拉力进行实时监控，以保持其稳定性和准确性。

3.对调整和监控结果进行记录和分析，并对张拉钢束的状态进行评估和评价。

七、验收与总结1.在施工结束后，对预应力张拉施工进行全面验收，包括文件检查、质量检测和力学性能测试等。

2.对施工过程和结果进行总结和评价，并提出改进措施和经验教训。

3.形成施工档案，并进行归档和保管，以备后续使用和维护。

以上是一个桥梁预应力张拉施工方案的简要介绍，具体的施工方案还需根据具体的工程情况和设计要求进行详细制定。

在施工过程中，要严格按照相关规范和要求进行操作，并加强质量检测和安全防护措施，以确保施工质量和工程安全。

锚具三件套是什么|预应力锚具的应用领域及工作原理介绍？锚具是什么、有什么用，锚具三件套分别是哪些？及其预应力锚具工作原理，可以应用在哪些领域呢？对于这些疑问，你是不是也想透彻了解下呢？下面佰材网入驻锚具厂家将一一详细介绍，一起来看看吧！什么是锚具？锚具又名预应力锚具或者夹片式锚具，通俗的来讲是指在建筑工程混泥土作业中运用到的持久性锚固工程材料，这一类构件材料在桥梁工程中运用居多，运用目的是为了保持预应力钢筋的拉力，且将这股拉力传递到混泥土里面的锚固工具上面。

预应力锚具三件套分别是：1、锚环：是锚具核心部件，一般锚具厂家生产圆形锚具采用碳素钢；而生产扁形锚具采用国标合金钢制造。

2、锚垫板：是锚具应用过程中，锚垫板把锚环荷载传送给锚以下的混泥土关键部位，因此一个桥梁建筑工程中锚具的锚下应力分布间接影响着混泥土的持久性、和承受能力大小，因此锚垫片十分重要3、夹片:锚具夹片从外观上一般分为工作夹片和工具夹片，在桥梁过程使用过程中可以重复的运用，一般采用合金钢来生产制造。

夹片式锚具的用途应用领域夹片锚具约有以下用途：公路铁桥梁工程建设、轻轨工程建设、城市区域公路立交桥建设、公路道路偏坡加固、地铁隧道锚顶加固、桥梁支座更换工程、大型仓库厂房、水利工程大坝等预应力锚具的工作原理：工程中锚具事先安装好再定位，随后现浇和好的混泥土，然后埋在混泥土端，通俗的来说也就是波纹管的俩边的俩个头，这俩端是为了保障千斤顶张拉时候起到稳定效果而做的端面。

建筑工程混泥土多采用永久性锚固装置构件。

综上是关于锚具三件套及预应力锚具工作原理等知识的详细介绍，希望本文能对大家提供参考性的帮助！佰材网是国内颇具影响力的工程材料电商交易大平台，链接国内各类桥梁工程材料生态合作伙伴，精选整合优质资源，为入驻商家合作伙伴提供一站式高效解决方案，为采购者提供一站式厂家批发报价采购服务！买好材料-夹片式预应力锚具上佰材网！。

桥梁盖梁预应力施工方案一、工程概述本桥梁工程位于具体地点，桥梁全长长度，跨径组合为跨径组合形式。

盖梁采用预应力混凝土结构，以提高其承载能力和抗裂性能。

二、施工准备（一）技术准备1、熟悉施工图纸和相关技术规范，编制详细的施工方案，并向施工人员进行技术交底。

2、进行测量放线，确定盖梁的位置和高程。

（二）材料准备1、预应力钢绞线：采用符合设计要求的高强度低松弛钢绞线，其性能指标应符合国家标准。

2、锚具：选用质量可靠、性能稳定的锚具，如夹片式锚具，并进行抽检。

3、混凝土：盖梁混凝土强度等级为具体等级，采用商品混凝土，确保其质量符合设计要求。

（三）设备准备1、千斤顶：根据预应力钢绞线的张拉吨位选择合适的千斤顶，并进行标定。

2、压浆设备：包括压浆泵、搅拌机等，确保压浆工作顺利进行。

3、其他设备：如吊车、电焊机、振捣器等。

（四）现场准备1、搭建施工平台，保证施工人员的安全。

2、清理施工现场，确保施工场地平整、畅通。

三、施工工艺流程（一）支架搭设采用满堂支架或抱箍法搭设盖梁施工支架，支架应具有足够的强度、刚度和稳定性。

（二）模板安装1、底模：采用钢模板或竹胶板，安装时要保证底模的平整度和高程符合设计要求。

2、侧模：侧模采用大块钢模板，用对拉螺栓固定，确保模板的垂直度和密封性。

（三）钢筋加工与安装1、钢筋在加工场集中加工，然后运至现场进行安装。

2、钢筋的规格、数量、间距等应符合设计要求，钢筋的焊接和绑扎应牢固。

（四）预应力管道安装1、按照设计图纸的要求，准确安装预应力管道，管道应采用定位钢筋固定，确保其位置准确。

2、管道的接头应严密，防止漏浆。

（五）混凝土浇筑1、混凝土浇筑前，应对模板、钢筋、预应力管道等进行检查，合格后方可浇筑。

2、混凝土采用分层浇筑、分层振捣的方法，振捣要密实，防止出现蜂窝麻面。

3、浇筑过程中，要注意观察模板和支架的情况，如有异常，应及时处理。

（六）混凝土养护混凝土浇筑完成后，应及时进行养护，采用覆盖土工布洒水养护，养护时间不少于 7 天。

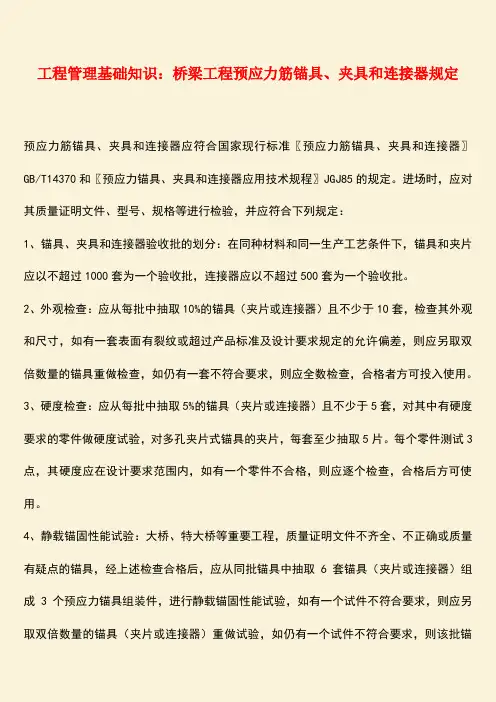

工程管理基础知识：桥梁工程预应力筋锚具、夹具和连接器规定预应力筋锚具、夹具和连接器应符合国家现行标准〖预应力筋锚具、夹具和连接器〗GB/T14370和〖预应力锚具、夹具和连接器应用技术规程〗JGJ85的规定。

进场时，应对其质量证明文件、型号、规格等进行检验，并应符合下列规定：1、锚具、夹具和连接器验收批的划分：在同种材料和同一生产工艺条件下，锚具和夹片应以不超过1000套为一个验收批，连接器应以不超过500套为一个验收批。

2、外观检查：应从每批中抽取10%的锚具（夹片或连接器）且不少于10套，检查其外观和尺寸，如有一套表面有裂纹或超过产品标准及设计要求规定的允许偏差，则应另取双倍数量的锚具重做检查，如仍有一套不符合要求，则应全数检查，合格者方可投入使用。

3、硬度检查：应从每批中抽取5%的锚具（夹片或连接器）且不少于5套，对其中有硬度要求的零件做硬度试验，对多孔夹片式锚具的夹片，每套至少抽取5片。

每个零件测试3点，其硬度应在设计要求范围内，如有一个零件不合格，则应逐个检查，合格后方可使用。

4、静载锚固性能试验：大桥、特大桥等重要工程，质量证明文件不齐全、不正确或质量有疑点的锚具，经上述检查合格后，应从同批锚具中抽取6套锚具（夹片或连接器）组成3个预应力锚具组装件，进行静载锚固性能试验，如有一个试件不符合要求，则应另取双倍数量的锚具（夹片或连接器）重做试验，如仍有一个试件不符合要求，则该批锚具（夹片或连接器）为不合格品。

一般中、小桥使用的锚具（夹片或连接器），其静载锚固性能可由锚具生产厂提供试验报告。

结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。

事实表明，习惯左右了成败，习惯改变人的一生。

在现实生活中，大多数的人，对学习很难做到学而不厌，学习不是一朝一夕的事，需要坚持。

希望大家坚持到底，现在需要沉淀下来，相信将来会有更多更大的发展前景。

公路桥梁施工预应力筋锚具、夹具和连接器一、预应力筋锚具、夹具和连接器须符合国家现行标准《预应力筋锚具、夹具和连接器》同时应满足以下要求：1 预应力筋内缩及锚具变形量平均值应不大于6mm；2 摩阻损失均值应不大于6%；3 张拉锚固工艺应达到以下要求：1）具有分级张拉或因张拉设备倒换行程需要时的临时锚固；2）经过多次张拉锚固后，预应力筋内各根预应力钢材受力仍是均匀的；3）在张拉发生故障时，预应力筋具有全部放松的措施；4）单根垫板连体式锚具，预应力筋应能在锥形夹片孔中自由对中和不顶压锚固。

2预应力筋锚具应按设计要求使用。

用于后张的锚具或其附件上应设置压浆孔或排气孔，压浆孔应有足够的截面面积，以保证浆液的畅通。

3 夹具应具有良好的自锚性能、松锚性能和重复使用性能。

需敲击才能松开的夹具，必须保证其对预应力筋的锚固没有影响，且对操作人员的安全不造成危险。

4 用于后张法的连接器，必须符合锚具的性能要求；用于先张法的连接器，必须符合夹具的性能要求。

5锚具、夹具和连接器进场时，除应按出厂合格证和质量证明书核查其锚固性能类别、型号、规格及数量外，还应委托有相应资质的公路工程试验检测机构进行检验。

1 锚具、夹具、连接器检验项目、检验频次、取样数量与质量要求见下表3。

表3 锚具、夹具、连接器检验项目、频次、取样数量与质量要求2 检验结果判定外观：表面无裂纹，影响锚固性能的尺寸符合设计要求，应判为合格；如此尺寸有一项超过允许偏差，则应取双倍数量重做检验；如仍有一套不合格，则应逐套检查，合格者方可使用。

硬度：每个零件测试3点，其硬度应在设计要求的范围内；如有一个零件不合格，则应取双倍数量的零件重做试验；如仍有一个零件不合格，则应逐个检查，合格者方可使用。

静载锚固性能试验：抽取6套锚具（夹具或连接器）组成3个预应力筋锚具组装件进行静载锚固性能试验，确保锚具效率系数、总应变等技术指标满足要求，如有一个试件不符合要求，则应另取双倍数量重做试验；如仍有一个试件不符合要求，则该批产品为不合格。
