Keil汇编程序调试

应该输入数字 “0”，而你输入字母“O”了。
----
回答：程序里有带中文标点，用英文重新写一遍即可
(12)A45汇编出现数字、字母混淆
MOV PO,A ;put on next 11
...
MOV RO,#0FFH ; 14
MOV R1,#OFFH ; 15
...
DJNZ RO,DLY_LP ;19
MOV R0,#OFFH ; 20
...
编译后：
出现这种问题的原因之一是这个函数是不可重入性函数,当该函数运行时它可能会被一个中断打断,从而使得结果发生变化并可能会引起一些变量形式的冲突(即引起函数内一些数据的丢失,可重入性函数在任何时候都可以被ISR打断,一段时间后又可以
运行,但是相应数据不会丢失)。
原因之二是用于局部变量和变量(暂且这样翻译,arguments,[自变量,变元一数值,用于确定程序或子程序的值])的内存区被其他函数的内存区所覆盖,如果该函数被中断,则它的内存区就会被使用,这将导致其他函数的内存冲突。
ledtest.asm(19): error A45: UNDEFINED SYMBOL (PASS-2)
ledtest.asm(20): error A45: UNDEFINED SYMBOL (PASS-2)
Target not created
---------
注意：
字母“O” 和 数字 “0”。主要错在这里。
定义了如下的数组：
unsigned char a[36]={'0xfe','0xfd','0xfb','0xf7','0xef','0xdf','0xbf','0x7f','0x7e','0x7d','0x7b','0x77','0x6f','0x5f','0x3f','0x3e','0x3d','0x3b','0x37','0x2f','0x1f','0x1e','0x1d','0x1b','0x17','0x0f','0x0e','0x0d','0x0b','0x07','0x06','0x05','0x03','0x02','0x01','0x00'};

C51程序在Keil C51下的调试步骤现在广泛使用的C51集成开发环境是Keil软件。

要使用Keil软件，首先要正确安装Keil软件，该软件的Eval版本可以直接去http://www. 下载，其步骤与一般Windows 程序安装类似，这里就不再赘述了。

Keil软件的详细说明见相关资料，这里仅作简要说明，以便于读者在后面的章节中实际动手调试、仿真程序。

1．建立工作项目文件图1启动Keil μVison2启动Keil μVison2，如果打开后就有打开的文件，单击“Project->Close Project”菜单将其关闭。

单击“File->New... "，打开一个新的文件输入窗口，在这个窗口里输入上述源程序。

输入完毕之后，选择“File-->Save"，给这个文件取名保存，取名字的时候必须要加上扩展名，一般C语言程序均以“．c”为扩展名（一定要加扩展名，否则后面添加文件就找不到该文件，这是初学者很容易忘记的），这里将其命名为mytest.c。

图2 建立工程文件单击“Project->New Project..."，出现对话框，要求给将要建立的工程起一个名字，这里起名为test，不需要输入扩展名。

单击“保存”按钮，出现第二个对话框，如图3所示：图3 CPU选择窗口这个对话框要求选择工程中所用的单片机型号，这里选择Atmel公司的89S52芯片。

单击ATMEL前面的“＋”号，展开该层，单击其中的89S52，然后再单击“确定”按钮，会出现一个对话框，询问是否要将标准的8052启动代码加入工程，单击“是”按钮。

此时，在工程窗口的文件页中出现了“Target 1”，前面有“＋”号，单击“＋”号展开，可以看到下一层的“Source Group 1 "，需要手动把刚才编写好的源程序加入，方法如下：单击“Source Group 1 "，使其反白显示，然后单击鼠标右键，出现一个下拉菜单，如图4所示。

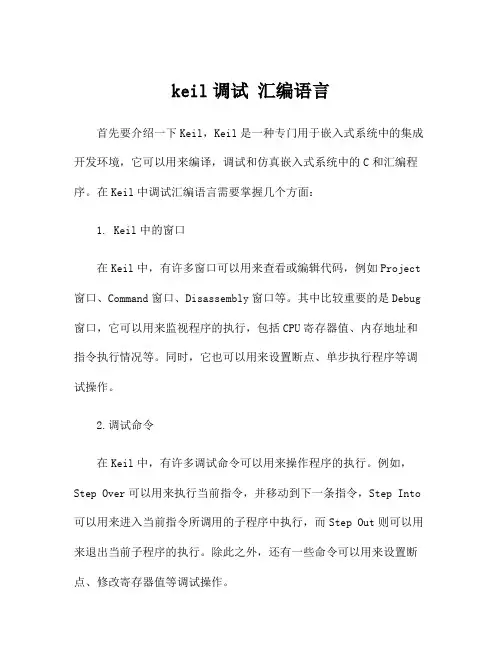

keil调试汇编语言首先要介绍一下Keil，Keil是一种专门用于嵌入式系统中的集成开发环境，它可以用来编译，调试和仿真嵌入式系统中的C和汇编程序。

在Keil中调试汇编语言需要掌握几个方面：1. Keil中的窗口在Keil中，有许多窗口可以用来查看或编辑代码，例如Project 窗口、Command窗口、Disassembly窗口等。

其中比较重要的是Debug 窗口，它可以用来监视程序的执行，包括CPU寄存器值、内存地址和指令执行情况等。

同时，它也可以用来设置断点、单步执行程序等调试操作。

2.调试命令在Keil中，有许多调试命令可以用来操作程序的执行。

例如，Step Over可以用来执行当前指令，并移动到下一条指令，Step Into 可以用来进入当前指令所调用的子程序中执行，而Step Out则可以用来退出当前子程序的执行。

除此之外，还有一些命令可以用来设置断点、修改寄存器值等调试操作。

3.汇编指令在调试汇编语言程序时，需要熟悉各种汇编指令的用途和语法。

例如，MOV可以用来将一个值从一个寄存器移动到另一个寄存器中，ADD可以用来将两个值相加并将结果存储到一个寄存器中等等。

同时，还需要了解一些特殊的汇编指令，例如INT可以用来触发中断，JMP可以用来跳转到指定的地址等。

4.内存映像调试汇编语言程序时，可以通过内存映像来查看程序在内存中的执行情况。

在Keil中，可以用Memory窗口来查看各个地址中的值，并根据需要修改它们。

同时，也可以使用Watch窗口来监视某个变量或内存地址的变化，并在程序执行时实时显示它们的值。

总体来说，调试汇编语言程序需要先熟悉Keil中的窗口和调试命令，同时还需要了解汇编指令的语法和用途，并能够使用内存映像来查看程序在内存中的执行情况。

此外，还需要有耐心和细心，仔细观察程序的执行情况，并通过断点和单步执行等操作来排查程序中的问题。

Keil软件“C语言”与“汇编”混编相关知识整理用Keil在C中嵌入汇编 (1)在Keil中嵌入汇编 (2)介绍直接嵌入汇编代码的方法 (4)采用汇编可能会有的好处 (5)Keil C语言与汇编语言混合编程 (7)深入剖析Keil C51 ——从汇编到C51 (9)C语言和汇编语言的变量以及函数的接口问题 (14)汇编与C语言混合编程的关键问题 (15)KEIL段重定位 (15)用Keil在C中嵌入汇编早前公布了C和汇编混编的温度控制器程序,收到一些朋友的询问,他们无法在自己程序中使用我的18B20的汇编子程序或无法正常通过混编后的程序编译。

其实在KEIL中嵌入汇编的方法很简单。

如图一，在C文件中要嵌入汇编的地方用#pragma asm和#pragma endasm 分隔开来，这样编译时KEIL就知道这中间的一段是汇编了。

图1在有加入汇编的文件中，还要设置编译该文件时的选项图2Generate Assembler SRC File 生成汇编SRC文件Assemble SRC File 封装汇编文件（如图三的状态为选中）选上这两项就可以在C中嵌人汇编了，设置后在文件图示中多了三个红色的小方块。

图3为了能对汇编进行封装还要在项目中加入相应的封装库文件，在笔者的项目中编译模式是小模式所以选用C51S.LIB。

这也是最常用的。

这些库文件是中KEIL安装目录下的LIB目录中。

加好后就可以顺利编译了。

（注：我只在7.0以上版本使用过）图4在Keil中嵌入汇编1、其实在KEIL中嵌入汇编的方法很简单。

如图1，在C文件中要嵌入汇编的地方用#pragma as m和#pragma endasm分隔开来，这样编译时KEIL就知道这中间的一段是汇编了。

2、在有加入汇编的文件中，还要设置编译该文件时的选项，如图2所示。

3、Generate Assembler SRC File 生成汇编SRC文件Assemble SRC File 封装汇编文件（如图3的状态为选中）选上这两项就可以在C中嵌人汇编了，设置后在文件图示中多了三个红色的小方块。
