储能技术的应用案例研究及经验总结随着全球能源需求的不断增长和可再生能源的快速发展，储能技术正扮演着越来越重要的角色。
储能技术的进步不仅可以解决可再生能源波动性的问题，还能提高电网的稳定性、增加电能供应的弹性和可靠性。
本文将研究储能技术的应用案例，总结经验教训，旨在为未来的储能技术应用提供有益的启示。
一、储能技术在电力系统中的应用案例研究1. 储能技术在风电场中的应用风能是一种不稳定的能源源头，其产生的电力存在波动性。
储能技术在风电场中的应用可以解决风能波动性对电力供应的影响，提高风电场的出力可靠性。
丹麦的Horns Rev 2风电场使用了锂离子电池储能系统，通过储能系统的调度控制，可以平滑风能输出并提供稳定的电网支持。
2. 储能技术在太阳能光伏场中的应用太阳能光伏场同样受到日照强度和天气变化的影响，其输出电力存在不稳定性。
德国的Alt Daber太阳能光伏场利用燃料电池和压缩空气储能技术，实现了对太阳能电力的储存和平滑输出，提高了光伏场的可靠性和灵活性。
3. 储能技术在电力市场中的应用储能技术的应用不仅可以解决可再生能源的波动性问题，还能提供更好的电力市场参与方式。
美国加州的Mira Loma储能项目采用了锂离子储能技术，将储能系统接入电力市场，通过参与能源市场的调节服务，实现了可再生能源的最大化利用，并且为电力市场提供了更灵活的调度手段。
二、储能技术应用案例的经验总结1. 综合考虑储能技术的成本效益选择适合的储能技术应用案例需要综合考虑成本效益因素。
不同的储能技术在价格、储能容量、寿命和效能等方面存在差异。
因此，在选择具体的储能技术应用案例时，需要综合分析其经济性，并确定其对电力系统的增值能力。
2. 提高储能技术的运维管理水平储能技术应用案例的成功不仅依赖于技术的先进性，更需要高水平的运维管理。
对于储能设备的周期性维护、运行数据监测和故障预警，都需要进行科学的管理和有效的实施。
加强运维管理可以提高储能系统的可靠性和运行效率，降低运营成本。
储能技术在风力发电系统中的应用摘要：目前来看，储能技术是风能生产系统中的一项重要技术，也是风电场相关技术人员一直研究的一个核心课题。
随着风能生产系统的不断发展，各种能源技术也在不断进步，储能技术将变得更加广泛。
本文首先介绍了能源技术的研究现状，然后分析了能源技术在风能生产系统中的应用和发展前景。
关键词：储能技术；风力发电系统；应用1 引言在现代化时代背景下，社会需电量逐年增加，据国家能源局数据统计，2020年风电并网装机容量在新能源总装机容量中占37.5%，全年风力发电量为4665亿千瓦时，同比增长15%。
在大力发展新能源发电的“双碳”战略指导下，电网调频、调峰需求增大，在此形势下，风力发电系统将进一步稳定发展，通过储能实效消纳，避免资源浪费，充分利用风力资源，必须根据风力发电系统实际情况配置储能系统，用于调节电力供给情况，提升电力系统稳定性。
2 储能技术在风力发电系统中的重要性首先，风力发电能和电池储蓄能可以进行完美的结合，形成稳定的能量来源。
蓄电池放电平稳，成本低廉，没有安全隐患，并且制作蓄电池的原料储存丰富，可以回收再利用。
其次，大型能量型储能设备可以用于全球互联网调峰填谷。
例如抽水蓄能、压缩空气等具有可长时间储能功能的设施，可以用在大电网峰，延缓系统对容量的需求，减轻调风机组的运行压力。
再次，电力系统频率的变动应该保持在一定范围内，所以需要调整发电机组的有功出力。
储能技术可以对传统的电网进行调频，并且能够将能量长时间保存的同时保证零耗损。
最后，储能技术为风力发电系统提供了负荷跟踪的方法。
在风力发电系统中的电力电子接口位置，接入蓄电池储能、飞轮储能等系统，可以跟踪接口处的负荷变化，从而把控风力系统的应用。
3 风力发电系统中储能技术的具体应用3.1碳纳米管超级电容器超级电容器储能装置主要由电流采集装置、电解质、隔离物以及两个极板组成，通过对电解质进行极化达到能量储存目的。
与蓄电池相同，超级电容器储能装置在充电过程中，以离子形式将电荷储存下来，超级电容器储能装置通常采用活性炭纤维、金属氧化物以及碳纳米管等材质作为基本电极材料。

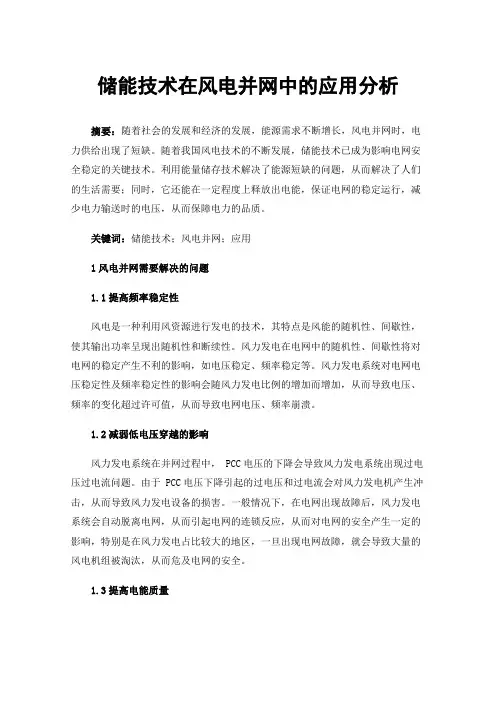

储能技术在风电并网中的应用分析摘要：随着社会的发展和经济的发展，能源需求不断增长，风电并网时，电力供给出现了短缺。
随着我国风电技术的不断发展，储能技术已成为影响电网安全稳定的关键技术。
利用能量储存技术解决了能源短缺的问题，从而解决了人们的生活需要；同时，它还能在一定程度上释放出电能，保证电网的稳定运行，减少电力输送时的电压，从而保障电力的品质。
关键词：储能技术；风电并网；应用1风电并网需要解决的问题1.1提高频率稳定性风电是一种利用风资源进行发电的技术，其特点是风能的随机性、间歇性，使其输出功率呈现出随机性和断续性。
风力发电在电网中的随机性、间歇性将对电网的稳定产生不利的影响，如电压稳定、频率稳定等。
风力发电系统对电网电压稳定性及频率稳定性的影响会随风力发电比例的增加而增加，从而导致电压、频率的变化超过许可值，从而导致电网电压、频率崩溃。
1.2减弱低电压穿越的影响风力发电系统在并网过程中， PCC电压的下降会导致风力发电系统出现过电压过电流问题。
由于 PCC电压下降引起的过电压和过电流会对风力发电机产生冲击，从而导致风力发电设备的损害。
一般情况下，在电网出现故障后，风力发电系统会自动脱离电网，从而引起电网的连锁反应，从而对电网的安全产生一定的影响，特别是在风力发电占比较大的地区，一旦出现电网故障，就会导致大量的风电机组被淘汰，从而危及电网的安全。
1.3提高电能质量风力发电是以风资源为动力的，但由于风力具有随机性、间歇性、塔影效应、风剪切、偏航误差等因素，会造成电力品质问题，如电压波动、闪变、谐波污染等。
在实践中，小型风力发电的接入虽然不会对电网的电能质量产生很大的影响，但是大规模的风电并网，将会对电网的电能质量产生很大的影响，从而导致电压波动、闪变、谐波污染等问题。
若系统对电力品质有很高的要求，其结果将是极其严重的。
2风电并网中储能技术的作用2.1维持电压稳定采用储能技术，利用永磁直接驱动风机的全功率双脉宽调制型变流器直流侧，通过消除对称短路故障，将多余的电能投入到电压恢复中，从而确保了系统的电压稳定，改善了风电机组的供电质量。
储能技术在风力发电系统中的应用研究摘要：风力发电以其环保和再生能力强等优点，受到越来越多的关注。
风力发电过程相对比较复杂，涉及到的技术也非常多，其中储能技术就是比较重要的技术之一。
因此为了进一步提高风力发电的技术水平，就需要对储能技术在风力发电系统中的应用进行研究。
本文首先介绍了储能技术在风力发电系统中的应用，然后结合储能技术的是实际情况，分析了储能技术应用于风力发电系统中存在的问题及发展前景，为促进风力发电技术的发展提供了理论依据。
关键词：储能技术；风力发电；应用研究；发电系统随着我国社会经济的持续发展，全社会对环保问题的关注度也越来越高。
其中使用化石能源所带来的问题已经对人们的生活产生了巨大的影响。
为了改善目前的生态环境，相关部门也在加大对新能源技的研究力度，而风力发电以其环保和再生能力强等优点，受到越来越多的关注。
而风力发电过程相对比较复杂，涉及到的技术也非常多，其中储能技术就是比较重要的技术之一。
利用储能技术对风力发电进行有效的管理，可以实现持续提升风电的效率和品质的目的。
因此为了进一步提高风力发电的技术水平，就需要对储能技术在风力发电系统中的应用进行研究。
一、储能技术在风力发电系统中的应用（一）氢燃料储能氢燃料的储能是通过电化学装置将氧化剂和燃料中的化学能转换成电能。
，随着可持续发展的要求，氢燃料的储能技术在风电领域中得到了广泛的应用。
氢燃料储能的容量没有上限，根据电解质的不同，它可以被分成三种类型，分别是直接甲醇燃料储能装置、质子交换膜燃料储能装置以及碱性燃料储能装置。
这些储能装置都是由阳极、阴极和电解质组成的，其工作原理基本相同，区别是采用的电解质不同。
目前质子交换膜燃料储能是目前风电系统中最常用的一种技术。
在风力发电系统中，氢储能装置由氢储罐、电解槽、燃料储能装置三部分组成。
当风能足够的时候，电解槽利用电解水产生氢气，并将其储存在氢储罐中，待储满氢之后，这时的多余电力将转出成为负载。
储能技术在风力发电中的应用摘要：旧时代的人们是通过点燃各种燃品进行照明，随着科技的不断发展，人们主要通过应用电能进行照明以及维持日常生活，由于医疗设施不断的完善，以及生活条件不断的提高，人口在不断的增加，对于电能的应用与消耗也越来越大。
能源公司为了提高人们的用电质量以及用电量，是将储能技术应用到风力发电当中。
要做事，为了能够在五天的情况下，能够为人们提供电能。
以下将探讨该技术在风力发电中的应用与研究。
关键词：储能技术风力发电系统蓄电池我国的人口不断的增加，对于电能的消耗也越来越多另外，多在夏季发生点能出现故障等问题，为了解决停电的这一状况下，能够为人们提供电能，能源工资采用了储能技术，这一技术可以在有电能的情况下储存大量的电能，已为出现长时间停电时，能够为人们提供更多的电能。
风力发电主要是将风能转化为电能，储电技术就是将转换而来的电能进行储存。
电能三人们的日常生活中应用甚多，它可以帮助人们解决更多的问题，以下将研究储电技术的应用。
一储能技术分析1.1 超级电容器储能技术风力发电在能源公司中得到广泛的应用，风力发电安全信用较高，电脑的稳定性较好，质量较好，所以风力发电广泛的应用到每一个能源公司当中。
风能转化为电能，之后将对转化之后的电能进行储存，这时需要应用储能技术。
储能技术主要是应用化学双电层原理来进行对电能的储存。
触电技术通常是通过超级电容器进行运转的，超级电容器是厨电的主要应用系统，这一系统的最大的优势是能够提供较大的功率，周一系统的优势在于较大的功率，能够维持系统在触电的过程中，能够使整个系统处于于理想的状态。
在这个系统的内部会有一些电荷对周围电解池中的溶液中与自己不同的离子进行吸引，这些与自己不同的离子到达电器的表面，这样就能够形成了两种电荷的表面层。
通过调查发现这一系统重要应用在一些在短时间内达到较大功率的地方，这一系统最大的优势是在于能够维持电压的稳定，从而确保整个电力系统能够正常的运行。
储能技术在风力发电系统中的应用在风力发电系统中，储能技术是十分重要的一种应用技术，其能够有效的降低风力发电中功率波动的负面影响，确保整个风力发电系统运行的稳定性与可靠性。
本文重点探讨了储能技术在风力发电系统中的相关应用，以期促进我国风力发电技术的进一步提升。
标签：储能技术；风能；风力发电系统；应用1 储能技术简介1.1 超导储能系统超导储能系统主要指的是利用超级导线来制作线圈的储能系统，其能够将电网中多余的磁场能源有限的储存起来，当电网中的能量不足时再将其释放出来。
通常情况下，超导储能系统具有以下特点：首先其释放能量的速率很好，在输送时不需要进行能量转换这个环节，运行时的比功率与比容量都很大，所以速度就非常快、而且转化的效率非常高；其次在进行储能过程中的损耗较少，而且在能量输送时，送回能量的速度非常快。
1.2 超级电容器储能系统超级电容器储能系统是根据电化学的双电层制作而成的，相对于普通的电容器而言其能够提供更大的脉冲公路，因此其在充电时能够处于理想状态下的电极表面，电解质溶液中的一些异性离子很容易被电荷吸引过来，并且这些离子会被依附在电极的表面，如此一来，所谓的双电荷层就这样形成了，它们又组合而成双电层电容。
它主要功能有两个，一是负责电力系统中短时间、大功率的平滑；二是在电能质量高峰值的功率的状况下，可能会使得电压瞬间下滑或者突然受到干扰，这时，超级电容器储能系统就来拯救这种突发状况了，它会以最快的迅速提高供电水平，平和电压。
1.3 飞轮储能系统这项技术就是首先经电能使得机械运动，而后通过机械的快速产生动能，最后将这些动能都储存起来，以备后期使用。
这是一种简单的储存系统，如今在电力工程的应用中也是较为广泛的。
许多技术的发展都促进了飞轮储能技术的发展。
譬如：电子电力变流技术、高强度碳素纤维技术、玻璃纤维材料技术等。
飞轮储能技术的能量密度一般不能小于20kWh/kg，功率密度不能低于5kW/kg，同時飞轮储能技术对于能量的转化效率非常高，一般可以达到90%之上，它损耗的能量是非常少的，同时此储能系统还有这些特点：可以持续运作、无污染、噪音小、维修容易等。
储能技术在风力发电系统中的应用摘要：随着最近这些年化石燃料的逐渐枯竭，地球的温室效应日益严重，一些可再生能源得到了极大的关注，尤其是对于风力发电技术的发展。
近些年我国的风电机组大规模的接入电网，从而使风力发电所占的比重不断增加。
如果采取限制风电场的规模并减小接入电网的比重，那么将会对风能的利用造成一种严重的浪费，并且对我国的风电事业的发展造成巨大的影响。
因此，如何提高风力发电系统的稳定性越来越受到我们的重视。
关键词：储能技术；风力发电系统；蓄电池一、储能系统的组成和作用1.1储能系统组成储能系统主要有两部分组成：储能装置；功率转换系统。
储能装置由储能元件组成，其主要功能是实现能量的储存和释放。
功率转化系统有电力电子器件组成，其主要功能是控制充电和放电、调节和控制输出功率。
1.2储能系统在中小型风力发电系统中的作用风力发电系统的能源为自然风能，具有很大的可变性和不可控性，因此风力发电机输出的功率会受风能的波动而波动。
储能系统通过控制自身的储能和放能可以起到平衡电力输出功率的波动性，其具体作用如下：(1)负荷调节。
当自然风能充裕时进行适量地储蓄电能，在风能不足时进行释放电能弥补风能的不足。
(2)负荷跟踪。
飞轮储能系统、蓄电池储能系统和超导储能系统等可以通过电力电子接口快速监测负荷变化，获得做出相印调整所需的参数。
(3)稳定系统。
储能系统可通过迅速变化的输出有功功率和无功功率有效地对风力发电系统输出功率和频率振荡起到阻尼作用。
(4)黑启动能力。
中小型风力发电设备启动需要一定的电能，而在远离海岸线的孤岛上，无电力来源的风力发电系统启动时就需要储能系统提供电能。
(5)缓和风电开发的过度期变化。
当风电场扩建时，储能系统可以起到缓和风力发电系统对新增发电容量的要求。
在适当的地区配备储能系统，用电低谷期行充电，高峰期放电；在风能低谷期发电、高峰期充电。
既可以有效增加输电线路的容量，还可以减少输电线路的峰值负荷容量。
柜式储能应用案例随着能源消耗和环境污染问题的日益严重，新能源储存技术备受关注。
柜式储能作为一种新兴的储能方式，已经在许多领域得到应用。
下面列举了一些柜式储能应用案例，展示了其在能源储存方面的巨大潜力。
1. 风电场储能系统：柜式储能可以与风力发电机组相结合，实现风电场的储能系统。
当风力发电机组产生过多的电力时，柜式储能系统可以将多余的电能储存起来，以备不时之需。
同时，当风力发电机组输出不足时，柜式储能系统可以释放储存的电能，以满足电网的需求。
2. 太阳能发电站储能系统：柜式储能可以与太阳能发电站相结合，实现太阳能发电站的储能系统。
在太阳能发电站发电量较大但需求较低的时候，柜式储能系统可以将多余的电能储存起来；而在太阳能发电站发电量较低但需求较高的时候，柜式储能系统可以释放储存的电能，以满足电网的需求。
3. 电动汽车充电站储能系统：柜式储能可以与电动汽车充电站相结合，实现充电站的储能系统。
柜式储能系统可以将充电站产生的电能储存起来，以备不时之需。
当充电站需求较高但供应不足时，柜式储能系统可以释放储存的电能，以满足充电站的需求。
4. 工业厂房储能系统：柜式储能可以与工业厂房相结合，实现厂房的储能系统。
工业厂房通常有高峰期和低谷期，柜式储能系统可以在低谷期将多余的电能储存起来，并在高峰期释放储存的电能，以满足厂房的需求。
5. 商业建筑储能系统：柜式储能可以与商业建筑相结合，实现建筑的储能系统。
商业建筑通常有用电需求波动大的特点，柜式储能系统可以在用电需求低谷时将多余的电能储存起来，并在用电需求高峰时释放储存的电能，以满足建筑的需求。
6. 岛屿电网储能系统：柜式储能可以应用于岛屿电网，实现电网的储能系统。
岛屿电网通常面临电力供应不稳定的问题，柜式储能系统可以储存电力，并在供电不足时释放储存的电能，以维持岛屿电网的正常运行。
7. 农村电网储能系统：柜式储能可以应用于农村电网，实现电网的储能系统。
农村电网通常面临电力供应不足的问题，柜式储能系统可以储存电力，并在供电不足时释放储存的电能，以满足农村电网的需求。
风力发电系统中储能技术的应用分析摘要：风力发电作为一种清洁、可再生的能源形式，具有广泛的应用前景和巨大的发展潜力。
然而，由于风力发电系统的不稳定性和间歇性，其输出功率会受到天气条件的影响，导致电网的供需平衡难以维持。
为了解决这个问题，储能技术被引入到风力发电系统中，以提供稳定的电力输出，并实现对电能的储存和调度。
关键词：风力发电系统；储能技术；应用1 风力发电系统和储能技术概述风力发电系统是一种可再生能源发电系统，利用风能转化为电能。
它包括风力发电机、传动系统、变频器和电网连接等组成部分。
风力发电系统的基本原理是风力通过风力发电机转化为机械能，进而通过发电机转化为电能，最后将电能输送到电网中供给用户。
风力发电技术经历了多年的发展，目前已经成为世界上最主要的可再生能源之一。
随着技术的进步和成本的下降，风力发电系统的装机容量不断增加，成为解决能源和环境问题的重要选择。
根据国际能源署（IEA）的数据，截至2020年，全球风力发电系统的装机容量已经超过了700GW。
不同的储能技术在风力发电系统中的应用也面临一些挑战。
首先，储能技术的成本仍然较高，限制了其大规模应用。
其次，储能设备的体积和重量较大，对系统的布局和运输带来了一定的限制。
此外，储能技术的效率和寿命等方面也需要进一步的改进和优化。
为了更好地评估风力发电系统中储能技术的应用效果，我们对现有的案例进行了分析。
通过对不同地区和规模的风力发电系统进行实际应用效果的评估，我们可以得出结论，储能技术在提高风力发电系统的可靠性、灵活性和经济性方面发挥了重要作用。
风力发电系统是一种重要的可再生能源发电系统，储能技术在其中起到了至关重要的作用。
不同类型的储能技术具有各自的特点和优势，可以根据实际需求进行选择和应用。
未来的发展方向是进一步降低储能技术的成本、提高其效率和寿命，以推动风力发电系统的可持续发展。
2 风力发电系统中储能技术的应用优势和挑战2.1经济性考虑储能技术的应用对风力发电系统的经济性有着重要的影响。

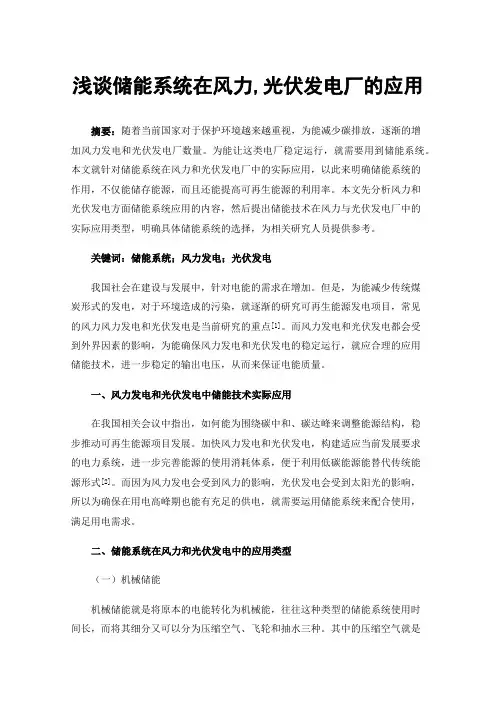

浅谈储能系统在风力,光伏发电厂的应用摘要：随着当前国家对于保护环境越来越重视，为能减少碳排放，逐渐的增加风力发电和光伏发电厂数量。
为能让这类电厂稳定运行，就需要用到储能系统。
本文就针对储能系统在风力和光伏发电厂中的实际应用，以此来明确储能系统的作用，不仅能储存能源，而且还能提高可再生能源的利用率。
本文先分析风力和光伏发电方面储能系统应用的内容，然后提出储能技术在风力与光伏发电厂中的实际应用类型，明确具体储能系统的选择，为相关研究人员提供参考。
关键词：储能系统；风力发电；光伏发电我国社会在建设与发展中，针对电能的需求在增加。
但是，为能减少传统煤炭形式的发电，对于环境造成的污染，就逐渐的研究可再生能源发电项目，常见的风力风力发电和光伏发电是当前研究的重点[1]。
而风力发电和光伏发电都会受到外界因素的影响，为能确保风力发电和光伏发电的稳定运行，就应合理的应用储能技术，进一步稳定的输出电压，从而来保证电能质量。
一、风力发电和光伏发电中储能技术实际应用在我国相关会议中指出，如何能为围绕碳中和、碳达峰来调整能源结构，稳步推动可再生能源项目发展。
加快风力发电和光伏发电，构建适应当前发展要求的电力系统，进一步完善能源的使用消耗体系，便于利用低碳能源能替代传统能源形式[2]。
而因为风力发电会受到风力的影响，光伏发电会受到太阳光的影响，所以为确保在用电高峰期也能有充足的供电，就需要运用储能系统来配合使用，满足用电需求。
二、储能系统在风力和光伏发电中的应用类型（一）机械储能机械储能就是将原本的电能转化为机械能，往往这种类型的储能系统使用时间长，而将其细分又可以分为压缩空气、飞轮和抽水三种。
其中的压缩空气就是指在电力系统负荷低的情况下，通过利用电能来带动空气压缩机工作，将空气存储在储气室中。
然后如果电力系统发现电量不足，就会利用空气来带动换热器运动，导入到燃气轮机中发电。
飞轮储能则是利用电机带动飞轮运行，通过动能的方式来转化电能。
【关注】储能型风电场应用实践（图文）
北极星储能网来源:华电天仁公司作者:段欣鑫 2016/5/4 7:34:57 我要投稿
北极星储能网讯:“十二五”期间，我国清洁能源快速发展，水电、核电、风电、太阳能发电装机规模分别增长1.4倍、2.6倍、4倍和168倍，其中风电无论装机规模、增长速度，无疑都是佼佼者。
2015年中国风电并网装机累计已超过100GW，居全球首位。
2005年中国风电总装机占全球装机仅为2.0%，仅仅10年时间这一比例已达25.9%。
“十三五”期间，中国风电仍将持续快速发展，装机总量将翻1倍达250GW。
•按地域分布，“三北”地区将要新增风电规模不低于60GW，中东部和南方地区及海上风电将增约40GW。
到2020年，“三北”地区风电装机累计将达到170GW，中东部及南方地区累计将达到70GW，海上风电达10GW。
从“十三五”规划的思路看，西部大基地仍是风电发展的重点。
•按建设周期，“十三五”前期三年年新增装机容量可能达到25GW，后期两年年新增装机规模可能达到30GW。
伴随着风电快速发展和装机增大，并网消纳和弃风限电的问题也随之而来，成为阻碍产业进一步发展迫切需要解决的问题。
据国家能源局统计数据，2015年全国风电平均利用小时数为1728小时，同比下降172小时。
弃风限电形势加剧，全年弃风电量339亿千瓦时，同比增加213亿千瓦时，平均弃风率15%，同比增加7个百分点。
弃风问题得不到有效缓解和改善，不仅大大损害了投资者的利益和热情，更严重稀释掉了风电作为绿色能源本应取得的社会经济效益。
情况最严重的恰恰是“三北”地区，当地风电大发时节正是电网调峰最困难的冬季供热期。
甘肃成为2015年弃风问题最严重(弃风电量82亿千瓦时、弃风率39%)、风电利用小时数最低(1184小时)的省份;吉林以弃风电量27亿千瓦时、弃风率32%位居第二;“三北”其余各省(区)的总体情况均不乐观。
“十三五”规划明确提出，解决弃风限电问题是风电行业的关键任务，也是风电持续发展的必解之题。
储能技术发展形势
随着能源互联网概念的兴起，储能作为未来能源系统的关键节点被提升到了更为重要的位置，储能产业的发展也被广泛看好。
储能技术主要分为物理储能(如抽水蓄能、压缩空气储能、飞轮储能等)、化学储能(如铅酸电池、钠硫电池、液流电池、锂离子电池等)和电磁储能(如超导电磁储能、超级电容器等)三大类。
各种储能方式都有其自身适用的条件。
化学储能随着其技术的逐步发展，由于其环境适应性好、能量密度高、占地少、效率高、工期短等优点受到越来越多的关注。
从全球看，日、美、欧等发达国家对电化学储能技术投入较大，技术领先，预计至2015年底将有300余套储能电站投入运行，总安装容量达到891MW。
我国电化学储能产业发展相对较晚，但受可再生能源快速发展以及近期电改相关政策刺激，市场逐步活跃。
据统计至2015年底国内总装机约为106MW，近5年我国电化学储能市场增速复合增长率为110%，是全球市场的6倍，而到2020年预计市场规模将达到31GW。
解决(改善)思路
要解决(改善)风电弃风限电问题，如果说着眼供需平衡，加强大型基地外送通道建设是基于资源禀赋和经济发展的宏观视角，那么着手储能技术结合，建设储能型风电场则是立足自身特性和技术演变的微观视角，是提高风电运行质量的的根本出路所在。
储能系统具有动态吸收能量并适时释放的特点，能有效弥补风电的间歇性、波动性缺点，改善风电场输出功率的可控性，提升稳定水平。
此外，储能系统的合理配置还能有效增强风电机组的低电压穿越能力、增大电力系统的风电穿透功率极限、改善电能质量及优化系统经济性。
这样，电网系统受风电并网冲击降低，在不新增容量的情况下电网公司可以提高风电上网电量，甚至优先调度风电，可以大大增加风能的利用率，符合国家的大力发展新能源战略。
因此，研发高效的储能装置及其配套设备，与风力发电机组容量相匹配，支持充放电状态的迅速切换，确保并网系统的安全稳定，已成为新能源充分利用的关键。
项目概况
基于以上考虑，北京华电天仁公司与国电和风公司合作，在北镇风电场开展了风电场大型混合化学储能示范项目，该项目完善了国电和风北镇风场功能，完成了该风场项目核准批复的储能项目。
国电和风北镇风场位于辽宁省锦州市北镇市广宁镇东北约4km处。
场址中心坐标东经121°51′，北纬41°42′。
场址北至符家岭，南濒常屯村，西邻北镇市，东至下洼子一线，地形为海拔高度120m～240m的丘陵。
国电北镇风电场风能资源丰富，已安装1500kW风力发电机组66台，装机容量为99MW，风电场建有66kV升压站1座，储能项目建设在升压站旁，储能容量为5MW×2h磷酸铁锂电池+2MW×2h全钒液流电池+1MW×2min超级电容，该项目是目前国内电源侧投资建设的规模最大的混合电化学储能示范项目。
系统构成
国电和风北镇储能系统主要配合风电场并网发电用，整个系统如图1所示包括风力发电机、升压站、电池组、电池管理系统、逆变器以及相应的储能电站联合控制调度系统、功率预测系统等在内的发电系统。
国电和风储能系统的主体设备部署在与风电场相邻的储能站内，其中锂离子电池系统采用常规户内布置方案，锂电池储能装置楼为二层结构，设有电池间、PCS室、控制室、高压配电室、消防设备室;根据液流电池的特点将该系统布置在储能电池楼内，设置电池模块区、电解液储罐区、集液池、PCS&BMS电气区，升压变压器布置在室外，采用箱式变压器;超级电容系统布置在超级电容室楼，设有电容室、PCS室，升压变压器布置在室外，采用箱式变压器。
另外，储能中央监控系统、功率预测系统、能量管理系统均布置在风电场综合办公楼中央机房，值班员站布置在风电场监控室内。
储能系统接入风电场35kV母线，锂电池分5组，每组通过1MWPCS接入35kVI段;全钒液流电池通过4个500kW的PCS 接入35kVII段，超级电容通过1MWPCS接入35kVI段，两段设计了联络开关，既可分段投入也可联合叠加作用。
储能系统分两期建设，其中一期工程于2014年初开工，完成储能站、锂电池和液流电池安装调试后，同年年底通过辽宁电网公司验收并网运行;二期工程于2015年11月完成超级电容装置的加装，也已正式投入示范运行。
应用情况
国电和风储能型风电场在常规的风力发电运行的基础上，主要实现如下四项示范应用功能：
•出力平抑，如图2所示，使风电场总出力波动得到了明显改善;如图3所示，最优输出波动<3%;
•跟踪计划，如图4所示，风电场跟踪计划曲线运行的能力得到较大改善;
•电网支撑，能够根据调度指令向电网及时输出有功/无功，辅助电网安全稳定运行。
•削峰填谷，能够在弃风限电时段存储少量电量，在非限电时段上网，获得更多发电收益。
储能系统采用三种储能介质，因其在特性上有所互补，如图5所示，故在应用领域也有所倾向。
本项目中锂电池更多应用于跟踪计划曲线，而超级电容和液流电池更多用于出力平抑。
国电和风储能系统示范项目，从投资水平看，结合目前的峰谷电价差以及电池储能电站在示范项目阶段的容量，直接经济效益还无法达到电力行业基准收益率，但在技术验证、经验积累、团队打造、支持新能源的灵活接入等方面均有不小收获，具有较高的战略储备意义。
随着未来储能产业的进步，电池在整个系统中的成本占比势必逐渐降低，若辅以适当的政策支持和市场激励，相信在不远的将来势必会有更多的储能型风电场建设投产。
原标题:储能型风电场应用实践。
