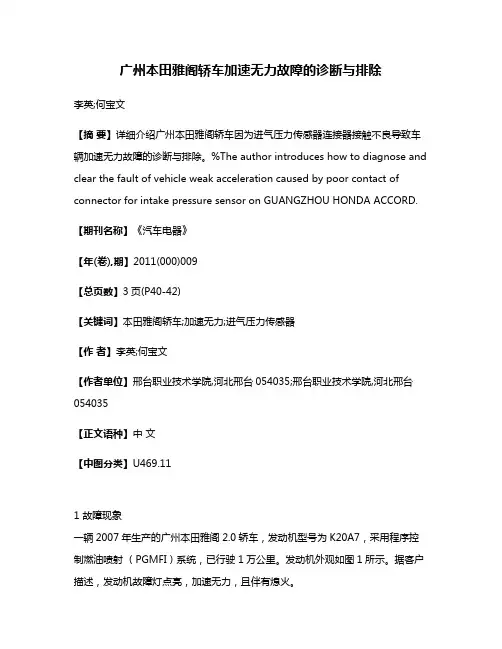

广州本田雅阁轿车加速无力故障的诊断与排除李英;何宝文【摘要】详细介绍广州本田雅阁轿车因为进气压力传感器连接器接触不良导致车辆加速无力故障的诊断与排除。
%The author introduces how to diagnose and clear the fault of vehicle weak acceleration caused by poor contact of connector for intake pressure sensor on GUANGZHOU HONDA ACCORD.【期刊名称】《汽车电器》【年(卷),期】2011(000)009【总页数】3页(P40-42)【关键词】本田雅阁轿车;加速无力;进气压力传感器【作者】李英;何宝文【作者单位】邢台职业技术学院,河北邢台054035;邢台职业技术学院,河北邢台054035【正文语种】中文【中图分类】U469.111 故障现象一辆2007年生产的广州本田雅阁2.0轿车，发动机型号为K20A7，采用程序控制燃油喷射（PGMFI）系统，已行驶1万公里。
发动机外观如图1所示。
据客户描述，发动机故障灯点亮，加速无力，且伴有熄火。
图1 发动机外观故障症状如图2所示，发动机故障灯点亮；起动正常；起动后冷机怠速约为800 r ／min，偏低，热机怠速约为500 r／min，过低而不能维持；急踩油门踏板，加速无力，慢踩油门踏板时，转速最高只能升至3000r／min；排气管有较浓的汽油味。
图2 故障症状本田雅阁PGM-FI系统喷油量控制策略如图3所示。
图3 PGM-FI系统喷油量控制策略2 故障诊断与排除因为排气管有较浓的汽油味，可以初步判断车辆加速无力是由于混合气过浓导致。
因为发动机故障灯点亮，说明发动机电控系统诊断出故障，所以首先使用故障诊断仪读取故障码和数据流。
2.1 读取故障码和数据流故障码显示故障码41-05：加热型氧传感器（空燃比传感器）S1加热线路故障，当前码。

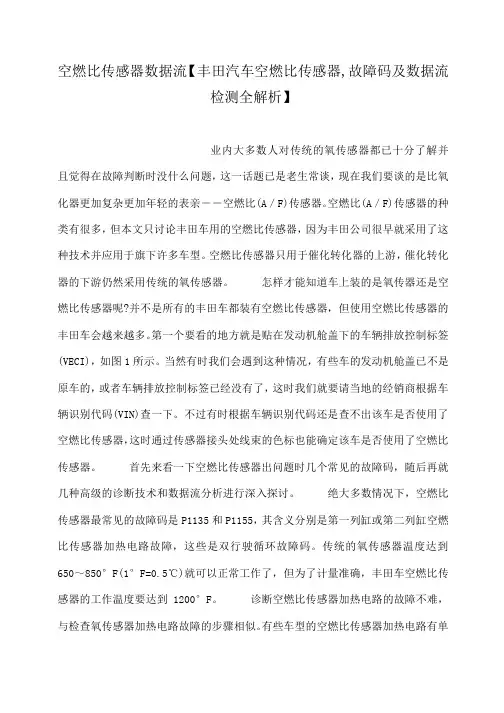

空燃比传感器数据流【丰田汽车空燃比传感器,故障码及数据流检测全解析】业内大多数人对传统的氧传感器都已十分了解并且觉得在故障判断时没什么问题，这一话题已是老生常谈，现在我们要谈的是比氧化器更加复杂更加年轻的表亲――空燃比(A／F)传感器。
空燃比(A／F)传感器的种类有很多，但本文只讨论丰田车用的空燃比传感器，因为丰田公司很早就采用了这种技术并应用于旗下许多车型。
空燃比传感器只用于催化转化器的上游，催化转化器的下游仍然采用传统的氧传感器。
怎样才能知道车上装的是氧传器还是空燃比传感器呢?并不是所有的丰田车都装有空燃比传感器，但使用空燃比传感器的丰田车会越来越多。
第一个要看的地方就是贴在发动机舱盖下的车辆排放控制标签(VECI)，如图1所示。
当然有时我们会遇到这种情况，有些车的发动机舱盖已不是原车的，或者车辆排放控制标签已经没有了，这时我们就要请当地的经销商根据车辆识别代码(VIN)查一下。
不过有时根据车辆识别代码还是查不出该车是否使用了空燃比传感器，这时通过传感器接头处线束的色标也能确定该车是否使用了空燃比传感器。
首先来看一下空燃比传感器出问题时几个常见的故障码，随后再就几种高级的诊断技术和数据流分析进行深入探讨。
绝大多数情况下，空燃比传感器最常见的故障码是P1135和P1155，其含义分别是第一列缸或第二列缸空燃比传感器加热电路故障，这些是双行驶循环故障码。
传统的氧传感器温度达到650～850°F(1°F=0.5℃)就可以正常工作了，但为了计量准确，丰田车空燃比传感器的工作温度要达到1200°F。
诊断空燃比传感器加热电路的故障不难，与检查氧传感器加热电路故障的步骤相似。
有些车型的空燃比传感器加热电路有单独的保险丝，这些车装备的通常都是V6发动机，不过也有些车装备的是双列4缸发动机。
大多数用4缸直列发动机的车都没有单独的加热电路保险丝，这时如果汽车能够发动，就可以确定空燃比传感器的加热电路保险丝没有问题，因为喷油嘴也是通过此保险丝进行供电，如图2所示。
本田车系发动机电脑Ⅰ型连接器（3插座）端子说明及检测数据（1）发动机电脑3插座连接器端子图
注:KOEO-点火开关ON,发动机不起动
本田(HONDA)车系列发动机电脑Ⅱ型连接器(4插座)端子说明及检测数据(1)发动机电脑4插座连接器端子图
本田雅阁（Accord）引擎电脑端子说明、接线颜色及检测数据
[2] KOER—点火开关打开,发动机运转。
（二）本田市民发动机电脑端子说明、接线颜色及检测数据（Civic不包括VX 1.5L）
[1]KOEO----点火开关打开,发动机停车。
[2]KOER----点火开关打开,发动机运转。
(三)本田市民发动机电脑端子说明\接线颜色及检测数据(Civic VX 1.5L)
[1]KOEO----点火开关打开;发动机停车。
(四)本田序曲发动机电脑端子说明、接线颜色及检测数据
[1]KOEO----点火开关接通，发动机停车。

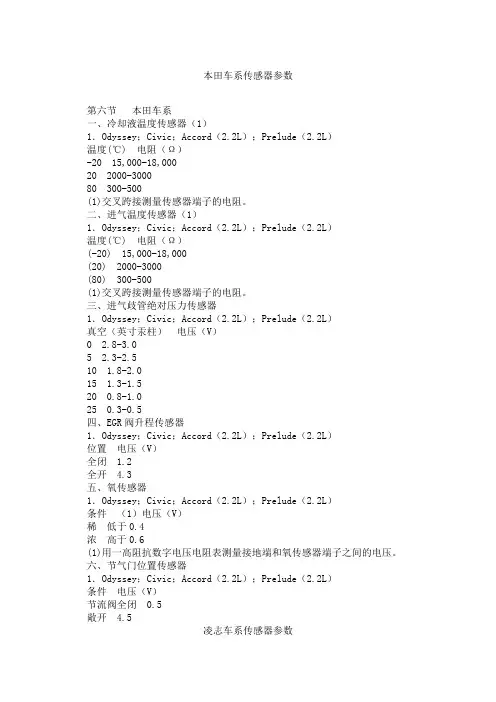

本田车系传感器参数第六节本田车系一、冷却液温度传感器（1）1．Odyssey；Civic；Accord（2.2L）；Prelude（2.2L）温度(℃)电阻（Ω）-20 15,000-18,00020 2000-300080 300-500(1)交叉跨接测量传感器端子的电阻。
二、进气温度传感器（1）1．Odyssey；Civic；Accord（2.2L）；Prelude（2.2L）温度(℃)电阻（Ω）(-20) 15,000-18,000(20) 2000-3000(80) 300-500(1)交叉跨接测量传感器端子的电阻。
三、进气歧管绝对压力传感器1．Odyssey；Civic；Accord（2.2L）；Prelude（2.2L）真空（英寸汞柱）电压（V）0 2.8-3.05 2.3-2.510 1.8-2.015 1.3-1.520 0.8-1.025 0.3-0.5四、EGR阀升程传感器1．Odyssey；Civic；Accord（2.2L）；Prelude（2.2L）位置电压（V）全闭 1.2全开 4.3五、氧传感器1．Odyssey；Civic；Accord（2.2L）；Prelude（2.2L）条件（1）电压（V）稀低于0.4浓高于0.6(1)用一高阻抗数字电压电阻表测量接地端和氧传感器端子之间的电压。
六、节气门位置传感器1．Odyssey；Civic；Accord（2.2L）；Prelude（2.2L）条件电压（V）节流阀全闭0.5敞开 4.5凌志车系传感器参数第三节凌志车系一、凸轮轴传感器1．GS300；SC300；SC400；ES300；LS400适用电阻（Ω）冷态（1）835-1400热态（2）1060-1645（1）传感器的温度是-10-50℃。
（2）传感器温度是51-l00℃。
二、发动机冷却液温度传感器1．GS300；SC300；SC400；ES300；LS400温度（℃）电阻（Ω）-20 10,000-20,0000 4000-700020 2000-300040 900-130060 400-70080 200-400三、废气再循环废气温度传感器1．GS300；SC300；SC400；ES300；LS400温度（℃）电阻（Ω）50 64,000-97,000100 11,000-16,000150 2000-4000四、进气温度传感器1．GS300；SC300；SC400；ES300；LS400环境温度（℃）电阻（Ω）-20 10,000-20,0000 4000-700020 2000-300040 900-130060 400-700测量容积式空气流量(VAF)传感器的端子THA和E2之间的电阻。
广汽本田车系故障诊断笔记11作者：嘉阳来源：《汽车与驾驶维修（维修版）》2020年第02期同一车系的车辆很多都是共用一个平台的，而且很多故障现象也都是大同小异的，如果可以将各种故障进行总结分析，从而归纳出车型的结构特点、故障形成机理和检测方法等，这将帮助维修人员积累维修经验、避开维修误区、改进诊断思路和完善操作流程。
笔者在工作中积累了大量的故障案例，并对它们进行了整理。
在此将案例进行分享，希望可以帮助读者在日常的维修过程中开拓思路，并从这些案例中找到相同故障现象与不同故障原因之间的联系，起到举一反三的作用，使人受益匪浅。
故障30关键词：VSA传感器、蓄电池、充电故障现象：一辆2019年产本田皓影运动型多功能车，搭载1.5T发动机和无级变速器，行驶里程210km。

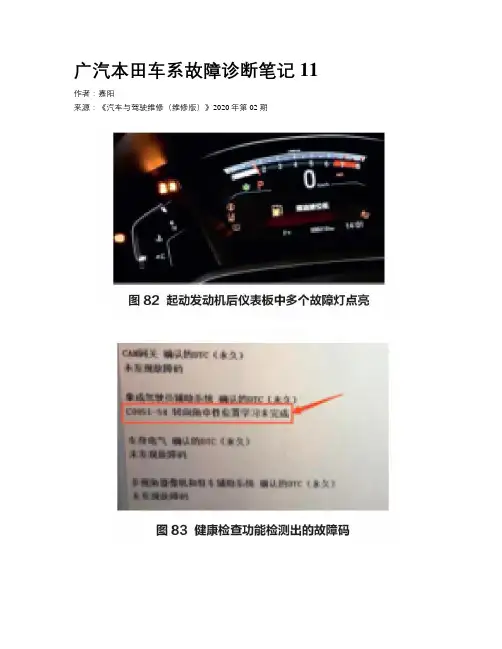

该车是试驾车辆，由于蓄电池电量低，拆卸蓄电池对其完成充电后起动发动机，仪表板上多个故障灯点亮（图82）。
检查分析：使用专用诊断仪（HDS）检测，发现无法检测到此车型。
检查发现此HDS不是最新的版本。
完成软件升级后成功连接车辆，使用健康检查功能（健康检查功能可以一次性检测出车辆上的所有故障码）查询到故障码：“C0051-54——转向角中间位置学习未完成”（图83）。
对故障码“C0051-54”进行诊断流程检测（图84），发现车辆的故障码无法清除。
按诊断流程进入车辆稳定控制系统（VSA）调节器——控制单元检查（VSA传感器中间位置记忆）——执行VSA传感器中间位置记忆程序。
学习完成后再次进行健康检查功能检测，无故障码。
故障排除：执行VSA传感器中间位置记忆程序，学习完成后故障不再出现。
回顧总结：该车由于拆下蓄电池进行充电，导致VSA传感器中间位置记忆程序长时间断电被清除。
本案例中，皓影是最新款车型，未安装最新版的HDS就无法找到此车型选项，导致维修人员认为无法连接车辆。
通过对HDS软件进行升级后成功连接车辆。
故障31关键词：拉线、门锁开关故障现象：一辆2015年产本田雅阁轿车，搭载2.0L发动机和无级变速器，行驶里程2.1万km。

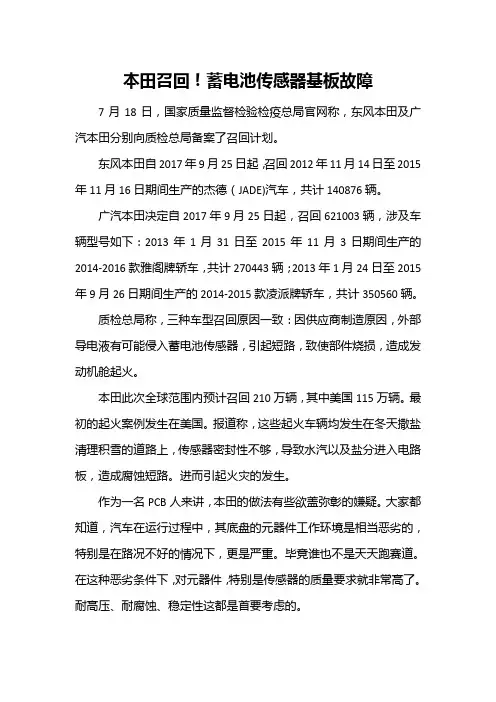

本田召回！蓄电池传感器基板故障7月18日，国家质量监督检验检疫总局官网称，东风本田及广汽本田分别向质检总局备案了召回计划。
东风本田自2017年9月25日起，召回2012年11月14日至2015年11月16日期间生产的杰德（JADE)汽车，共计140876辆。
广汽本田决定自2017年9月25日起，召回621003辆，涉及车辆型号如下：2013年1月31日至2015年11月3日期间生产的2014-2016款雅阁牌轿车，共计270443辆；2013年1月24日至2015年9月26日期间生产的2014-2015款凌派牌轿车，共计350560辆。
质检总局称，三种车型召回原因一致：因供应商制造原因，外部导电液有可能侵入蓄电池传感器，引起短路，致使部件烧损，造成发动机舱起火。
本田此次全球范围内预计召回210万辆，其中美国115万辆。
最初的起火案例发生在美国。
报道称，这些起火车辆均发生在冬天撒盐清理积雪的道路上，传感器密封性不够，导致水汽以及盐分进入电路板，造成腐蚀短路。
进而引起火灾的发生。
作为一名PCB人来讲，本田的做法有些欲盖弥彰的嫌疑。
大家都知道，汽车在运行过程中，其底盘的元器件工作环境是相当恶劣的，特别是在路况不好的情况下，更是严重。
毕竟谁也不是天天跑赛道。
在这种恶劣条件下，对元器件，特别是传感器的质量要求就非常高了。
耐高压、耐腐蚀、稳定性这都是首要考虑的。
作为汽车传感器来讲，内部的电路板基本都是采用的陶瓷基覆铜板，陶瓷基板的抗腐蚀以及稳定性都非常强，经久耐用，而且陶瓷基板的导电导热的性能在目前所有材质的基板当中都是最好的。
本田的蓄电池传感器用的是什么电路板不得而知，但肯定使用的不是陶瓷基的。
蓄电池传感器主要是用在自动启停功能上的，主要检测的是汽车蓄电池的电压电流以及工作温度的，然后通过电信号传给ECU，由ECU作出判断，自动启停，以减少能源消耗和尾气排放。
蓄电池传感器是连接在蓄电池的电极上的，一旦短路引起高温失火，可能会引起蓄电池爆炸，从而导致车辆自焚。
广汽本田车系故障诊断笔记(40)作者：嘉阳来源：《汽车与驾驶维修（维修版）》2024年第01期故障：76关键词：坡道起步辅助系统、VSA调制器-控制单元、左后轮转速传感器故障现象：一辆2019年产广汽本田冠道运动型多功能车（SUV），搭载2.0T发动机和Q5MV型9挡自动变速器，装配实时四驱（AWD）系统，行驶里程5.6万km。
用户反映该车行驶中仪表板上突然点亮多个故障灯，并提示“检查坡道起步辅助系统”。
车辆可以正常行驶，没有感觉到动力方面有明显的异常。
检查分析：维修人员接车后起动发动机，仪表板上胎压报警系统指示灯、电子稳定控制系统（VSA）指示灯、制动系统指示灯（琥珀色）、防抱死制动系统（ABS）故障指示灯以及电动助力转向系统（EPS）指示灯点亮，且提示“检查坡道起步辅助系统”（图358）。
用本田专用故障诊断仪HDS检测，发现多个故障码：C0037-62——左后轮速度传感器信号比较故障；U0416-6E、U0415-68——ABS系统故障；C0037-F0——左后轮转速传感器故障；C1872-00——VSA调节器控制单元功能异常。
根据故障码分析，故障码C0037-62和C0037-F0都指向左后轮转速传感器；U0416-6E无实际意义，一般跟其他故障码同时出现；U0415-68和C1872-00则指向了VSA调制器-控制单元。
VSA系统主要由VSA调节器-控制单元、制动助力器压力传感器、陡坡缓降控制开关、四轮转速传感器以及四轮轴承上的磁性编码器等部件组成。
其中陡坡缓降控制功能旨在帮助车辆从陡峭的斜坡上缓缓下坡。
使用该陡坡缓降控制系统，不再需要在陡坡上进行频繁的制动操作，这有助于驾驶员注意力集中于转向操作。

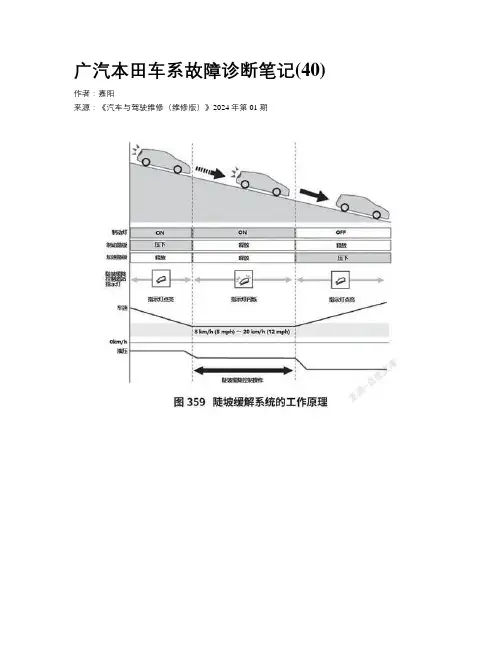

当车速在8～20km/h时该功能激活（图359）。
但当驾驶员在停止车辆时未能足够用力地踩下制动踏板，或者在起动车辆逐步松开制动踏板时，坡道起步辅助控制可能不会被激活。
查看VSA系统电路图可知（图360），按下陡坡缓降控制开关，即可打开和关闭此功能。
本田雅阁A/F传感器故障导致怠速游车来源：本站整理作者：佚名 2013-05-26 08:02:18一辆行驶里程超25万km的2003年本田雅阁轿车。
用户反映：该车发动机热车后怠速运转时，有小幅度游车现象。
接车后：检查仪表显示一切正常，没有报警故障灯亮起。
起动发动机观察怠速运转情况，发现转速表表针轻微上下移动，比以往遇到的怠速游车故障要轻一些。
用广汽本田HDS诊断系统观察，转速在730～810r/min之间变化（标准稳定怠速是：800±50r/min）。
同时发现存在2个历史故障码：P0134----A/F传感器加热系统故障;P01157----A/F传感器AFS+/AFS-线路电压过高。
用HDS清除故障码，清除后故障码未再出现，由此判断怠速运转性能的稳定性有问题。
怠速工况是电控燃油喷射发动机最常用的工况之一，怠速运转性能的稳定性也是评价发动机性能的重要指标。
电喷发动机的怠速运转性能主要体现在三个方面：怠速稳定性、怠速排放及怠速油耗。
发动机怠速运转时，应根据温度、负荷的变化，及时调整进气量、供油量和点火提前角等参数，以保证发动机在设定的最优转速下稳定运转，这是怠速控制所要解决的首要问题。
由于某些原因造成发动机怠速不稳，出现转速忽高忽低的波动现象，称为怠速游车。
游车是怠速控制系统的常见故障，引起怠速游车的原因很多，涉及到发动机的进气系统、燃油系统、点火系统和电控系统。
1．电喷发动机的怠速控制（IACV控制阀故障）电喷发动机怠速控制的实质是通过怠速执行器调节进气量，同时配合喷油量及点火提前角的控制，改变怠速工况下发动机的输出功率，以稳定或改变怠速转速。
此车装配的是旁通式怠速空气控制阀，节气门体是拉线式而非电子式节气门。
稳定怠速的进气量是通过IACV控制阀和节气门体各占50％进气量来保证。
它们因积碳脏堵会使怠速下降低于正常怠速；怠速稳定性的控制是通过IACV控制阀以占空比的形式调节进气量来实现。
