船舶制造工艺

船舶制造工艺学
《船舶制造工艺学》是一门研究船舶建造过程中各种工艺方法和技术的学科。

它涵盖了船舶制造的各个环节，包括船体建造、机械设备安装、涂装、下水等。

这门学科的主要内容包括：
1. 船体建造：涉及船体结构设计、板材加工、焊接技术、船体型线放样等。

2. 机械设备安装：包括主机、辅机、舵机、推进系统等设备的安装与调试。

3. 涂装工艺：研究船舶防腐涂料的选择、涂装方法和涂层质量控制。

4. 下水与试验：探讨船舶下水过程中的技术要求和安全措施，以及船舶的各种试验和检测。

5. 质量控制与管理：关注船舶制造过程中的质量保证体系、检验标准和质量管理方法。

通过学习《船舶制造工艺学》，学生可以了解船舶建造的基本流程和技术要点，掌握相关的工艺技能，为从事船舶设计、制造、维修等工作打下基础。

同时，这门学科也有助于提高船舶建造的质量和效率，保障船舶的安全性和可靠性。

造船工艺流程一、生产大节点：动工——上船台（铺底）——下水（出坞）——航海实验——完工交船生产大节点的期限是编制和执行生产打算的基点，框定了船舶建造各工艺时期的节拍和生产周期：从经营工作看，节点的完成日也是船东向船厂分期付款的交割日。

二、工艺时期：钢材预处置——分段装焊——船台装焊（合拢）——船舶下水——系泊实验——航海实验——完工交船1.钢材加工进程：钢材备料——钢材预处置线（矫平、喷砂除锈、底漆）——放样号料——构件边缘加工（切割、加工焊接坡口）——构件成型加工（非平直构件加工应有曲度）——船体零部件装配（平直接板、框架组立）。

部件装焊顺序概念：将两个或两个以上的船体零件装焊在一路的进程。

要紧形式有拼板和小组。

1.拼板顺序（要紧有平直甲板、内外底板、内外舷侧板等）清理板边铁锈→将要拼的板铺在平台板上→与图纸查对（材质、号料符号、首尾方向、钢板正反面、平直度、边缘坡口）→对齐钢板基准边→每条焊缝两头各一点定位焊→检查整块拼板的长、宽、对角线→与图纸尺寸不符时酌情调整板缝间隙→从拼板中间向周围定位焊（边、端接缝同时存在时，先边后端，如图一）→引、熄弧板安装→焊缝清洁（除去焊缝周围的油、水、杂质，需预热时要预热）→焊前测量、填表→拼板正面焊接（所有焊缝同一端开始，另一端终止；边、端接缝同时存在，先端后边，如图二；有的焊接完还有可能要保温缓冷）→正面修补打磨→吊耳装焊、翻身→反面焊缝清洁（包括要碳刨的，顺序同正面焊接顺序）→反面焊缝焊接（顺序同正面）→焊缝补磨→焊接角变形校正（火工校正时，必需从内向外加热）→去除引、止弧板→再次翻身→完工测量、填表→装焊吊运吊耳、去除翻身吊耳11221图一装配方法（正确）装配方法（错误）图三.火工校正方向图二.焊接顺序小组顺序小组的内容包括 “T ”排、组合纵桁（肋板）、龙筋先行、机座、肋骨框 架等的组装。

“T ”排小组“T ”排分直、弯两类：直“T ”排通常采纳倒装法；弯“T ”排通常采纳侧装法。

分段造船工艺船舶建造是一个复杂的过程，其中分段造船工艺是关键步骤之一。

分段造船工艺是指将船体分成若干个独立的模块，然后分别进行制造和装配的工艺流程。

这种工艺使船舶建造更加高效、灵活和可控。

下面将详细介绍分段造船工艺的步骤和特点。

一、分段制造步骤1. 设计方案确定：在分段造船工艺开始之前，首先需要确定船体的设计方案。

设计方案包括船舶的结构设计、管道系统设计、电气系统设计等。

这些设计方案将作为分段制造的依据。

2. 分段制造计划编制：根据设计方案，制定分段制造计划。

计划包括分段的数量、尺寸、制造工艺和装配顺序等。

分段制造计划的编制需要考虑到船体的结构强度、制造工艺的可行性以及工期的安排等因素。

3. 材料准备：在分段制造之前，需要准备好所需的材料。

这些材料包括钢板、型钢、焊材、涂料等。

材料的选择需要根据设计要求和船舶的使用环境来确定。

4. 分段制造：根据分段制造计划，将船体分成若干个独立的模块进行制造。

制造过程包括钢板切割、型钢加工、焊接、校直和涂装等。

每个模块的制造过程需要严格按照设计要求和工艺规范进行。

5. 分段装配：分段制造完成后，将各个模块进行装配。

装配过程包括模块之间的焊接、螺栓连接、管道安装、设备安装等。

装配的顺序需要根据设计要求和工艺规范来确定，以确保各个模块能够准确无误地连接在一起。

6. 分段试验：在分段装配完成后，需要进行分段试验。

试验内容包括结构强度试验、水密性试验、设备功能试验等。

试验的目的是验证分段制造和装配的质量，以确保船体的安全性和可靠性。

二、分段造船工艺的特点1. 提高生产效率：分段造船工艺将船体分成若干个模块，不同模块可以同时制造和装配，大大提高了生产效率。

同时，分段制造可以将船体制造的风险和难度分散到各个模块中，降低了制造过程中的错误和损失。

2. 灵活性和可控性强：分段造船工艺使船舶建造过程更加灵活和可控。

每个模块都是独立制造和装配的，可以根据需要进行调整和优化。

同时，分段制造可以根据工期和资源的限制来安排制造计划，确保项目的顺利进行。

船制造工艺船制造工艺船舶制造包括制造船舶体、构件和装备三个过程，这是一个系统工程，需要从原料采购，技术设计，加工，组装，试验，调试，认证，装备，施工考核，用料核算等环节合理安排，有序推进。

1、原料采购：材料采购是制造过程的重要环节，它要求从质量、价格、交货期、费用支出等方面综合考虑，以达到制造质量的要求及资金利用的最低程度。

2、技术设计：新船的型式设计和施工均需以装置注册证的要求及船舶相关规范为基础，其实施重点是确定船舶型式，根据船舶型式确定流程图，设计各种技术图纸，按其技术规范，对设计进行技术评定，以期符合要求。

3、加工：加工安排是按照船舶设计图纸的要求，选用合适的加工方法，产出符合图纸规定的产品尺寸和形状，要求从质量、工时、物料、成本等方面综合考虑，以达到做到精确、有效的要求。

4、组装：组装是把各类零部件或组件按照船舶设计图纸的要求，严格按顺序组装而成的系统，其实施重点是：首先把船舶各种零部件分类，按装配件与主体之间的安装位置和装配图纸的要求，按装配关系进行组装。

5、试验：试验是船舶施工过程中必不可少的环节，试验主要是通过强度试验、气密性试验、水密性试验等系列试验，以确认船舶各部件的受力性能符合国内和国际规定的要求。

6、调试：调试是船舶主机件装备的过程，主要指主机件和配套各种装备的组装，此时要求检查船舶的起动、操作运行情况，调试各项主机和设备，确保试车前的安全可靠运行。

7、认证：认证是确认船舶合格的过程，需要经过系列步骤的证明，审核船舶设计文件、试验报告、体系文件等，最后经过各类检测和试验，确定满足法律规定及接受船舶施工的要求后发放合格证书。

8、装备：装备是把备件、辅料等装配到船舶上，要求从备件型号的选择，以及备件的安装位置等方面综合考虑，以达到船舶在维护、保养、操作等方面的要求。

9、施工考核：施工考核是检查船舶施工质量的过程，需要从施工过程中进行实际检查，结合图纸、技术标准及其他相关资料，对船舶各种结构件的施工质量进行评估，最终确定船舶施工质量是否符合要求。

造船工艺流程造船工艺流程是指按照一定的顺序和步骤，将钢材、设备和技术加工、制造成完整的船舶的一系列工序。

下面将分为七个步骤来详细介绍造船工艺流程。

首先，设计和规划是船舶建造的第一步。

设计师根据船舶的用途、尺寸和性能要求进行设计，并绘制出船舶的草图和平面图，然后进行总体规划和布局。

第二步是模型制作。

制作正式的船舶模型是为了验证设计的可行性和正确性。

模型由木材、纸张或泥塑等材料制成，通过对模型进行试验和演示来检验船舶的结构和性能。

第三步是板材加工。

在这个阶段，将钢板进行切割、弯曲和冲压等加工处理，形成船舶的各个部件。

切割工艺可以采用火焰切割、等离子切割或激光切割等方法，确保板材的尺寸和形状符合设计要求。

第四步是焊接。

将板材组装起来，并采用焊接技术将它们连接在一起。

焊接是船舶建造中最重要的工艺之一，需要熟练的焊接工人和高效的焊接设备。

常用的焊接方法有电弧焊、气体保护焊和摩擦焊等。

第五步是安装设备。

在船体组装完成后，需要安装各种船舶设备和系统。

这些设备包括发动机、液压系统、电气系统、通信设备和导航系统等，确保船舶的正常运行和船员的生活舒适。

第六步是涂装和防腐。

在船体组装和设备安装完成后，需要进行涂装和防腐处理，以保护船舶的外部和内部结构免受海水和腐蚀的侵害。

涂装工序包括底漆、中漆和面漆的涂装，防腐工序包括防腐涂料的喷涂和涂覆。

最后一步是试航。

在船舶建造完成后，需要进行试航试验，以验证船舶的性能和功能是否符合设计要求。

试航中会测试船舶的各项指标，包括航行速度、转向性能和操纵性等。

一切正常后，船舶就可以交付给船东或船运公司。

综上所述，造船工艺流程包括设计和规划、模型制作、板材加工、焊接、安装设备、涂装和防腐，以及试航等七个步骤。

每个步骤都需要经过精确的计划和高效的操作，以确保船舶的质量和性能符合要求。

造船工艺是一项复杂而精细的工作，需要专业的技术人员和设备的支持。

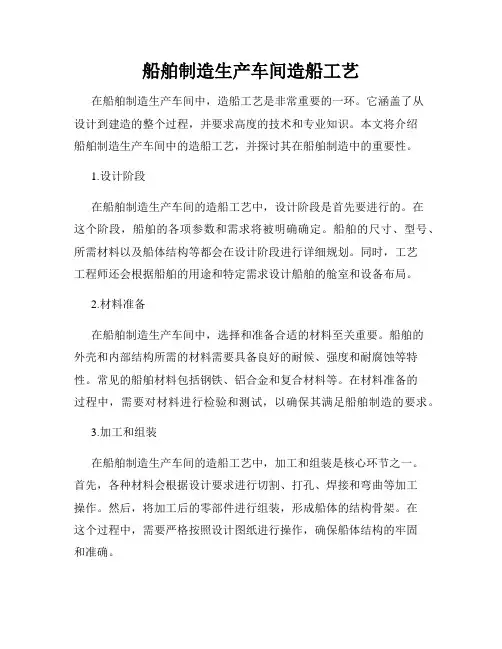

船舶制造生产车间造船工艺在船舶制造生产车间中，造船工艺是非常重要的一环。

它涵盖了从设计到建造的整个过程，并要求高度的技术和专业知识。

本文将介绍船舶制造生产车间中的造船工艺，并探讨其在船舶制造中的重要性。

1.设计阶段在船舶制造生产车间的造船工艺中，设计阶段是首先要进行的。

在这个阶段，船舶的各项参数和需求将被明确确定。

船舶的尺寸、型号、所需材料以及船体结构等都会在设计阶段进行详细规划。

同时，工艺工程师还会根据船舶的用途和特定需求设计船舶的舱室和设备布局。

2.材料准备在船舶制造生产车间中，选择和准备合适的材料至关重要。

船舶的外壳和内部结构所需的材料需要具备良好的耐候、强度和耐腐蚀等特性。

常见的船舶材料包括钢铁、铝合金和复合材料等。

在材料准备的过程中，需要对材料进行检验和测试，以确保其满足船舶制造的要求。

3.加工和组装在船舶制造生产车间的造船工艺中，加工和组装是核心环节之一。

首先，各种材料会根据设计要求进行切割、打孔、焊接和弯曲等加工操作。

然后，将加工后的零部件进行组装，形成船体的结构骨架。

在这个过程中，需要严格按照设计图纸进行操作，确保船体结构的牢固和准确。

4.设备安装船舶制造生产车间中的造船工艺还包括设备的安装。

根据船舶类型和用途，不同的设备将被安装在适当的位置上。

这些设备包括动力装置、电气设备、通信设备等。

在安装过程中，需要严格遵循相关安全规范，确保设备的正常运作和乘员的安全。

5.涂装和抛光涂装和抛光是船舶制造中的最后一道工艺。

在涂装过程中，船体表面会被清洁、防锈和喷涂保护性涂层。

这些涂层可以增加船体的耐久性，延长使用寿命。

而抛光则会使船体表面更加光滑，降低水流阻力，提高航行效率。

船舶制造生产车间的造船工艺对于船舶制造具有至关重要的作用。

它能够确保船舶的质量和性能达到设计要求，并提高生产效率和工艺水平。

通过合理应用和优化造船工艺，能够提高船舶制造的竞争力，满足市场需求。

综上所述，船舶制造生产车间中的造船工艺是船舶制造过程中不可或缺的一部分。

船舶建造施工工艺船舶建造是一个复杂而庞大的过程，其中施工工艺是确保船舶质量和安全性的关键。

本文将介绍船舶建造中的几个主要施工工艺。

一、船体制造工艺1. 钢板加工与焊接：船体的主要结构是由钢板构成的，因此钢板加工与焊接是船舶建造中的重要工艺。

首先，要对大型钢板进行切割、拼接和整形，以满足建造要求。

然后，采用焊接工艺将各个构件进行连接，确保船体的结构强度和密封性。

2. 船坞建设：船坞是进行船舶建造的核心场所。

船坞的建设包括深基坑开挖、浇筑船台地基、安装各项设备等工艺。

在船坞内，可以进行船舶的各项组装、安装和测试工作。

3. 涂装与防腐：为了保护船体免受水流、海洋生物和腐蚀物的侵蚀，涂装和防腐是必不可少的工艺。

通过刷涂底漆、中间漆和面漆，可以有效提高船体的耐用性和美观度。

二、舾装与设备安装工艺1. 电气与自动化系统安装：船舶的电气与自动化系统是保证船舶正常运行的重要组成部分。

在舾装阶段，需要安装电缆、开关、插座等电气设备，并进行布线和连接。

同时，还需要对自动化仪器、传感器等进行安装和调试。

2. 管道与通风系统安装：船舶的管道和通风系统包括给水管道、排水管道、燃油管道、空调通风系统等。

这些系统的安装需要严格按照设计要求进行，确保系统的正常运行和船舶内部环境的适宜性。

3. 船舶设备安装：船舶上涉及到各种设备，如发动机、推进器、锚具、舵机等。

在设备安装过程中，需要考虑设备的定位、安装和连接方式，确保其功能正常且与船舶其他系统协调配合。

三、舾装与内部装饰工艺1. 船舱隔舱板安装：船舶内部的船舱需要安装隔舱板，以便划分出不同的区域。

隔舱板可以采用钢板、玻璃钢板和木质板材等材料，通过螺栓连接或焊接固定。

2. 内饰装饰工艺：为了提高船舶的舒适度和美观度，内部装饰工艺至关重要。

这包括墙壁、天花板、地板、家具等的安装和装饰处理，同时还需考虑船舶的防火、防水和隔音要求。

四、试航与交付工艺1. 试航准备：在船舶建造完成后，需要进行试航前的准备工作。

简述船舶制造工艺的概念船舶制造工艺是指将设计好的船舶图纸或模型转化为实际船舶的过程，它包括了从材料准备、构件制作、组装、安装、调试到交付的全过程。

船舶制造工艺不仅涉及到各种加工技术和方法，还包括对船舶结构、强度、工艺质量等方面的要求和控制。

船舶制造工艺是整个船舶制造流程的核心环节之一，它直接决定了船舶的质量和性能。

船舶制造工艺的质量好坏，将直接影响到船舶的航行安全、寿命以及维修保养的难易程度。

因此，船舶制造工艺在船舶设计和制造过程中具有重要的地位和意义。

船舶制造工艺主要包括以下几个方面：1. 材料准备：船舶制造过程中使用的主要材料是钢材、铝合金、复合材料等。

在船舶制造工艺中，材料的准备是基础工作，包括按照设计要求选择合适的材料、对材料进行切割、整形等工艺处理。

2. 构件制作：构件制作是船舶制造工艺的关键环节，它涉及到各种加工工艺和技术，如切割、焊接、铆接、钻孔、翻边、成型等。

构件的制作质量直接影响到船舶的结构强度和工艺质量。

同时，在船舶制造过程中应按照一定的工艺要求对构件进行表面处理，如除锈、防腐、涂装等。

3. 组装和安装：构件制作后，需要进行组装和安装。

组装是指将各构件按照设计要求进行拼装，形成船体的骨架结构。

安装则是将各种设备和系统安装到船体上，包括主机设备、船舶电气设备、通信设备、导航设备、生活设备等。

在组装和安装过程中，需要对船体和设备进行定位和调整，确保各部件的精确配合。

4. 调试和检验：船舶组装和安装完成后，还需要进行调试和检验。

调试是指对船舶设备和系统进行功能检测和调整，确保其正常运行。

检验则是对船舶的结构强度、工艺质量等进行检查和验收。

船舶的调试和检验不仅需要满足相关标准和规范，还需要按照航海性能要求进行试航和验船。

5. 交付和售后服务：船舶制造工艺的最后一步是交付和售后服务。

交付是指将船舶交给船东或用户使用。

在交付前，需进行相关的文件和手续办理。

售后服务包括对船舶的定期维护、维修和改装等。

船舶工业中的先进制造技术与工艺随着科技的不断发展与进步，船舶工业中也出现了越来越多的先进制造技术和工艺。

这些技术和工艺对于提高船舶制造效率、优化产品质量以及保证安全性都发挥了巨大的作用。

本文将就船舶工业中的先进制造技术与工艺进行详细的探讨。

1. 3D打印技术随着3D打印技术的日益成熟，其在船舶制造行业中已经得到了广泛的应用。

利用3D打印技术，可以实现零部件的快速制造，极大地提高了制造效率。

同时，该技术还可以减少零部件的重量，提高船舶的载重量。

此外，3D打印技术可以创建更加复杂的零部件，并且可以制造出更具创新性的设计。

2. 数控制造技术数控制造技术是船舶制造行业中一项非常重要的技术。

该技术可以实现复杂零部件的精密加工，提高了工作效率。

同时，数控技术可以保证零部件制造的精度，从而提高了产品质量。

此外，数控机床还具有自动化的特点，能够减少人工干预，提高了生产效率。

3. 脉冲功率激光焊接技术脉冲功率激光焊接技术是一项非常先进的船舶制造技术。

利用该技术可以实现高质量焊接，同时还可以减少对工件的影响，从而减轻了工件的变形程度。

此外，脉冲功率激光焊接技术还可以保证焊接的速度，从而提高了生产效率。

该技术在船舶制造行业中的应用已经越来越广泛。

4. 无损检测技术无损检测技术是船舶制造行业中非常重要的一项技术。

通过无损检测技术可以快速发现隐蔽的缺陷，保证产品的质量。

同时，该技术还可以避免对产品结构的影响，从而降低了零部件的损坏程度。

船舶制造行业中的无损检测技术已经得到了广泛的应用。

5. 氧化铝堆焊技术氧化铝堆焊技术是船舶制造行业中一项非常实用的技术。

利用该技术可以快速对船舶上的零部件进行堆焊，从而提高了产品的质量。

氧化铝堆焊技术还可以保证零部件之间的相互匹配，并且能够保证产品的密封性。

该技术的应用已经得到了船舶制造业的广泛认可。

6. 摩擦振动焊接技术摩擦振动焊接技术是船舶制造行业中的一项非常新颖的技术。

该技术可以实现高效、快速的焊接，同时还可以保证产品的质量。
