电线是电路中非常重要的组成部分之一，电线不仅需要质量好、性能稳定，还需要能够满足实际应用的电气需求。

因此，正确估算电线的长度、规格和质量等是非常关键的，这对电路的安全、可靠运行至关重要。本篇文章将介绍电线估算口诀。

电线估算公式

电线的估算需要根据实际需求来进行，既要考虑电线的长度，也要考虑电线所能承受的电流。根据电线估算的实际情况，制定正确的电线估算公式是非常关键的。

电线长度计算公式

电线长度计算公式如下：

电线长度 = 直线距离之和 × 系数

其中，直线距离指的是电线所需要连接的两个端点之间的直线距离。系数则取决于电线的安装环境，一般为1.05~1.25。

电线截面积计算公式

电线截面积计算公式如下：

电线截面积 = (电流 × 系数) ÷ (电线导体的电阻 × 2)

其中，电流是指电线所需要承受的电流强度，系数还是取决于安装环境，一般为1.2~1.5。 电线估算口诀

通过以上公式，我们可以得到电线长度和截面积等基本参数，但要对复杂电路进行估算时，单纯地使用公式估算显得很不实用。因此，电线的估算口诀也是非常实用的工具。

电线长度估算口诀

电线长度估算口诀如下：

直接走路数 + 转角数 × 走路长度 × 0.4

其中，直接走路数指的是电线所需要直接连接的两个端点之间的走路数。转角数指的是电线所需要拐弯的次数，走路长度指的是电线的安装环境。

需要注意的是，这只是一个大概的估算，实际情况中需要根据实际需求来进行调整。

电线截面积估算口诀

电线截面积估算口诀如下：

从电表箱到最远点的长度总和 × 电流 × 0.0175 + 1

其中，电流是指电线所需要承受的电流强度，0.0175是一个常数，需要根据具体情况进行调整。

需要注意的是，这个口诀只能用于在不同距离上有不同负载电流和准确度的情况下，普通住宅的电线安装。 总结

估算电线的长度和截面积等参数是非常重要的任务，一方面需要根据公式计算，另一方面需要根据实际需求来调整。使用电线估算口诀，可以更加方便、快捷的进行估算，为电路的安全、可靠运行提供有力保障。

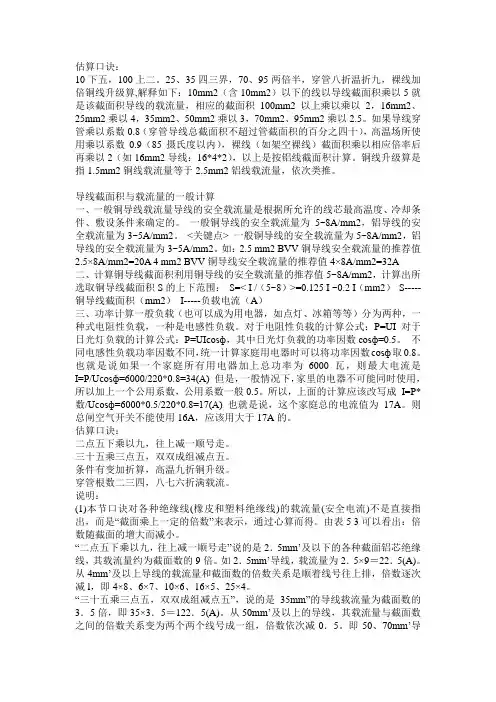

估算口诀：

10下五，100上二。25、35四三界，70、95两倍半，穿管八折温折九，裸线加倍铜线升级算,解释如下：10mm2（含10mm2）以下的线以导线截面积乘以5就是该截面积导线的载流量，相应的截面积100mm2以上乘以乘以2，16mm2、25mm2乘以4，35mm2、50mm2乘以3，70mm2、95mm2乘以2.5。如果导线穿管乘以系数0.8（穿管导线总截面积不超过管截面积的百分之四十），高温场所使用乘以系数0.9（85摄氏度以内），裸线（如架空裸线）截面积乘以相应倍率后再乘以2（如16mm2导线：16*4*2），以上是按铝线截面积计算。铜线升级算是指1.5mm2铜线载流量等于2.5mm2铝线载流量，依次类推。

导线截面积与载流量的一般计算

一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A

二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围： S=< I /（5~8）>=0.125 I ~0.2 I（mm2） S-----铜导线截面积（mm2） I-----负载电流（A）

三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。 不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0.8=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。所以，上面的计算应该改写成 I=P*数/Ucosф=6000*0.5/220*0.8=17(A) 也就是说，这个家庭总的电流值为17A。则总闸空气开关不能使用16A，应该用大于17A的。

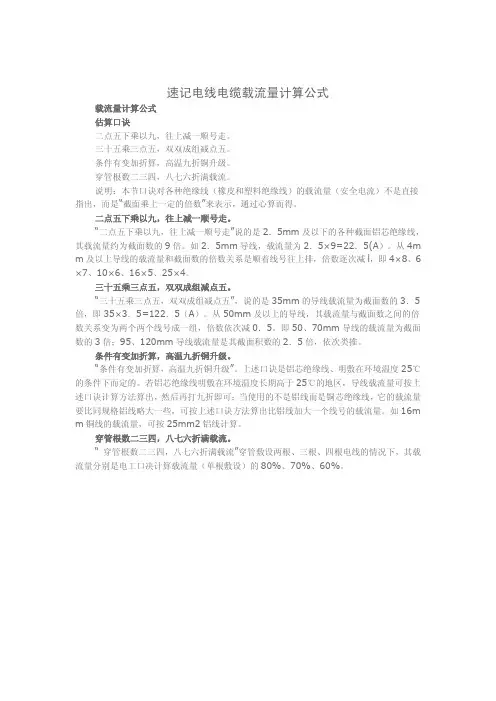

速记电线电缆载流量计算公式 载流量计算公式 估算口诀 二点五下乘以九，往上减一顺号走。 三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。 穿管根数二三四，八七六折满载流。 说明：本节口诀对各种绝缘线（橡皮和塑料绝缘线）的载流量（安全电流）不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。 二点五下乘以九，往上减一顺号走。 “二点五下乘以九，往上减一顺号走”说的是2．5mm及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm导线，载流量为2．5×9=22．5(A）。从4mm及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。 三十五乘三点五，双双成组减点五。 “三十五乘三点五，双双成组减点五”，说的是35mm的导线载流量为截面数的3．5倍，即35×3．5=122．5（A）。从50mm及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。即50、70mm导线的载流量为截面数的3倍；95、120mm导线载流量是其截面积数的2．5倍，依次类推。 条件有变加折算，高温九折铜升级。 “条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm铜线的载流量，可按25mm2铝线计算。 穿管根数二三四，八七六折满载流。 “ 穿管根数二三四，八七六折满载流”穿管敷设两根、三根、四根电线的情况下，其载流量分别是电工口决计算载流量（单根敷设）的80%、70%、60%。

电线口诀顺口溜

1.电线载流量估算口诀

“十下五，百上二，二五三五四三界，七零九五两倍半，穿管温度八九折，铜线升级算。”

解释：

❖ “十下五”：是指10平方毫米及以下的铝线，每平方毫米载流量约为5A。例如，2.5平方毫米的铝线，载流量约为2.5×5 = 12.5A。

❖ “百上二”：100平方毫米以上的铝线，每平方毫米载流量约为2A。

❖ “二五三五四三界”：25平方毫米的铝线，每平方毫米载流量约为4A；35平方毫米的铝线，每平方毫米载流量约为3A。

❖ “七零九五两倍半”：70平方毫米和95平方毫米的铝线，每平方毫米载流量约为2.5A。

❖ “穿管温度八九折”：如果电线是穿管敷设，或者环境温度较高，载流量要打八折或者九折。

❖ “铜线升级算”：计算铜线载流量时，可以把铜线的截面规格提升一个等级来按照铝线计算。比如2.5平方毫米的铜线可以按照4平方毫米的铝线来计算载流量。

2.电机配线口诀

“电机配管的口诀：2.5加三，4加四；6后加六，25五；120导线，配百数。”

解释： ❖ “2.5加三”：2.5平方毫米的铜芯绝缘线，穿管敷设，能配“2.5

+ 3 = 5.5”千瓦的电动机。

❖ “4加四”：4平方毫米的铜芯绝缘线，穿管敷设，能配“4 + 4 =

8”千瓦的电动机。

❖ “6后加六”：6平方毫米的铜芯绝缘线，穿管敷设，能配“6+6 =

12”千瓦的电动机。

❖ “25五”：25平方毫米的铜芯绝缘线，穿管敷设，能配25×5 = 125千瓦的电动机。

❖ “120导线，配百数”：120平方毫米的铜芯绝缘线，穿管敷设，能配100千瓦的电动机。
