隔膜阀的工作原理

隔膜阀的工作原理

隔膜阀是一种常用的工业阀门，它采用隔膜作为阀体的移动部件，通过压力差来控制流体的开关。隔膜阀的工作原理可以简单描述为以下几个步骤：

1. 压力平衡状态：当隔膜阀处于关闭状态时，上下两侧的压力相等，隔膜处于平衡状态，阀体内外的流体无法相互流通。

2. 开启阀门：当需要打开隔膜阀时，通过控制装置将介质进入阀体的上游，上游压力增加，使得隔膜上游的压力大于下游的压力。此时，隔膜受到上游压力的作用，向下移动，打开阀门。

3. 流体流通：隔膜阀开启后，介质可以顺利通过阀体的通道，实现流体的流通。

4. 关闭阀门：当需要关闭隔膜阀时，通过控制装置将介质停止供应或者引导到下游，使得上下游的压力差减小。隔膜下游的压力大于上游的压力，此时隔膜受到下游压力的作用，向上移动，关闭阀门。

隔膜阀的工作原理基于隔膜的移动，通过控制介质的压力差来实现阀门的开启和关闭。隔膜阀的特点是具有良好的密封性能和较大的流量调节范围。由于阀体内外的介质完全隔离，所以隔膜阀适用于一些特殊的介质，如腐蚀性介质、高温介质、高粘度介质等。

隔膜阀的阀体通常采用铸铁、碳钢、不锈钢等材料制成，隔膜通常采用氟橡胶、丁腈橡胶等耐腐蚀材料制成。隔膜阀的控制方式可以根据实际需要选择手动、气动或电动控制。

隔膜阀的优点包括：

1. 良好的密封性能：隔膜阀的阀体内外介质完全隔离，不会发生泄漏现象。

2. 耐腐蚀性强：隔膜阀的隔膜通常采用耐腐蚀材料制成，适用于腐蚀性介质。 3. 较大的流量调节范围：隔膜阀的阀体通道相对较大，可以满足较大流量的要求。

4. 适用于特殊介质：由于阀体内外介质完全隔离，隔膜阀适用于一些特殊介质，如高温、高粘度等。

隔膜阀的应用范围广泛，常见于化工、石油、冶金、电力、食品等行业。在化工行业中，隔膜阀常用于控制腐蚀性介质的流量，保证生产过程的安全和稳定。在食品行业中，隔膜阀常用于控制粘稠液体的流量，确保生产过程的卫生和品质。

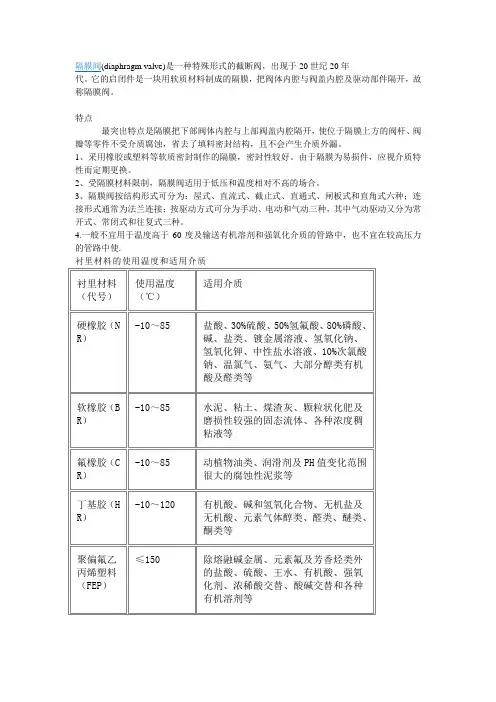

隔膜阀(diaphragm valve)是一种特殊形式的截断阀，出现于20世纪20年

代。它的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，故称隔膜阀。

特点

最突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏。

1、采用橡胶或塑料等软质密封制作的隔膜，密封性较好。由于隔膜为易损件，应视介质特性而定期更换。

2、受隔膜材料限制，隔膜阀适用于低压和温度相对不高的场合。

3、隔膜阀按结构形式可分为：屋式、直流式、截止式、直通式、闸板式和直角式六种；连接形式通常为法兰连接；按驱动方式可分为手动、电动和气动三种，其中气动驱动又分为常开式、常闭式和往复式三种。

4.一般不宜用于温度高于60度及输送有机溶剂和强氧化介质的管路中，也不宜在较高压力的管路中使.

衬里材料的使用温度和适用介质

衬里材料（代号） 使用温度（℃） 适用介质

硬橡胶（NR） -10～85 盐酸、30%硫酸、50%氢氟酸、80%磷酸、碱、盐类、镀金属溶液、氢氧化钠、氢氧化钾、中性盐水溶液、10%次氯酸钠、温氯气、氨气、大部分醇类有机酸及醛类等

软橡胶（BR） -10～85 水泥、粘土、煤渣灰、颗粒状化肥及磨损性较强的固态流体、各种浓度稠粘液等

氟橡胶（CR） -10～85 动植物油类、润滑剂及PH值变化范围很大的腐蚀性泥浆等

丁基胶（HR） -10～120 有机酸、碱和氢氧化合物、无机盐及无机酸、元素气体醇类、醛类、醚类、酮类等

聚偏氟乙丙烯塑料（FEP） ≤150 除熔融碱金属、元素氟及芳香烃类外的盐酸、硫酸、王水、有机酸、强氧化剂、浓稀酸交替、酸碱交替和各种有机溶剂等 聚偏氟乙烯塑料

（PVDF） ≤100

聚四氟乙烯和乙烯共聚物（ETFE） ≤120

可熔性聚四氟乙烯塑料（PFA） ≤180

聚三氟氯乙烯塑料（PCTFE） ≤120

gf隔膜阀原理

GF隔膜阀原理

隔膜阀是一种常用的控制阀门，其原理是通过隔膜的上下运动来控制介质的流动。GF隔膜阀是一种特殊类型的隔膜阀，其原理与普通隔膜阀相似，但在结构上有所不同。

GF隔膜阀由阀体、阀盖、隔膜和阀杆等部分组成。阀体和阀盖之间有一块弹性隔膜，通过阀杆的上下运动来控制隔膜的开启和关闭。当阀杆向下推动时，隔膜与阀座相贴合，阀门关闭；而当阀杆向上拉动时，隔膜与阀座分离，阀门打开。通过调节阀杆的升降来控制介质的流量。

GF隔膜阀的特点是结构简单，密封性能好，耐腐蚀性强，适用于各种腐蚀性介质的控制。其主要应用领域包括化工、石油、医药、食品等行业。在这些行业中，介质的控制通常要求阀门具有良好的密封性能和耐腐蚀性，而GF隔膜阀正好满足这些要求。

GF隔膜阀的工作原理是通过隔膜的上下运动来控制介质的流动。当阀门关闭时，阀盖上的阀杆向下推动，使隔膜与阀座密封，阻止介质流动。当需要打开阀门时，阀杆向上拉动，使隔膜与阀座分离，介质通过阀门流动。阀杆的上下运动由手动操作或电动装置控制，可以根据需要调节阀门的开启程度。

GF隔膜阀的密封性能主要依靠隔膜来实现。隔膜通常由橡胶或塑料等弹性材料制成，具有良好的密封性能和耐腐蚀性。当阀门关闭时，隔膜与阀座紧密贴合，形成良好的密封。而当阀门打开时，隔膜与阀座分离，介质通过阀门流动。隔膜的弹性可以保证阀门的密封性能和耐腐蚀性。

GF隔膜阀的优点是结构简单，维护方便。由于阀门的结构相对简单，没有复杂的传动系统，因此维护起来非常方便。另外，由于隔膜材料的特殊性，阀门具有较好的耐腐蚀性，可以适应各种腐蚀性介质的控制。

总结起来，GF隔膜阀的工作原理是通过隔膜的上下运动来控制介质的流动。其结构简单，维护方便，密封性能好，耐腐蚀性强。适用于化工、石油、医药、食品等行业中介质的控制。通过调节阀杆的升降来控制阀门的开启程度，达到对介质流量的控制。

隔膜阀的工作原理

隔膜阀是一种特殊形式的截断阀，出现于20世纪20年代。它的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，故称隔膜阀。隔膜阀其启闭件是一块用软质材料制成的隔膜，它将阀体内腔与阀盖内腔隔开。隔膜阀实际上不过是“钳夹”的阀，一个弹性的，可扰的膜片，用螺椿连接在压缩件上，压缩件是由阀杆所操作而上下移动，当压缩件上升，膜片就高举，而造成通路，当压缩件下降，膜片就压在阀体堰上（假使为堰式阀）或压在轮廓的底部（假使为直通式），隔膜阀适用于开关及节流之用。隔膜阀本身结构设计的原因特适合于超纯介质或污染严重，十分粘稠的液体、气体、腐蚀性或惰性介质。与控制设备相结合时，隔膜阀更能取代其它传统控制系统，尤其是适用于固体和易污染的惰性介质。产品主要应用于生物制药、食品、行业;以及电力、化工、电镀、等行业的工业水处理中,还被应用于半导体晶圆的生产中,隔膜阀是特别适用于运送有腐蚀性，有粘性的流体，例如泥浆、食品、药品、织维性粘合液等，因管线中，隔膜阀的操作机构，是不暴露在运送流体中，故不具污染性，也不需要填料，阀杆填料部也不可能会泄漏。

隔膜阀的特点如下：

隔膜阀最突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏。采用橡胶或塑料等软质密封制作的隔膜，密封性较好。由于隔膜为易损件，应视介质特性而定期更换。受隔膜材料限制，隔膜阀适用于低压和温度相对不高的场合。隔膜阀按结构形式可分为：屋式、直流式、截止式、直通式、闸板式和直角式六种；连接形式通常为法兰连接；按驱动方式可分为手动、电动和气动三种，其中气动驱动又分为常开式、常闭式和往复式三种。
