识别常用电工材料

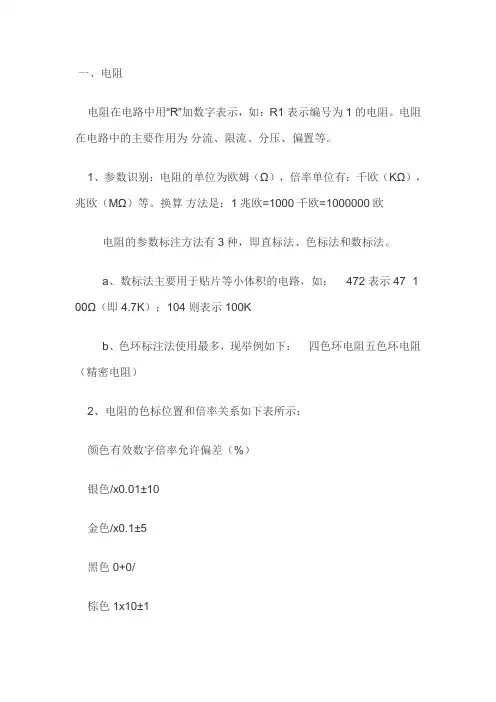

一、电阻

电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。电阻在电路中的主要作用为 分流、限流、分压、偏置等。

1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。换算 方法是：1兆欧=1000千欧=1000000欧

电阻的参数标注方法有3种，即直标法、色标法和数标法。

a、数标法主要用于贴片等小体积的电路，如： 472表示47×100Ω（即4.7K）；104则表示100K

b、色环标注法使用最多，现举例如下： 四色环电阻五色环电阻（精密电阻）

2、电阻的色标位置和倍率关系如下表所示：

颜色有效数字倍率允许偏差（%）

银色/x0.01±10

金色/x0.1±5

黑色0+0/

棕色1x10±1

红色2x100±2

橙色3x1000/

黄色4x10000/

绿色5x100000±0.5

蓝色6x1000000±0.2

紫色7x10000000±0.1

灰色8x100000000/

白色9x1000000000/

二、电容

1、电容在电路中一般用“C”加数字表示（如C13表示编号为13的电容）。电容是由两片金 属膜紧靠，中间用绝缘材料隔开而组成的元件。电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交 流信号的频率和电容量有关。

容抗XC=1/2πfc(f表示交流信号的频率，C表示电容容量)

电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容 等。

2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。

电工材料 电工领域应用的各类材料的统称

1 电工材料

电工材料是指在电工领域有广泛应用的材料，包括电子元器件、电子接插件、绝缘材料、导线、连接器等等。

电子元器件用来实现电力传输和信息传输，如晶体管、电阻、电容、半导体器件、整流器、变压器等。它们是实现电工系统各种功能的核心部件。

电子接插件是用来实现电子元器件与外部设备、电缆之间的连接，是实现系统功能的重要部件。它们通常包括焊接式连接、紧固式连接、插座连接、插头连接、插件连接等。

绝缘材料是用来绝缘电子元器件的一种材料，可分为绝缘漆、绝缘胶、绝缘塑料等。它们是保证电子元器件安全性能的重要材料，也是电气产品的关键部件。

导线是指可以传输电力的金属线路，它们可分为铜导线和铝导线等。导线在电工装置中有广泛应用，可以帮助传输电能，实现电力之间的转换。

连接器是一种可以连接电子元件或电缆之间的器件。它们可以用来连接导线、绝缘材料和电子元件，以实现相应的电气连接。电工领域普遍使用的连接器有插座、插头、快插、螺丝接等。 以上就是电工材料的常见类型及电工领域的应用，它们能够满足电气系统各项功能的需要。 因此，电工材料的选择和使用极其重要，应根据不同应用环境的要求，选择合适的电工材料。

1 常用电工材料品种与应用范围

名称 种 类 品 种 简 介 应用范围

绝

缘

材

料 1.气体和液体电介质

2.绝缘纤维制品

3.绝缘漆、胶和熔敷粉末

4.浸泽纤维制品

5.绝缘云母及云母制品

6.电工用薄膜、复合材料及粘带

7．电工用层压制品

8.电工用塑料

9.电工用橡胶 空气、六氟化硫；矿物油、合成油、蓖麻油

绝缘纸、纸板、纸管；纱、带、绳、管

浸泽漆、漆包绝缘、覆盖漆、硅钢片漆；电器浇注胶、电缆浇注胶；熔敷粉末

漆布、漆管、绑扎带

天然云母；合成云母；云母带、板等

聚丙烯、聚乙烯、聚酰亚胺、聚四氟乙烯、聚酯等薄膜；复合制品、粘带等

层压板、棒、管；电容套管芯等

垫固性塑料；垫塑性塑料；电线电缆用热塑性塑料

天然橡胶；丁苯、丁基、丁丙、氯丁、丁晴、橡胶；硅橡胶、氟橡胶等 主要作用是用来隔离带电的或不同电位的导体，使电流按一定方向流通。在某些电器产品、电气工程中，还起着散热冷却、机械支撑和固定、储能、灭弧、防潮、防霉及保护导体等作用

磁

性 材

料 1.永磁材料

（冶金系统标准为2J精密合金） 铸造永磁材料

粉末烧结永磁材料

铁氧体永磁材料

稀土钴永磁材料

塑性变形永磁材料 具有高的矫顽力，用于能产生恒定磁通的磁路中作为磁场源

2.软磁材料

（冶金系统标准为1J精密合金） 电工用纯铁；

硅钢片；铁镍、铁铝合金

软磁铁氧体以及铁钴合金；

磁温度补偿合金；恒导磁合金等 磁导率高。矫顽力低，主要用作传递和转换能量的磁性零部件及器件

2 名称 种 类 品 种 简 介 应用范围

导电金属 导电金属及合金电磁性 铜及铜合金；铝及铝合金漆包线；绕包线；无机绝缘电磁线等 主要用于电能的输送、传递如电线电缆、绕组、架空线、电焊机零部件等

半导体材料 单晶半导体化合物半导体固溶体半导体 硅、锗单晶

砷化镓

磷化镓、磷化铟、锑化铟

砷化铟；

硫化锌、硫化镉

镓砷磷、碲锑铋等 主要应用于电子工业中。

电工常用工具及材料

电工常用的工具有：试电笔，电工刀，旋凿，钳子，活络扳手，电工工具套和电工包。

1.试电笔：试电笔又称电笔，常用的试电笔有钢笔式和旋凿式两种，其结构主要由氖管，电阻，弹簧和笔身等部分组成。

试电笔是用来测试低压电气设备的导电部分或外壳是否带电的工具，使用试电笔时用手指握住笔身，注意使尾部的金属体接触皮肤，但不能触及笔尖或旋凿金属杆，以免触电，同时，要使氖管小窗背光并朝向自己。

2.电工刀：电工刀是用来剖削或切割电工器材的常用工具，在使用电工刀时，应将刀口朝外进行操作，使用完毕要随即把刀身折入刀柄内，以免刀刃受损或割破皮肤。

3.旋凿：旋凿又称起子或螺丝刀，是维修电工的常用工具。根据螺丝的不同，旋凿有不同规格和形式。在使用小旋凿是，一般用拇指和中指加持凿柄，食指顶住柄端，使用大旋凿时，除拇指，食指和中指用力夹住凿柄外，手掌还应顶住柄端。

注意：在操作时，要避免触及旋凿的金属杆，通常在金属杆上加装一段绝缘套管。以避免触电或引起短路。还要注意的是，电工不能使用空心旋凿，以免发生触电事故。

4.钳子：钳子的种类很多，电工常用的有钢丝钳，尖嘴钳两种。

钢丝钳：钢丝钳又称平口钳，是用来加持和剪切金属导线等电工器材的工具，钢丝钳的规格有150mm,175mm和200mm等几种，在使用时，通常选用175mm或200mm带绝缘柄的钢丝钳，此外，在平时使用过程中，钢丝钳不能作为敲打工具。

尖嘴钳：尖嘴钳是用来夹持小螺丝，小零件，电子元器件引线的工具。带有刃口的尖嘴钳还可以用来剪切金属导线，尖嘴钳的规格有160mm,180mm,200mm等几种，电工应选用带绝缘柄的尖嘴钳。

5.活络扳手：活络扳手是用来旋紧或起松六角螺丝的工具。常用的活络扳手有200mm,250mm,300mm三种规格，在使用时要根据螺母大小进行选择。

6.电工工具套和电工包：电工工具套和电工包是维修电工随身携带的用于放置常用工具或零星电工器材及辅助工具的用具，电工工具套可用皮带系结在腰间，置
