滞回比较器

滞回比较器电路

一、引言

滞回比较器电路是一种常见的电子电路，它可以将输入信号与参考电压进行比较，并输出高或低电平信号。在实际应用中，滞回比较器电路被广泛用于模拟信号处理、数字信号处理、自动控制等领域。

二、滞回比较器的基本原理

滞回比较器的基本原理是利用正反馈作用实现的。当输入信号超过参考电压时，输出端产生高电平信号；当输入信号低于参考电压时，输出端产生低电平信号。在这个过程中，通过控制反馈路径和正反馈路径之间的阈值差值来实现滞回特性。

三、滞回比较器的基本结构

滞回比较器通常由一个比较器和一个正反馈网络组成。其中，比较器可以采用运算放大器或者其他集成芯片实现；正反馈网络则由一个或多个阻抗元件和一个开关元件组成。

四、常见的滞回比较器结构

1. 双向滞回比较器：双向滞回比较器是一种具有两个阈值水平的滞回比较器。它可以将输入信号与两个参考电压进行比较，并输出高或低电平信号。在实际应用中，双向滞回比较器常用于模拟信号处理和自动控制系统中。

2. 单向滞回比较器：单向滞回比较器是一种具有一个阈值水平的滞回比较器。它可以将输入信号与一个参考电压进行比较，并输出高或低电平信号。在实际应用中，单向滞回比较器常用于数字信号处理和自动控制系统中。

五、滞回比较器的应用

1. 模拟信号处理：在模拟信号处理领域，滞回比较器被广泛应用于振荡电路、滤波电路、幅度限制电路等方面。例如，在振荡电路中，可以利用双向滞回比较器实现正弦波振荡；在幅度限制电路中，可以利用单向滞回比较器对输入信号进行限幅处理。

2. 数字信号处理：在数字信号处理领域，滞回比较器被广泛应用于数据转换、数字调制解调等方面。例如，在数据转换中，可以利用双向滞回比较器将模拟量转换为数字量；在数字调制解调中，可以利用单向滞回比较器对数字信号进行解调处理。

3. 自动控制：在自动控制领域，滞回比较器被广泛应用于温度控制、电压控制、电流控制等方面。例如，在温度控制中，可以利用双向滞回比较器实现温度的精确控制；在电压控制中，可以利用单向滞回比较器实现电压的稳定输出。

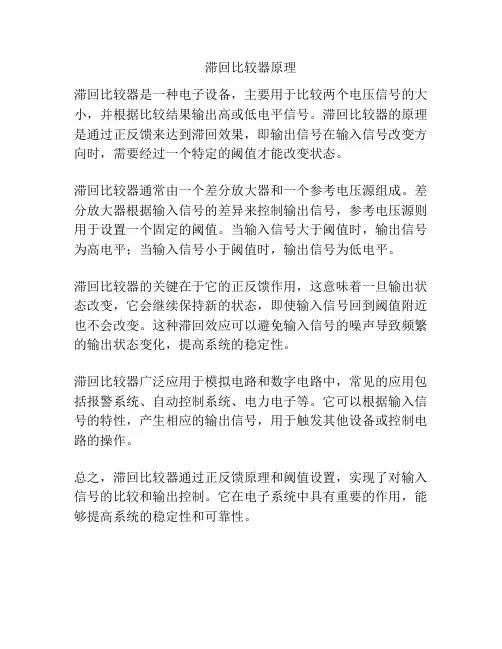

滞回比较器原理

滞回比较器是一种电子设备，主要用于比较两个电压信号的大小，并根据比较结果输出高或低电平信号。滞回比较器的原理是通过正反馈来达到滞回效果，即输出信号在输入信号改变方向时，需要经过一个特定的阈值才能改变状态。

滞回比较器通常由一个差分放大器和一个参考电压源组成。差分放大器根据输入信号的差异来控制输出信号，参考电压源则用于设置一个固定的阈值。当输入信号大于阈值时，输出信号为高电平；当输入信号小于阈值时，输出信号为低电平。

滞回比较器的关键在于它的正反馈作用，这意味着一旦输出状态改变，它会继续保持新的状态，即使输入信号回到阈值附近也不会改变。这种滞回效应可以避免输入信号的噪声导致频繁的输出状态变化，提高系统的稳定性。

滞回比较器广泛应用于模拟电路和数字电路中，常见的应用包括报警系统、自动控制系统、电力电子等。它可以根据输入信号的特性，产生相应的输出信号，用于触发其他设备或控制电路的操作。

总之，滞回比较器通过正反馈原理和阈值设置，实现了对输入信号的比较和输出控制。它在电子系统中具有重要的作用，能够提高系统的稳定性和可靠性。

模块七 集成运算放大器的应用 135 （一）单限比较器

单限比较器是指只有一个门限电压的比较器。当输入电压等于门限电压时，输出端的状态发

生跳变。图7.23（a）所示为一种形式的单限比较器。图7.23（a）中，输入信号u

i接运放的同相

输入端，作为基准的参考电压U

R接在反

相输入端，运放工作在开环状态。根据理

想运放工作在非线性区的特点，当u

i>U

R

时，u

o=U

OH；当u

i

R时，u

o=U

OL。由此

便可画出该比较器的传输特性，如图7.23

（b）所示。

由传输特性可见，当输入电压由低逐

渐升高经过U

R时，输出电压由低电平

跳变到高电平；相反，当输入电压由高

逐渐降低经过U

R时，输出电压由高电

平跳变到低电平。比较器输出电压由一

种状态跳变为另一种状态时，所对应的

输入电压通常称为比较器的阈值电压或

门限电压，用U

TH表示。可见，这种单

限比较器的阈值电压U

TH=U

R。

若U

R=0，即运放反相输入端接地，

则阈值电压U

TH=0。这种单限比较器也

称为过零比较器。利用过零比较器可以将正弦波变为方波，输入、输出波形如图7.24所示。 （二）滞回比较器（迟滞比较器）

单限比较器电路简单，灵敏度高，但其

抗干扰能力差。如果输入电压受到干扰或噪

声的影响，在门限电平上下波动，则输出电

压将在高、低两个电平之间反复跳变，如图

7.25所示。若用此输出电压控制电动机等设

备，将出现误操作。为解决这一问题，常常

采用滞回电压比较器。

滞回电压比较器通过引入上、下两个门

限电压，以获得正确、稳定的输出电压。下

面以反相输入的滞回电压比较器为例，介绍

其工作原理。

如图7.26（a）所示电路，输入信号u

i接在运放的反相输入端，而同相输入端接参考电压U

REF，

电路还通过引入正反馈电阻R

f加速集成运放的状态转换速度。另外，在输出回路中，接有起限幅

作用的电阻和稳压管，将输出电压的幅度限制在±U

Z。

图7.23 单限比较器电路和其传输特性

图7.24 简单过零比较器电路和输入、输出波形

滞回比较器设计

滞回比较器是一种基本的电子电路，在模拟电路中起着重要的作用。它可以用于信号的比较和判别，常用于阈值判定和数字信号处理等应用场景。以下是一个简单的滞回比较器的设计过程，供参考：

1. 电源选择：根据设计需求和系统要求，选择合适的电源电压。常见的电源电压包括单电源（如+5V）和双电源（如±12V）。

2. 运放选择：根据设计要求选择适合的运放芯片。常用的运放芯片有LM358、LM741等。这里我们选择LM358作为滞回比较器的运放芯片。

3. 连接电源：将正电源和负电源引线分别连接到运放芯片的正电源和负电源引脚上。

4. 连接滞回电阻：根据设计要求选择合适的滞回电阻值，一般在几千欧姆至几十万欧姆之间。将两个滞回电阻分别连接到运放芯片的输入端和反馈端。

5. 连接信号输入：将待比较的信号输入引线连接到运放芯片的输入端。

6. 反馈电容连接：为了增加滞回效果，可以选择适当的反馈电容连接到滞回电阻之间。

7. 设定比较阈值：通过调整滞回电阻和反馈电阻的比例，可以设定滞回比较器的比较阈值。当输入信号超过阈值时，输出会发生跳变。

8. 连接输出：将输出引脚连接到需要的电路或设备上，用于实现对信号的比较和判别。

通过以上步骤，就可以完成一个简单的滞回比较器的设计。根据具体的应用需求和系统要求，还可以进一步优化和改进滞回比较器的性能和功能。
