数字钳式万用表使用说明书

  • 格式：doc
  • 大小：35.00 KB
  • 文档页数：5

创作时间：二零二一年六月三十日

创作时间：二零二一年六月三十日 数字钳式万用表之南宫帮珍创作

创作时间：二零二一年六月三十日

一、概述

UT250、UT206是一种性能稳定, 平安可靠的33/4位数数字钳形表（一下简称仪表）系列.整机电路设计以年夜规模集成电路双积分A/D转换器为核心, 全量程的过载呵护电路, 共同的外观设计使之成为性能优越的专用电工仪表.

仪表可用于丈量交直流电压、交流电流、电阻、二极管、电路通断、电容、频率／占空比或温度.

二、丈量把持说明

１、交流电流丈量

（１）将功能量程快关置于1000Ａ～交流电流丈量档.

（２）按下板机, 张开钳头把导线夹住两根或以上的分歧电流流向导线的丈量将得不到正确的测来那个结果.

（３）从显示器上读取丈量结果, 为正弦波有效值（平均值响应）.

２、直流电压丈量

（１）将红表笔拔出“Ｖ”插孔, 黑表笔拔出“COM”插孔.

（２）将功能量程开关置于直流电压丈量档, 并将表笔并联到待测电源或负载上.

（３）从显示器上读取丈量结果.

３、交流电压丈量 创作时间：二零二一年六月三十日

创作时间：二零二一年六月三十日 （１）将红表笔拔出“Ｖ”插孔, 黑表笔拔出“COM”插孔.

（２）将功能量程开关置于交流电压丈量档, 并将表笔并联到待测电源或负载上.

（３）从显示器上读取丈量结果, 为正弦波有效值（平均值响应）.

４、电阻丈量

（１）将红表笔拔出“HZΩ”插孔, 黑表笔拔出“COM”插孔.

（2）将功能量程开关置于“Ω”档（电阻丈量功能为默认值）,

并将表笔并联到被测电阻上.

（3）从显示器上读取丈量结果.

5、二极管测试

（1）将红表笔拔出“HZΩ”插孔, 黑表笔拔出“COM”插孔.红表笔极性为“+”.黑表笔极性为“—”.

（2）将功能量程开关置于“”丈量档, 再按SEECTL键选择进入二极管测试功能, 红表笔接到被测二极管的正极, 黑表笔接到二极管的负极.

（3）从显示器上读取被测二极管的近似正向压降值, 一般为0.5～0.8V.

6、电路通断测试

（1）将红表笔拔出“HZΩ”插孔, 黑表笔拔出“COM”插孔. 创作时间：二零二一年六月三十日

创作时间：二零二一年六月三十日 （2）将功能量程开关置于“·）））”档, 再按SEECTL键选择进入电路通断测试功能, 并将表笔并联到被测电路两端.

（3）如果该两端之间的电阻低于70Ω, 内置蜂鸣器将会发出响声暗示被测电路为导通.

7、电容丈量

（1）将红表笔拔出“HZΩ”插孔, 黑表笔拔出“COM”插孔.

（2）将功能量程开关置于“”丈量档, 恢复按SEECTL键进入电容丈量功能, 并将表笔并联到被测电容上.

（3）从显示器上读取丈量结果.

8、频率/占空比丈量

（1）将红表笔拔出“HZΩ”插孔, 黑表笔拔出“COM”插孔.

（2）将功能量程开关置于频率丈量档, 并将表笔并联到待信号源上.

（3）在进行频率丈量时, 按一次Hz键可选择进入占空比丈量功能, 再按一次Hz键则返回频率丈量功能.

（4）在进行电压或电流丈量时, 按一次Hz键即进入频率丈量功能, 再按一次HZ键即进入占空比丈量, 第三次按Hz键则返回原丈量功能.

（5）在使用Hz键转换丈量过程中, 仪表会自动将现时自动量程切至手动量程.要恢复自动量程往返旋转功能量程开关即可. 创作时间：二零二一年六月三十日

创作时间：二零二一年六月三十日 （6）从显示器上读取丈量结果.

9、温度丈量

（1）将温度探头的输出端（正、负极）分别接入仪表“HZΩ”、“COM”

输入插孔.

（2）将功能量程开关置于℃温度丈量档, 将温度探头的测温端置于待测物面上或内部.

（3）从显示器上读取丈量结果.

三、调养和维护

警告：在翻开仪表后盖之前, 应确认钳头和表笔已离开被测电路.

*清洁仪表只能使用湿布和少量洗涤剂, 切忌用化学溶剂擦拭表壳.

*如发现仪表由任何异常, 应立即停止使用并送维修.

*在有需要对仪表进行校验和维修时, 请由有资格的专业维修人员或指定的维修部份维修.

四、平安要求

1、使用前要检查仪表及表笔, 谨防任何损失或不正常的现象.如果发现任何异常情况, 如表笔裸露、机壳破损、液晶显示器无显示等, 请不要进行使用.严禁使用没有后盖和后盖没有盖好的仪表, 否则有电击危险.

2、表笔破损必需更换, 并换上同样型号或相同电气规格的表笔.

3、当仪表正在丈量时, 不要接触裸露的电线、连接器、没有创作时间：二零二一年六月三十日

创作时间：二零二一年六月三十日 使用的输入端或正在丈量的电路.

4、丈量高于直流60V或交流30V以上的电压时, 务必小心谨慎, 切记手指不要超越表笔挡手部份, 防止触电.

5、在不能确定被丈量的年夜小范围时, 将功能量程开关置于最年夜量程位置.切勿超越每个量程所规定的输入极限值.

6、不要丈量高于允许输入值的电压或电流.

7、丈量时功能开关必需置于正确的量程档位, 在功能量程开关转换之前, 必需断开表笔与被测电路的来年逛街, 严禁在丈量进行中转换档位, 以免损坏仪表.

8、进行在线电阻、电容、二极管或电路通断丈量之前, 必需首先将电路中所有电源关断并将所有电容器放电.

9、不要在高温、高湿、易燃、易爆和强磁场环境中的寄存、使用仪表.

10、请勿随意改变仪表内部连线, 以免损坏仪表和危及平安.

11、档LCD显示器显示“”标识表记标帜时, 应及时更换电池, 以确保丈量精度.

创作时间：二零二一年六月三十日

合集下载

钳式万用表的使用方法

钳式万用表的使用方法

钳式万用表的使用方法

钳式万用表的使用方法如下：

1. 交流电压测量：将档位转至交流电压档，红、黑表笔分别插入VΩ、COM插线口，红、黑表笔另一端接入待测点，读取数值。

2. 交直流电流测量：选择合适的电流档位，用钳口完全钳住待测的单根电线，读取数据。注意一般仪表的最大测试电流仅600A，不得测试超过600A以上的电流。

3. 直流电压测量：选择合适的直流电压档，红、黑表笔分别插入VΩ、COM插线口，红、黑表笔另一端接入待测点，读取数值。

4. 电阻之测量：红、黑表笔分别插入VΩ、COM插线口，红、黑表笔另一端接入待测点，读取数值。注意必须在停电的状态下，才能测试电阻。

5. 线路通断测量：红、黑表笔分别插入VΩ、COM插线口，红、黑表笔另一端接入待测点，读取数值。

以上步骤供您参考，具体操作请根据您的实际情况进行调整。

2000 2000 2000 2000 数字式万用表 使用手册说明书

2000 2000 2000 2000 数字式万用表 使用手册说明书

2000数字式万用表

目录:

1、全注意事项

2、特点

3、技术规格

4、仪器结构

5、测量方法

5-1电流测量

5-1-1直流电流测量

5-1-2交流电流测量

5-2电压测量

5-2-1直流电压测量

5-2-2交流电压测量

5-3电阻测量

5-4频率测量

6、其它功能

6-1自动关机功能

6-2信息何持功能

6-3范围保持功能

7、电池更换方法

内容：

1、安全注意事项

●这台仪器的设计，达到IEC出版的61010安全要求，此使用手册告诫使用者有关安全注意事项，以确保仪器的安

全使用。因此，请在使用前仔细阅读。

●手册中标有※，表明使用者必须严格按照说明进行操作。

※警告

⑴在使用仪器前保证读完并理解手册中注意事项。

⑵要根据手册中的方法进行测量及操作。

※危险

⑴切勿测量交/直流电压在600V以上的电路。

⑵切勿在有爆炸性气体环境中使用。（出现易燃性气体或烟、蒸气、雾或者灰尘情况下）

⑶当仪器测试线或你的手湿时切勿进行测量。

⑷测量时，输入切勿超出允许的最大范围。

⑸测量时，切勿打开仪器的电池分隔盖。

※注意

⑴如果仪器出现下列情况，请不要再试图去测量，例如：仪器有明显损坏，测试头受损和有裸露的金属部分。

⑵当测试笔和金属部分暴露在外时，切勿转动功能开关。

⑶在维修仪器时，切勿安装替代的配件。

⑷如果仪器表面潮湿，请勿更换电池。

⑸关上仪器前，夹钳传感器要与测试电路数断开，关上仪器后，打开电池盖，取出电池。

※小心

⑴测量前确认功能选择钮置于下正确的位置。

⑵在做测量时，使用者应该把测试笔放在测试的地方。

⑶避免将仪器暴露于强光下，潮湿环境，露水环境。

⑷使用完毕后，请把范围选择开关设置到“OFF”位置，当长时间不使用本仪器时，请先取出电池再保存。

2、特点

⑴夹钳传感器用来测量60AAC/DC电流，符合仪器许可证标准。⑵在拥挤的区域和紧密的地方易使用夹钳传感器。

⑶在不用夹钳传感器测量时，先关毕在做当前的测量。

⑷自动关机功能。

⑸容易检查连续性的蜂鸣声。

⑹冻结数据读出功能。

⑺显示屏与完整曲线图的刻度是3400个点数。

UNI-Tut203使用说明

UNI-Tut203使用说明

UNI-Tut203使用说明

优利德UT203是交直流两用钳形电流表，还有直流、交流电压、电阻、通断测试、频率等测试功能，测试直流电流时，打到直流电流档，用钳口卡在待测直流电流的导线上就可以直接测量出直流电流。

数字万用表现在，数字式测量仪表已成为主流，有取代模拟式仪表的趋势。与模拟式仪表相比，数字式仪表灵敏度高，准确度高，显示清晰，过载能力强，便于携带，使用更简单。下面以VC9802型数字万用表为例，简单介绍其使用方法和注意事项。

(1)使用方法

a使用前，应认真阅读有关的使用说明书，熟悉电源开关、量程开关、插孔、特殊插口的作用.

b将电源开关置于ON位置。

c交直流电压的测量：根据需要将量程开关拨至DCV（直流）或ACV（交流）的合适量程，红表笔插入V／Ω孔，黑表笔插入COM孔，并将表笔与被测线路并联，读数即显示。

d交直流电流的测量：将量程开关拨至DCA（直流）或ACA（交流）的合适量程，红表笔插入mA孔（＜200mA时）或10A孔（＞200mA时）,黑表笔插入COM孔，并将万用表串联在被测电路中即可。测量直流量时，数字万用表能自动显示极性。

e电阻的测量：将量程开关拨至Ω的合适量程，红表笔插入V／Ω孔，黑表笔插入COM孔。如果被测电阻值超出所选择量程的最大值，万用表将显示“1”，这时应选择更高的量程。测量电阻时，红表笔为正极，黑表笔为负极，这与指针式万用表正好相反。因此，测量晶体管、电解电容器等有极性的元器件时，必须注意表笔的极性。

(2).使用注意事项

a如果无法预先估计被测电压或电流的大小，则应先拨至最高量程挡测量一次，再视情况逐渐把量程减小到合适位置。测量完毕，应将量程开关拨到最高电压挡，并关闭电源。

b满量程时，仪表仅在最高位显示数字“1”，其它位均消失，这时应选择更高的量程。

c测量电压时，应将数字万用表与被测电路并联。测电流时应与被测电路串联，测直流量时不必考虑正、负极性。

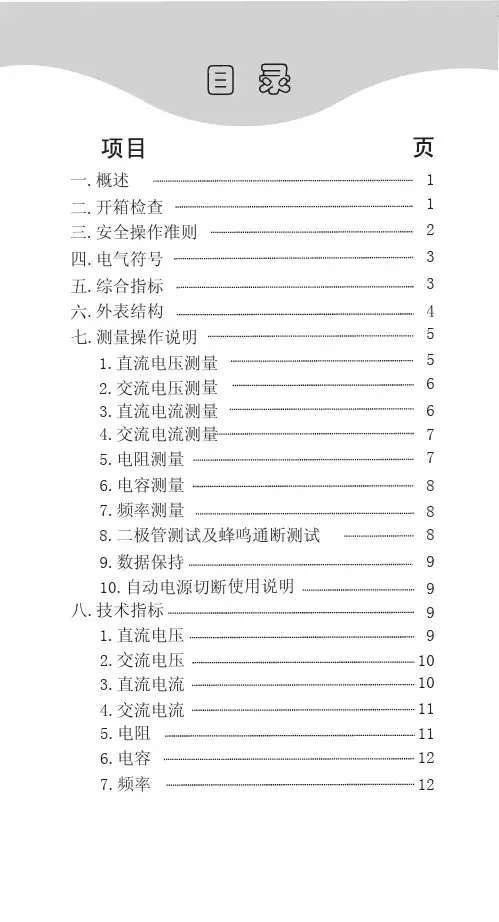

UT57数字万用表使用说明书
