条形码技术与电子标签

Ｚｉｄｏｎｇｈｕａ　Ｙｕ　Ｋｏｎｇｚｈｉ◆自动化与控制一　

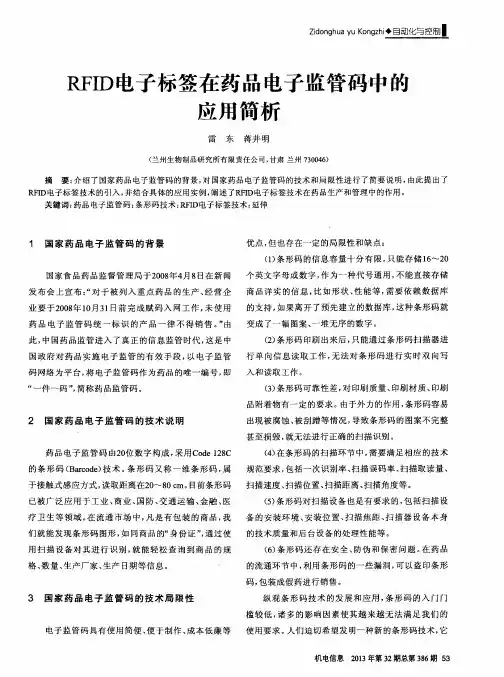

ＲＦＩＤ电子标签在药品电子监管码中的　

应用简析　

雷东蒋井明　

（兰州生物制品研究所有限责任公司，甘肃兰州７３００４６）　

摘要：介绍了国家药品电子监管码的背景，对国家药品电子监管码的技术和局限性进行了简要说明，由此提出了　ＲＦＩＤ电子标签技术的引入，并结合具体的应用实例，阐述ＴＲＦＩＤ电子标签技术在药品生产和管理中的作用。　关键词：药品电子监管码；条形码技术；ＲＦＩＤ电子标签技术；延伸　

１　国家药品电子监管码的背景　

国家食品药品监督管理局于２００８年４月８日在新闻　

发布会上宣布：“对于被列入重点药品的生产、经营企　

业要于２００８年ｌ０月３１目前完成赋码入网工作，未使用　

药品电子监管码统一标识的产品一律不得销售。”由　

此，中国药品监管进入了真正的信息监管时代，这是中　

国政府对药品实施电子监管的有效手段，以电子监管　

码网络为平台，将电子监管码作为药品的唯一编号，即　

“一件～码”，简称药品监管码。　

２　国家药品电子监管码的技术说明　

药品电子监管码由２０位数字构成，采用Ｃｏｄｅ　１２８Ｃ　

的条形码（Ｂａｒｃｏｄｅ）技术。条形码又称一维条形码，属　

于接触式感应方式，读取距离在２０￣８０　ｃｍ。目前条形码　

已被广泛应用于工业、商业、国防、交通运输、金融、医　

疗卫生等领域。在流通市场中，凡是有包装的商品，我　

们就能发现条形码图形，如同商品的“身份证”，通过使　

用扫描设备对其进行识别，就能轻松查询到商品的规　

格、数量、生产厂家、生产日期等信息。　

３国家药品电子监管码的技术局限性　

电子监管码具有使用简便、便于制作、成本低廉等　优点，但也存在一定的局限性和缺点：　

（１）条形码的信息容量十分有限，只能存储１６￣２０　

个英文字母或数字，作为一种代号通用，不能直接存储　

商品详实的信息，比如形状、性能等，需要依赖数据库　

的支持，如果离开了预先建立的数据库，这种条形码就　

电子标签与条码的区别

1. 快速扫描：电子标签可以批量扫描，每秒钟可以读取多个，一次最多能读几百个，而条形码一次只能一个。

2. 电子标签拥有全球唯一ID号，能区别逐个货物，条码只能进行类识别。

3. 电子标签可读可写，可根据需要将逐个货物信息（生产厂、生产日期、发货时间、目的地等）写入电子标签，条码只能读取。

4. 抗污染能力和耐久性：传统条形码的载体是纸张，因此容易受到污染，但电子标签对水、油和化学药品等物质具有很强抵抗性。此外，由于条形码是附于塑料袋或外包装纸箱上，所以特别容易受到折损；RFID卷标是将数据存在芯片中，因此可以免受污损。

5. 可重复使用：现今的条形码印刷上去之后就无法更改，电子标签则可以重复的更新标签内的数据，可重复使用10万次。

6. 穿透性和无屏障阅读：在被覆盖的情况下，电子标签能够穿透纸张、木材和塑料等非金属或非透明的材质，并能够进行穿透性通信。而条形码扫描机必须在近距离而且没有物体阻挡的情况下，才可以辨读条形码。

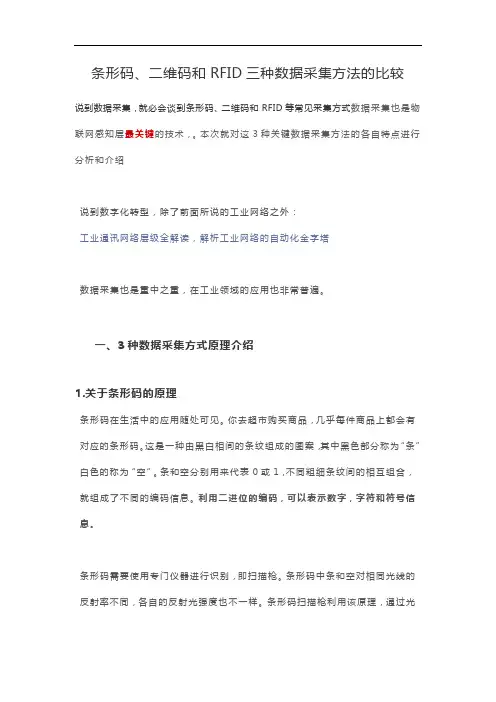

条形码、二维码和RFID三种数据采集方法的比较

说到数据采集，就必会谈到条形码、二维码和RFID等常见采集方式数据采集也是物联网感知层最关键的技术，。本次就对这3种关键数据采集方法的各自特点进行分析和介绍

说到数字化转型，除了前面所说的工业网络之外：

工业通讯网络层级全解读，解析工业网络的自动化金字塔

数据采集也是重中之重，在工业领域的应用也非常普遍。

一、3种数据采集方式原理介绍

1.关于条形码的原理

条形码在生活中的应用随处可见。你去超市购买商品，几乎每件商品上都会有对应的条形码。这是一种由黑白相间的条纹组成的图案，其中黑色部分称为“条”白色的称为“空”。条和空分别用来代表0或1，不同粗细条纹间的相互组合，就组成了不同的编码信息。利用二进位的编码，可以表示数字，字符和符号信息。

条形码需要使用专门仪器进行识别，即扫描枪。条形码中条和空对相同光线的反射率不同，各自的反射光强度也不一样。条形码扫描枪利用该原理，通过光

学传感器检测来自不同发射区的不同反射光，对条形码进行识别。条形码标签可以用普通纸打印，也可以使用专门的标签纸打印。

2.关于二维码的原理

随着技术的进步，二维码逐渐被大众所熟知，如今随处可见的支付宝和微信支付的二维码信息，确实方便了人们的生活。前面我们聊了视觉识别中的二维码：

工业中的视觉识别 | 三分钟了解二维码的前世今生

三分钟的视频，但是非常清晰和明了的讲解二维码的特征，当然如果你不喜欢看视频，可以看下面的文字版。

二维码和被认为是一维条码的替代产品之一，一维条码主要是由黑白相间的条纹构成，在条纹下方有英文字母或阿拉伯数字构成的序列，主要用来存储商品的信息。

而二维码通常为方形结构，是点阵形式，用黑白相间的几何图形来记录数据符号信息的，是由某种特定的几何图形按一定的规律分布在平面上。由于，二维码是采用横向和纵向两个方面都是存储信息，因此相对一维条码来时，信息存储量大，且条码所占面积较小。

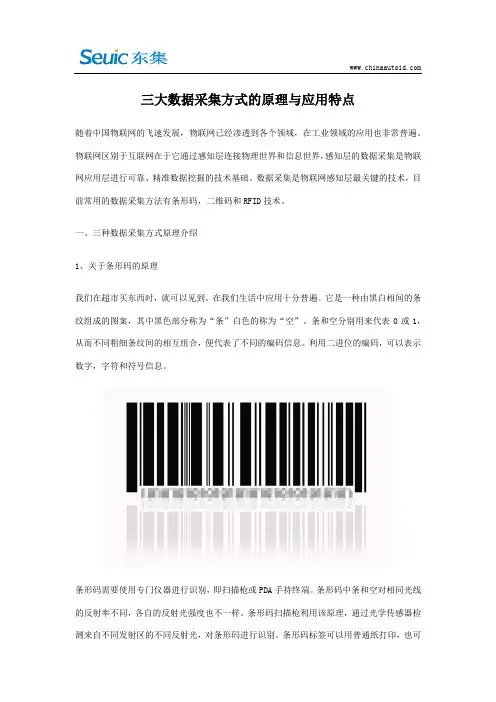

三大数据采集方式的原理与应用特点

随着中国物联网的飞速发展，物联网已经渗透到各个领域，在工业领域的应用也非常普遍。物联网区别于互联网在于它通过感知层连接物理世界和信息世界，感知层的数据采集是物联网应用层进行可靠、精准数据挖掘的技术基础。数据采集是物联网感知层最关键的技术，目前常用的数据采集方法有条形码，二维码和RFID技术。

一、三种数据采集方式原理介绍

1、关于条形码的原理

我们在超市买东西时，就可以见到。在我们生活中应用十分普遍。它是一种由黑白相间的条纹组成的图案，其中黑色部分称为“条”白色的称为“空”。条和空分别用来代表0或1，从而不同粗细条纹间的相互组合，便代表了不同的编码信息。利用二进位的编码，可以表示数字，字符和符号信息。

条形码需要使用专门仪器进行识别，即扫描枪或PDA手持终端。条形码中条和空对相同光线的反射率不同，各自的反射光强度也不一样。条形码扫描枪利用该原理，通过光学传感器检测来自不同发射区的不同反射光，对条形码进行识别。条形码标签可以用普通纸打印，也可

以使用专门的标签纸打印。

2.关于二维码的原理

二维码可以看作条形码的升级版。条形码是一维的，它只有横向记录信息，纵向是不记录信息的，纵向剪短，记录的信息不受影响。二维码是二维的，两个方向都记录信息。

二维码也利用二进制表示信息的。二维码就是把信息翻译成黑白小方块，然后组成一个大方块。相比于只在一个维度上，携带信息的条形码，二维码在两个维度上都携带了信息，也就做成了这个方块状的样子。在二维码编码中，白色小方块表示0，黑色小方块表示1。用二进制编码表示了数字，字母，符号和汉字信息。所有二维码角上都有三个相同的方块，是用来给扫描定位的，不管正着扫，倒着扫，还是斜着扫，扫出来的结果都是一样的。

3.关于RFID的原理

RFID和条形码、二维码不同，条形码和二维码都可以认为是打印在纸片上的图案，编码在图案上的黑白条或黑白格子里，没有芯片。RFID是电子标签，信息是保存在芯片里的，芯片可以读写。使用的打印机也是专门的打印机，能够在芯片上写入信息。
