轴与轴承配合公差对照表

1 请教轴承与轴的配合公差标准

轴承内径公差带的位置和大小与一般基准孔不同，（G与E）或（0与6）滚动轴承的内径是有特殊公差带位置的基准孔,各精度等级轴承内径的公差带从零线起向下布置,上偏差为零,下偏差为负值.轴承外径公差带位置与基轴制类似,从零线起向下布置.

①当轴承内径公差带与轴公差带构成配合时，在一般基孔制中原属过渡配合的公差代号将变为过赢配合，如k5、k6、m5、m6、n6等，但过赢量不大；当轴承内径公差代与h5、h6、g5、g6等构成配合时，不在是间隙而成为过赢配合。

②轴承外径公差带由于公差值不同于一般基准轴，也是一种特殊公差带，大多情况下，外圈安装在外壳孔中是固定的，有些轴承部件结构要求又需要调整，其配合不宜太紧，常与H6、H7、J6、J7、Js6、Js7等配合。

选用与滚动轴承的精度有关，①与G（0）级轴承配合的轴，其公差等级一般为IT6，外壳孔为IT7；

②与E（6）、D（5）级轴承配合，轴一般为IT5，外壳孔为IT6。

要看具体使用条件，如果对轴是旋转负荷，转速较高，负荷较大，则要求紧一些；如是静止负荷，则可松些；也要看安装方式，如果内外圈同时安装，为装配方便计，也应松些； v1.0 可编辑可修改

2

一般情况下，轴一般标0～＋0。005 如果是不常拆的话，就是＋0。005～＋0。01的过盈配合就可以了，如果要常常的拆装就是过渡配合就可以了。我们还要考虑到轴材料本身在转动时候的热胀，所以轴承越大的话，最好是－0。005～0的间隙配合，最大也不要超过0。01的间隙配合 一个老的工程师告诉我的经验！！还有一条就是动圈过盈，静圈间隙

，

要不０.０３，０.０５

经验加实践，肯定没问题．．至于什么时候正，什么时候负就不用我说了吧

微型轴承与轴的配合公差标准

微型轴承与轴的配合公差标准：精确运转的“魔法秘诀”

嘿，你知道吗？在机械的奇妙世界里，就像哈利·波特要有精准的魔法咒语一样，微型轴承与轴的配合也有它神秘的“公差标准”，要是不遵守，小心整个机械装置变成“调皮捣蛋鬼”，给你带来无尽的麻烦哦！

**“紧密相拥：精度的关键一步”**

在微型轴承与轴的配合中，紧密相拥可是精度的关键一步哟！“就像一对恩爱的情侣，要亲密无间但又不能过于束缚。” 微型轴承与轴的配合公差要求非常精确，这直接影响到机械设备的性能和寿命。比如说，如果公差过大，就像情侣之间有了巨大的缝隙，会导致轴在轴承内晃动，增加磨损，噪音也会像“摇滚乐现场”一样震耳欲聋。而公差过小呢，轴就像被紧紧束缚的“囚犯”，转动困难，甚至会出现卡死的情况。这可绝不是危言耸听！想象一下，一台精密的仪器因为这小小的公差问题而“罢工”，那损失可就大了去啦！所以，在选择微型轴承与轴的配合公差时，一定要像挑选完美的情侣组合一样，谨慎再谨慎！

**“温度的考验：热胀冷缩别小瞧”**

“热胀冷缩，这可是微型轴承与轴配合的‘调皮小鬼’！”在不同的工作温度下，轴和轴承都会发生尺寸的变化。这就像是天气变化时，我们会增减衣服一样。如果不考虑温度的影响，在高温环境下，轴可能会膨胀得太大，导致与轴承的配合过紧；而在低温环境中，轴又可能收缩过多，配合变得过松。这就好比你穿着不合身的衣服去参加重要活动，要么太紧行动不便，要么太松显得邋遢。为了避免这种尴尬，在确定配合公差标准时，一定要把温度这个“调皮小鬼”考虑进去，不然它会给你带来意想不到的“恶作剧”！

**“材料的魔法：选对才能完美搭档”**

“材料的选择，那可是微型轴承与轴配合的‘魔法药水’！”不同的材料具有不同的特性，就像不同的魔法药水有不同的功效。比如，有些材料硬度高，耐磨性好，但可能延展性较差；而有些材料则相反。在选择微型轴承与轴的材料时，要根据具体的工作条件和要求来决定。如果选错了材料，就像给魔法师用错了魔法药水，不仅无法施展强大的魔法，还可能会引发“魔法爆炸”！比如说，在高速运转的情况下，就得选择高强度、耐高温的材料，不然设备可能会瞬间“崩溃大哭”。

轴与轴承配合公差尺寸

交轴(Axial Shaft)与轴承(Bearing)配合的公差(Tolerance)是用来确保交轴及其配件之间互操作性，以及轴承的有效运转。交轴与轴承的配合公差由ISO公布的标准QU.IT-084定义。

交轴的通常公差是0.01mm。如果单件机械公差要求高，最小侧公差可以低至0.02mm。当运行时，交轴与轴承之间的配合公差比机械公差低。

轴承配合公差也受到HP等公布的标准的规定。依据标准，根据外圈尺寸的不同，轴承配合公差有多种，如端面公差 (end-play)、圆轴公差 (radial fitting)、锥轴公差

(taper fitting)、圆度公差 (roundness tolerance) 等。此外，安装紧固螺栓的螺纹精度也是需要考虑的。

端面公差 (end-play) 即轴承内外圈的间隙，其公差的限度分为2个等级，分别是0-0.175mm 和 0-0.35mm；

圆轴公差 (radial fitting) 即轴承和底座、轴承夹紧元件或柱面之间的垂直游隙，其公差在 0-0.06mm 之间；

圆度公差 (roundness tolerance) 即轴承的外圈圆度偏差，其公差在 0-0.0045mm

之间；

安装紧固螺栓的螺纹精度要求符合ISO metric thread standards。

正确的安装和调整交轴和轴承配合，有利于轴承长期正常运转，确保轴承性能，减少耗能、提高及延长使用寿命，有助于降低停机维修成本，得到预期的机械性能。

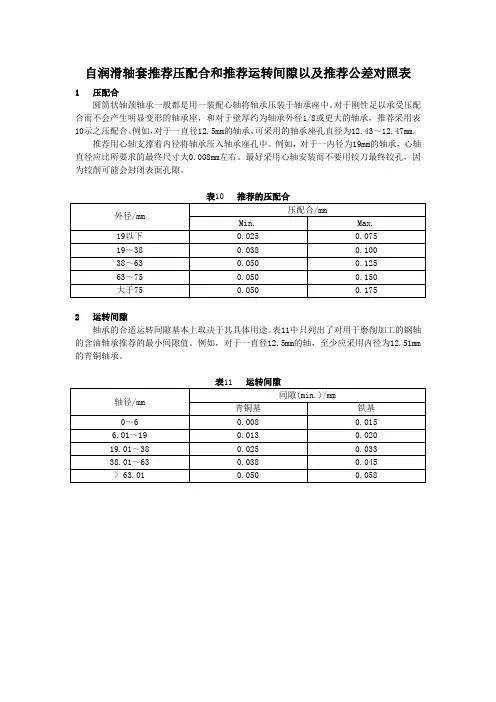

自润滑轴套推荐压配合和推荐运转间隙以及推荐公差对照表

1 压配合

圆筒状轴颈轴承一般都是用一装配心轴将轴承压装于轴承座中。对于刚性足以承受压配

合而不会产生明显变形的轴承座，和对于壁厚约为轴承外径1/8或更大的轴承，推荐采用表

10示之压配合。例如，对于一直径12.5mm的轴承，可采用的轴承座孔直径为12.43～12.47mm。

推荐用心轴支撑着内径将轴承压入轴承座孔中。例如，对于一内径为19mm的轴承，心轴

直径应比所要求的最终尺寸大0.008mm左右。最好采用心轴安装而不要用铰刀最终铰孔，因

为铰削可能会封闭表面孔隙。

表10 推荐的压配合 外径/mm 压配合/mm

Min. Max.

19以下 0.025 0.075

19～38 0.038 0.100

38～63 0.050 0.125

63～75 0.050 0.150

大于75 0.050 0.175

2 运转间隙

轴承的合适运转间隙基本上取决于其具体用途。表11中只列出了对用于磨削加工的钢轴

的含油轴承推荐的最小间隙值。例如，对于一直径12.5mm的轴，至少应采用内径为12.51mm

的青铜轴承。

表11 运转间隙

轴径/mm 间隙(min.)/mm

青铜基 铁基

0～6 0.008 0.015

6.01～19 0.013 0.020

19.01～38 0.025 0.033

38.01～63 0.038 0.045

> 63.01 0.050 0.058
