常用型钢规格表

W.

工字型钢、角钢、槽钢、管材、圆钢、方管

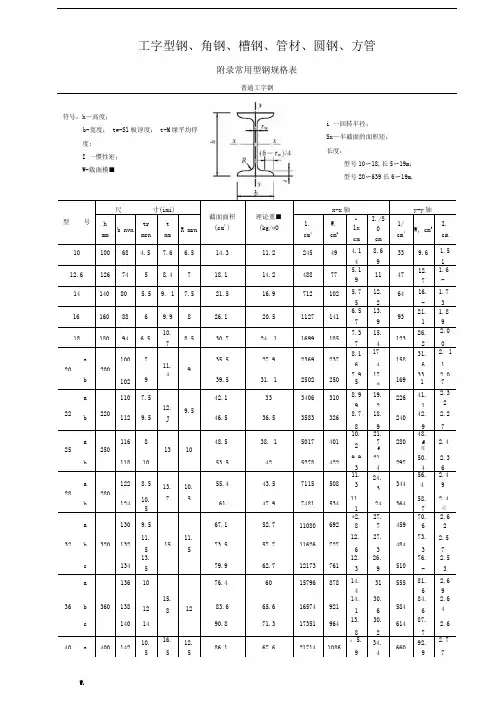

附录常用型钢规格表

普通工字钢

符号：h—高度；

b-宽度； tw-Sl板谆度； t-M缘平均俘度;

I 一惯性矩；

W-裁面模■

型 号 尺 寸(imi)

截面面积

(cm') 理论重■

(kg/«O x-x轴 y-y轴

h

mm b nvn tr

mrn t

nm R mrn 1.

cm4 W.

cm1 •

lx

cm I./S

0

cm 1/

cm4 W, cmJ I.

cm

10

100 68 4.5 7.6 6.5 14.3 11.2 245 49 4.1 8.6 33 9.6 1.5

4 9 1

12.6 126 74 5 8.4 7 18.1 14.2 488 77 5.1

9 11 47 12.

7 1.6

-

14

140 80 5.5 9. 1 7.5 21.5 16.9 712 102 5.7 12. 64 16. 1.7

5 2 - 3

16 160 88 6 9.9 8 26.1 20.5 1127 141 6.5

7 13.

9 93 21.

1 1.8

9

10.

7.3 15.

26. 2.0

18 180 94 6.5 8.5 30.7 24. 1 1699 185 123

7 7 4 2 0

8.1 17

31. 2. 1

a 100 7 35.5 27.9 2369 237 158

11. 6 4 6 1 20 200 9

4 7 9 17. 33. 2.0 b 102 9 39.5 31. 1 2502 250 5 * 169 1 7

a

110 7.5

42.1 33 3406 310 8.9 19. 226 41. 2.3

参考内容# 工字型钢、角钢、槽钢、管材、圆钢、方管

附录 常用型钢规格表

普通工字钢

符号：h—高度；

b—宽度；

tw—腹板厚度；

t—翼缘平均厚度；

I—惯性矩；

W—截面模量

i—回转半径；

Sx—半截面的面积矩；

长度：

型号10～18，长5～19m；

型号20～63，长6～19m。

型 号 尺 寸（mm） 截面面积(cm2) 理论重量(kg/m) x-x轴 y-y轴

h

mm b

mm tw

mm t

mm R

mm Ix

cm4 Wx

cm3 ix

cm Ix/Sx

cm Iy

cm4 Wy

cm3 Iy

cm

10 100 68 4.5 7.6 6.5 14.3 11.2 245 49 4.14 8.69 33 9.6 1.51

12.6 126 74 5 8.4 7 18.1 14.2 488 77 5.19 11 47 12.7 1.61

14 140 80 5.5 9.1 7.5 21.5 16.9 712 102 5.75 12.2 64 16.1 1.73

16 160 88 6 9.9 8 26.1 20.5 1127 141 6.57 13.9 93 21.1 1.89

18 180 94 6.5 10.7 8.5 30.7 24.1 1699 185 7.37 15.4 123 26.2 2.00

20 a 200 100 7 11.4 9 35.5 27.9 2369 237 8.16 17.4 158 31.6 2.11

b 102 9 39.5 31.1 2502 250 7.95 17.1 169 33.1 2.07

22 a

220 110 7.5

12.3 9.5 42.1 33 3406 310 8.99 19.2 226 41.1 2.32

b 112 9.5 46.5 36.5 3583 326 8.78 18.9 240 42.9 2.27

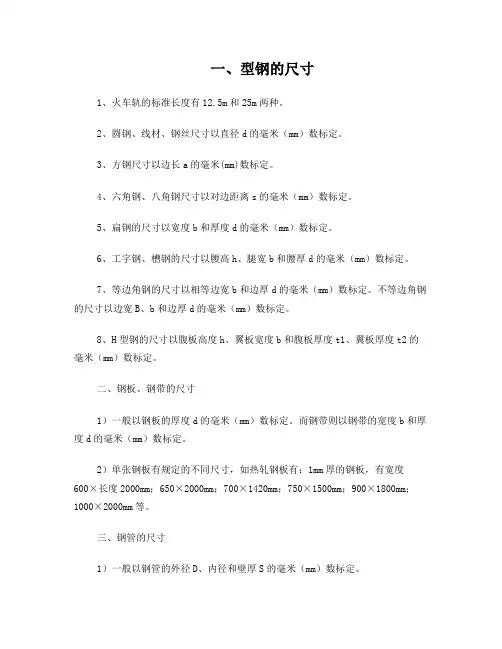

一、型钢的尺寸

1、火车轨的标准长度有12.5m和25m两种。

2、圆钢、线材、钢丝尺寸以直径d的毫米（mm）数标定。

3、方钢尺寸以边长a的毫米(mm)数标定。

4、六角钢、八角钢尺寸以对边距离s的毫米（mm）数标定。

5、扁钢的尺寸以宽度b和厚度d的毫米（mm）数标定。

6、工字钢、槽钢的尺寸以腰高h、腿宽b和腰厚d的毫米（mm）数标定。

7、等边角钢的尺寸以相等边宽b和边厚d的毫米（mm）数标定。不等边角钢的尺寸以边宽B、b和边厚d的毫米（mm）数标定。

8、H型钢的尺寸以腹板高度h、翼板宽度b和腹板厚度t1、翼板厚度t2的毫米（mm）数标定。

二、钢板、钢带的尺寸

1）一般以钢板的厚度d的毫米（mm）数标定。而钢带则以钢带的宽度b和厚度d的毫米（mm）数标定。

2）单张钢板有规定的不同尺寸，如热轧钢板有：1mm厚的钢板，有宽度600×长度2000mm；650×2000mm；700×1420mm；750×1500mm；900×1800mm；1000×2000mm等。

三、钢管的尺寸

1）一般以钢管的外径D、内径和壁厚S的毫米（mm）数标定。

2）每种钢管有规定的不同尺寸，如无缝钢管外径50mm的，壁厚有2.5-10mm的15种；或者说相同壁厚5mm的，外径有32-195mm的29种。又如焊接钢管公称口径25mm的壁厚有3.25mm的普通钢管和4mm的加厚钢管。

附录 常用型钢规格表

普通工字钢

符号：h—高度；

b—宽度；

tw—腹板厚度；

t—翼缘平均厚度；

I—惯性矩；

W—截面模量 i—回转半径；

Sx—半截面的面积矩；

长度：

型号10～18，长5～19m；

型号20～63，长6～19m。

型

号 尺 寸（mm） 截面面积(cm2) 理论重量(kg/m) x-x轴 y-y轴

h

mm b

mm tw

mm t

mm R

mm Ix

cm4 Wx

cm3 ix

cm Ix/Sx

百度文库・让每个人平等地捉升自我

1

i-回转半径：

sx—rm面的面枳矩： 长度：

型号10-18.长5〜19m：

型号20-63.长6〜19m.

型 号 尺 寸

(cm2) 理论重At

• kg/m) x-x轴 y-y轴

h

mm b mm

mm l mm R

mm lx

cm4 wx cm' ii

cm li/Sx

cm ly

cm4 Wy cm' b

cm

10 100 68 4.5 7.6 6.5 14.3 11.2 245 49 4.14 8.69 33 9.6 1.51

12.6 126 74 5 S.4 7 l&l 14.2 488 77 5.19 11 47 12.7 1.61

14 140 80 5.5 9」 7.5 21.5 16.9 712 102 5.75 12.2 64 16.1 1.73

16 160 88 6 9.9 8 26.1 20.5 1127 141 6.57 13.9 93 21.1 1.89

18 180 94 6.5 10.7 8.5 30.7 24」 1699 185 7.37 15.4 123 26.2 2.00

a

100 ?

35.5 27.9 2369 237 &16 17.4 158 31.6 2」1

20 b 200 102 9 11.4 9 39.5 31.1 2502 250 7.95 17.1 169 33.1 2.07

a

110 7.5

42.1 33 3406 310 &99 19.2 226 41.1 2.32

22 b 220 112 9.5 12.3 9.5 46.5 36.5 3583 326 8.78 1&9 240 42.9 2.27

a

116 8

48.5 3&1 5017 401 10.2 21.7 2B0 48.4 2.4

25 b 250 118 10 13 10 53.5 42 5278 422 9.93 21.4 297 50.4 2.36
