齿轮传动的方式

一、齿轮传动的工作原理

齿轮传动是利用齿轮的啮合传递动力和运动的一种机械传动方式。它主要由两个或多个齿轮组成，通过齿轮之间的啮合来传递动力和运动。齿轮传动主要有直齿轮传动、斜齿轮传动、锥齿轮传动、蜗杆传动等多种形式，不同的传动形式有其各自特点和适用范围。

二、齿轮传动的优点

1. 传动效率高：齿轮传动由于齿轮啮合的方式，传动效率较高，通常可达到95以上。

2. 精度和稳定性好：齿轮传动具有传动精度高、运行稳定的特点，适用于对传动精度要求较高的场合。

3. 传动比范围广：齿轮传动可以实现多种传动比，适用范围广泛，能够满足不同场合的传动需求。

4. 承载能力大：齿轮传动由于啮合齿轮的设计和制造工艺，具有较大的承载能力，适用于大功率、大扭矩的传动。

三、齿轮传动的缺点

1. 噪音大：齿轮传动在工作时会产生一定的噪音，对某些对噪音有严格要求的场合不太适用。

2. 成本较高：齿轮传动的制造和安装成本相对较高，一些小型机械设备可能不适合采用齿轮传动。

3. 需要润滑：齿轮传动在工作时需要一定的润滑条件，如果润滑条件不足，可能会导致齿轮传动寿命缩短。

四、齿轮传动的应用领域

齿轮传动广泛应用于机械设备中，包括但不限于：

1. 汽车行业：汽车的变速箱、巡航系统等均采用齿轮传动。

2. 工程机械：各类挖掘机、起重机等工程机械设备中也广泛采用齿轮传动。

3. 船舶行业：船舶的主机、辅机等传动系统采用齿轮传动。

4. 机床行业：各类数控机床、加工中心等机床设备的主轴传动系统通常采用齿轮传动。

5. 风力发电：风力发电机组中的传动系统也常采用齿轮传动。

五、齿轮传动的发展趋势

1. 齿轮材料的发展：随着材料科学的不断进步，新型的齿轮材料将会逐渐取代传统的材料，提高齿轮传动的使用寿命和可靠性。

2. 精密制造技术的应用：精密制造技术的应用将进一步提高齿轮传动的精度和稳定性。

3. 绿色环保：绿色环保的要求将促使齿轮传动减少噪音、提高传动效率，以满足环保要求和能源节约的需求。

博学笃行 自强不息

1

伞齿轮传动

引言

伞齿轮传动是一种常见的机械传动方式，被广泛应用于各个领域，从汽车发动机到工业机械，从家用电器到航天器械，都能看到伞齿轮传动的身影。本文将从伞齿轮传动的原理、结构和应用领域等方面进行介绍。

一、伞齿轮传动的原理

伞齿轮传动是一种基于齿轮原理的机械传动方式，通过齿轮的嵌合传递动力和扭矩。伞齿轮传动由一个主动轮和一个被动轮组成，主动轮通过齿轮来驱动被动轮。伞齿轮传动的主要原理是通过齿轮之间相互啮合，实现动力的传输。伞齿轮传动主要采用直齿轮或斜齿轮，角齿轮和圆弧齿轮等不常见。

二、伞齿轮传动的结构

伞齿轮传动通常由几个组成部分构成，包括主动轮、被动轮和传动轴等。主动轮通常固定在输入轴上，而被动轮则通过齿轮连接到输出轴上。伞齿轮传动的齿轮通常由金属材料制成，以确保其耐用性和可靠性。 博学笃行 自强不息

2

伞齿轮传动中的主动轮和被动轮之间的齿轮啮合形成了传动比。传动比决定了主动轮和被动轮的转速之间的关系，以及输出轴的转矩。伞齿轮传动的优点之一是它可以通过改变齿轮的大小和数量来调整传动比，以满足不同需求。

三、伞齿轮传动的应用领域

伞齿轮传动广泛应用于各个领域，包括汽车工业、航空航天工业、工业机械和家用电器等。以下是一些典型的应用领域：

1. 汽车发动机：伞齿轮传动在汽车发动机中起到了非常重要的作用。它将发动机的动力传递到驱动轮上，从而实现汽车的运动。伞齿轮传动在汽车发动机中需要具备高扭矩和高耐久性。

2. 工业机械：伞齿轮传动在各种工业机械中广泛应用。例如，它被用于机床、起重机、输送机等。在这些应用中，伞齿轮传动需要具备高传动效率和高精度。

3. 家用电器：伞齿轮传动也被应用于一些家用电器中，如洗衣机和搅拌机等。在这些应用中，伞齿轮传动需要具备可靠性和低噪音。

结论 博学笃行 自强不息

3

伞齿轮传动作为一种常见的机械传动方式，被广泛应用于各个领域。它通过齿轮之间的啮合传递动力和扭矩，实现了机械设备的正常运转。它具备传动效率高、扭矩大和耐久性强的优点，因此在汽车工业、航空航天工业、工业机械和家用电器等领域中发挥着重要作用。随着技术的不断发展，伞齿轮传动将会在更多领域得到应用。

1 齿轮传动

第一节、齿轮传动的类型及应用

一、概念：齿轮机构是由齿轮副组成的传递运动和动力的装置。

二、齿轮传动的类型：

（一）两轴平行：

按轮齿方向分为直齿圆柱齿轮传动、斜齿圆柱齿轮传动

按啮合情况分为人字齿圆柱齿轮传动、外啮合齿轮传动、内啮合齿轮传动

（二）两轴不平行时：

相交轴齿轮传动

齿轮的种类很多，可以按不同方法进行分类。

（1） 根据轴的相对位置，可分为两大类：即平面齿轮传动（两轴平行）与空间齿轮传动（两轴不平行时）

（2）按工作时圆周速度的不同，分低速、中速、高速三种。

（3）按工作条件不同，分为闭式齿轮传动（封闭在箱体内，并能保证良好润滑的齿轮传动）、半开式齿轮传动（齿轮浸入油池，有护罩，但不封闭）和开式齿轮传动（齿轮暴露在外，不能保证良好的润滑）三种。

（4）按齿宽方向齿与轴的歪斜形式，分直齿、斜齿和曲齿三种。

（5）按齿轮的齿廓曲线不同，分为渐开线齿轮、摆线齿轮和圆弧齿轮等几种。

（6）按齿轮的啮合方式，分为外啮合齿轮传动、内啮合齿轮传动和齿条传动。

三、齿轮传动的应用：

1、传动比：122112zznni

式中n1、n2表示主从动轮的转速，z1、z2表示主从动轮的齿数

2、应用特点：

优点：

缺点：

2 第二节、渐开线齿廓

一、齿轮传动对齿廓曲线的基本要求：

一是传动要平稳，二是承载能力要强

二、渐开线的形成、性质：

1、渐开线的形成：

2、渐开线的性质：

三、渐开线齿廓啮合基本定律：

四、渐开线齿廓的啮合特点：

1、传动比恒定

2、

3、

4、

第三节、渐开线标准直齿圆柱齿轮的基本参数和几何尺寸计算

【复习】

1、齿轮传动的分类及特点

2、渐开线齿轮的性质

【新授】

一、齿轮各部分的名称：

1、齿槽：

2、齿顶圆：

3、齿根圆：

4、齿厚：

5、齿槽宽：

6、分度圆：

7、齿距：

8、齿高：

9、齿顶高：

10、齿根高：

11、齿宽：

二、主要参数： 3 1、齿形角就单个齿轮而言，在端平面上，过断面齿廓上任意一点的径向直线与齿廓在该点的切线所夹的锐角为该点的齿形角。

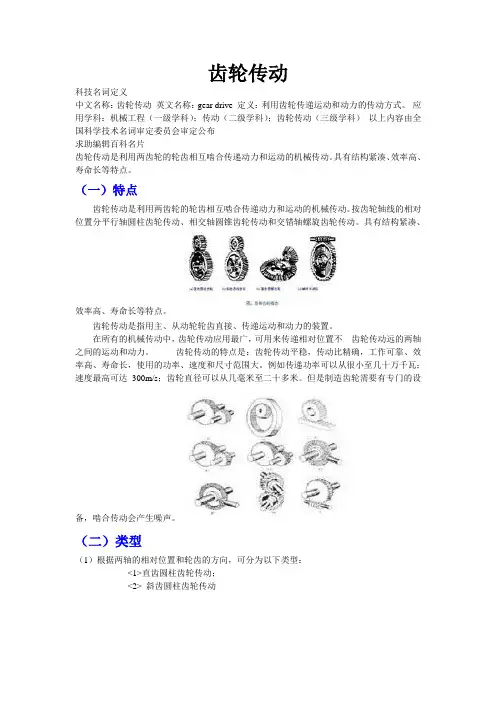

齿轮传动

科技名词定义

中文名称：齿轮传动 英文名称：gear drive 定义：利用齿轮传递运动和动力的传动方式。 应用学科：机械工程（一级学科）；传动（二级学科）；齿轮传动（三级学科） 以上内容由全国科学技术名词审定委员会审定公布

求助编辑百科名片

齿轮传动是利用两齿轮的轮齿相互啮合传递动力和运动的机械传动。具有结构紧凑、效率高、寿命长等特点。

（一）特点

齿轮传动是利用两齿轮的轮齿相互啮合传递动力和运动的机械传动。按齿轮轴线的相对位置分平行轴圆柱齿轮传动、相交轴圆锥齿轮传动和交错轴螺旋齿轮传动。具有结构紧凑、效率高、寿命长等特点。

齿轮传动是指用主、从动轮轮齿直接、传递运动和动力的装置。

在所有的机械传动中，齿轮传动应用最广，可用来传递相对位置不 齿轮传动远的两轴之间的运动和动力。 齿轮传动的特点是：齿轮传动平稳，传动比精确，工作可靠、效率高、寿命长，使用的功率、速度和尺寸范围大。例如传递功率可以从很小至几十万千瓦；速度最高可达300m/s；齿轮直径可以从几毫米至二十多米。但是制造齿轮需要有专门的设备，啮合传动会产生噪声。

（二）类型

（1）根据两轴的相对位置和轮齿的方向，可分为以下类型：

<1>直齿圆柱齿轮传动；

<2> 斜齿圆柱齿轮传动 <3>人字齿轮传动；

<4>锥齿轮传动；

<5>交错轴斜齿轮传动。

（2）根据齿轮的工作条件，可分为：

<1>开式齿轮传动式齿轮传动，齿轮暴露在外，不能保证良好的润滑。

<2>半开式齿轮传动，齿轮浸入油池，有护罩，但不封闭。

<3>闭式齿轮传动，齿轮、轴和轴承等都装在封闭箱体内，润滑条件良好，灰沙不易进入，安装精确，轮传动有良好的工作条件，是应用最广泛的齿轮传动。

齿轮传动可按其轴线的相对位置分类。

齿轮传动按齿轮的外形可分为圆柱齿轮传动、锥齿轮传动、非圆齿轮传动、齿条传动和蜗杆传动。
