天然气制甲醇的生产工艺流程

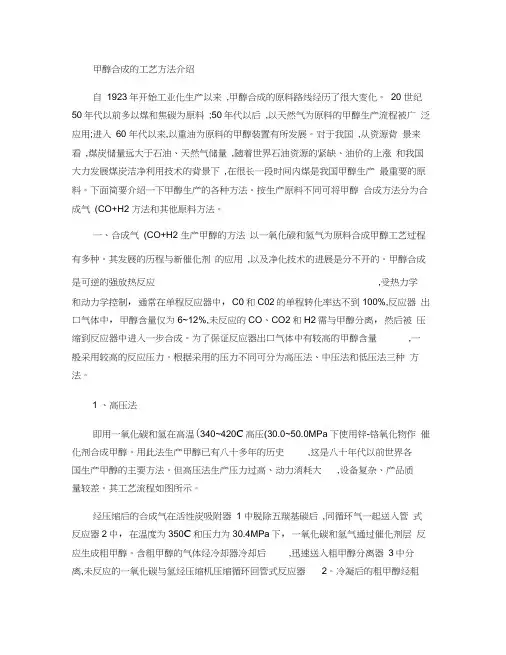

甲醇合成的工艺方法介绍

自 1923年开始工业化生产以来 ,甲醇合成的原料路线经历了很大变化。 20 世纪

50年代以前多以煤和焦碳为原料 ;50年代以后 ,以天然气为原料的甲醇生产流程被广 泛应用;进入 60 年代以来,以重油为原料的甲醇装置有所发展。对于我国 ,从资源背 景来看 ,煤炭储量远大于石油、天然气储量 ,随着世界石油资源的紧缺、油价的上涨 和我国大力发展煤炭洁净利用技术的背景下 ,在很长一段时间内煤是我国甲醇生产 最重要的原料。下面简要介绍一下甲醇生产的各种方法。按生产原料不同可将甲醇 合成方法分为合成气 (CO+H2 方法和其他原料方法。

一、合成气 (CO+H2 生产甲醇的方法 以一氧化碳和氢气为原料合成甲醇工艺过程有多种。其发展的历程与新催化剂 的应用 ,以及净化技术的进展是分不开的。甲醇合成是可逆的强放热反应 ,受热力学

和动力学控制，通常在单程反应器中，C0和C02的单程转化率达不到100%,反应器 出口气体中，甲醇含量仅为6~12%,未反应的CO、CO2和H2需与甲醇分离，然后被 压缩到反应器中进入一步合成。为了保证反应器出口气体中有较高的甲醇含量 ,一

般采用较高的反应压力。根据采用的压力不同可分为高压法、中压法和低压法三种 方法。

1 、高压法

即用一氧化碳和氢在高温(340~420C高压(30.0~50.0MPa下使用锌-铬氧化物作 催化剂合成甲醇。用此法生产甲醇已有八十多年的历史 ,这是八十年代以前世界各

国生产甲醇的主要方法。但高压法生产压力过高、动力消耗大 ,设备复杂、产品质

量较差。其工艺流程如图所示。

经压缩后的合成气在活性炭吸附器 1 中脱除五羰基碳后 ,同循环气一起送入管 式反应器2中，在温度为350C和压力为30.4MPa下，一氧化碳和氢气通过催化剂层 反应生成粗甲醇。含粗甲醇的气体经冷却器冷却后 ,迅速送入粗甲醇分离器 3中分

离,未反应的一氧化碳与氢经压缩机压缩循环回管式反应器 2。冷凝后的粗甲醇经粗 甲醇储槽 4 进入精馏工序 ,在粗分离塔 5顶部分离出二甲醚和甲酸甲酯及其他低沸

制绿色甲醇流程

一、概述

随着环境保护意识的增强和可再生能源的重视，绿色甲醇作为一种可再生能源的代表，受到了越来越多的关注。绿色甲醇是由生物质、太阳能、风能等可再生能源经过一系列的转化制备而成的。在生产绿色甲醇的过程中，要尽可能减少对环境的影响，降低碳排放，并确保产品的质量和安全性。本文将对绿色甲醇的生产流程进行详细介绍。

二、甲醇的制备方法

甲醇的生产方法主要有天然气重整、生物质气化和二氧化碳电解等。其中，天然气重整是目前工业上最为常用的方法。这种方法是将天然气经过蒸汽重整反应生成合成气，再通过低温甲醇合成反应生成甲醇。生物质气化是利用生物质原料如秸秆、木屑、废弃农作物等进行气化反应生成合成气，再经过甲醇合成反应得到甲醇。二氧化碳电解则是利用二氧化碳和水进行电解反应，生成一氧化碳和氢气，再将一氧化碳和氢气进行甲醇合成反应得到甲醇。在绿色甲醇的生产中，生物质气化方法是更为环保和可持续的方式。

三、绿色甲醇的生产流程

1.生物质原料预处理

绿色甲醇的生产流程首先是生物质原料的预处理。生物质原料包括秸秆、木屑、废弃农作物等，需要进行破碎、干燥等处理，以便于后续的气化反应。预处理过程中需要考虑能源的节约和对环境的影响，选择高效节能的设备进行处理。

2.气化反应

生物质气化是将生物质原料在高温条件下与氧气或水蒸气发生气化反应，生成合成气。气化反应需要进行控制，以保证反应温度、压力和气化剂的比例等参数，保证产物合成气的组成和热值符合合成甲醇的需求。

3.合成气净化

合成气中含有一定的杂质，需要经过净化才能用于后续的甲醇合成。净化过程包括除尘、除硫和除氮等步骤，以保证合成气的纯度和稳定性。

4.甲醇合成

经过净化的合成气进入甲醇合成反应器中，通过低温合成反应得到甲醇产品。甲醇合成反应是一种复杂的化学反应过程，需要严格控制反应条件，确保反应的选择性和产率。

5.甲醇产品提纯 得到的甲醇产品需要进行提纯处理，包括脱水、脱气和混合甲醇的分离等步骤，以获得纯度较高的甲醇产品。

甲醇的工艺流程图

甲醇是一种重要的有机化工产品，广泛应用于化工、燃料和医药等领域。以下是甲醇的工艺流程图及详细介绍。

甲醇的工艺流程主要包括煤气制甲醇和天然气制甲醇两种方法。这里以煤气制甲醇为例进行介绍。

1. 原料准备

煤炭或石油等碳质原料首先经过分选、破碎、磨煤等工序，得到适合制甲醇的原料。

2. 气化反应

原料经过气化炉加热，将碳质原料转化为一氧化碳和水素等反应气体。气化反应需要在高温和高压的条件下进行，通常使用催化剂来增加反应速率。最常用的催化剂是铜锌催化剂。

3. 清洁气体处理

产生的反应气体中含有很多杂质，需要进行清洁处理。首先将气体进行冷凝，分离出含有杂质的物质，然后进行脱硫和脱碳等处理，以降低对后续催化剂和设备的腐蚀。

4. 合成气调整

清洁气体经过调整，使一氧化碳和水气的比例满足合成气制取甲醇的要求。通常要控制一氧化碳和水气的比例在1:2左右。

5. 合成反应

合成气在催化剂的作用下进行合成反应，生成甲醇。合成反应通常采用低温和高压的条件，以增加反应速率和产率。常用的催化剂有氧化铜锌，可以提高甲醇的选择性和产率。

6. 甲醇分离

产生的反应物中含有一定的甲醇、水和其他杂质。需要进行分离和提纯。首先通过冷凝将反应气体中的液态组分分离出来，在加热和蒸馏的条件下将甲醇进行分离，得到高纯度的甲醇产品。

7. 甲醇后处理

分离出的甲醇产品需要进行后处理，包括脱水、除酸、脱色等工序，以进一步提高甲醇的纯度和质量。

8. 甲醇贮存和灌装

经过后处理的甲醇产品贮存于储罐中，根据需要灌装到桶装或罐装中，方便运输和使用。

以上是甲醇的工艺流程图及详细介绍。甲醇的制备过程相对复杂，需要控制好各个步骤的工艺参数和催化剂的选择，以提高甲醇的产率和纯度。随着煤炭和石油等碳质资源的逐渐减少，天然气制甲醇也成为一种重要的生产方式。工艺流程类似，但原料气源不同。甲醇的工艺流程在工业上得到广泛应用，对社会经济的发展起到了重要作用。

年产20万吨甲醇生产工艺流程设计

下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!

Download tips: This document is carefully compiled by the

editor. I hope that after you download them, they can help you

solve practical problems. The document can be customized and

modified after downloading, please adjust and use it according to

actual needs, thank you!In addition, our shop provides you with

various types of practical materials, such as educational essays,

diary appreciation, sentence excerpts, ancient poems, classic

articles, topic composition, work summary, word parsing, copy

excerpts, other materials and so on, want to know different data

formats and writing methods, please pay attention!

年产20万吨甲醇生产工艺流程设计是化工领域的重要课题，对于化工生产企业来说具有重要的指导意义。甲醇作为一种重要的化工原料，在现代工业中应用广泛，其生产工艺流程设计直接关系到产品的质量、产量和能源消耗等方面。本文将围绕年产20万吨甲醇生产工艺流程设计展开研究，通过对整个生产流程进行分析和优化，提出最佳的工艺流程设计方案。
