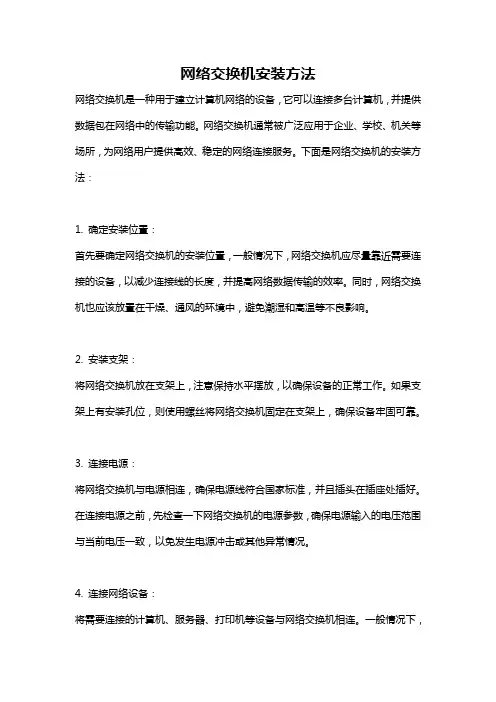

交换机安装方法2010-07-02 11：50交换机的详细配置过程比较复杂，而

且具体的配置方法会因不同品牌、不同系列的交换机而有所不同，本文教给大

家的只是通用配置方法，有了这些通用配置方法，我们就能举一反三，融会贯通。通常网管型交换机可以通过两种方法进行配置：一种就是本地配置；另一

种就是远程网络配置两种方式，但是要注意后一种配置方法只有在前一种配置

成功后才可进行，下面分别讲述。一、本地配置方式本地配置我们首先要遇到

的是它的物理连接方式，然后还需要面对软件配置，在软件配置方面我们主要

以最常见的思科的"Catalyst 1900"交换机为例来讲述。因为要进行交换机的本地配置就要涉及到硬、软件的连接了，所以下面我们分这两步来说明配置的基

本连接过程。1.物理连接因为笔记本电脑的便携性能，所以配置交换机通常是

采用笔记本电脑进行，在实在无笔记本的情况下，当然也可以采用台式机，但

移动起来麻烦些。交换机的本地配置方式是通过计算机与交换机的"Console"端

口直接连接的方式进行通信的。可进行网络管理的交换机上一般都有一个"Console"端口(这个在前面介绍集线器时已作介绍，交换机也一样)，它是专门

用于对交换机进行配置和管理的。通过Console端口连接并配置交换机，是配

置和管理交换机必须经过的步骤。虽然除此之外还有其他若干种配置和管理交

换机的方式(如Web方式、Telnet方式等)，但是，这些方式必须依靠通过

Console端口进行基本配置后才能进行。因为其他方式往往需要借助于IP地址、域名或设备名称才可以实现，而新购买的交换机显然不可能内置有这些参数，

所以通过Console端口连接并配置交换机是最常用、最基本也是网络管理员必

须掌握的管理和配置方式。第1步：单击"开始"按钮，在"程序"菜单的"附件"

选项中单击"超级终端"。第2步：双击"Hypertrm"图标，这个对话框是用来对

立一个新的超级终端连接项。第3步：在"名称"文本框中键入需新建超的级终端连接项名称，这主要是为了便于识别，没有什么特殊要求，我们这里键入

"Cisco"，如果您想为这个连接项选择一个自己喜欢的图标的话，您也可以在图

标栏中选择一个，然后单击"确定"按钮。第4步：在"连接时使用"下拉列表框

中选择与交换机相连的计算机的串口。单击"确定"按钮。第5步：在"波特率"

下拉列表框中选择"9600"，因为这是串口的最高通信速率，其他各选项统统采用默认值。单击"确定"按钮，如果通信正常的话就会出现类似于如下所示的主

配置界面，并会在这个窗口中就会显示交换机的初始配置情况。Catalyst 1900

Management Console Copyright(c)Cisco Systems，Inc。1993-1999 All

rights reserved。Standard Edition Software Ethernet address：00-E0-1E-7E-B4-40 PCA Number：73-2239-01 PCA Serial Number：SAD 01200001

Model Number：WS-C1924-A System Serial Number：FAA 01200001-User

Interface Menu〔M〕Menus//主配置菜单〔I〕IP Configuration//IP地址等

配置〔P〕Console Password//控制密码配置Enter Selection：//在此输入要

选择项的快捷字母，然后按回车键确认【注】"//"后面的内容为笔者对前面语句的解释，下同。至此就正式进入了交换机配置界面了，下面的工作就可以正

式配置交换机了。3、交换机的基本配置进入配置界面后，如果是第一次配置，

则首先要进行的就是IP地址配置，这主要是为后面进行远程配置而准备。IP

地址配置方法如下：在前面所出现的配置界面"Enter Selection："后中输入

"I"字母，然后单击回车键，则出现如下配置信息：The IP Configuration Menu appears。Catalyst 1900-IP Configuration Ethernet Address：00-E0-

1E-7E-B4-40-Settings-〔I〕IP address〔S〕Subnet mask〔G〕Default

gateway〔B〕Management Bridge Group〔M〕IP address of DNS server 1〔N〕

IP address of DNS server 2〔D〕Domain name〔R〕Use Routing

Information Protocol-Actions-〔P〕Ping〔C〕Clear cached DNS entries〔X〕Exit to previous menu Enter Selection：在以上配置界面最后的

"Enter Selection："后再次输入"I"字母，选择以上配置菜单中的"IP address

选项，配置交换机的IP地址，单击回车键后即出现如下所示配置界面：Enter

administrative IP address in dotted quad format(nnn。nnn。nnn。nnn)：

//按"nnn。nnn。nnn。nnn"格式输入IP地址Current setting=>0.0.0.0//交换机没有配置前的IP地址为"0.0.0.0"，代表任何IP地址New setting=>//在

此处键入新的IP地址如果你还想配置交换机的子网掩码和默认网关，在以上

IP配置界面里面分别选择"S"和"G"项即可。现在我们再来学习一下密码的配置：

在以上IP配置菜单中，选择"X"项退回到前面所介绍的交换机配置界面。输入

"P"字母后按回车键，然后在出现的提示符下输入一个4￣8位的密码(为安全起见，在屏幕上都是以"*"号显示)，输入好后按回车键确认，重新回到以上登录

主界面。在你配置好IP和密码后，交换机就能够按照默认的配置来正常工作。

如果想更改交换机配置以及监视网络状况，你可以通过控制命令菜单，或者是

在任何地方通过基于WEB的Catalyst 1900 Switch Manager来进行操作。如果

交换机运行的是Cisco Catalyst 1900/2820企业版软件。你可以通过命令控制

端口(command-line interface CLI)来改变配置。当进入配置主界面后，就在

显示菜单多了项"Command Line"，而少了项"Console Password"，它在下级菜单中进行。1 user(s)now active on Management Console。User Interface

Menu〔M〕Menus〔K〕Command Line〔I〕IP Configuration Enter Selection：

在这一版本中的配置方法与前面所介绍的配置方法基本一样，不同的只是在这

一版本中可以通过命令方式(选择"〔K〕Command Line"项即可)进行一些较高级

配置，下面本文仅作简单介绍，在下篇中将介绍一个常见的高级配置，那就是VLAN的配置。4、交换机高级配置的常见命令在交换机的高级配置中，通常是

利用以上配置菜单中的"〔K〕Command Line"项进行的。Cisco交换机所使用的

软件系统为Catalyst IOS。CLI的全称为"Command-Line Interface"，中文名

称就称之为"命令行界面"，它是一个基于DOS命令行的软件系统模式，对大小

写不敏感(即不区分大小写)。有这种模式的不仅交换机有、路由器、防火墙都有，其实就是一系列相关命令，但它与DOS命令不同，CLI可以缩写命令与参

数，只要它包含的字符足以与其他当前可用至的命令和参数区别开来即可。虽

然对交换机的配置和管理也可以通过多种方式实现，既可以使用纯字符形式的

命令行和菜单(Menu)，也可以使用图形界面的Web浏览器或专门的网管软件(如

CiscoWorks 2000)。相比较而言，命令行方式的功能更强大，但掌握起来难度也更大些。下面把交换机的一些常用的配置命令介绍如下。Cisco IOS共包括6

种不同的命令模式：User EXEC模式、Privileged EXEC模式、VLAN dataBase

模式、Global configuration模式、Interface configuration模式和Line

configuration模式。当在不同的模式下，CLI界面中会出现不同的提示符。为

了方便大家的查找和使用，表1列出了6种CLI命令模式的用途、提示符、访问及退出方法。表1：：CLI命令模式特征表模式访问方法提示符退出方法用途

User Exec开始一个进程switch键入"logout"或"quit"改变终端设置执行基本

测试显示系统信息Privilege-d Exec在"User Exec"模式中键入"enable"命令

switch#键入"disable"退出校验键入的命令。该模式由密码保护VLAN

Database在"Privileged Exec"模式中键入"vlan database"命令switch(vlan)#键入"exit"，返回到"Privileged Exec"模式配置VLAN参数

Global Configura-tion在"privileged Exec"模式中键入"configure"命令

switch(config)#键入"exit"或"end"或下"Ctrl-Z"组合键，返回至"privileged

EXEC"状态将配置的参数应用于整个交换机Interface Configura-tion在

"Global Configuration"模式中，键入"interface"命令switch(config-if)#

键入exit返回至"Global Configuration"模式按下"Ctrl-Z"组合键或键入

"end"，返回至"Pprivileged Exec"模式为"Ethernet interfaces"配置参数Line Configura-tion在模式"Global Configuration"中，为"line console"

命令指定一行switch(config-line)#键入"exit"返回至"Global

Configuration"模式按下"Ctrl-Z"或键入"end"，返回至"Privileged Exec"模

式为"terminal line"配置参数Cisco IOS命令需要在各自的命令模式下才能执

行，因此，如果想执行某个命令，必须先进入相应的配置模式。例如"interface type_number"命令只能在"Global configuration"模式?葱校眃

uplex full-flow-control"命令却只能在"Interface configuration"模式?葱

小?br/在交换机CLI命令中，有一个最基本的命令，那就是帮助命令"?"，在任

何命令模式下，只需键入"?"，即显示该命令模式下所有可用到的命令及其用途，
