参数号
参数值
参数名称说明
41Motor NP Volts电机铭牌电压
42Motor NP FLA电机铭牌满负载电流
43Motor NP Hertz电机铭牌频率
44Motor NP RPM电机铭牌每分钟转速
45Motor NP Power电机铭牌功率
481.8Motor OL Factor电机过载倍数
496Motor Poles电机磁极对数P=60f/n
534Motor Cntl Sel电机控制方式选择 4为FVC矢量控制
5555HZMaximum Freq设置变频器输出频率最大值
56bit5,8=1Compensation补偿：使能禁止校正功能 BIT5=1电动机线反向 BIT8=1
571Flux Up Mode磁通建立方式 1为自动 0为手动
580.07xpFlux Up Time磁通建立时间：当57设为0时，该项得设置，为电机铭牌功率的0.007倍
611,2Autotune自整定电机优化:静态为1，动态为2
790Speed Units速度显示单位 0为HZ 1为RPM
801Feedback Select反馈选择 1为滑差补偿 用户需要紧密速度控制并带有编码器的场合
3encoder3为带编码器的场合 带编码器时必须设为3 415组可以看编码器的速度
814Minimum Speed最小速度
8250Maximum Speed最大速度
832Overspeed Limit超速限制值按
9011Speed Ref A Sel速度基准A选择 11为预置速速1 AB起升参数表
优化步骤：先设置电机铭牌和49组参数——再设53和80组参数——然后361-366设为0 ——61为2——手动打开制动器——起动电机按钮。等
到61为0时，优化完成。再设199=1保存。变频器断电在设置其他参数，输其它参数前196设为2。ESC+ ALT + +/-进入参数表。
Motor control:电机控制
Speed control:速度控制
A-B变频器培训资料
AB 变频器培训资料
一、AB 变频器简介
AB 变频器，作为工业自动化领域中常用的电力控制设备，以其高效、稳定和精准的调速性能，在众多行业中得到了广泛的应用。它能够将固定频率的电源转换为可调节频率和电压的输出，从而实现对电机转速的精确控制，满足不同生产工艺的需求。
二、AB 变频器的工作原理
要理解 AB 变频器的工作，首先需要明白其基本原理。简单来说，AB 变频器通过对输入的交流电源进行整流，将其转换为直流电源。然后，再通过逆变电路将直流电源转换为频率和电压均可调节的交流电源，输出给电机。
在这个过程中，变频器内部的控制器会根据设定的参数和反馈信号，精确地控制逆变电路中功率器件的导通和关断时间，从而改变输出电源的频率和电压，实现对电机转速的调节。
三、AB 变频器的主要组成部分
1、 整流单元
负责将输入的交流电源转换为直流电源。常见的整流方式有二极管整流和可控硅整流。 2、 滤波单元
对整流后的直流电源进行滤波，以减少电压波动和纹波，提供稳定的直流电压。
3、 逆变单元
这是变频器的核心部分，由多个功率器件（如 IGBT）组成。通过控制功率器件的开关状态，将直流电源转换为交流电源。
4、 控制单元
包括硬件和软件两部分，负责接收各种输入信号（如速度给定、电机反馈等），进行运算处理，并输出控制信号来控制逆变单元，实现对电机的调速控制。
5、 驱动单元
为逆变单元中的功率器件提供驱动信号，确保其正常工作。
6、 保护单元
用于监测变频器的工作状态，如过流、过压、过热等，并在出现异常情况时及时采取保护措施，以保护变频器和电机的安全。
四、AB 变频器的参数设置
正确设置变频器的参数是确保其正常运行和满足工艺要求的关键。以下是一些常见的参数设置：
1、 基本参数 电机参数：如电机额定功率、额定电压、额定电流、额定转速等。
变频器额定参数：变频器的额定容量、额定输入电压、额定输出电压等。

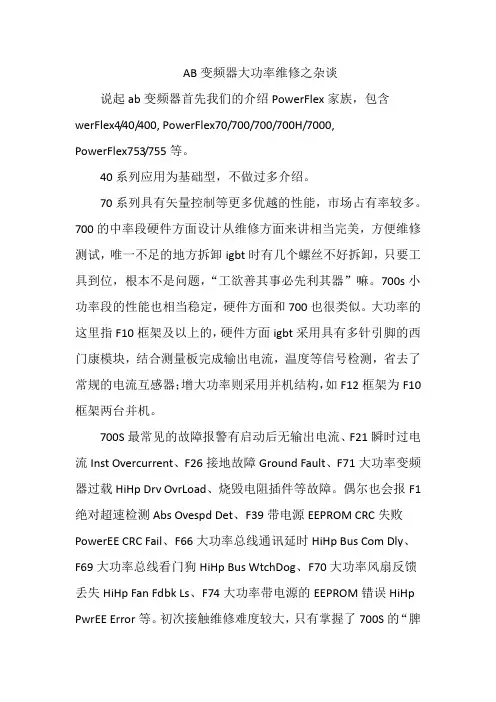

AB变频器大功率维修之杂谈
说起ab变频器首先我们的介绍PowerFlex家族，包含werFlex4/40/400, PowerFlex70/700/700/700H/7000,
PowerFlex753/755等。
40系列应用为基础型，不做过多介绍。
70系列具有矢量控制等更多优越的性能，市场占有率较多。700的中率段硬件方面设计从维修方面来讲相当完美，方便维修测试，唯一不足的地方拆卸igbt时有几个螺丝不好拆卸，只要工具到位，根本不是问题，“工欲善其事必先利其器”嘛。700s小功率段的性能也相当稳定，硬件方面和700也很类似。大功率的这里指F10框架及以上的，硬件方面igbt采用具有多针引脚的西门康模块，结合测量板完成输出电流，温度等信号检测，省去了常规的电流互感器；增大功率则采用并机结构，如F12框架为F10框架两台并机。
700S最常见的故障报警有启动后无输出电流、F21瞬时过电流Inst Overcurrent、F26接地故障Ground Fault、F71大功率变频器过载HiHp Drv OvrLoad、烧毁电阻插件等故障。偶尔也会报F1绝对超速检测Abs Ovespd Det、F39带电源EEPROM CRC失败PowerEE CRC Fail、F66大功率总线通讯延时HiHp Bus Com Dly、F69大功率总线看门狗HiHp Bus WtchDog、F70大功率风扇反馈丢失HiHp Fan Fdbk Ls、F74大功率带电源的EEPROM错误HiHp
PwrEE Error等。初次接触维修难度较大，只有掌握了700S的“脾气秉性”方可得心应手。客户如果能够充分了解熟悉变频器，应用起来也是相当不错的。
750系列目前有753和755两款，早期的753经常报DPI端口丢失（大功率散热风扇造成的震动）可以屏蔽掉。750系列硬件方面电路板采用插卡结构，根据功能需要选购板卡，相对应的参数也分端口设置。
AB变频器快速调试
Company number：【0089WT-8898YT-W8CCB-BUUT-202108】 编辑参数如下
1. 上电时LCD显示器显示为:Output Freq S→ 按一次SEL键显示组参数编号及字母.按上下键改变组菜单(Basic Display:b基本显示.Basic Pr0gram :P基本编程.Terminal Block:T端子.Communications:C通信.Advanced progran:A高级编程，Aux Relay Cord: R=Aux Relay Display:d高级显示)。
2. 按SEL键进入某组菜单，该组中上次查看时的参数编号将会闪烁。按上下键可选择主菜单功能，先选择基本显示(Display Groupb)参数按下SEL进入:b001:输出频率
ｂ002：命令频率ｂ003：输出电流 ｂ：004输出电压 ｂ005：直流母线电压ｂ006：变频器状态 ｂ007：故障代码1 ｂ008：过程显示 ｂ010：输出功率 ｂ011：已用电MVVｈ ｂ012：运行时间 ｂ013：转矩电流
ｂ014：变频器温度 ｂ015：已用电KWｈ 以上参数是变频器自动默认不用修改。
3. 按上下键可选择主菜单功能，先选基本编程Basic Progran Group按下SEL进入注：这些参数要根据实用的值来进行设定 P031：motor NP Volts(电动机铭牌电压)
P032：motor NP Hertz (电动机铭牌频率) P033：motor OL current(电动机额定电流 )P034：minimum Freq(最小频率 ) P035：maximum Freq(最大频率)50HZ
