TL431的工作原理

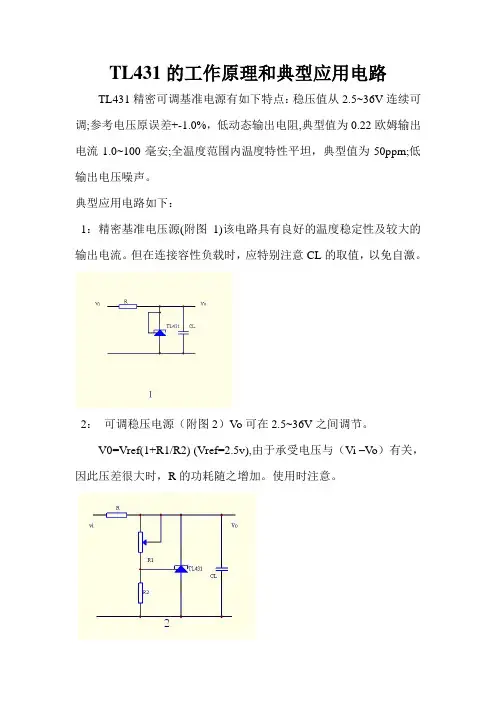

TL431的工作原理和典型应用电路

TL431精密可调基准电源有如下特点：稳压值从2.5~36V连续可调;参考电压原误差+-1.0%，低动态输出电阻,典型值为0.22欧姆输出电流1.0~100毫安;全温度范围内温度特性平坦，典型值为50ppm;低输出电压噪声。

典型应用电路如下：

1：精密基准电压源(附图1)该电路具有良好的温度稳定性及较大的输出电流。但在连接容性负载时，应特别注意CL的取值，以免自激。

2： 可调稳压电源（附图2）Vo可在2.5~36V之间调节。

V0=Vref(1+R1/R2) (Vref=2.5v),由于承受电压与（Vi –Vo）有关，因此压差很大时，R的功耗随之增加。使用时注意。

3：过电压保护电路（附图3）当Vi超过一定电压时，TL431触发，使晶闸管导通，产生瞬间大电流，将保险丝熔断，从而保护后极电路。V保护点=（1+R1/R2）Vref.

4：恒流源电路（附图4----拉电流负载）（附图5---灌电流负载）恒流值与Vref和外加电阻有关，功率晶体管选用时要考虑余量。该恒流源如与稳压线路配接，可做电流限制器用。

5：比较器（附图6）它是巧妙的运用了Vref=2.5v这个临界电压。当ViVref时，Vo=2V由于TL431内阻小，因而输入输出波形跟踪良好。

6：电压监视器（附图7）利用TL431的转移特性，组成实用电压监视器。当电压处于上下限电压之间，LED电量，上下限电压分别为（1+R1/R2）Vref和（1+R3/R4）Vref

1234ABCD4321DCBATitleNumberRevisionSizeA4Date:25-Jan-2005Sheet of

File:C:\Program Files\Design Explorer 99 SE\Library\Pcb\Generic Footprints\MyDesign.ddbDrawn By:RCLTL431ViVo1RR1R2TL431CLviVo2FUSE1R2R1 TL431RQ?TRIACViVo3RRSRLD?DIODE TUNNELVT4RRSRLTL431VT5TL431R2R1VoViV+6R1R4R3R2LEDTL431ViVo7

tl431环路补偿电容取值

TL431环路补偿电容取值

TL431是一种经典的三端稳压器，广泛应用于各种电源电路中。为了提高其稳定性和响应速度，通常需要在TL431环路中添加补偿电容。本文将详细探讨TL431环路补偿电容的取值问题。

一、TL431环路补偿的作用和原理

在TL431三端稳压器中，补偿电容的作用是提高控制环路的相位裕度，从而增强系统的稳定性和响应速度。当负载变化时，补偿电容可以起到缓冲和滤波的作用，使得稳压器的输出电压更加稳定。

补偿电容的取值需要考虑到TL431芯片的内部电容和外部电容的综合效果。通常情况下，补偿电容的取值范围在几十皮法到几百皮法之间。

二、TL431环路补偿电容的取值方法

1.根据TL431芯片的手册或者应用笔记，可以找到一些经验公式或者推荐取值。例如，一些经验公式可以根据输出电压、负载电流和补偿电容的取值来计算。

2.根据实际应用中的需求和性能要求，结合系统的工作频率和稳定性要求，进行补偿电容的取值。一般来说，频率越高，补偿电容的取值应该越小，以提高系统的响应速度。

3.通过实际测试和调试，逐步调整补偿电容的取值，使得系统的稳定性和响应速度达到最佳状态。在调试过程中，可以通过观察系统的稳定性和响应速度来判断补偿电容的取值是否合适。

三、TL431环路补偿电容的影响因素

1.负载变化：负载电流的变化会对补偿电容的取值产生影响。当负载电流变化较大时，补偿电容的取值应该相对较大，以提高系统的稳定性。

2.工作频率：工作频率越高，补偿电容的取值应该越小。因为在高频率下，补偿电容会对系统的响应速度产生较大的影响。

3.温度变化：温度的变化会对补偿电容的取值产生一定的影响。在高温环境下，补偿电容的取值可以适当增大，以提高系统的稳定性。

四、TL431环路补偿电容的实际应用案例

以一个5V输出的TL431稳压器为例，假设负载电流变化范围为0-1A，工作频率为100kHz。根据一些经验公式和实际测试，可以选择补偿电容的取值为100pF-330pF。

(完整)光耦合TL431联合用在开关电源中的电压反馈电路

光耦通常与TL431一起使用。下面是led电源驱动芯片（开关电源芯片)TMG0321/TMG0165/TMG0265/TMG03655的部分电路。两电阻串联取样到431R端与内部比较器进行比较.然后根据比出的信号再控制431K端（阳极接光耦那一端)对地的电阻，然后达到控制光耦内部发光二极管的亮度.（光耦内部一边是一发光二极管，一边是一光敏三极管)通过发光的强度.控制另一端三极管的CE端的电阻也就是改变了led电源驱动芯片（开关电源芯片)TMG0321/TMG0165/TMG0265/TMG0365检测脚的电流（1脚：电压反馈引脚,通过连接光耦到地来调整占控比）。根据电流的大小,led电源驱动芯片（开关电源芯片）TMG0321/TMG0165/TMG0265/TMG0365就会自动调整输出信号的占空比,达到稳压的目的

TL431是这样工作的：

上图中的431不是用于稳压，而是用作一个电压门限开关。它与R10、R11一起监测+12V电源的变化，当+12V升高时，431的K极和A极短接，然后将光耦发光二极管的阴极接地，光耦导通,电源芯片TMG0165的第一管脚（FB）被拉低,芯片便调整输出占空比，使+12V电压降低。当+12V降低时，光耦不导通，电源芯片FB端为高电平，它就调整输出占空比，使+12V升高。

TL431的原理框图如下

(完整)光耦合TL431联合用在开关电源中的电压反馈电路

TL431用作稳压电路时，典型电路如下

当输入电压变化时，431会将变化的电压通过电流的作用转化到输入端的电阻上。其过程为:当输入端电压升高时，431的K极和A极间的三极管CE极电流增大,即电流Ik变大（而R1和R2上的电流不变）,输入端的电阻上的压降升高，从而保证Vka不变；当输入端电压降低时，431的K极和A极间的三极管CE极电流减小，即电流Ik减小(而R1和R2上的电流不变），输入端的电阻上的压降减小,从而使Vka不变.

场效应管跟tl431组成的恒流电路

场效应管和TL431组成的恒流电路是一种常见的电路设计，用于稳定电流输出。在这种电路中，场效应管的作用是作为电流控制器，而TL431则负责提供参考电压，以确保输出电流稳定。接下来，我们将详细介绍这种电路的工作原理和应用。

让我们来了解一下场效应管和TL431的基本原理。场效应管是一种电子器件，通过调节栅极电压来控制漏极电流。它具有高输入阻抗和低输出阻抗的特点，适合用作电流控制器。而TL431是一种集成电路，具有稳定的参考电压输出，可用于搭建反馈控制电路。

恒流电路的工作原理如下：首先，TL431提供稳定的参考电压，该电压通过一个电阻分压电路传递给场效应管的栅极。根据栅极电压的变化，场效应管的导通电阻会相应地调节，从而控制电路中的电流。当负载电阻发生变化时，电路会通过反馈机制调整场效应管的导通状态，以保持输出电流恒定。

这种恒流电路具有许多应用场景。例如，它常用于LED驱动电路中，可以确保LED工作时的电流恒定，延长其使用寿命。此外，恒流电路还常用于电池充电管理、电源稳压和电机控制等领域。通过合理设计电路参数，可以满足不同应用的需求。

总的来说，场效应管和TL431组成的恒流电路是一种简单而有效的电路设计，适用于多种电子系统中。它通过控制电流来稳定电路的工作状态，保证输出负载的稳定性。在实际应用中，需要根据具体的需求选择合适的电路参数，并注意电路的稳定性和可靠性。希望本文对读者理解恒流电路的工作原理和应用有所帮助。
