电磁兼容实验室建设设计

- 1 - 电磁兼容实验室建设标准

电磁兼容实验室建设标准是为保证实验室设备的电磁兼容性能，确保实验数据的准确性和可靠性而制定的标准。该标准包括实验室建设的硬件条件、实验设备的选配和使用、实验过程的管理和规范等方面的要求。具体包括以下内容：

1. 实验室硬件条件要求：实验室应符合国家相关标准，如环境噪声、温度、湿度等方面的要求，同时应有专门的电磁隔离设施、电源稳定设备等。

2. 实验设备选配和使用要求：实验室应选用符合国家标准的设备，能够满足实验需求，并应定期进行维护和检测。在实验过程中，应按照设备说明书操作，遵守安全操作规程。

3. 实验过程管理和规范要求：实验室应建立科学合理的管理制度，制定实验操作规程，在实验师资力量、实验数据管理和信息系统建设等方面进行标准化管理。同时，应加强对实验人员的培训和教育，提高其安全意识和实验技能。

4. 实验室安全管理要求：实验室应建立完善的安全管理制度，做好实验室的安全防护措施，加强对实验室的日常监督和安全检查，防止事故的发生。

以上是电磁兼容实验室建设标准的主要内容，实验室应严格按照标准建设，确保实验数据的准确性和可靠性，为电磁兼容领域的发展做出贡献。

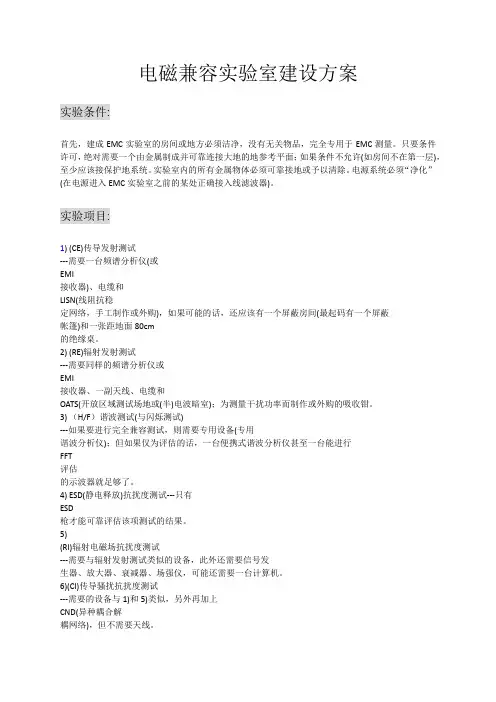

电磁兼容实验室建设方案

实验条件:

首先，建成EMC实验室的房间或地方必须洁净，没有无关物品，完全专用于EMC测量。只要条件许可，绝对需要一个由金属制成并可靠连接大地的地参考平面；如果条件不允许(如房间不在第一层)，至少应该接保护地系统。实验室内的所有金属物体必须可靠接地或予以清除。电源系统必须“净化”(在电源进入EMC实验室之前的某处正确接入线滤波器)。

实验项目:

1) (CE)传导发射测试

---需要一台频谱分析仪(或

EMI

接收器)、电缆和

LISN(线阻抗稳

定网络，手工制作或外购)，如果可能的话，还应该有一个屏蔽房间(最起码有一个屏蔽

帐篷)和一张距地面80cm

的绝缘桌。

2) (RE)辐射发射测试

---需要同样的频谱分析仪或

EMI

接收器、一副天线、电缆和

OATS(开放区域测试场地或(半)电波暗室)；为测量干扰功率而制作或外购的吸收钳。

3) （H/F）谐波测试(与闪烁测试)

---如果要进行完全兼容测试，则需要专用设备(专用

谐波分析仪)；但如果仅为评估的话，一台便携式谐波分析仪甚至一台能进行

FFT

评估

的示波器就足够了。

4) ESD(静电释放)抗扰度测试---只有

ESD

枪才能可靠评估该项测试的结果。

5)

(RI)辐射电磁场抗扰度测试

---需要与辐射发射测试类似的设备，此外还需要信号发

生器、放大器、衰减器、场强仪，可能还需要一台计算机。

6)(CI)传导骚扰抗扰度测试

---需要的设备与1)和5)类似，另外再加上

CND(异种耦合解

耦网络)，但不需要天线。 7) 电快速瞬变(EFT/Burst)抗扰度测试。

8) 浪涌抗扰度测试(Surge)。

9) 电源频率磁场抗扰度测试(MS)

。

10) 电压骤降、短时中断与电压变化抗扰度测试。(V-dips)

从7) 到10)的最后四项测试需要专用设备，这些设备可从多个厂商买到。

实验内容:

什么是emc实验室 emc实验室设计建设要求

实验室的种类有很多，emc实验室就是其中一种。emc实验室（Electro

Magnetic Compatibility Lab）电磁兼容性实验室，是指设备或系统在其电磁环境中符合要求运行并不对其环境中的任何设备产生无法忍受的电磁干扰的能力。因此，EMC包括两个方面的要求：一方面是指设备在正常运行过程中对所在环境产生的电磁干扰不能超过一定的限值；另一方面是指器具对所在环境中存在的电磁干扰具有一定程度的抗扰度，即电磁敏感性。

电磁兼容实验室（emc实验室）的建设特点是投资规模大、技术含量高、专业性强，其复杂程度较其他实验室项目建设高出很多，而面对动辄数百万、上千万的投资和设备厂商的众 说纷纭，无疑加大了用户的选择难度和投资风险，更有甚者，实验室建成之后留下后遗症，给今后的测试工作留下难以弥补的技术缺陷。因此，系统的、专业的电磁 兼容实验室技术将最大限度帮助您建设好一个专业的电磁兼容试验室。

电磁兼容实验室设计及建设内容包括：

1、电磁兼容实验室建设目标的确定

2、电磁兼容实验室建设的技术方案

3、电磁兼容实验室建设招标

4、电磁兼容实验室建造监理

5、电磁兼容实验室完工验收

6、电磁兼容实验室运行维护

7、建立电磁兼容实验室的其它工作

安徽人和环境科技有限公司凭借自身多年来承建了多项实验室项目积累的丰富的、系统的技术和经验，受到了各界好评，服务众多客户。emc实验室首选人和净化。

设计建造EMC暗室（标准3米法）

目 录

第一部分 公司简介 ………………………………………………………… 2

第二部分 桐邑公司设计、建造EMC暗室的优势 …………………… 3

第三部分 EMC暗室立体剖面图 ……………………………………………… 4-5

第四部分 EMC暗室项目设计书 ……………………………………………6-28

一、EMC实验室的主要规格和指标 …………………………………………… 8-9

二、EMC实验室的基本配置与建设 …………………………………………… 10-14

三、EMC测试软件 ……………………………………………………………… 15-24

四、EMC实验室的验收 ……………………………………………………… 25

五、传导屏蔽室的基本配置与建设 …………………………………………26

第五部分 培训 ………………………………………………………………27

第六部分 暗室价格 …………………………………………………………28

第七部分 超值服务 ………………………………………………………29

第八部分 相关条款 …………………………………………………………30

第九部分 施工组织方案及保修条款 ……………………………… 31-32

附录一 屏蔽效能测试报告………………………………………………… 33-37

附录二 场衰减测试报告…………………………………………………… 38-39

附录三 场均匀测试报告…………………………………………………… 40-42

附录四 滤波器简介…………………………………………………………… 43

附录五 铁氧体瓦简介……………………………………………………… 44-47

第一部分： 公 司 简 介

桐邑科技于2003年7月正式进入中国大陆市场，秉承国际的品质、国内的价格的原则，迅速赢得用户的信赖。目前桐邑公司可为用户提供从暗室设计建造、测试设备规划及人员培训等一条龙服务
