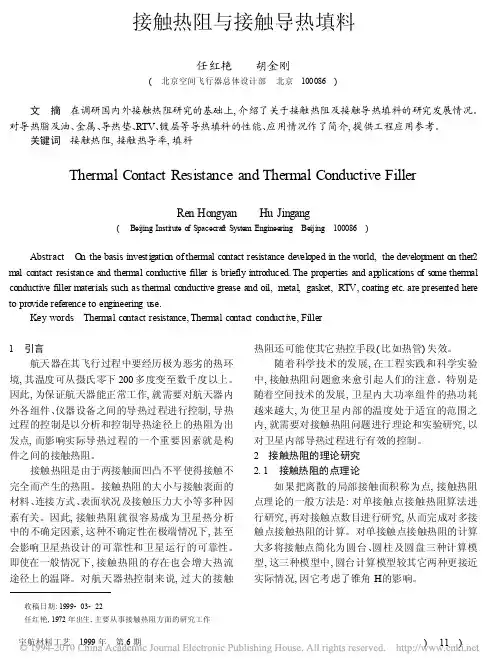

接触热阻与接触导热填料

任红艳 胡金刚

( 北京空间飞行器总体设计部 北京 100086 )

文 摘 在调研国内外接触热阻研究的基础上,介绍了关于接触热阻及接触导热填料的研究发展情况。

对导热脂及油、金属、导热垫、RTV、镀层等导热填料的性能、应用情况作了简介,提供工程应用参考。关键词 接触热阻,接触热导率,填料

ThermalContactResistanceandThermalConductiveFiller

RenHongyan HuJingang

( BeijingInstituteofSpacecraftSystemEngineering Beijing 100086 )

Abstract Onthebasisinvestigationofthermalcontactresistancedevelopedintheworld,thedevelopmentonther2

malcontactresistanceandthermalconductivefillerisbrieflyintroduced.Thepropertiesandapplicationsofsomethermal

conductivefillermaterialssuchasthermalconductivegreaseandoil,metal,gasket,RTV,coatingetc.arepresentedhere

toprovidereferencetoengineeringuse.Keywords Thermalcontactresistance,Thermalcontactconductive,Filler

1 引言航天器在其飞行过程中要经历极为恶劣的热环

境,其温度可从摄氏零下200多度变至数千度以上。

因此,为保证航天器能正常工作,就需要对航天器内

外各组件、仪器设备之间的导热过程进行控制,导热过程的控制是以分析和控制导热途径上的热阻为出

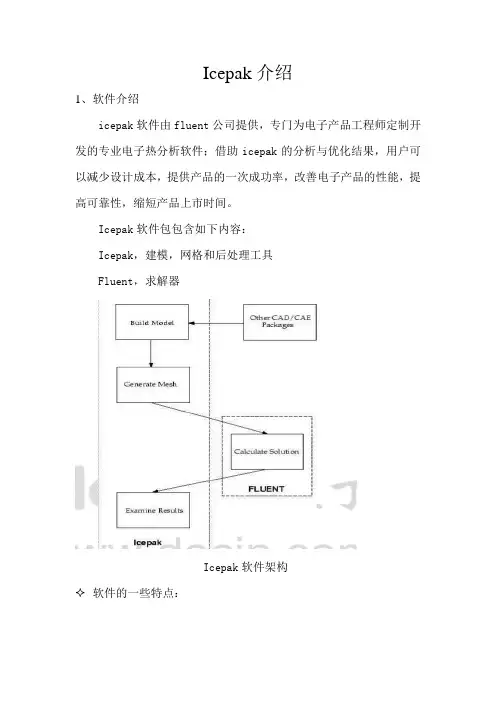

Icepak介绍

1、软件介绍

icepak软件由fluent公司提供，专门为电子产品工程师定制开发的专业电子热分析软件；借助icepak的分析与优化结果，用户可以减少设计成本，提供产品的一次成功率，改善电子产品的性能，提高可靠性，缩短产品上市时间。

Icepak软件包包含如下内容：

Icepak，建模，网格和后处理工具

Fluent，求解器

Icepak软件架构

 软件的一些特点： 快速几何建模功能：友好界面和操作、基于对象建模、各种形状的几何模型、大量的模型库、ECAD/IDF输入、专用的CAD软件接口IcePro；

强大的zoom-in功能：能够自动将上一级模型的计算结果传递到下一级模型，从系统级到板极，从板极到元件级，层层细化，大大提高您的工作效率。可以逼近各种形状复杂的几何，大大减少网格数目，提高模型精度，结构化和非结构化的不连续网格可以进一步减少网格的数目，加快计算的速度，提高工作的效率。这是Icepak 软件的独到之处。

先进的网格技术：具有自动化的非结构化网格生成能力，支持四面体、六面体以及混合网格；具有强大的网格检查功能，可以检查出质量较差（长细比、扭曲率、体积）的网格。

参数化和优化设计功能：可以通过设计变量来定义任何一个复选框――active、湍流、辐射、风扇失效等；任意量都可设置成变量，通过变量的参数化控制来完成不同工况、不同结构、不同状态的统一计算；通过对变量自动优化，获得热设计的最优方案

丰富的物理模型：自然对流、强迫对流和混合对流、热传导、热辐射、流-固的耦合换热、层流、湍流、稳态、非稳态等流动现象

强大的解算功能： FLUENT求解器、结构化与非结构化网格的求解器、能够实现任何操作系统下的网络并行运算。

强大的可视化后置处理，面向对象的、完全集成的后置处理环境可视化速度矢量图、等值面图、粒子轨迹图、网格图、切面云图、点示踪图可以通过以下格式输出：postscripts, PPM, TIFF, GIF, JPEG和RGB格式动画可以存成Avi, MPEG, Gif等格式的多媒体文件后处理的结果可以输出到 I-deas, Patran, Nastran等结构分析软件。

icepak接触热阻设置

摘要：

1.接触热阻设置的重要性

2.ICEPAK接触热阻设置方法

3.接触热阻设置的注意事项

4.设置接触热阻的实际应用案例及效果

正文：

ICEPAK是一款广泛应用于电子散热领域的软件，通过模拟计算分析电子设备的散热性能。在ICEPAK中，接触热阻设置是影响散热效果的关键因素之一。本文将详细介绍ICEPAK接触热阻设置的方法和注意事项，并以实际应用案例为例，展示设置接触热阻的效果。

一、接触热阻设置的重要性

接触热阻是指两个物体相互接触时，在接触面上产生的热量传递的阻力。在电子设备散热过程中，接触热阻会对设备内部的温度分布产生显著影响。设置合理的接触热阻，可以提高散热效果，延长设备使用寿命，降低故障率。反之，若接触热阻设置不当，可能导致设备过热，影响其正常工作。

二、ICEPAK接触热阻设置方法

1.打开ICEPAK软件，创建或导入项目文件。

2.在项目管理器中，找到需要设置接触热阻的物体，双击进入物体属性界面。

3.在物体属性界面中，找到“热阻”标签，设置接触热阻的数值。注意，接触热阻的单位通常为℃/W。

4.如有需要，可以继续设置其他相关参数，如导热系数、比热容等。

5.完成设置后，返回项目管理器，继续进行其他设置或直接运行仿真分析。

三、接触热阻设置的注意事项

1.接触热阻值并非越小越好。过小的接触热阻可能导致热量传递过快，使设备内部温度分布不均匀，加剧局部热应力，从而影响设备寿命。

2.接触热阻设置要与实际相符。结合设备材料、加工工艺等因素，合理估算接触热阻值。

3.设置接触热阻时，要考虑温度边界条件。例如，当设备表面与散热器、空气或环境接触时，需根据实际温度条件设置接触热阻。

四、实际应用案例及效果

以某款LED灯为例，通过ICEPAK软件设置接触热阻，对比分析不同接触热阻下的散热效果。仿真结果显示，合理设置接触热阻的LED灯，其温度分布更加均匀，散热效果明显提升，与实际测试数据相符。

第 1 页 共 2 页 icepak接触热阻设置

【实用版】

目录

1.ICEPAK 简介

2.接触热阻的概念

3.接触热阻设置的重要性

4.如何设置接触热阻

5.接触热阻设置的实际应用

正文

1.ICEPAK 简介

ICEPAK 是一款专业的热分析软件，广泛应用于电子器件、集成电路、散热器等各种热设计领域。该软件通过模拟计算，为用户提供优化的热设计方案，以确保产品在各种工况下的稳定运行。

2.接触热阻的概念

接触热阻是指在热传导过程中，由于接触面之间存在的微观不平整度、接触压力不足等因素导致的热传导效率降低的现象。接触热阻是影响热传导效果的重要因素之一，其大小直接影响到设备的散热性能。

3.接触热阻设置的重要性

接触热阻设置对于提高散热性能具有重要意义。合理的接触热阻设置可以降低接触面间的热阻，提高热传导效率，从而使设备在高负荷运行时能够保持较低的温度，保证设备的稳定性和寿命。

4.如何设置接触热阻

在 ICEPAK 中，设置接触热阻主要分为以下几个步骤：

（1）创建模型：首先，根据实际设备尺寸和结构，在 ICEPAK 中创 第 2 页 共 2 页 建一个三维模型。

（2）定义材料：根据实际材料的导热性能，为模型中的各个部分定义相应的热传导系数。

（3）设置接触：在模型中定义各个接触部分，并设置相应的接触压力。接触压力的合理设置有助于提高接触热阻的传热效果。

（4）设置热源：在模型中设置热源，以模拟实际设备的发热情况。

（5）求解：根据设定的条件，使用 ICEPAK 求解模型的热传导过程，得到接触热阻的数值。

（6）优化：根据求解结果，分析接触热阻的数值，通过调整接触压力、热源位置等参数，以达到优化散热性能的目的。

5.接触热阻设置的实际应用

接触热阻设置在实际应用中具有广泛的应用价值。例如，在电子器件的散热设计中，通过优化接触热阻设置，可以提高器件的散热性能，降低运行温度，延长使用寿命。在散热器的设计中，合理的接触热阻设置有助于提高散热器的传热效率，从而提高设备的整体散热性能。
