建筑给排水系统的基本组成

专栏Ｉ园林、建筑与规划设计　

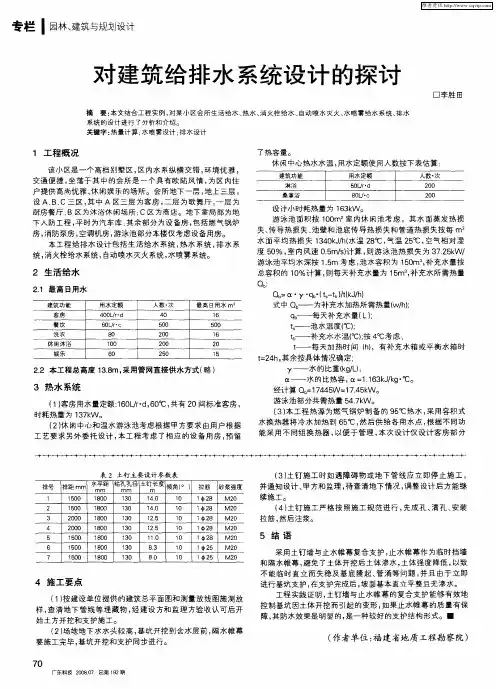

１工程概况　对建筑给排水系统设计的探讨　

摘要：本文结合工程实例，对某小区会所生活给水、热水、消火栓给水、自动喷水灭火、水喷雾给水系统、排水　系统的设计进行了分析和介绍。　关键字：热量计算；水喷雾设计　排水设计　

该小区是一个高档别墅区，区内水系纵横交错，环境优雅，　交通便捷，坐落于其中的会所是一个具有欧陆风情，为区内住　户提供高尚优雅、休闲娱乐的场所。会所地下一层，地上三层，　设Ａ、Ｂ、Ｃ三区，其中Ａ区三层为客房，二层为歌舞厅，一层为　厨房餐厅　Ｂ区为沐洛休闲场所　Ｃ区为商店。地下室局部为地　下人防工程，平时为汽车库　其余部分为设备房，包括燃气锅炉　房，消防泵房，空调机房，游泳池部分本楼仅考虑设备用房。　本工程给排水设计包括生活给水系统，热水系统，排水系　统，消火栓给水系统，自动喷水灭火系统，水喷雾系统。　２生活给水　２．１最高日用水　建筑功能　用水定额　人数一次　最高日用水ｍ　客房　４００Ｌ／ｒ・ｄ　４０　１６　餐饮　６０Ｌ／ｒ・Ｃ　５００　５００　洗衣　８０　２００　１６　休闲沐浴　１００　２００　２０　娱乐　６０　２５０　１５　２－２本工程总高度１３．８ｍ，采用管网直接供水方式（略）　３热水系统　（１）客房用水量定额：１６ＯＵｒ・ｄ，６０ｏＣ，共有２Ｏ间标准客房，　时耗热量为１　３７ｋＷ。　（２）休闲中心和温水游泳池考虑根据甲方要求由用户根据　工艺要求另外委托设计，本工程考虑了相应的设备用房，预留　

表２土钉主要设计参数表　水平距　钻孔孔径　土钉长度　排号　排距ｍｍ　倾角ｃ。）　拉筋　砂浆强度　ｍｍ　ｍｍ　ｍ　１　１５００　１８００　１３０　１４．０　１０　１　２８　Ｍ２０　２　１５００　１８００　１３０　１４　０　１０　１　２８　Ｍ２０　３　２０００　１８００　１３０　１２．５　１０　１　２８　Ｍ２０　４　２０００　１８００　１３０　１２　５　１０　１　２８　Ｍ２０　５　１５００　１８００　１３０　１１　０　１０　１　２８　Ｍ２０　６　１５００　１８００　１３０　８　３　１０　１　２５　Ｍ２０　７　１５００　１８００　１３０　８　０　１０　１　２６　Ｍ２０　

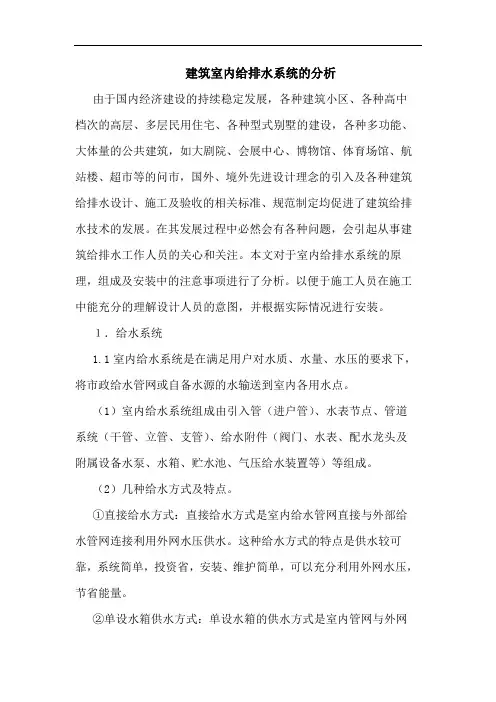

建筑室内给排水系统的分析

由于国内经济建设的持续稳定发展，各种建筑小区、各种高中档次的高层、多层民用住宅、各种型式别墅的建设，各种多功能、大体量的公共建筑，如大剧院、会展中心、博物馆、体育场馆、航站楼、超市等的问市，国外、境外先进设计理念的引入及各种建筑给排水设计、施工及验收的相关标准、规范制定均促进了建筑给排水技术的发展。在其发展过程中必然会有各种问题，会引起从事建筑给排水工作人员的关心和关注。本文对于室内给排水系统的原理，组成及安装中的注意事项进行了分析。以便于施工人员在施工中能充分的理解设计人员的意图，并根据实际情况进行安装。

１．给水系统

1.1室内给水系统是在满足用户对水质、水量、水压的要求下，将市政给水管网或自备水源的水输送到室内各用水点。

（1）室内给水系统组成由引入管（进户管）、水表节点、管道系统（干管、立管、支管）、给水附件（阀门、水表、配水龙头及附属设备水泵、水箱、贮水池、气压给水装置等）等组成。

（2）几种给水方式及特点。

①直接给水方式：直接给水方式是室内给水管网直接与外部给水管网连接利用外网水压供水。这种给水方式的特点是供水较可靠，系统简单，投资省，安装、维护简单，可以充分利用外网水压，节省能量。

②单设水箱供水方式：单设水箱的供水方式是室内管网与外网

直接连接，利用外网压力供水，同时设置高位水箱调节流量和压力。这种方式供水较可靠，系统较简单，投资较省，安装、维护较简单，可充分利用外网水压，节省能量。

③设贮水池、水泵的给水方式：贮水池、水泵的给水方式是室外管网供水至贮水池，由水泵将贮水池中水抽升至室内管网各用水点。这种供水方式安全可靠，不设高位水箱，不增加建筑结构荷载。但是外网的水压没有充分被利用。为了安全供水，我国当前许多城市的建筑小区设贮水池和集中泵房，定时或全日供水，也采用这种小区供水方式。

建筑给排水系统分类及组成详解示意图

给水方式

给水方式：指建筑内部给水系统的供水方案

01

直接给水方式

特点：

系统简单，投资省，可充分利用外网水压。但是一旦外网停水，室内立即断水。

适用场所：

水量、水压在一天内均能满足用水要求的用水场所。 02

气压给水方式

特点：

供水可靠，无高位水箱，但水泵效率低、耗能多。

适用场所：

外网水压不能满足所需水压，用水不均匀，且不宜设水箱时采用。 03

设水泵给水方式（A）

特点：

系统简单，供水可靠，无高位水箱，但耗能多。

适用场所：

水压经常不足，用水较均匀，且不允许直接从管网抽水时采用。 04

设水泵给水方式（B）

特点：

系统简单，供水可靠，无高位水箱，但耗能较多。为了充利用室外管网压力，节省电能，当水泵与室外管网直接连接时，应设旁通管。

适用场所：

室外给水管网的水压经常不足时采用。 05

分区给水方式

特点：

可以充分利用外网压力，供水安全，但投资较大，维护复杂。

适用场所：

供水压力只能满足建筑下层供水要求时采用。 06

分质给水方式

特点：

根据不同用途所需的不同水质，设置独立的给水系统的建筑供水 。

适用场所：

小区中水回用等。 07

设水箱给水方式（A）

特点：

水箱进水管和出水管共用一根立管供水可靠，系统简单，投资省，可充分利用外网水压。缺点是水箱水用尽后，用水器具水压会受外网压力影响。

适用场所：

供水水压、水量周期性不足时采用

08

设水箱和水箱给水方式

特点： 水泵能及时向水箱供水，可缩小水箱的容积。供水可靠，投资较大，安装和维修都比较复杂。

适用场所：

室外给水管网水压低于或经常不能满足建筑内部给水管网所需水压，且室内用水不均匀时采用。

09

设水箱给水方式（B）

特点：

系统简单，投资省，可充分利用外网水压，但是水箱容易二次污染；水箱容积的确定要慎重。

适用场所：

室外给水管网供水水压偏高或不稳定时采用。

建筑给排水设计规范

建筑给排水设计是建筑工程中至关重要的一环，它关系到建筑物的正常使用、卫生安全以及环境保护等多个方面。合理的给排水设计能够为人们提供舒适、便捷的生活和工作环境，同时也能有效地节约水资源，减少水污染。

一、建筑给排水系统的组成

建筑给排水系统主要由给水系统和排水系统两大部分组成。

给水系统的任务是将符合水质标准的水输送到建筑物内的各个用水点，满足生活、生产和消防等方面的用水需求。它通常包括水源引入管、水表节点、给水管网、加压设备以及用水设备等。

排水系统则负责将建筑物内产生的污水、废水和雨水及时、顺畅地排出，以防止积水和污染。排水系统一般由排水管道、排水检查井、污水提升设备、污水处理设施以及出水口等组成。

二、建筑给水设计规范

1、 用水量标准

用水量标准是确定给水系统规模的重要依据。不同类型的建筑物，如住宅、公共建筑、工业建筑等，其用水量标准各不相同。在设计时，需要根据建筑物的用途、规模、人员数量以及卫生设备的配置等因素，合理确定用水量。 2、 水质要求

给水水质应符合国家现行的生活饮用水卫生标准。对于特殊用途的水，如游泳池水、景观用水等，还需要满足相应的水质标准。

3、 给水管材选择

给水管材的选择应综合考虑管材的性能、价格、使用年限以及施工安装条件等因素。常见的给水管材有塑料管、钢管、铸铁管等。

4、 给水方式

常见的给水方式有直接给水、设水箱给水、设水泵给水以及分区给水等。选择给水方式时，需要根据建筑物的高度、层数、用水量以及市政管网的水压等条件进行综合考虑，以确保供水的安全可靠和经济合理。

5、 加压设备

当市政管网水压不能满足建筑物用水需求时，需要设置加压设备。加压设备的选型应根据用水量、水压要求以及运行管理等因素确定。

三、建筑排水设计规范

1、 排水体制

排水体制分为分流制和合流制。分流制是将污水和雨水分开排放，合流制是将污水和雨水合在一起排放。在新建地区，一般应采用分流制排水体制，以减少污水对环境的污染。
