转向阀工作原理
转向阀是一种用于控制液压或气动系统中液体或气体流动方向的设备。其工作原理基于阀芯的位置变化来控制介质流向。
转向阀采用了一个可移动的阀芯，通过改变阀芯的位置，可以改变介质的流动方向。阀芯的位置通常由一个手柄或电磁驱动器控制。当阀芯处于不同的位置时，阀门通道内的介质流动路线也随之改变。
通常情况下，转向阀有三个主要的工作位置：中位、右位和左位。在中位时，阀芯会将流体流向两个流道隔离开，不允许流体通过。当阀芯从中位移动到左位时，它将连接一个流道，并允许介质流向这个流道。同样的道理，当阀芯移动到右位时，它将与另一个流向连接。
当转向阀用于控制液压系统时，阀芯通常通过压力差来移动。在液压系统中，液压力会施加在阀芯上，以推动它从一个位置移动到另一个位置。当介质压力在阀芯上达到平衡时，阀芯会停止移动，并保持在当前位置。
转向阀也可以通过电磁驱动器来控制。电磁驱动器会提供一个磁场，使阀芯产生磁力，从而移动到所需的位置。通过控制电磁驱动器的电流，可以实现阀芯位置的精确控制。
总之，转向阀通过改变阀芯的位置来控制介质的流动方向。这种工作原理使得转向阀在液压或气动系统中起到了重要作用，实现了流体的控制和定向。
1.方向控制阀及换向回路
方向控制阀按气流在阀内的作用方向，可分为单向型控制阀和换向型控制阀。
(1)单向型控制阀。
1)单向阀。气动单向阀的工作原理与作用与液压单向阀相同。
在气动系统中，为防止储气罐中的压缩空气倒流回空气压缩机，在空气压缩机和储气罐
之间就装有单向阀。单向阀还可与其他的阀组合成单向节流阀、单向顺序阀等。
2)梭阀(或门阀)。梭阀是两个单向阀反向串联的组合阀。由于阀芯像织布梭子一样来回
运动，因而称之为梭阀。
图3一25(a)为或门型梭阀的结构图。其工作原理是当P1进气时，将阀芯推向右边，P2
被关闭，于是气流从P1进人A腔，如图3-25(b)所示;反之，从P2进气时，将阀芯推向左
边，于是气流从几进人P2腔，如图3-25(c)所示;当P1,P2同时进气时，哪端压力高，A就
与哪端相通，另一端就自动关闭。可见该阀两输人口中只要有一个输人，输出口就有输出，
输人和输出呈现逻辑“或”的关系。
或门型梭阀在逻辑回路中和程序控制回路中被广泛采用，图3-26是梭阀在手动一自动
回路中的应用。通过梭阀的作用，使得电磁阀和手动阀均可单独操纵汽缸的动作。
气动调节阀：/
3)双压阀(与门阀)图3-27是双压阀的工作原理图。当P1进气时，将阀芯推向右端，A
无输出，如图3-27(a)所示;当P2进气时，将阀芯推向左端，A无输出，如图3一27(b)所示;
只有当P1，P2同时进气时，A才有输出，如图3-27(c)所示;当P1和P2气体压力不等时，
则气压低的通过A输出。由此可见，该阀只有两输人口中同时进气时A才有输出，输人和
输出呈现逻辑“与”的关系。
自力式压力调节阀:/
双压阀的应用很广泛，如图3一28所以是在互锁回路中的应用。只有工件的定位信号
1和夹紧信号2同时存在时，双压阀才有输出，使换向阀换向，从而使钻孔缸进给。
4)快速排气阀。用于使气动元件或装置快速排气的阀叫作快速排气阀，简称快排阀。通

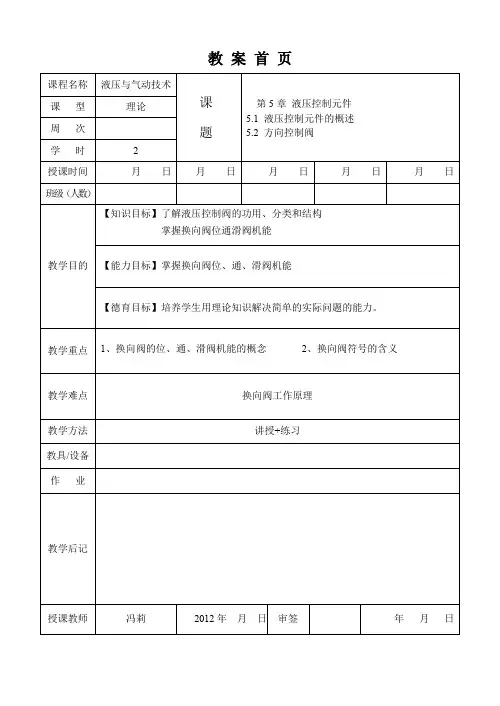

教 案 首 页
课程名称 液压与气动技术
课
题 第5章 液压控制元件
5.1 液压控制元件的概述
5.2 方向控制阀 课 型 理论
周 次
学 时 2
授课时间 月 日 月 日 月 日 月 日 月 日
班级（人数）
教学目的 【知识目标】了解液压控制阀的功用、分类和结构
掌握换向阀位通滑阀机能
【能力目标】掌握换向阀位、通、滑阀机能
【德育目标】培养学生用理论知识解决简单的实际问题的能力。
教学重点 1、换向阀的位、通、滑阀机能的概念 2、换向阀符号的含义
教学难点 换向阀工作原理
教学方法 讲授+练习
教具/设备
作 业
教学后记
授课教师 冯莉 2012年 月 日 审签 年 月 日 教 案 纸
第 1 页 组织教学：提示学生上课，集中学生注意力，检查学生出勤情况
复习旧课：1、液压缸的密封装置有哪些？
2、液压缸为什么要缓冲？缓冲方法有哪些？
讲授新课： 第五章 液压控制阀
5.1概述
一、定义：液压控制元件也叫液压控制阀（液压阀）。
二、功用：控制和调节液压系统中液体流动的方向、压力的高低、流量的大小，以满足执行元件的工作要求。
三、对液压控制阀的基本要求
① 动作灵敏、性能好、工作可靠、冲击振动和噪声小；
② 油液通过阀时的液压损失要小；③ 密封性能好；
④ 结构简单、紧凑，体积小，重量轻，安装、维修方便，成本低。
四、分类
（1） 按机能（用途）分类
压力控制阀：溢流阀、减压阀、顺序阀、卸荷阀、缓冲阀、限压切断阀、压力继电器等
流量控制阀：节流阀、单向节流阀、调速阀、分流阀、排气节流阀等
方向控制阀：单向阀、换向阀、行程减速阀、比例方向控制阀、快速排气阀、脉冲阀等
（2） 按连接方式分类
管式连接阀：将板式阀用螺钉固定在连接板（或油路板、集成块）上。
第五章 方 向 控 制 阀
方向控制阀（方向阀）是控制液压系统中的液流方向的阀，用来对系统中各个支路的液流进行通、断的切换，以适应工作的要求。一个液压系统所应用的各个控制阀中，方向阀占的数量相当多。
§5-1 方向阀的功能及分类
常规方向阀的基本作用是对液流进行通、断（开、关）切换。因此，工作原理比较简单，它的结构也并不复杂。但是，为了满足不同液压系统对液流方向的控制要求，方向阀的品种规格名目繁多。
一、分类
方向阀按其功能，大致可分成以下几种类型：
有时把压力表开关也归到方向控制阀中。
除了上述一般的方向控制阀外，还有可以进行阀芯位置连续控制的电液比例方向阀。
从阀芯的结构特征来区分，又有锥阀式、球阀式、滑阀式和转阀式等。
（一）单向阀
单向阀类似于电路中的二极管。在液压系统中单向阀只允许液流沿一个方向通过，反方向流动则被截止。它是一种结构最简单的控制阀。图5-1（图5-1省略p89）分别是钢球式直通单向阀和锥阀式直通单向阀。
液流从1P流入时，克服弹簧力而将阀芯顶开，再从2P流出。当液流反向流入时，由于阀芯被压紧在阀座密封面上，所以流动被截止。
钢球式单向阀的结构简单，但密封性不如锥阀式，并且由于钢球没有导向部分，所以工作时容易产生振动，一般用在流量较小的场合。锥阀式应用最多，虽然加工要求较钢球式高一些，但是它的导向性好，密封可靠。
图5-1所示单向阀是管式结构，尺寸小巧紧凑，可以直接安装在管路中。此外还有板式结构的单向阀（图5-2）（图5-2省略p90），它的装拆维修比较方便，不过需要另行设置安装底板。此外，由于板式单向阀内的流道有转弯，所以流动阻力损失较管式结构大。
单向阀中的弹簧主要是用来克服摩擦力、阀芯的重力和惯性力，使阀芯在液流反方向流动时能迅速关闭。但弹簧过硬会影响阀的开启压力并造成过大的流动损失。一般单向阀的开启压力大约0.03~0.05MPa，并可根据需要更换弹簧。例如，单向阀作为背压阀使用时，需要具有与系统工作相适应的开启压力，因此采用较硬的弹簧。
