pwm调速工作原理
PWM调速工作原理是通过改变高电平和低电平信号之间的占空比来控制电机或其他设备的速度。在PWM调速中，一个周期包含一个高电平和一个低电平，高电平的持续时间是通过一个控制信号来控制的。
PWM控制信号通常是一个固定频率的波形，只有高电平的持续时间会根据需要进行调整。高电平的持续时间越长，电机或设备的速度就越快；高电平的持续时间越短，速度就越慢。
PWM调速的关键是通过快速切换高电平和低电平信号来实现平滑的速度调节。由于切换频率很高，比例之间的转换可以被人眼感知为连续的运动。
在应用中，PWM调速可以通过微控制器或其他电子控制设备来实现。这些设备会根据需要生成相应的PWM信号，并通过控制电路将其传输给电机或其他设备。控制电路可以根据PWM信号的占空比来调节电机的速度，从而实现精确的调速。
总的来说，PWM调速通过改变高电平和低电平信号的占空比来控制电机或其他设备的速度。这种调速方式具有高效、精确的特点，并且在很多应用中得到广泛使用。
三相异步电动机的FOC控制是一种利用变频器控制三相交流马达的技术，它通过调整变频器的输出频率、输出电压的大小及角度，来控制马达的输出。具体来说，FOC控制通过调整PWM（脉冲宽度调制）信号的占空比，来控制变频器的输出电压，从而控制马达的转速。
PWM信号是一种方波信号，其占空比是指在一个周期内高电平时间与整个周期时间的比值。当占空比变化时，变频器输出的平均电压也会变化，从而改变马达的转速。
在FOC控制中，首先需要将三相输出电流及电压以矢量来表示，这个过程称为矢量控制或磁场定向控制。通过调整变频器的输出频率和电压大小，可以控制马达的磁场强度和转速。
对于有传感器FOC，由于电机的传感器（一般为编码器）能反馈电机转子的位置信息，因此在控制中可以不使用位置估算算法，控制起来相对无传感器FOC简单。然而，对于无传感器FOC，由于没有传感器来反馈电机转子的位置信息，因此需要使用位置估算算法来控制马达的转速。
总之，三相异步电动机的FOC控制利用PWM信号来控制变频器的输出电压，从而控制马达的转速。它是一种高效、精确的电机控制方法，被广泛应用于各种工业场合。

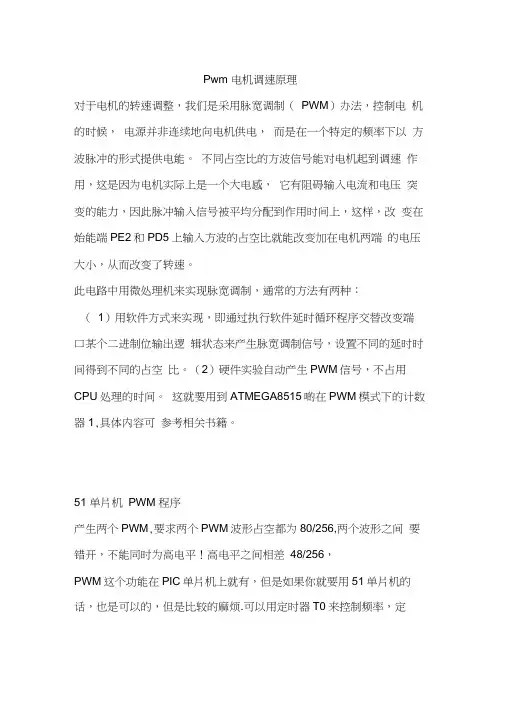

Pwm 电机调速原理
对于电机的转速调整，我们是采用脉宽调制（ PWM）办法，控制电 机的时候， 电源并非连续地向电机供电， 而是在一个特定的频率下以 方波脉冲的形式提供电能。 不同占空比的方波信号能对电机起到调速 作用，这是因为电机实际上是一个大电感， 它有阻碍输入电流和电压 突变的能力，因此脉冲输入信号被平均分配到作用时间上，这样，改 变在始能端PE2和PD5上输入方波的占空比就能改变加在电机两端 的电压大小，从而改变了转速。
此电路中用微处理机来实现脉宽调制，通常的方法有两种：
（ 1）用软件方式来实现，即通过执行软件延时循环程序交替改变端
口某个二进制位输出逻 辑状态来产生脉宽调制信号，设置不同的延时时间得到不同的占空 比。（2）硬件实验自动产生PWM信号，不占用CPU处理的时间。 这就要用到ATMEGA8515啲在PWM模式下的计数器1,具体内容可 参考相关书籍。
51 单片机 PWM 程序
产生两个PWM,要求两个PWM波形占空都为80/256,两个波形之间 要错开，不能同时为高电平！高电平之间相差 48/256，
PWM这个功能在PIC单片机上就有，但是如果你就要用51单片机的
话，也是可以的，但是比较的麻烦.可以用定时器T0来控制频率，定时器T1来控制占空比：大致的的编程思路是这样的： TO定时器中断
是让一个I0 口输出高电平，在这个定时器 TO的中断当中起动定时器
T1,而这个T1是让10 口输出低电平，这样改变定时器 TO的初值就 可以改变频率，改变定时器 T1 的初值就可以改变占空比。 *程序思路说明：
*关于频率和占空比的确定，对于 12M晶振，假定PWM输出频 率为1KHZ这样定时中断次数*
*设定为C=10,即0.01MS中断一次，则TH0=FF,TL0=F|6；于设定
中断时间为 0.01ms，这样可以设定占空比可从 1-100变化。即
0.01ms*100=1ms * TH0和TL0是计数器0的高8位和低8位计数器，
pwm调速系统工作原理
PWM调速系统是基于脉宽调制（Pulse Width Modulation）原理进行的调速系统。其工作原理如下：
1. 输入信号：首先，系统会接收来自控制器的输入信号，该信号代表了需要调整转速的目标值。
2. 参考信号生成：系统会将输入信号与某个参考信号进行比较，生成一个误差信号。这个参考信号可以是一个固定频率的方波信号。
3. 比较器：误差信号会被送入一个比较器中，与一个可调的正弦波或三角波信号进行比较。
4. 脉冲调制：比较器的输出信号会传递给脉冲调制器，通过调整它的输入信号的占空比，可以得到一个与误差信号幅度成正比的脉冲宽度。
5. 脉冲产生：脉冲调制器会产生一串脉冲信号，其宽度与误差信号的幅度成比例。脉冲信号的频率通常为固定值，而占空比会随误差信号变化。
6. 控制信号输出：脉冲信号会被传递到一个功率放大器，然后经过滤波器去除高频噪声。最后，滤波后的信号会被转换为适合电机的控制信号，用于调整电机的转速。
通过以上工作原理，PWM调速系统可以实现精确的转速控制，可以应用于各种需要调速的设备和系统，如电机驱动、照明控制等。
PWM调速原理
占空比：高电平时间比整个周期的时间。
PWM的占空比决定输出到直流电机的平均电压.
PWM不是调节电流的.PWM的意思是脉宽调节,也就是调节方波高电平和低电平的时间比,一个20%占空比波形,会有20%的高电平时间和80%的低电平时间，而一个60%占空比的波形则具有60%的高电平时间和40%的低电平时间,占空比越大,高电平时间越长,则输出的脉冲幅度越高,即电压越高.如果占空比为0%,那么高电平时间为0,则没有电压输出.如果占空比为100%,那么输出全部电压.所以通过调节占空比,可以实现调节输出电压的目的,而且输出电压可以无级连续调节.
在使用PWM控制的直流无刷电动机中，PWM控制有两种方式：
1.使用PWM信号，控制三极管的导通时间，导通的时间越长，那么做功的时间越长，电机的转速就越高
2.使用PWM控制信号控制三极管导通时间，改变控制电压高低来实现
有用CPWM SPWM.....来调速
调速不只是改变电压（电源电压或者控制电压），改变电流也可以。(控制回路的电流，而不是PWM信号的电流）
不知楼主是用几相PWM控制的直流电动机啊
PWM信号是一个矩形的方波，他的脉冲宽度可以任意改变，改变其脉冲宽度控制控制回路输出电压高低或者做功时间的长短，实现无级调速。
