AMEsim和Simulink联合仿真教程

  • 格式：docx
  • 大小：779.69 KB
  • 文档页数：4

软件准备：

MATLAB2016b

AMEsim2020.2

Visual studio 2013

软件不宜过新。上面是恒仔使用的、联合成功的版本。

步骤：

一：复制文件

将D:\Program Files (x86)\Microsoft Visual Studio 12.0\VC\bin下的nmake.exe 、vcvars32.bat和D:\Program Files (x86)\Microsoft Visual Studio 12.0\VC\bin\amd64下的vcvars64.bat复制到D:\Program Files\Simcenter\2020.2\Amesim中覆盖。(全文所提到路径皆为自己软件的安装路径，可根据自己安装情况更改)

二：环境配置

在安装完Visual Studio 2013、 Amesim 2020.2 、 Matlab 2016b之后，需要配置环境变量。

在windows桌面，右键“计算机”-“属性”-“高级系统设置”-“环境变量”里添加用户变量和系统变量。

1、用户变量

添加 变量名：HOME，变量值：D:\

添加 变量名：MATLAB，变量值：D:\Program Files\MATLAB\R2016b

2、双击Path变量，添加： 配置完成后，重启电脑，以使用户变量和系统变量生效。

三、软件设置：

1、首先打开Matlab 2016b，在命令窗口输入：

mex -setup

将C和C++编译器都设置为Visual C++ 2013.

2、打开Amesim2020.2 ，进入Tools-Preferences-Compilation，将Active Compiler

设置为Microsoft Visual C++ (64bit)。

软件配置完成。

四、联合仿真例程运行

在Amesim 2020.2-Help-Help里，输入simulink,打开“Hybrid_bus_steps_simulink”例程：

点击Open this demo,下面一串链接，将其复制到指定目录并打开：

点击Amesim 2020.2-Tools-MATLAB®，它会自动打开MATLAB2017b，并自动添加AMESIM的相关路径到MATLAB PATH里，然后它会自动打开Hybrid_bus_steps_simulink.mdl。（注意，该mdl必须由matlab 2016b及以上版本才能打开。）

返回到Amesim 2020.2，点击SIMULATION，它会将该模型进行编译：

在Amesim 2020.2进行编译后，返回到Simulink中，点击 运行即可（我这里将仿真时间从inf改为30s了，如果是原例程的inf，它将不会停止。）：

运行完成后，回到Amesim2020.2，即可观看各个参数的曲线：

到此，Simcenter Amesim 2020.2与Matlab/simulink联合仿真的环境配置与例程联合仿真已经大功告成。

合集下载

基于AMESim与Matlab／Simulink的汽车ESP液压电磁阀动态响应联合仿真研究

基于AMESim与Matlab／Simulink的汽车ESP液压电磁阀动态响应联合仿真研究

２００８年第２期　车辆与动力技术　Ｖｅｈｉｃｌｅ＆Ｐｏｗｅｒ　Ｔｅｃｈｎｏｌｏｇｙ－　总第１１０期　

文章编号：１００９—４６８７（２００８）０２—０００１—０４　

基于ＡＭＥＳｉｍ与Ｍａｔｌａｂ／Ｓｉｍｕｌｉｎｋ的汽车　

ＥＳＰ液压电磁阀动态响应联合仿真研究　

高涵文，　黄　蕾，　王国林，　杨　建　

（江苏大学汽车与Ｊ交通工程学院，镇江２１２０１３）　

摘要：为研究ＥＳＰ液压控制系统的电磁阀在系统增减压时的动态响应及其主要参数对控制效果的影响，基于　ＡＭＥＳｉｍ建立了ＥＳＰ液压系统模型，运用Ｍａｔｌａｂ／Ｓｉｍｕｌｉｎｋ对系统中的电磁阀进行控制．仿真结果表明，电磁阀频　率和ＰＷＭ占空比都会影响电磁阀的响应，为ＥＳＰ液压控制系统的设计和匹配提供了依据．　

关键词：ＥＳＰ；ＰＷＭ；液压控制系统；ＡＭＥＳｉｍ　中图分类号：Ｕ４６３．２　文献标识码：Ａ　

Ｓｉｍｕｌａｔｉｏｎ　ｏｆ　Ｄｙｎａｍｉｃ　Ｒｅｓｐｏｎｓｅ　ｏｎ　Ａｕｔｏｍｏｂｉｌｅ　ＥＳＰ　Ｓｏｌｅｎｏｉｄ　

Ｖａｌｖｅ　Ｂａｓｅｄ　ｏｎ　ＡＭＥＳｉｍ　ａｎｄ　Ｍａｔｌａｂ／Ｓｉｍｕｌｉｎｋ　

ＧＡＯ　Ｈａｎ．ｗｅｎ，ＨＵＡＮＧ　Ｌｅｉ，　ＷＡＮＧ　Ｇｕｏ－ｌｉｎ，　ＹＡＮＧ　Ｊｉａｎ　（Ｓｃｈｏｏｌ　ｏｆ　Ａｕｔｏｍｏｂｉｌｅ　ａｎｄ　Ｔｒａｆｆｉｃ　Ｅｎｇｉｎｅｅｒｉｎｇ，Ｊｉａｎｇｓｕ　Ｕｎｉｖｅｒｓｉｔｙ，Ｚｈｅｎｊｉａｎｇ　２１２０１３，Ｃｎｉｎａ）　

Ａｂｓｔｒａｃｔ：Ｔｈｅ　ＥＳＰ　ｈｙｄｒａｕｌｉｃ　ｃｏｎｔｒｏｌ　ｓｙｓｔｅｍ　ｉｓ　ｔｈｅ　ｍｏｓｔ　ｉｍｐｏｒｔａｎｔ　ａｃｔｕａｔｏｒ　ｆｏｒ　ｔｈｅ　ｓｔａｂｉｌｉｔｙ　ｏｆ　ｄｒｉｖｉｎｇ　ｖｅ－　

ｈｉｃｌｅ．Ｉｎ　ｏｒｄｅｒ　ｔｏ　ｓｔｕｄｙ　ｔｈｅ　ｄｙｎａｍｉｃ　ｒｅｓｐｏｎｓｅ　ｏｆ　ｔｈｅ　ｓｏｌｅｎｏｉｄ　ｖａｌｖｅ　ｗｈｅｎ　ｐｒｅｓｓｕｒｉｚｉｎｇ　ｏｒ　ｄｅｃｏｍｐｒｅｓｓｉｎｇ　

基于AMESim／Simulink的磁流变半主动悬架系统性能仿真

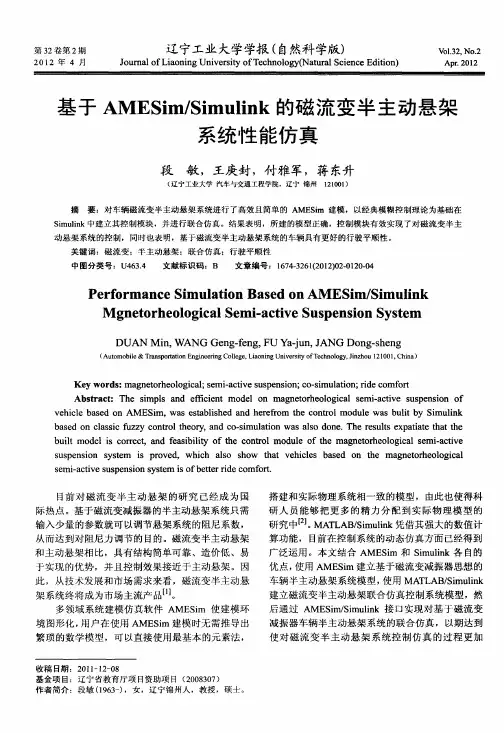

基于AMESim／Simulink的磁流变半主动悬架系统性能仿真
