光子晶体光纤损耗特性的数值研究

  • 格式：docx
  • 大小：39.50 KB
  • 文档页数：5

光子晶体光纤损耗特性的数值研究

杜海龙;丁春峰;郑义

【摘 要】为了理论分析PCF(光子晶体光纤)的损耗特性,采用多极法研究了包层空气孔直径、孔间距和空气孔层数等参数对PCF 1.31和1.55μm波长处损耗特性的影响.结果表明,选择高空气填充率的结构和增加包层空气孔层数都可以降低PCF损耗；通过增大最外层空气孔直径可在保持色散特性不变的情况下显著降低PCF的损耗.该结论可以为设计低损耗特性的PCF提供理论依据.

【期刊名称】《光通信研究》

【年(卷),期】2013(000)003

【总页数】3页(P39-40,48)

【关键词】光子晶体光纤;损耗;多极法

【作 者】杜海龙;丁春峰;郑义

【作者单位】郑州大学西亚斯国际学院,河南郑州 451150;郑州大学河南省激光与光电重点实验室,河南郑州 450052;北京交通大学理学院,北京 100044

【正文语种】中 文

【中图分类】TN818

0 引 言

PCF (光子晶体光纤)由于具有普通单模光纤所无法比拟的特性[1-4]，例如很强的非线性效应、高负补偿和平坦等灵活控制的色散特性、无穷单模特性等，在新一代光纤通信系统、新型光纤器件中表现出广阔的应用前景。

低损耗特性一直是光通信系统传输介质追求的目标，近年来如何有效降低PCF的损耗成为光纤通信领域的研究热点。随着PCF拉制技术的不断发展和日趋成熟，研究人员设计了具有不同应用价值和对称结构的PCF；正方晶格PCF因为对称结构简单、易拉制等特点而具有较强的实用价值，Bouk等人在2004年提出了此结构的PCF[5]，并对其色散特性进行了深入的研究。本文基于研究对称结构PCF的多极法，对正方晶格PCF的损耗特性进行研究，探索获得低损耗PCF的一般方法。

1 数值分析方法

2002年，T.P.White和B.T.Kuhlmey等人将多极理论应用到计算包层具有对称特性和圆柱形空气孔的PCF，将包层空气孔周围的场分量用贝塞尔函数展开，利用边界条件求得传输特性[6-7]。多极法精确地考虑了包层空气孔为圆形时模式的对称性，从而大大地提高了计算精度和效率。通过计算，可理论模拟出PCF内的传播常数的实部和虚部，从而可以计算出PCF的模场分布、色散系数和损耗系数等。

在PCF包层第L个空气孔内，纵电场可以展开成

介质内的纵电场可以展开成

式中，为波矢，rl和Φl是孔附近基质以空气孔中心为圆心的极坐标值，Jm(z)和Hm(z)为第一类和第三类贝塞尔函数，βz为纵向传播常数。

在空气孔的边界上运用电磁场的边界调节，可以得到关于的表达式，进而求出传播常数。从传播常数的实部可以算出PCF的色散特性，虚部可以计算出损耗特性，计算公式如下

式中，λ的单位是μm。

2 PCF结构参数对损耗的影响

2.1 包层空气孔层数对损耗的影响

图1 空气孔层数Nr不同时PCF损耗规律

取PCF包层结构参数如下：空气孔直径d=1.1 μm，孔间距Λ=2.1 μm，计算包层空气孔层数Nr分别为2、3、4时PCF的损耗的变化规律，模拟结果如图1所示。在1.3至1.6 μm波长处，随着波长的增大，PCF的损耗成指数增大；随着Nr的增加，PCF的损耗显著减小。表1所示为Nr不同时，PCF在1.31和1.55

μm波长处的损耗值，Nr每增加一层，PCF的损耗值下降约两个数量级，1.31

μm处损耗值大约下降为原来的1/125，1.55 μm处大约下降为原来的1/75，经计算，当Nr=6时PCF的损耗值为0.006 dB/km，明显低于传统单模光纤的损耗特性，因此增加Nr能有效地降低PCF的损耗。

表1 Nr不同的PCF在1.31和1.55 μm处的损耗NrL/dB/m1.31 μm1.55

μm234.165 1111.322 030.269 01.499 740.002 20.021 0

2.2 包层空气孔直径、孔间距对损耗的影响

图2 Λ=2.1 μm时,不同空气孔直径d对损耗特性的影响

图3 d=1.1 μm时，不同孔间距对损耗特性的影响

图2所示为包层空气孔间距Λ=2.1μm时，空气孔直径d变化对PCF损耗特性的影响。图3所示为d=1.1 μm时，Λ变化对PCF损耗特性的影响。对应的各PCF在1.31和1.55 μm处损耗值分别如表2和表3所示。

表2 Λ=2.1 μm时, 不同空气孔直径的PCF在1.31和1.55 μm处的损耗d/μmL/dB/m1.31 μm1.55 μm0.6914.840 22 379.800 00.852.210 7196.790

51.01.745 48.532 11.20.036 30.236 0

表3 d=1.1 μm时, 不同空气孔间距的PCF在1.31和1.55 μm处的损耗Λ/μmL/dB/m1.31 μm1.55 μm2.30.689 13.049 52.10.269 01.499 71.90.084

40.647 11.70.020 30.245 5

从图2和图3可以看出，随着包层空气孔直径的增大或包层空气孔间距的减小，PCF的损耗都是明显减小的，且增大包层空气直径的方式更为明显。随着包层空气填充率的增大，PCF的纤芯和包层的折射率差加大，这就更容易将激光光束束缚在高折射率的纤芯区域。我们也计算了各PCF在1.31和1.55 μm波长处的损耗值，表2和表3表明，尽管增大包层空气孔直径和减小孔间距都可以明显降低PCF的损耗值，但相对结构参数包层空气孔层数，空气孔直径和孔间距对损耗的影响要小的多。

2.3 最外层空气孔直径对损耗的影响

取PCF内3层空气孔直径d=1.1 μm，孔间距Λ=2.1 μm，图4和图5所示分别为最外层直径分别增大到1.3和1.6 μm时对PCF色散和损耗特性影响规律的曲线。如图所示，当最外层空气孔直径增大时，PCF的色散几乎不变，3个不同结构参数PCF的色散曲线近似重合为一条曲线，说明最外层空气孔的变化对PCF色散特性影响很小；同时，PCF的损耗特性近似指数减小，当最外层空气孔直径为1.6 μm时，PCF在1.31和1.55 μm处的损耗值为0.014和0.21 dB/km，已经接近传统单模光纤的损耗值。因此，要获得低损耗PCF，可以根据要求的有效模式面积、非线性系数和色散等条件先对PCF的包层空气孔间距、空气孔直径和包层空气孔层数进行设置，然后再通过增大最外层空气孔直径的方法来获得更低的损耗特性，同时保持PCF的色散特性不变。

图4 最外层空气孔直径不同对色散的影响

图5 最外层空气孔直径不同对损耗的影响

3 结束语

应用多极法对正方晶格对称结构PCF的损耗特性进行了数值分析，研究了包层各结构参数在1.31和1.55 μm波长处对损耗特性的影响，其中包层空气孔层数对PCF的损耗影响最大，包层空气孔直径次之，空气孔间距最小。设计具有一定色散特性的低损耗PCF时，可先设置空气孔直径、孔间距、空气孔层数等参数确定色散特性，然后可以通过增大最外层空气孔的方法，在保持色散特性不变的前提下进一步降低PCF的损耗。

参考文献：

[1] Birks T A, Knight J C, Russell P St J, et al.Endlessly Single- mode

photonic crystal fibers [J]. Opt lett , 1997, 22 (13) : 961-963.

[2] Knight J C, Arriaga J, Birks T A, et al. Anomalous dispersion in photonic

crystal fiber [J]. IEEE Photon Technol Lett, 2000,12(7):807-809.

[3] 程同蕾. 混合型光子晶体光纤理论及超连续实验研究[D]. 天津：天津大学, 2010.

[4] 崔艳玲. 新型光子晶体光纤的色散特性和带隙特性研究[D]. 秦皇岛：燕山大学,

2009.

[5] Bouk A H, Cucinotta A, Poli F，et al. Dispersion properties of square-lattice photonic crystal fibers [J]. Opt Express, 2004, 12(5) : 941-946.

[6] White T P, Kuhlmey B T, MePhedran R C ,et al. Multipole method for

microstructured optical fibers. I. Formation [J]. Journal of the Optical

Society of America B, 2002,19(10): 2322-2330.

[7] Kuhlmey B T, White T P, Renversez G, et al. Multipole method for

microstructured optical fibers. II. Implementation and results[J]. Journal of

the Optical Society of America B, 2002, 19(10): 2331-2340.

合集下载

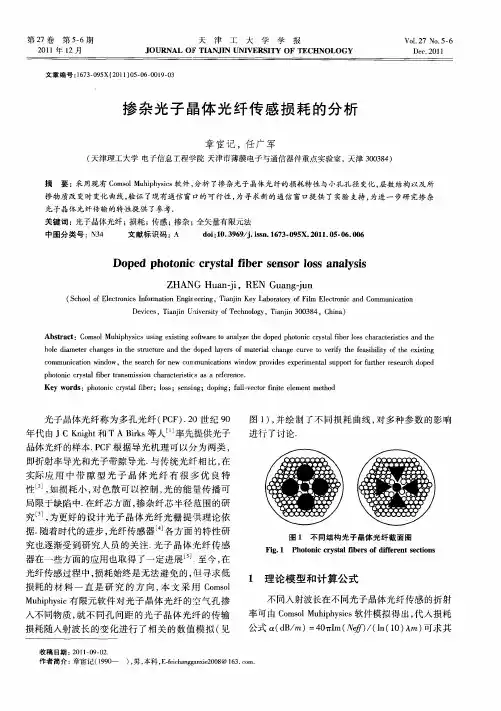

掺杂光子晶体光纤传感损耗的分析

掺杂光子晶体光纤传感损耗的分析

第２７卷第５－６期　２０１１年１２月　天津工大学学报　ＪｏＵＲＮＡＬ　ｏｉＦ　ＴＩＡＮＪＩＮ　ＵＮＩＶＥＲＳＩＴＹ　０Ｆ　ＴＥＣＨＮｏＬｏＧＹ　Ｖ０Ｉ＿２７　Ｎｏ．５—６　Ｄｅｃ．２０１１　

文章编号：１６７３－０９５Ｘ（２０１１）０５—０６—００１９—０３　

掺杂光子晶体光纤传感损耗的分析　

章宦记，任广军　

（天津理工大学电子信息工程学院天津市薄膜电子与通信器件重点实验室，天津３００３８４）　

摘要：采用现有Ｃｏｍｓｏｌ　Ｍｕｈｉｐｈｙｓｉｃｓ软件，分析了掺杂光予晶体光纤的损耗特性与小孔孔径变化，层数结构以及所　掺物质改变时变化曲线，验证了现有通信窗口的可行性，为寻求新的通信窗１３＇提供了实验支持，为进一步研究掺杂　光子晶体光纤传输的特性提供了参考．　关键词：光子晶体光纤；损耗；传感；掺杂；全矢量有限元法　中图分类号：Ｎ３４　文献标识码：Ａ　ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１６７３．０９５Ｘ．２０１１．０５－０６．００６　

Ｄｏｐｅｄ　ｐｈｏｔｏｎｉｃ　ｃｒｙｓｔａｌ　ｆｉｂｅｒ　ｓｅｎｓｏｒ　ｌｏｓｓ　ａｎａｌｙｓｉｓ　

ＺＨＡＮ　Ｇ　Ｈｕａｎ－ｊｉ，ＲＥＮ　Ｇｕａｎｇ－ｊｕｎ　

（Ｓｃｈｏｏｌ　ｏｆ　Ｅｌｅｃｔｒｏｎｉｃｓ　Ｉｎｆｏｒｍａｔｉｏｎ　Ｅｎｇｉｒ　ｅｅｒｉｎｇ，Ｔｉａｎｊｉｎ　Ｋｅｙ　Ｌａｂｏｒａｔｏｒｙ　ｏｆ　Ｆｉｌｍ　Ｅｌｅｃｔｒｏｎｉｃ　ａｎｄ　Ｃｏｍｍｕｎｉｃａｔｉｏｎ　Ｄｅｖｉｃｅｓ，Ｔｉａｎｊｉｎ　Ｕｎｉｖｅｒｓｉｔｙ　ｏｆ　Ｔｅｃｈｎｏｌｏｇｙ，Ｔｉａｎｊｉｎ　３００３８４，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ｃｏｍｓｏｌ　Ｍｕｈｉｐｈｙｓｉｃｓ　ｕｓｉｎｇ　ｅｘｉｓｔｉｎｇ　ｓｏｆｔｗａｒｅ　ｔｏ　ａｎａｌｙｚｅ　ｔｈｅ　ｄｏｐｅｄ　ｐｈｏｔｏｎｉｃ　ｃｒｙｓｔａｌ　ｆｉｂｅｒ　ｌｏｓｓ　ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ　ａｎｄ　ｔｈｅ　ｈｏｌｅ　ｄｉａｍｅｔｅｒ　ｃｈａｎｇｅｓ　ｉｎ　ｔｈｅ　ｓｔｒｕｃｔｕｒｅ　ａｎｄ　ｔｈｅ　ｄｏｐｅｄ　ｌａｙｅｒｓ　ｏｆ　ｍａｔｅｒｉａｌ　ｃｈａｎｇｅ　ｃｕｒｖｅ　ｔｏ　ｖｅｒｉｆｙ　ｔｈｅ　ｆｅａｓｉｂｉｌｉｔｙ　ｏｆ　ｔｈｅ　ｅｘｉｓｔｉｎｇ　ｃｏｍｍｕｎｉｃａｔｉｏｎ　ｗｉｎｄｏｗ，ｔｈｅ　ｓｅａｒｃｈ　ｆｏｒ　ｎｅｗ　ｃｏｒｒｔｍｕｎｉｃａｔｉｏｎｓ　ｗｉｎｄｏｗ　ｐｒｏｖｉｄｅｓ　ｅｘｐｅｒｉｍｅｎｔａｌ　ｓｕｐｐｏｒｔ　ｆｏｒ　ｆｕｒｔｈｅｒ　ｒｅｓｅａｒｃｈ　ｄｏｐｅｄ　ｐｈｏｔｏｎｉｃ　ｃｒｙｓｔａｌ　ｆｉｂｅｒ　ｔｒａｎｓｍｉｓｓｉｏｎ　ｃｈａｒａｃｔｅｒｉｓｔｉｃ　Ｓ　ａｓ　ａ　ｒｅｆｅｒｅｎｃｅ．　Ｋｅｙ　ｗｏｒｄｓ：ｐｈｏｔｏｎｉｃ　ｃｒｙｓｔａｌ　ｆｉｂｅｒ；ｌｏｓｓ；ｓｅｎｓｉｎｇ；ｄｏｐｉｎｇ；ｆｕｌｌ—ｖｅｃｔｏｒ　ｆｉｎｉｔｅ　ｅｌｅｍｅｎｔ　ｍｅｔｈｏｄ　

光子晶体光纤的特性及应用

光子晶体光纤的特性及应用

龙源期刊网

光子晶体光纤的特性及应用

作者：牛静霞 李静

来源：《中小企业管理与科技·下旬刊》2011年第08期

摘要：光子晶体光纤由于独特的导光原理和灵活的结构设计，性能明显能优于传统光纤，在光通信和激光技术等领域具有非常广阔的应用空间。文章介绍了光子晶体光纤的导光原理，研究了其主要特性，并分析了其在波分复用器、光纤激光器、光纤放大器及光耦合器件等方面的应用。

关键词：光子晶体光纤 特性 光器件

0 引言

光子晶体光纤(Photonic Crystal Fiber，PCF)是光纤技术发展的主要方向，对于大容量光纤通信和高功率光纤激光器的研究开发具有重要意义。光子晶体光纤又称为多孔光纤(Holey

Fiber，HF)或微结构光纤(Micro-Structured Fiber，MSF)，它是在石英光纤的包层中沿轴向均匀地排列空气孔，并在纤芯端面存在一个破坏了周期性结构的缺陷所构成，从而使入射光能被控制在光纤纤芯中传输。光子晶体光纤由于包层中的二维光子晶体结构，可以作为更加优异的光传输介质，在新一代光纤通信系统和激光技术等重要领域具有极其广阔的应用范围。

1 光子晶体光纤的导光原理

光子晶体光纤的概念基于光子晶体，按其传导机制可分为带隙型光子晶体光纤(PBG-PCF)和折射率引导型光子晶体光纤(TIR-PCF)两类。

带隙型光子晶体光纤是一种具有石英-空气光子晶体包层的空芯石英光纤，其包层横截面的折射率具有规则的周期分布，通过包层光子晶体的布拉格衍射来限制光在纤芯中传播的。在满足布拉格条件时出现光子带隙，对应波长的光不能在包层中传播，而只能限制在纤芯中传播，见图1（a）。

折射率引导型光子晶体光纤的导光机制与传统光纤类似，包层由石英-空气周期介质构成，中心为SiO2构成的实芯缺陷。由于纤芯折射率高于包层平均折射率，光波在纤芯中依靠全内反射传播。由于包层含有气孔，与传统光纤的实芯熔融硅包层不同，因而这种导光机制叫做改进的全内反射，见图1（b）。

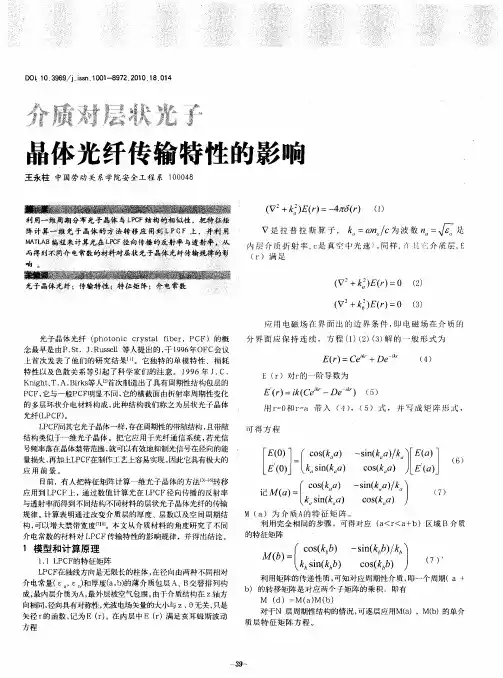

介质对层状光子晶体光纤传输特性的影响
