支模架搭设规范要求

脚手架搭设规范要求

（一）基本要求

1、重要的脚手架必须制定施工方案，必要时制定安全保证措施。

2、高度25m以上的脚手架必须采用扣件式钢管脚手架，其单立杆脚

手架高度宜控制在50m以内；高度超过50m的脚手架应采用双管立杆、钢丝绳斜拉、分段卸荷等有效措施，并另行专门设计。

3、脚手架的设计须满足工程的需要，并标明其用途、最大静荷载、

最大动荷载及水平受力等；所选定的设计参数和构配件，不得低

于现行国家和行业相关安全技术规范标准。

4、脚手架在施工中需要改变原有结构、加高（宽）、改为它用等情

况下，须经技术部门验证，并经审批。

（二）技术要求

钢管脚手架所用材料须符合下列要求：

1、钢管外径应为48～51mm，壁厚3～3.5mm，长度以2.1～2.8m和4～6.5m为宜，有严重锈蚀、弯曲、裂纹、损坏的不得使用。

2、扣件应有出厂合格证明，凡脆裂、变形、滑丝的不得使用。

3、钢制脚手板应采用厚2～3mm的3号钢钢板，以长度1.4～3.6m、宽度23～25cm、肋高5cm为宜，两端应有连接装置，板面有防滑孔，凡有裂纹、扭曲的不得使用。

4、脚手架的立杆、大小横杆的间距根据脚手架的使用情况具体确定，但不得超过以下值： 横向立杆、纵向立杆、大横杆、小横杆、 小横杆挑出的悬臂长

1.5m、 2.0m 、1.2m 、1.5m、

0.45m

5、斜道板、跳板的坡度不得大于1:3，宽度不得小于1.5m。

6、木架杆:铁丝用8#

二、脚手架分类

脚手架是为建筑施工或安装施工而搭设的上料、堆料以及施工作业用的临时结构架。

1、按所用的材料：分为木脚手架、钢脚手架和软梯。

2、按是否可移动：分为移动脚手架和固定脚手架。

3、按施工的性质：分为建筑脚手架和安装脚手架。

4、按搭接形式和使用用途分为

（1）单排脚手架（单排架）：只有一排立杆，横向水平杆的一端搁置在墙体上的脚手架。

实用标准文档

文案大全 脚手架规范搭设图例

1―外立杆；2―内立杆；3―横向水平杆；4―纵向水平杆；5―栏杆；6―挡脚板；7―直角扣件；8―旋转扣件；9―连墙件；10―横向斜撑；11―主立杆；12―副立杆；13―抛撑；14―剪刀撑；15―垫板；16―纵向扫地杆；17―横向扫地杆；

注：小横杆的设置位置

在立杆和大横杆的交叉点（即节点）处，必须设置一根小横杆，以形成空间格构架整体受力。施工层（作业层）还要在两个节点中间，现增设一根小横杆。

注：钢管脚手架步距底部高度不大于2M，其余不大于1.8M，立杆纵距不大于1.8M，横距不大于1.5M。

注：大横杆间距应小于1.2m，小横杆间距应小于1.5m，大、小横杆设于立杆里侧，大横杆设于小横杆之下。 实用标准文档

文案大全

1―立杆；2―纵向水平杆；3―横向水平杆；4―竹笆脚手板；5―其它脚手板

（a）脚手板对接；（b）脚手板搭接

实用标准文档

文案大全

剪刀撑布置

实用标准文档

文案大全

1―上栏杆；2―外立杆；3―挡脚板；4―中栏杆

实用标准文档

文案大全

屋面和楼层临边的防栏杆

实用标准文档

文案大全 楼梯、楼层和阳台临边防护栏杆

通道侧边防护栏杆 实用标准文档

文案大全

洞口防护栏杆 实用标准文档

文案大全

电梯井口防护门

钢柱接柱用操作台 实用标准文档

文案大全

钢梁登高设施

移动式操作平台

实用标准文档

文案大全

悬挑式钢平台 实用标准文档

文案大全

交叉作业通道防护

实用标准文档

文案大全 拆除脚手架的安全常识

（1）拆架子人员一般2～3人为一组，协同作业互相关照、监督。

（2）拆架子的高处作业人员应戴安全帽，系安全带，扎裹腿，穿软底鞋方可作业。

（3）拆除脚手架，四周应设围栏或警戒标志，并设专人看管，禁止人员入内。

（4）架子拆除时要自上而下按顺序拆除，所有杆件材料均按先搭后拆、后搭先拆的原则依次进行。拆下的材料要随拆随清理，不得随便从高处向下抛掷物料。从架子向下送料时要上下配合，做到上呼下应，不准上下同时作业。

实用标准

文案大全 脚手架搭设规范

(一)施工方案

1、脚手架搭设之前，应根据工种的特点和施工工艺确定搭设方案，内容应包括：基础处理、搭设要求、杆件间距及连墙杆设置位置、连接方法，并绘制施工详图及大样图。

2、脚手架的搭设高度超过规范规定的要进行计算。

（1）扣件式钢管脚手架搭设尺寸符合下表时，相应杆件可不再进行设计计算。但连墙件及立杆地基承载力等仍应根据实际荷载进行设计计算并绘制施工图。

（2）当搭设高度在25－50m时，应对脚手架整体稳定性从构造上进行加强。如纵向剪刀撑必须连续设置，增加横向剪刀撑，连墙杆的强度相应提高，间距缩小，以及在多风地区对搭设高度超过40m的脚手架，考虑风涡流的上翻力，应在设置水平连墙件的同时，还应有抗上升翻流作用的连墙措施等，以确保脚手架的使用安全。

（3）当搭设高度超过50m时，可采用双立杆加强或采用分段卸荷，沿脚手架全高分段将脚手架与梁板结构用钢丝绳吊拉，将脚手架的部分荷载传给建筑实用标准

文案大全 物承担；或采用分段搭设，将各段脚手架载传给由建筑物伸出的悬挑梁、架承担，并经设计计算。

（4）对脚手架进行的设计计算必须符合脚手架规范的有关规定，并经企业技术负责人审批。

3、脚手架的施工方案应与施工现场搭设的脚手架类型相符，当现场固故改变脚手架类型时，必须重新修改脚手架方案并经审批后，方可施工。

二）立杆基

1、脚手架立杆基础应符合方案要求。

（1）搭设高度在25m以下时，可素夯实找平，上面铺5cm厚木板，长度为2m时垂直于墙面放置；长度大于3m时平行于墙面放置。

（2）搭设高度25－50m时，应根据现场地耐力情况设计基础作法或采用回填土分层夯实达到要求时，可用枕木支垫，或在地基上加铺20cm厚道碴，其上铺设混凝土板，再仰铺12－16号槽钢。

实用标准

文案大全 （3）搭设高度超过50m时，应进行计算并根据地耐力设计基础作法，或于地面下1m深处采用灰土地基，或浇注50m厚混凝土基础，其上采用枕支垫。

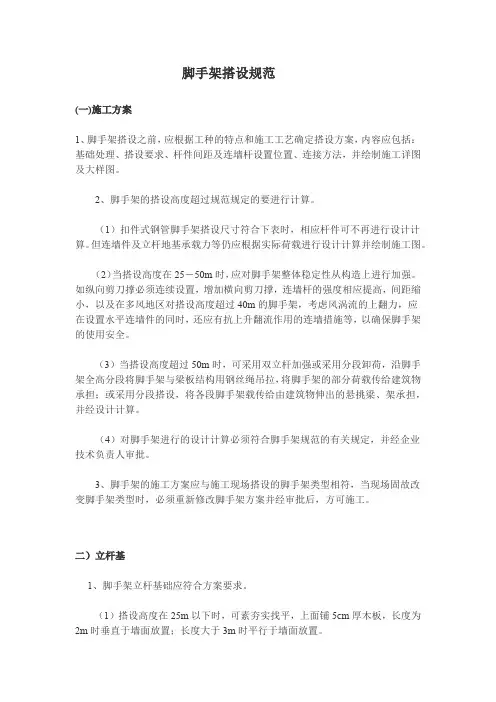

脚手架搭设规范

(一)施工方案

1、脚手架搭设之前，应根据工种的特点和施工工艺确定搭设方案，内容应包括：基础处理、搭设要求、杆件间距及连墙杆设置位置、连接方法，并绘制施工详图及大样图。

2、脚手架的搭设高度超过规范规定的要进行计算。

（1）扣件式钢管脚手架搭设尺寸符合下表时，相应杆件可不再进行设计计算。但连墙件及立杆地基承载力等仍应根据实际荷载进行设计计算并绘制施工图。

（2）当搭设高度在25－50m时，应对脚手架整体稳定性从构造上进行加强。如纵向剪刀撑必须连续设置，增加横向剪刀撑，连墙杆的强度相应提高，间距缩小，以及在多风地区对搭设高度超过40m的脚手架，考虑风涡流的上翻力，应在设置水平连墙件的同时，还应有抗上升翻流作用的连墙措施等，以确保脚手架的使用安全。

（3）当搭设高度超过50m时，可采用双立杆加强或采用分段卸荷，沿脚手架全高分段将脚手架与梁板结构用钢丝绳吊拉，将脚手架的部分荷载传给建筑物承担；或采用分段搭设，将各段脚手架载传给由建筑物伸出的悬挑梁、架承担，并经设计计算。

（4）对脚手架进行的设计计算必须符合脚手架规范的有关规定，并经企业技术负责人审批。

3、脚手架的施工方案应与施工现场搭设的脚手架类型相符，当现场固故改变脚手架类型时，必须重新修改脚手架方案并经审批后，方可施工。

二）立杆基

1、脚手架立杆基础应符合方案要求。

（1）搭设高度在25m以下时，可素夯实找平，上面铺5cm厚木板，长度为2m时垂直于墙面放置；长度大于3m时平行于墙面放置。

（2）搭设高度25－50m时，应根据现场地耐力情况设计基础作法或采用回填土分层夯实达到要求时，可用枕木支垫，或在地基上加铺20cm厚道碴，其上铺设混凝土板，再仰铺12－16号槽钢。

（3）搭设高度超过50m时，应进行计算并根据地耐力设计基础作法，或于地面下1m深处采用灰土地基，或浇注50m厚混凝土基础，其上采用枕支垫。
