国家博物馆施工现场总平面布置方案

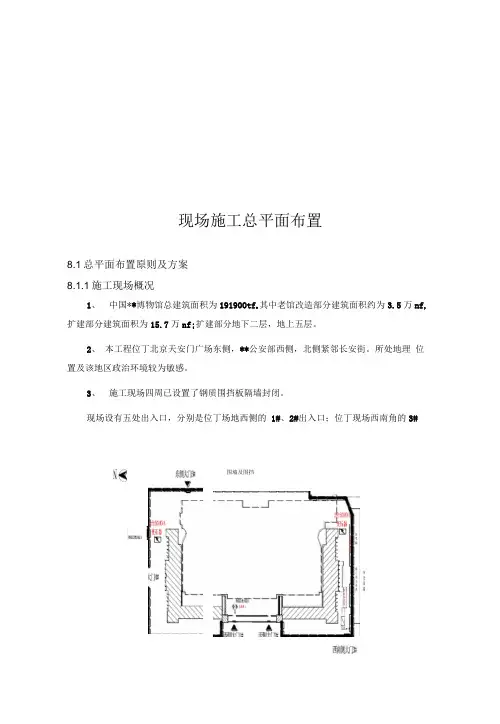

施工现场总平面布置方案国家博物馆改扩建工程施工现场十分狭小，周边环境复杂，在平面布置时应根据现场实际情况和不同的施工阶段，重点考虑塔吊、施工电梯、材料场地和现场临时道路的布置，为组织施工创造条件。

1 现场条件分析1.1 工程位置该工程施工现场位于天安门广场东侧、长安街南侧、公安部西侧(见图1.1)，工程地理位置十分显要。

国家博物馆正门（西门）矗立的奥运会倒计时牌，提醒着过往的游人奥运会开幕的日子，同时也时时刻刻提醒在这里施工的单位注意形象。

1.2 出入口设置情况现场现阶段共设有五处大门，其中3号门为办公区入口，主要用于施工人员进入施工现场和管理人员进入办公区；1号门位于现场西侧北出口，奥运会倒计时牌北侧，为主要施工通道之一，用于混凝土车辆以及施工车辆出入施工现场，2号门位于奥运倒计时牌南侧，为备用出入口；4号门位于施工现场北侧，面对长安街，为夜间施工车辆主要施工出入口；5号门位于施工现场东侧，需要从公安部大门通行。

1号、2号、4号、5号大门在大型车辆限行时间之外可以进入施工现场，5号门出入现场还需与公安部协调。

出入口设置见图1.2。

施工现长安1.3 周边情况施工现场东侧和南侧有部分非业主建筑物，如图1.3所示，施工过程中需要对其进行相应的保护。

1.4 水电情况根据业主提供的平面图，施工用水、用电已接到施工现场边缘，临时供水管管径为DN150，位于现场西侧和北侧，临时供电容量为两处2×500KVA 的变压器，分别位于现场的南侧和北侧。

1.5 交通情况现场周边交通情况复杂，周边限行情况较多，具体交通限行情况见表1.5。

表1.5 周边具体交通情况内 容备 注1限行时间上 午7：00～9：00下 午 16：00～2002 交通高峰时段上 午7：00～9：00下 午16：00～2003 加长大型车辆通行时段22：00～次日6：00 4特殊情况视交通管制安排1.6 现场交接时状态现阶段工程正在进行土方开挖和老馆的改造施工，待本工程开始施工时，土方开挖以及老馆改造已经施工完毕。

2 布置原则与布置依据平面布置时应根据现场实际情况，结合工程特点进行布置，就本工程而言，布置原则和依据如下： 2.1 布置原则施工现场平面布置以现场条件及工程施工特点为根据，本着施工现场布置紧凑合理、减少临时设施的拆改，经济节约的原则开展现场的布置及施工活动，详细的施工平面布置原则确定如下：1 施工现场平面分办公设施、生产设施和现场围蔽进行布置。

2 施工平面紧凑有序，在满足土图1.3 东侧及东南角现状国家农业综合开发土地治理项目施工合同建、钢结构、机电安装、装修施工的条件下，尽量节约施工用地，以适应国家博物馆现场狭小的条件。

3 利用业主提供的水、电条件，本着尽量节约线路的原则对施工现场临时用水、电路进行合理的布置。

4 合理布置塔吊和施工电梯的位置和型号，利用原有场内施工道路，合理布置材料堆放场地，减少运输费用和场内二次搬运。

5 尽量避免对周围环境的干扰和影响，减少对公安部办公楼、居民以及天安门广场的影响。

6 按市有关现场卫生、安全防火和环境保护等的要求进行布置。

2.2 布置依据1 招标文件有关要求。

2 现场临界线、水源、电源位置，以及现场勘察结果。

3 招标提供的招标图纸。

4 总进度计划及资源需用量计划。

5 总体部署和主要施工方案。

6 安全文明施工及环境保护要求等。

3 生活区布置由于本工程施工场地狭小，生活区、钢结构堆场以及其他临时周转材料场地在场外设置。

3.1 生活区租场地的选择本工程可用场地狭小，现场仅能满足总承包管理人员办公及住宿。

本工程施工高峰期时施工人员多达4300多人，因此考虑在场外租用场地设置生活区。

经过考察与协商，综合考虑交通、距离、场地大小等各项因素，拟在南三环与南四环之间租赁一块场地，约15000多㎡，租期至2010年3月15日。

生活区距现场距离10公里多，交通较为便利，由生活区到施工现场时间约为20分钟，行驶路线及距离如图3.1-1。

3.2 生活设施的布置生活区内设置职工宿舍、食堂、活动室等房间，满足职工休息以及文化活动的需要。

3.2.1宿舍布置职工宿舍共360间，宿舍尺寸为施工现职工生国家农业综合开发土地治理项目施工合同7.28m×3.64m，每间12人，上下铺，床架被褥统一、实行公寓化管理。

宿舍内设置生活用品专柜，门口设置垃圾桶。

3.2.2 食堂布置在生活区的北侧西设置510㎡的职工食堂，内配冰柜，蒸箱、炉灶、排风扇等设施。

食堂设置独立的制作间、储藏间，门扇下方设置防鼠挡板，燃气罐单独设置存放间。

食堂的制作间灶台及其周边铺贴瓷砖，高度1.8m。

3.2.3 浴室布置在生活区东、西两端各设一间浴室。

浴室内贴瓷砖和防滑地砖。

3.2.4 厕所布置按照每25人一个蹲位，在宿舍楼东、西两侧各设一处水冲式厕所。

厕所墙地面铺设白色瓷砖，由专人进行打扫，保持清洁卫生。

3.2.5 娱乐设施布置在生活区北侧设置职工活动室，配备书报和杂志，餐厅、活动室均安放电视；在工人生活区内北侧东设置一个标准篮球场；生活区布置读报栏。

生活区平面布置见图3.3。

4 办公设施布置根据招标文件及答疑文件要求，业主现场能提供1300㎡办公用房可供施工单位使用，主要包括两层彩钢板房以及西南门入口处的两栋办公用房。

届时，将外侧房子作为管理人员宿舍，幕墙装饰的房子作为办公用房，彩钢板房作为各个分包单位的办公室。

现场办公室内统一配备办公桌椅和文件柜，并配备电脑、复印机、传真机等办公设施；会议室内配备拼装式长型会议桌，满足现场会议需要。

5 生产设施布置5.1 现场围挡及出入口1 现场大门：现场设置5处大门，其中西侧2号门为备用大门。

其余大门分别为施工现场西侧、西南角、北侧和东侧。

西南角的门为办公区出入口，其他三处为施工出入口。

施工区大门宽度8m，均按照天安门广场管理要求制作，现场北侧和西侧等处，为了保持和周边环境的协调，设置成同周边环境相协调的样式，如图5.1。

2 现场围护：现场已有封闭围墙围护，其中东侧为砌墙，北侧和西侧为围挡板,南侧为临时办公用房。

东北图5.1 现场大门钢筋加工区和成型钢筋存放区。

根据现场场地条件，在现场北门处设置钢筋主加工场，主要用于成型钢筋、调直、切断等，东北角加工场主要用于加工机械连接钢筋，在不同施工阶段，对钢筋加工场地进行适当调整，以满足结构施工需要。

5.2.2 模板加工场在施工现场的东北部和西部2#门南侧各设一个模板加工棚，模板加工分模板原材存放区、模板加工区和模板存放区。

5.2.3 砌体材料堆场现场不设砌体材料专用堆场，材料夜间进场后，卸在施工电梯附近，及时安排人员用施工电梯将砌体材料倒运至施工所需部位。

5.2.4 钢结构材料堆场钢结构构件在场外存放，在夜间按施工进度用量进场，地下室施工阶段布置在底板上，主体结构施工阶段布置在地下室顶板上塔吊覆盖范围内，便于构件吊运。

5.2.5 装修材料装修材料在夜间按施工进度用量进场，及时运送到施工楼层，室外不设装饰材料专用堆场。

11.4.1-2 生活区总平面布置图围墙临时道路绿化图例：图3.3 生活区平面布置5.2.6 周转材料场地周转材料堆场主要设置在现场结构楼层上，随结构施工而迁移。

5.3 库房、机修房布置施工现场北侧及东南角和东北角设置机修用房、工具库房、土建库房、安装库房等，满足现场生产需要。

另外为了满足现场值班需要，设置值班人员宿舍5间，主要用于塔吊司机、施工电梯司机、临时电工等现场必须的值班人员住宿。

5.4试验、标养室布置现场混凝土标准养护室设置在现场西北角，内配空调、增湿器、温度计、湿度计、混凝土振捣台等设备，满足现场标养试验室条件。

5.5 临时厕所布置在现场东北角、东南角、现场西侧连廊下设置临时厕所。

厕所采用环保型可移动厕所。

5.6 标识标牌布置1 施工图牌：在大门入口处设置施工图牌，包括企业标牌、工程概况牌、质量管理组织构架牌、安全管理组织构架牌、消防组织架构、项目组织架构、施工平面布置图、农民工须知牌等。

2 安全标识牌：在施工通道、塔吊、施工电梯、临边洞口等处悬挂安全标识牌。

3 导向牌：为便于交通管理，在现场大门口设置导向牌。

4 物资标识牌：各种物资设置现场标识牌，便于现场物资管理。

6 大型机械设备布置6.1 塔吊布置工程占地范围大，塔吊布置时既考虑了工作面的覆盖，也考虑了钢结构安装的需求，选用的塔吊见表6.1-1，塔吊安装位置见表6.1-2。

表6.1-1 塔吊设置概况表6.1-2 塔吊安装位置编号 型号位置简图3号塔H3/36B600060002000200020004号塔F0/23B700060002000200020002500200025005号塔C703060007000800250037006号塔ST6023700060002000200020002500200025006.2 施工电梯布置施工电梯根据不同的施工阶段进行了布置，电梯型号及安装位置见6.2。

表6.2 施工电梯设置情况一览表序号 编号型号设置形式设置位置1 1#施工电梯 SCD200/200 外墙外附着 见下图22#施工电梯 SCD200/200 外墙外附着 3 3#施工电梯 SCD200/200 外墙外附着 4 4#施工电梯 SCD200/200 外墙外附着55#施工电梯 SCD200/200 外墙外附着，穿6m 标高结构。

6 6#施工电梯 SCD200/200 外墙外附着，穿6m 标高结构。

77#施工电梯 SCD200/200 外墙外附着 88#施工电梯 SCD200/200 外墙外附着9 9#施工电梯 SCD200/200 外墙外附着，穿6m 标高结构。

1010#施工电梯 SCD200/200 外墙外附着，穿6m 标高结构。

1111#施工电梯 SCD200/200 A4区室内设置 1212#施工电梯SCD200/200A6区室内设置1#施工电梯4#施工电梯10#施工电梯7施工电梯国家农业综合开发土地治理项目施工合同2#施工电梯3#施工电梯4#施工电梯5#施工电梯6#施工电梯10#施工电梯11#施工电梯12#施工电梯7施工电梯9#施工电梯8#施工电梯2#施工电梯3#施工电梯4#施工电梯5#施工电梯6#施工电梯10#施工电梯11#施工电梯12#施工电梯7施工电梯9#施工电梯8#施工电梯6.3 混凝土泵布置本工程混凝土用量约18万立方米，采用地泵进行浇注。

为减少混凝土输送泵的用地，现场东侧4台地泵采用暗埋方式固定，不占用地面的施工场地，即将地泵放入预先挖成的泵坑之内，表面覆盖可移动式盖板。

如图6.3所示。

其他混凝土泵的具体位置布置在施工道路和需要浇筑混凝土的施工区，混凝土浇筑量不大的区域采用移动式汽车泵浇筑，具体位置见各阶段总平面布置图。
