![XGN2-12[Z]固定式封闭开关柜](https://img.taocdn.com/s1/m/afaf3eec6edb6f1afe001f9e.png)
XGN2-12[Z四定式封闭开关柜以下信息由上海禾柏电气科技提供概述XNG2-12(Z)箱型固定式文流金属封闭开关设备是新开发和研制的高压成套开关设备.设备所用主要一次元件均属重新设计,与目前主要使用的手车式开关柜和GG-1A(F)型开关柜相比具有较高的绝缘水平和防护等级,内部不采用任何形式的相间和相对地隔板及绝缘气体；二次回路不采用二次插头(即不管设备在何种状态下,保护和限制回路是始终贯穿的)；产品各项指标符合GB3906?3-35KV交流金属封闭开关设备? 及国际标准IEC298的规定,产品适用于3-10kV单母线,单母线带旁路系统中作为接受和分配电能的高压成套设备.并可派生出双母线结构.型号含义① 2 3 4 ⑤⑹⑦(8) ⑼1额定热稳定电流〔kA〕2额定电流依〕3操动方式T：弹簧操作D：电磁操作4 一次方案号5额定电压6设计序号7户内装置6固定式9箱型开关设备主要技术参数序号工程单位参数1额定电压kV 3.6、72 122赖定电流A630、1250,1600、2000、2500、3150 3额定开断电流kA16. 20. 31.5、404额定断路关合电流kA40. 50、80x 1005额定断路动稳定电流kA40、50、80、WO6频定热稳定电流kA16. 20. 3L5、407额定热程定时间S48防护等级IP2X9母线系统单母线、单母线带旁路10电磁式、弹簧储能式11外形尺寸〔宽X深X高〕mm nOOx 1200x2650( 1OOOAI>T)12重最kg1000产品结构特点本开关柜为金属封闭箱型结构, 柜体骨架由角钢焊接而成.柜内用钢板分隔成断路器室, 母线室,电缆室, 继电器室,并可通过门面上的观察窗和照明灯观察柜内各主要元件的运行情况.为提升开关柜的技术性能,各主要元件进行了重新设计〔如断路器,旋转式隔离开关等 〕,根据柜体布置,继电器室可安装继电器,门 上可装设信号继电器、指示仪表、信号灯,转换开关安装于操作小室.后面为母线室,下面为电缆室,用 户可方便地进行接线,前面为断路器室,方便了开关柜主开关的检修,柜体内部机构参见图 1、图2和产品说明书.外形尺寸及产品结构图为组合开关室5-手动操作及联锁机构 6.主开美军__nr o[.电线室£压力释放迪道3.仪表室7.小选或弹赛扪拘 8,接地母盛 9.电缆室XGN2-12Z旁路电缆出线柜外形结构图〔配用ZN28A系列真空断路器〕XGN2-12安装尺寸及根本示意主接线方案旋芳 期奚开关 GN30-10(Xag«)C)八 /1 2/ 2/ 1/1 1/1 ZN28A-10 (配 CD17CT19) 111 1 11 电流互尊那tzzj J6-10232323备注 架空出线 架空进出线柜宽(mm)主接线图旋龄式 开关GN33-1gGH3d10C) 2/ 211/1 1/1 V® ZN28A-10(ECD17,CT19)1 111 1 电渔互感i» LZZJ J6-102 323 2 电压显示装・GSN-10(D(1)(D(1)1备注 柜宽(mm)联络1100联络出线1100主要电器设备方案重号 19 20 212223 24题定电漉(A) 1250概定电流(A) 限总开关GN30-10DZN28A-10 (ECD17,CT19)方案设号25 262728 30主接线图OOO OOO1500-3150额定电流(A) 1250应狗式隔寓开关GN3Q-10D熔断器RN2-10电压JDZ或JDJ 1 1323132131互感SS JDZJ 或JSJW 避ATiBFS 或Fz2 电澹互感器tzg^-w 3或⑴33备注柜宽(mm) 联络柜电压互电联络柜1100避雷联络相电流互感裾LMZBJ-10缶注柜宽(mm) 架空进线联络架空进线联给联络12003架空进姣联络出线方案编号31 32主接城图方案嫔号42主接线图额定电流(A)板,专式fil熔电压»商JT 关GZ3O-1OD断置RN2-10JDZ*JDJ313210S避电流互SJDZJ 或JSJW需8SFS 或Fz2溜鸟雪盟-103(1)2 备注柜宽(mm)联络主要电器设备3132133(1) 3(1)2 31250电统出线浜络1100方案编号43 44 45 46 47 48主接线图81定电流(A)型耨式厢离开关GN30-10.熔断器RN2-10电压JDZ或JDJ互感器JDZJ或JSJW避富3JFS或Fz2电流互18as LZZJ J6-10备注柜宽(mm)进线联络3(1)联络出线1 13 323(1)2 3电缆进线计■3(1)联络出线额定电流(A)磔式修舫关GN3g(WMO-IOC) 1/2 121250主要电器设备g ZN28A-10雪(BBCD17.CT19)电流互感淞居穿g-I. 3 3电压互(B器JDXF11-10避雷疆FS或Fz2«?»SRN2-10/3备注务路电甄出线LW%的柜宽(mm)架空进线联络联络架空进线联络出线主要电器设备额定电潮A) 1 1250旄转式隔离开关GN30-10D 1熔断器RN2-10 3电压互感器JDZ或JDJ 2注：1 .选用少油於珞器时.额定电流仅达1000A2•一次方案01~06均可以主母电接架空进出,放在一次线路中不--- 表示Q3•当2变压S5SC容量为50KVA时,柜览时为1400mm〞备注电压互感瑞柜宽(mm) 1100联络订货须知♦ 订货时用户需提供以下资料1♦ 主接线方案编号及母线系统图、排列图；♦ 二次回路接线原理图、端子排列图.如无端子排列图时按制造厂规定 ♦ 开关柜内电元件的型号、规格、数量 ；♦ 主母线,支主母线的材质、规格,否那么根据制造厂规定供给 ； ♦ 关柜使用在特殊环境条件,应在订货时提出 ；♦ 需要附件、备件时,应提出其种类的数量. 方案组合例如630-1000 A 架空进蛙、计晟 630-1(X10 A 架空进线、计用 63D- 1000A架空进屿、带PT 630- IDDDA 电填道就密FT 630- 1(K]OA 再生膜络。
高低压开关柜型号总结1. 引言高低压开关柜是电力系统中一种常见的配电设备，用于控制和保护电路。
根据不同的使用场景和功能需求，市场上存在许多不同型号的高低压开关柜。
本文将对几种常见的高低压开关柜型号进行总结和介绍。
2. 型号一：XGN2-12型高低压开关柜XGN2-12型高低压开关柜是一种固定式金属封闭开关设备，适用于交流50Hz、额定电压为12kV的配电系统。
该型号开关柜采用嵌套结构，具有体积小、功能完善、操作灵活的特点。
同时，该型号开关柜具备防雷击和防电弧功能，提高了系统的安全可靠性。
3. 型号二：GCS-12型高低压开关柜GCS-12型高低压开关柜是一种模块化设计的设备，适用于交流50Hz、额定电压为12kV的配电系统。
该型号开关柜具有结构紧凑、可靠性高、安全性好的特点。
它还配备了智能化的电气保护装置，可以实现对电流、电压等参数进行监测和保护。
4. 型号三：KYN28A-12型高低压开关柜KYN28A-12型高低压开关柜是一种全封闭、金属铠装型开关设备，适用于交流50Hz、额定电压为12kV的配电系统。
该型号开关柜具有结构紧凑、外观美观、防护等级高的特点。
它还具备完善的电气保护功能，可以实现对过载、短路等故障的及时检测和隔离。
5. 型号四：MNS2.0型高低压开关柜MNS2.0型高低压开关柜是一种模块化设计的设备，适用于交流50Hz、额定电压为690V的配电系统。
该型号开关柜采用可拆卸模块化结构，具有快速安装、方便维护的特点。
它还配备了先进的电气保护技术，可以实现对短路、过载等故障的及时切除。
6. 型号五：GCK型高低压开关柜GCK型高低压开关柜是一种固定式设备，适用于交流50Hz、额定电压为380V的配电系统。
该型号开关柜具备结构紧凑、体积小、安全可靠等特点。
它还采用了新型的屏蔽板设计，增强了开关柜的绝缘性能。
7. 结论以上所介绍的几种型号的高低压开关柜只是市场上众多型号中的一部分。
不同型号的开关柜适用于不同的配电系统，具有不同的特点和功能。
XGN2-12高压开关柜结构原理由主母线室、小母线室、端子室、开关室、开关室包括（上隔离开关、下隔离开关、上接地刀闸、下接地刀闸、电流互感器、零序互感器、避雷器、真空断路器）、机械闭锁、微机保护装置、保护连片、电流表、信号灯、转换开关、高压带电显示器、程序锁、照明灯、柜体等组成。
工作原理：储能、合闸、分闸根据原理图可知在保证正常开启前应先检查隔离刀闸是否已经合上，控制电源开关已合上，操作转换把手应打在正常工作位置，远方、就地转换开关打在就地位置，储能已经就绪，储能、分闸指示灯亮，微机保护器上无任何异常显示。
储能工作原理合上储能空断，将储能开关打在合的位置，储能电机得电动作带动凸轮机构转动到一定位置使位置开关WK动作，其常闭触点断开使储能电机失电停止运转，同时常开触点闭合使储能指示灯亮储能结束，为开车作准备。
合闸（送电）原理按启动按钮或在开关柜上扳动分、合闸转换开关到合闸位置，合闸线圈HQ得电，线圈铁芯杆推动断路器机构动作，挂住机构，主回路接触器动触头动作，接触静触头给电机供电带动电机运转工作。
同时断路器辅助触点DL常闭触点断开使合闸线圈HQ断电，防止该线圈因长时间得电烧毁，线圈失电后线圈铁芯杆在弹簧力的反作用下返回原位；辅助触点DL常闭触点断开，使分闸指示灯熄灭；微机上分位指示灯熄灭。
分闸停车回路DL常开触点闭合为停车作准备，同时运行指示灯亮，微机上合位指示灯亮，此时启动完成。
（启动运行时电流表指针应有明显的指示，微机显示器上有电流显示，电机运行正常。
）分闸（停电）原理按停止按钮或在开关柜上扳动转换开关到分闸位置，分闸线圈TQ得电，分闸线圈铁芯杆推动断路器机构杆动作，断路器主触头分断断开，电机失电停止运行。
断路器辅助触点DL常开触点断开使分闸线圈TQ断电，防止线圈长期得电烧毁，线圈铁芯杆在弹簧力的反作用下恢复还原；合闸回路DL常闭触点闭合为下次开车作准备，同时运行指示灯、微机上的合位指示灯熄灭，分闸指示灯亮，停车结束。
XGN2-12（Z）固定式高压开关柜结构与参数及操作程序XGN2-12（Z）固定式高压开关柜，简称开关柜；图3-4外形图。
适用于3～10kV三相交流50Hz系统中作为接受与分配电能之用，并具有对电路进行控制、保护和检测等功能。
特别适用于频繁操作的场所，其母线系统为单母线，并可派生出单母线带旁路和双母线结构。
经过多年的改进完善，产品最大额定电流可做到4000A；可在海拔4000m以下正常运行。
本开关柜既可采用ZN28A-12分体式真空断路器，还可配用ZN28D-12、VS1-12、ZN12-12、ZN65-12等整体式真空断路器；隔离开关主要采用旋转式GN30-12(D)，大电流柜也可采用GN25-12，GN22-12等隔离开关。
由于该产品电流等级大，母线结构多样，所以在变电站得到广泛应用。
1.产品型号含义:3.隔离开关：GN30-12（D）型的基本参数，表3-4：4.开关柜外形尺寸:*小电流柜电缆进出线及联络柜标准方案: 宽1100×深1200×高2650。
*小电流架空进出线柜标准方案: 宽1100×深(1200+400)×高2650。
*大电流柜电缆进出线及联络柜标准方案: 宽1200×深1200×高2650。
*大电流架空进出线柜标准方案: 宽1200×深(1200+600)×高2650。
注: 小电流柜的相间距为250mm; 大电流柜的相间距为275mm;5.开关柜的结构:图3-4为外型图，图3-5为配ZN28A-12真空断路器的方案，图3-6为配VS1真空断路器的方案。
本开关柜为金属封闭箱型结构，柜体骨架由型钢和优质冷轧钢板焊接而成，柜内分为断路器室、主母线室、电缆室、继电器室，室与室之间用钢板隔开。
断路器室在柜体下部，ZN28A-12真空断路器的传动拉杆与操动机构连接，真空断路器下接线端子与电流互感器连接，电流互感器与下隔离开关的接线端子连接，真空断路器上接线端子与上隔离开关的接线端子连接。
XGN-12全封闭全绝缘环网柜XGN2-12箱型固定式金属封闭开关设备（以下简称开关柜），只要用于3.6 KV、7.2KV、12KV三相交流50HZ户内系统中作为接受与分配电能之用，特别适合用于频繁操作的场合。
该开关柜符合国家标准GB3906及国际标准IEC298，并具有严密的“五防”闭锁功能。
主开关采用ZN28系列分装式真空断路器、真空接触器，隔离开关采用GN30-10型旋转式和GN22-10大电流隔离开关。
1、使用环境条件环境温度：上限＋40℃，下限－25℃；相对湿度：日平均值不大于95﹪,月平均值不大于90﹪；海拔高度：不超过1000m；2、安装真空断路器在分合闸时产生的动负载，向上、向下约为７８４０Ｎ，供设计基础是估算基础应力。
开关柜安装基础的施工应符合“电力建设施工及验收技术规范”中的有关规定。
3、安装程序及注意事项：ａ、使用特定的运输工具如吊车、叉车等，禁止使用滚筒或撬杠。
ｂ、将开关柜按排列顺序放置在基础上，调整开关柜组得直线度、垂直度、水平度，将开关柜固定在基础槽钢上。
用合适的螺栓进行柜间固定。
ｃ、安装主母线：打开母线室顶盖板进行安装，安装好后紧固顶盖板，连接母线时接触面应平整、无污物，有污物的地方应清理干净，并涂上电力复合脂增强导电性能。
ｄ、安装一次电缆：电缆头制作完后，将电缆头固定在支架上，电缆与母线接触面应平整，接触面上涂电力复合脂后即可连接，电缆施工完毕后应用隔板将电缆室与电缆沟封隔。
ｅ、安装二次电缆：电缆由柜体左侧底部穿入，侧壁进入继电器室，分接到相应的端子上，施工时应注意电缆号、端子号不要漏穿或错穿，二次电缆施工完后，注意勿忘封盖电缆孔。
ｆ、连接柜间接地母线，使开关柜排列方向的接地母线连成一体，检查工作接地和保护接地是否遗漏，接地回路是否连续导通，且工作接的电阻应不大于10欧姆，保护接的电阻应不大于4欧姆。
4、验收试验机投入前的准备工作（1）、验收试验项目①、根据订货资料检查开关柜型号、规格是否相符；②、检查紧固件是否有松动，发现有松动的应立即紧固；③、检查母线连接处接触是否严密面；④、手动操作隔离开关、断路器、机械程序连锁等项目3～5次，应灵活无卡涩现象，且动作准确，程序无误。

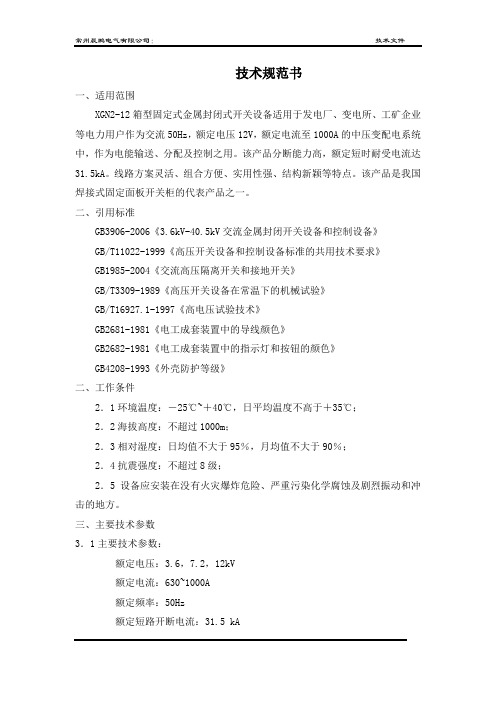

技术规范书一、适用范围XGN2-12箱型固定式金属封闭式开关设备适用于发电厂、变电所、工矿企业等电力用户作为交流50Hz，额定电压12V，额定电流至1000A的中压变配电系统中，作为电能输送、分配及控制之用。
该产品分断能力高，额定短时耐受电流达31.5kA。
线路方案灵活、组合方便、实用性强、结构新颖等特点。
该产品是我国焊接式固定面板开关柜的代表产品之一。
二、引用标准GB3906-2006《3.6kV-40.5kV交流金属封闭开关设备和控制设备》GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》GB1985-2004《交流高压隔离开关和接地开关》GB/T3309-1989《高压开关设备在常温下的机械试验》GB/T16927.1-1997《高电压试验技术》GB2681-1981《电工成套装置中的导线颜色》GB2682-1981《电工成套装置中的指示灯和按钮的颜色》GB4208-1993《外壳防护等级》二、工作条件2．1环境温度：－25℃~＋40℃，日平均温度不高于＋35℃；2．2海拔高度：不超过1000m；2．3相对湿度：日均值不大于95％，月均值不大于90％；2．4抗震强度：不超过8级；2．5设备应安装在没有火灾爆炸危险、严重污染化学腐蚀及剧烈振动和冲击的地方。
三、主要技术参数3．1主要技术参数：额定电压：3.6，7.2，12kV额定电流：630~1000A额定频率：50Hz额定短路开断电流：31.5 kA额定短路关合电流（峰值）：31.5kA额定短时耐受电流：31.5kA/4s额定峰值耐受电流：80 kA额定短时工频耐受电压：相间及对地42 kV，隔离断口48 kV；额定雷电冲击耐受电压：相间及对地75kV ，隔离断口85 kV。
3．2 技术要求3.2.1 辅助电路方案：辅助电路的设计以设计院图纸为准。
3.2.2 主母线：额定电流在1000A及以下时采用单铜排母线；母线采用通长镀锡工艺处理。
一、XGN2－12高压开关柜简介XGN2－12型交流高压金属封闭开关设备适用于三相交流50HZ，额定电压12KV的户内高压配电装置。
广泛应用于工业及民用电缆环网及供电终端，作为接收和分配电能之用，结构简单、操作灵活、安装方便、联锁可靠等特点。
XGN2-12(Z)箱型固定式交流金属封闭开关柜，按国家标准GB3906《3～35kV交流金属封闭开关设备》设计，符合国际电工委员会IEC298《交流金属封闭开关设备和控制设备》标准，满足DL402、DL404标准，达到“五防”闭锁要求。
二、XGN2－12高压开关柜型号说明三、技术特点1、内置真空断路器，采用真空灭弧室、免维护、寿命长、操作次数可达到10000次；也可根据用户要求内置负荷开关或熔断器；2、采用先进科学的轻型设计、体积小；3、配带智能控制器，可设置过流速断保护、失压自动跳闸、来电延时自动重合、瞬时性故障自动复位、永久性故障自动闭锁等多种保护功能，并且可实时上传各种数据。
四、XGN2－12高压开关柜尺寸参数五、操作简介1、停电操作分断断路器――将闭锁机构上的小手柄扳到分断闭锁位置―――将闭锁机构专用操作棒插入闭锁机构上的下隔离操作孔内，从上往下拉，拉到下隔离分断位置――取出操作棒，再插入闭锁机构上的上隔离操作孔内，从上往下拉，拉到上隔离分闸位置，再将操作手柄插入闭锁机构的接地开关操作孔内，从下往上推，使接地开关合闸――将闭锁机构上的小手柄扳到检修位置――打开前门――取出后门程序锁钥匙，打开后门――停电操作完毕。
2、送电操作将后门关好锁定，取出钥匙并放入前门内――关闭前门，将闭锁机构上的小手柄扳到"分断闭锁"位置，自动锁定了前门――将操作棒插入闭锁机构上的接地开关操作孔内，从上往下拉，使接地开关分闸――取出操作棒，插入闭锁机构上的上隔离孔内，从下往上推，推到上隔离闭合位置――取出操作棒插入闭锁机构上的下隔离操作孔内，从下往上推，推倒下隔离闭合位置――将手柄扳到"工作"位置，这时可将断路器合闸。
XGN□-12型箱式交流金属封闭开关设备
李禹生;郝逢南
【期刊名称】《电气制造》
【年(卷),期】2007(000)004
【摘要】XGN□-12型箱式交流金属封闭开关设备（俗称环网柜）是采用SF。
负荷开关作为主开关，进、出母线及其他电器元件以空气绝缘的开关设备，具有结构紧凑、外形尺寸小，操作简单、联锁可靠、安装方便等特点。
一次接线方案种类多且排列扩展灵活：如加装电流互感器、电压互感器、避雷器、带电显示器、二次控制元件及监视仪表等进行组合可构成进线柜、联络柜、计量柜、出线柜等近20个方案。
通过这些组合所获得的方案能满足电力用户各种一次设计方案的要求。
【总页数】4页(P44-47)
【作者】李禹生;郝逢南
【作者单位】河南省平高集团有限公司高压电器研究所;河南省平高集团有限公司高压电器研究所
【正文语种】中文
【中图分类】TM5
【相关文献】
1.XGN□-12型单元式交流金属封闭环网开关设备 [J], 紫禁
2.XGN15-12(F)、XGN15-12(F·R)箱型固定式交流金属封闭开关设备 [J],
3.GZL型组合式交流低压配电柜、XGN-10箱式固定式金属封闭开关柜 [J],
4.XGN36—12箱型固定式交流金属封闭开关设备 [J],
5.XGN35－12箱型固定式户内交流金属封闭开关设备 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
HXGN15-12高压开关柜一、概述HXGN15-12箱式固定交流金属封闭环网开关设备（简称环网柜），是为城市电网改造和建设需要而设计的新型开关设备。
在供电系统中亦作为开端负荷电流和短路电流以及关合短路电流之用，适用于交流3~10KV、50HZ的配电系统中。
广泛地用于城市电网建设和改造工程、工矿企业、高层建筑和公共设施等，作为环网供电单元和终端设备，起着电能的分配、控制和电气设备的保护作用，也可装在预装变电站中。
本环网柜配有真空负荷开关，弹簧操动机构，该机构即可手动操作，也可电动操作。
接地开关和隔离开关配用手力操作机构，本环网柜成套性强、体积小、无燃烧和爆炸危险，具有可靠的无防功能。
本环网柜符合GB3906《3~35KV交流金属封闭开关柜设备》、IEC60420《高压交流负荷开关-熔断器组合金属》标准的有关规定。
二、产品型号及含义三、设备可适用环境1、安装地点：户内2、海拔高度：＜2000米3、户外环境温度：-15℃～+40℃4、湿度条件：日平均值不大于95%，水蒸气压力日平均值不超过2.2KPa；月平均值不大于90%，水蒸气压力月平均值不超过1.8KPa。
5、地震烈度：8度6、没有腐蚀性或可燃性气体等明显污染的场所。
7、四、执行标准：GB3906 《3—35KV交流金属封闭开关设备》GB311.1 《高压输变电设备的绝缘配合》GB311.2～311.6 《高电压试验技术》GB5582 《高压电力设备外绝缘污秽等级》GB11022 《高压开关设备通用技术条件》GB1984 《交流高压断路器》GB191 《包装贮运标志》GB5273 《变压器、高压电器及套管的接成端子》GB1985 《交流高压隔离开关和接地开关》GB1207 《电压互感器》GB1208 《电流互感器》GB11032 《交流无间隙金属氧化物避雷器》GB8287 《高压支柱瓷绝缘子》GB/T16927.1 《高压试验技术》GB7354 《局部放电测量》DL/T404 《户内交流高压开关柜订货技术条件》DL/T593 《高压开关设备的共用订货技术导则》DL/T11022 《高压开关设备通用技术条件》DL403 《10~35千伏户内高压真空断路器订货技术条件》GB3309 《高压开关设备常温下的机械试验》GB763 《交流高压电器在长期工作时的发热》GB2421 《电工电子产品基本环境试验规程》GB2706 《交流高压电器动、热稳定试验方法》IEC298 《额定电压1-52kV交流金属封闭开关设备和控制设备》GBJ6 《机械工厂电力设计规范》GB500 《10kV及以下变电所设计规范》GB50052 《供配电系统设计规范》GB50524 《工业及民用电力装置接地设计规范》GB50150 《电气装置安装工程、安装设备交接试验规程》GB/T4109 《高压套管技术条件》GB/T16927.1 《高电压试验技术》四、主要技术参数五、结构特点5.1 结构性能特点5.1.1环网柜采用8MF型材料组装，全构架安装模数孔E=20mm。
XGN2－12（Ｚ）箱型固定式交流金属封闭开关设备概述XGN2－12（Ｚ）箱型固定式交流金属封闭开关设备（简称开关柜），是按国家标准GB3906《3～35kV交流金属封闭开关设备》设计的，符合国际电工委员会IEC298《交流金属封闭开关设备和控制设备》标准，满足DL402、DL404标准，达到“五防”闭锁要求。
型号及其含义适用范围本产品适用于额定电压为3.6～12kV、50Hz，额定电流为630～3150Ａ三相交流单母线、双母线、单母线带旁路系统，作为接受和分配电能之用。
可满足各种类型发电厂、变电站（所）及工矿企业的使用要求。
使用环境条件ａ、环境条件：上限＋40℃，下限－10℃。
ｂ、相对湿度：日平均值不大于95％，月平均值不大于90％。
ｃ、海拨高度：1000ｍ以下（超过时可与我公司协商）ｄ、地震烈度：小于8度。
ｅ、无火灾、爆炸危险、严重污秽，化学腐蚀及剧烈震动的场所。
主要技术参数序号项目单位技术参数1 额定电压（最高工作电压）KV 2.6，7.2，122 额定电流 A 5-30003 额定短路开断电流KA 16，20，31.5，404 额定短路关合电流（峰值）KA 40，50，80，1005 额定短路动稳定电流（峰值）KA 40，50，80，1006 额定热稳定电流KA 16，20，31.5，407 额定热稳定时间s 48 防护等级IP2X9 结构型式单母线分段及单母线带旁路10 操作方式电磁式，弹簧储能式11 外形尺寸宽×深×高mm 1100×1200×2650（一般型）12 重量kg 1000大电流隔离开关技术参数隔离开关技术参数接地开关技术参数接地开关技术参数应能与相应的隔离开关的动、热稳定电流，接触压力与相应的隔离开关一致，并且接地开关断口间的距离不小于125ｍｍ。
订货须知ａ、一次线路主方案编号、单母线系统图、排列图、平面布置图；ｂ、二次线路电气原理图、端子排列图；ｃ、开关柜内电器元件的型号、规格、数量；ｄ、主母线、分支母线的规格、材质；ｅ、备品、备件的名称及数量；ｆ、特殊要求同厂方协商。
XG N2F-12型高压开关柜介绍
邵劲光
(阿城继电器股份有限公司哈尔滨150302)
摘 要:文章介绍了XG N2F-12型高压开关柜与原XG N2-12标准柜相比较的结构特点,对其核心电器元件VS1型真空断路器进行了详细的介绍。
并对其它电器元件的选型及如何实现整体式真空断路器与隔离开关在操作上五防机械联锁进行了分析。
关键词:XG N2F-12高压柜;VS1型真空断路器;五防机械联锁;研究
0 前言
高压开关柜按其结构可分为固定式和移动式。
移动式具有安装、维修方便、故障处理和检修时间短、供电可靠等优点,已越来越受到广大用户的青睐,成为高压柜今后发展的方向。
但固定式特别是经过改进或重新设计的型号因其结构简单、电器空间较大、断开点明显、运行稳定和投资省等特点,在现阶段仍有一定市场。
如广州云浮水泥厂工程全部采用XG N2F-12型固定式高压开关柜。
1 XG N2F-12型高压开关柜
XG N2F-12型高压开关柜是在原XG N2-12基础上进行改进设计而成。
其结构的主要特点如下:
主要元件选用电气性能参数较高的新型产品,如断路器选用江苏常州森源开关厂生产的固定式VS1真空断路器,其弹簧操动机构与开关为一体,采用操动机构和灭弧室前后布置的形式,主导电回路部分为三相落地式结构。
真空灭弧室纵向安装在一个管状的绝缘筒内,绝缘筒由环氧树脂采用APG工艺浇注而成,因而它特别抗爬电,而且具有较高的分断能力。
这种结构设计,大大减少了粉尘在真空灭弧室表面积聚,不仅可以防止真空灭弧室受到外部因素的影响,而且可以确保即使在湿热及严重污秽环境下,也可对电压效应呈现出高阻态。
操动机构为平面布置的弹簧操动机构,具有手动储能和电动储能。
操动机构置于灭弧室前的机箱内,机箱被四块中间隔板分成五个装配空间,其间分别装有操动机构的触能部分、传动部分、脱扣部分和缓冲部分。
VS型户内真空断路器将真空灭弧室与操动机构前后布置组成统一的整体,即采用整体型布局。
这种结构设计,可使操动机构的操作性能与真空灭弧室开合所需性能更为吻合,减少了不必要的中间环节,降低了能耗和噪声,使V S1型高压真空断路器的操作性能更为可靠。
隔离开关选用丹徒G N30D-12型旋转隔离开关;闭锁机构选用镇江电工器材厂生产的JSXG N(Z N28)型柜用箱式闭锁机构。
2 二次保护元件
二次保护元件采用综合保护仪,大大减少了各种二次元件的安装、连接,各种保护功能齐全,控制保护可靠。
该开关柜因安装一体化断路器,结构比原XG N2-12系列开关柜大。
其外型尺寸:(高×宽×深)为:2660×1200×1200。
典型出线方案及示意如图1所示。
柜前左、右上端为772×337、772×747仪表门,可安装各种监视仪表及操作元件和综合保护仪,还可安装各类端子及辅助控制元件。
右下侧747×1758断路器室可通过玻璃观察一体化开关状态;当紧急情况时,可通过紧急分闸对断路器快速分闸,防止事故扩大。
该高压柜由于采用了整体式断路器,可使操动机构的操作性能与真空灭弧室开合所需性能更为吻合,减少了操动机构传动环节,降低了能耗和噪声,使VS1型高压真空断路器的操作性能更为可靠。
另外它还保持了原XG N2-12的各种优点,如前后门带透视窗,便于观察等。
7
3
2006年12月 第4期 邵劲光:XG N2F-12型高压开关柜介绍 1
图1 典型出线柜方案示意图
3 “五防”机械联锁
“五防”机械联锁对高压开关柜的性能至关重要。
原机械工业部和电力部标准对此都有明确规定,必须强制执行。
该开关柜吸取原XG N2-12的优点,采用机械闭锁和程序控制,防止误分、合断路器、防止进入带电间隔、实现隔离开关操作顺序等。
但在断路器处于合闸位置防止带电分合隔离开关时遇到困难。
由于整体式断路器所有机构均封于开关内,且尺寸较小,安装位置靠近右上门,无法象原XG N2-12一样,利用断路器传动轴上的档板阻止连杆上的挡块及连杆向下运动,从而阻止隔离手柄到分断闭锁位置,也就是阻止断路器合闸时分上隔离。
针对这个问题,我们选用常州森源开关电器有限责任公司生产的V S1型固定式真空断路器,这种固定式断路器是专门用来配XG N2F-12型柜的,联锁机构示意图如图2所示。
图2 联锁机构示意图
具体操作原理如下:
()假设断路器合上后,断路器主轴上的拐臂位置如图所示,拐臂上的档板刚好卡在箱式柜用机械闭锁机构JSXG N的操作盘中间位置里,操作盘将不能向右转动到分断闭锁位置,从而防止带负荷分断隔离开关。
83 电 站 设 备 自 动 化 2006年12月 第4期1
(2)当断路器处于分闸位置时,拐臂由合闸位置向后逆时针转动3616°,拐臂上的挡板也向后移动脱离出操作盘,操作盘可以向右打到分断闭锁位置,而与操作盘右侧相连的圆柱形连杆将通过设在断路器上部的联锁机构与断路器内部相连。
如图所示,挡杆将挡住合闸弯板,断路器将不能合闸。
此时,可以安全的分断上隔离开关。
(3)操作盘到检修位置时,操作盘对上门的限制解除,可以打开开关室门安全地进行柜内检修。
此时,顶杆对合闸弯板的控制已不存在。
但即使此时误合断路器,上隔离开关也是断开的,柜内也不带电。
而检修完毕,要想回到分断闭锁位置,必须把误合的断路器分开(挡板挡住操作盘使其不能向右转动),这样,就可以在断路器分开的情况下合隔离开关,从而防止了带负荷合隔离开关。
通过上述的研究试验,最终我们取得了较为理想的效果,从而全面可靠实现了高压柜的“五
防”联锁功能。
在此基础上,我们还完成了其余方
案的“五防”机械联锁设计。
顺利生产出合格产品。
交付使用两年来,从未发生任何操作危险和事故隐患,受到用户好评。
4 结束语
机械联锁机构结构简单、操作方便、功能可靠,是目前固定式高压开关柜采用先进的操纵机构一体化断路器实现机械联锁的理想方法。
参考文献:
[1] 李建基.高中压开关设备实用技术[M ].北京:机械工业出
版社
[2] 张瑞金.GG1B (F)(Z)高压柜机械连锁的研究.江苏电器
收稿日期:2006年11月
作者简介:邵劲光(1969-),女,学士,高级工程师,现从事高低压产品结构开发与工程设计工作
3小知识3
继电器的定义及分类
定义
继电器是组成继电保护装置的基本元件,是当输入量(激励量)的变化达到规定要求时,在电气输出电路中使被控量发生预定阶跃变化的一种自动器件。
分类1 按构成原理分
1)机电型继电器:包括感应型继电器、电磁型继电器、舌簧型继电器、极化型继电器、电动机驱动型继电器等;
2)整流型继电器;
3)静态型继电器:包括晶体管型继电器、集成电路型继电器、微机型继电器等。
2 按输入电气量变化特点分
1)有或无继电器:它们在输入量突变时动作或返回,完成保护装置的逻辑功能。
包括中间继电器、时间继电器、信号继电器、舌簧继电器、极化继电器、重合闸继电器等。
2)量度继电器:它们直接反应被保护设备电气量的变化。
包括电流继电器、电压继电器、正序继电器、负序继电器、零序继电器、频率继电器、功率方向继电器、阻抗继电器、差动
继电器、气体继电器等。
胡金声提供
9
32006年12月 第4期 邵劲光:XG N2F -12型高压开关柜介绍 。
