徕卡测距仪使用说明书徕卡测距仪使用说明书:一、使用前的准备,一,电池的装入/更换打开仪器尾部的固定挡板。
向前推卡钮～向下将底座取下。
按住红色的卡钮推开电池盒盖。
安装或更换电池。
关闭电池盒盖～安装底座和卡扣。
当电池的电压过低时～显示屏上将持续闪烁显示电池的标志{B～21}。
此时应及时更换电池。
1、按照极性正确装入电池。
2、使用碱性电池,建议不要使用充电电池,。
3、当长时间不使用仪器时～请取出电池～以避免电池的腐蚀。
更换电池后～设置和储存的值都保持不变。
,二,多功能底底座固定挡板可以在下面的测量情况下使用:边缘测量～将固定挡板拉出～直到听到卡入的声音。
1、从2、从角落测量～将固定挡板拉出～直到听到卡入的声音～轻轻将固定挡板向右推～此时固定挡板完全展开。
仪器自带的传感器将辨认出固定挡板的位置～并将自动设置测量其准点。
,三,内置的望远镜瞄准器在仪器的右部有一个内置的望远镜瞄准器。
此望远镜瞄准器为远距离测量起到辅助的作用。
通过瞄准器上的十字丝可以精确地观察到测量目标。
在30米以上的测量距离～激光点会显示在十字线的正中。
而在30米以下的测量距离～激光点不在十字线中间。
,四,气泡一体化的水泡使仪器更容易调平。
,五,键盘1、开/测量键2、第二级菜单功能3、加+键4、计时,延迟测量,键5、等于[=]键6、面积/体积键7、储存键8、测量基准边键9、清除/关键10、菜单键11、照明键12、间接测量,勾股定律,键13、减-键14、BLUETOOTH ,六,显示屏1、关于错误测量的信息2、激光启动3、周长4、最大跟踪测量值5、最小跟踪测量值6、测量基准边7、调出储存值8、储存常数9、主显示10、单位～包括乘方立方,2/3,11、顶的面积12、墙面积13、3个额外显示,如:测量中间值,14、BLUETOOTH蓝牙开/关15、第二级菜单功能开16、硬件故障17、间接测量-利用勾股定律18、间接测量-利用勾股定律-部分高度19、面积/体积20、带常数的测量21、电池充电量显示二、菜单功能,一,设置在菜单中可以改变设置～并将其长久保存～并在关机和更换电池后不改变。
测量&工程部©Leica Geosystems AG 版权所有 所有的说明及描述及技术数据，如有变动，恕不另行通知。
编号：NL20050418_CN徕卡测量系统 附件快讯 – No.4基座的用途利用基座可以整平测量设备和对中地面标志点。
要想取得正确的测量成果，必须用螺栓将基座牢牢地固定在三脚架头上，保证仪器正确、可靠地安装在基座上。
三脚架和基座的稳定性是测量数据可靠性的主要影响因素。
保证测量精度的关键因素是测量仪器平台的稳定性。
仪器的平台不稳定，测量数据就没有可靠性可言。
抗扭刚度受外力作用时基座的顶盘相对于底盘有微小移动，通常是仪器转动时带动基座产生微小扭转。
这种扭力对马达驱动的仪器在加速和减速时表现尤为明显。
在仪器旋转时，基座产生轻微扭转， 仪器一旦停止转动，基座在弹性力的作用下将向原始位置复原，其复原精度即为所谓的基座位移误差。
由于基座的位移误差直接影响仪器的测角精度，所以要选用恰当的基座以满足仪器的精度等技术规格要求。
基座的位移误差指标应当好于仪器的水平角精度指标。
徕卡测量系统的基座徕卡测量系统的基座经精心设计，在极端恶劣的温度、湿度及浮尘环境条件下可以可靠地使用。
在任何环境下徕卡测量系统的免维护脚螺旋能转动平滑自如。
基座的支承面与徕卡测量系统仪器的底部圆周密合匹配，保证以极高的精度强制归心。
光学对中器结构稳定，在基座的有效寿命时限内几乎不需要调整。
光学对中器精度在 1.5m 高度时可达0.5mm 。
即使长时间使用后，依然能保持良好的品质和精密度。
徕卡测量系统提供两种类型的系列基座，即专业系列和基本系列，二者的不同之处在于基座位移误差指标的差别。
专业系列专业系列基座装配专业的脚螺旋以提供超稳定支撑。
产品生产出来后，要对每个基座进行实验测试，测定其位移误差。
只有达到技术指标的基座才会被徕卡测量系统采用。
专业系列基座的位移误差最大为 1” (3cc).。
这类基座可以用于测角精度要求高于3”的所有应用场合。

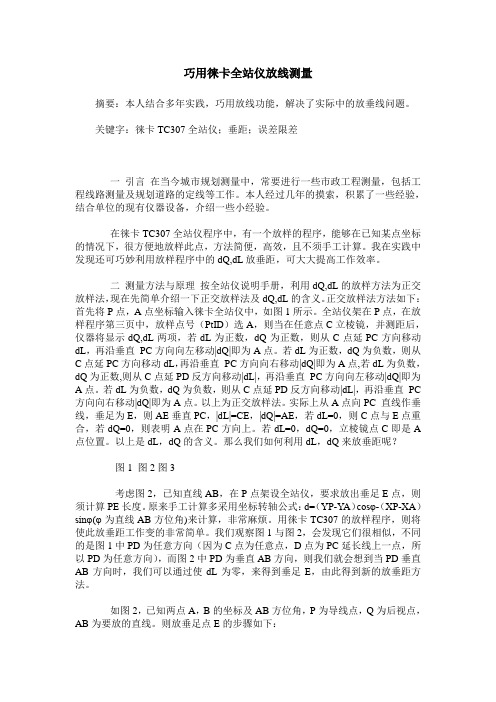

巧用徕卡全站仪放线测量摘要：本人结合多年实践，巧用放线功能，解决了实际中的放垂线问题。
关键字：徕卡TC307全站仪；垂距；误差限差一引言在当今城市规划测量中，常要进行一些市政工程测量，包括工程线路测量及规划道路的定线等工作。
本人经过几年的摸索，积累了一些经验，结合单位的现有仪器设备，介绍一些小经验。
在徕卡TC307全站仪程序中，有一个放样的程序，能够在已知某点坐标的情况下，很方便地放样此点，方法简便，高效，且不须手工计算。
我在实践中发现还可巧妙利用放样程序中的dQ,dL放垂距，可大大提高工作效率。
二测量方法与原理按全站仪说明手册，利用dQ,dL的放样方法为正交放样法，现在先简单介绍一下正交放样法及dQ,dL的含义。
正交放样法方法如下：首先将P点，A点坐标输入徕卡全站仪中，如图1所示。
全站仪架在P点，在放样程序第三页中，放样点号（PtID）选A，则当在任意点C立棱镜，并测距后，仪器将显示dQ,dL两项，若dL为正数，dQ为正数，则从C点延PC方向移动dL，再沿垂直PC方向向左移动|dQ|即为A点。
若dL为正数，dQ为负数，则从C点延PC方向移动dL，再沿垂直PC方向向右移动|dQ|即为A点,若dL为负数，dQ为正数,则从C点延PD反方向移动|dL|，再沿垂直PC方向向左移动|dQ|即为A点。
若dL为负数，dQ为负数，则从C点延PD反方向移动|dL|，再沿垂直PC 方向向右移动|dQ|即为A点。
以上为正交放样法。
实际上从A点向PC 直线作垂线，垂足为E，则AE垂直PC，|dL|=CE，|dQ|=AE，若dL=0，则C点与E点重合，若dQ=0，则表明A点在PC方向上。
若dL=0，dQ=0，立棱镜点C即是A 点位置。
以上是dL，dQ的含义。
那么我们如何利用dL，dQ来放垂距呢？图1 图2图3考虑图2，已知直线AB，在P点架设全站仪，要求放出垂足E点，则须计算PE长度。
原来手工计算多采用坐标转轴公式：d=（YP-YA）cosφ-（XP-XA）sinφ(φ为直线AB方位角)来计算，非常麻烦。
莱卡电子水准仪操作规程电子水准仪操作规程1.仪器的安置1.根据身高和观测姿势的舒适性，调节三脚架到合适的高度。
将脚架置于地面控制点上方，尽可能地将脚架面中心对准该点。
2.拧紧中心连接螺旋，将基座及仪器固定到脚架上。
3.移动脚架腿，并转动基座脚螺旋。
4.伸缩脚架腿整平水准器。
5.通过水准器的指示，转动基座脚螺旋以精确整平仪器。
6.通过移动三脚架头上的基座，将仪器精确对准地面点，然后旋紧中心连接螺旋。
7. 前后视距尺寸不超过五十米,标尺的方法是,应让水准气泡的面朝上。
2. 使用Leica Geo Office上载程序。
1.1在仪器窗口中选择DNA，并选择通讯端口DNA03新机载线路测量程序操作说明书 - John Shao - John Shao1.2完成后点Upload，进入下面界面1.3选择上载程序，然后点击“下一步”，程序开始上载，等待其完成。
线路测量1应用程序选择在仪器上按PROG 进入[应用程序界面]，用上下键选择线路测量2新建作业在[线路测量]中，选择[作业]按回车，进入如下界面：Job：作业名称；Oper：操作人员；Comt1：作业描述1；Comt2：作业描述2；：返回上一级，不创建作业。
：确认创建作业，进入下一步，线路测量设置。
Name：输入将要测量的线路名称；Meth：作业方法选择，本程序中有BF，aBF，BFFB，aBFFB四中方法可以选择； PtID：线路起始点点号； H0：线路起始点高程值； Staf1：标尺1描述； Staf2：标尺3. 描述；2.1线路测量方法选择线路测量方法中有BF双转点模式；BF常规模式；aBF往测（奇数站后前，偶数站前后）；aBF返测（奇数站前后，偶数站后前）；aBFFB往测（奇数站后前前后，偶数站前后后前）；aBFFB返测（奇数站前后后前，偶数站后前前后）；使用方向键选择返测或双转点测量模式。
1.选择BF双转点测量模式：2、选择BF常规测量模式：3.选择BFFB双转点测量模式：4、选择BFFB常规测量模式： 5、选择aBF返测模式： 6、选择aBF常规测量模式： 7、选择aBFFB返测模式： 8、选择aBFFB返测模式：选择方法后直接用进入下一步，进入常规或往测测量模式。
Leica FlexLine plus快速操作指南版本 2.0中文2 FlexLine plus, 仪器重要信息1仪器重要信息请在使用仪器或附件前，先阅读USB存储器中的用户手册，并按照手册说明进行操作。
妥善保管，供日后参考！使用范围•测量水平角和垂直角。
•测量距离。
•可见的方向和竖轴照准。
FlexLine plus , 仪器重要信息3激光产品仪器包含以下激光产品：*可选激光产品•EDM 和激光对点器的分类符合IEC 60825-1(2007-03)。
•EGL 分类符合IEC 62471 (2006-07).ƽ小心从安全角度看，3R 预防：1)避免眼睛直视激光束。
2)不要用激光束照射他人。
激光产品激光类别EDM (电子距离测量)模块•使用棱镜测量1类•无棱镜测量3R 类EGL (电子导向光)*无害激光对中器2类4 FlexLine plus, 仪器重要信息ƽ小心从安全角度，2类激光产品对眼睛是有危害。
预防：1)避免凝视激光束。
2)避免将激光束打向他人。
激光孔径位置a)LED激光红色(EGL)b)LED激光黄色(EGL)c)激光光束(EDM)d)激光光束(激光对点)e)激光光束出口(激光对点)符合国家规定符合国家规定在此，Leica Geosystems AG，申明仪器符合欧洲执行标准中所要求的要点及其他相关的规定。
对规范遵守的声明可在网站/ce中查询。
•FCC 第15部分 (仅适用于美国)•在此，Leica Geosystems AG，申明产品符合1999/5/EC 执行标准中的要点及其它相关规定。
对规范遵守的声明可在网站 /ce中查询。
依照欧洲执行标准 1999/5/EC (R&TTE) 1 级设备可以无限制地在任何欧洲经济区成员国的市场中销售及维修。
15部分或欧洲执行标准 1999/5/EC 没有包含某些国家的规定，则在这些国家使用时应首先取得批准。
FlexLine plus, 仪器重要信息56 FlexLine plus, 仪器构成2仪器构成仪器部件（1/2）a)粗瞄器b)装有螺钉的可分离式提把c)集成电子测距模块(EDM)的物镜 EDM激光束发射口d)竖直微动螺旋e)开关键f)触发键g)水平微动螺旋h)显示屏幕i)第二面键盘*；与第一面键盘相同*对于TS02 plus可选仪器组件（2/2）j)望远镜调焦环k)目镜；调节十字丝l)电池盖m)RS232串口n)脚螺旋o)显示屏幕p)键盘FlexLine plus, 仪器构成78 FlexLine plus, 仪器构成仪器部件（1/2）a)USB存储器和USB电缆接口b)蓝牙天线c)粗瞄器d)装有螺钉的可分离式提把e)电子导向光(EGL)*f)集成电子测距模块(EDM)的物镜。
一、静态测量的仪器操作1，建立一个静态配置集2，新建一个作业3，进入测量菜单，进行静态测量第1步，首先设置静态配置集。
在主菜单上选择第3个图标“管理”，选择第5项“配置集”，按F1键，到左下图按F2键“新建”，到右上图，输入配置集名称，这样相当于建立了一个配置集文件，以后只要做静态测量就可以调用这个配置集了，“描述“，“创建者“都可以不用输。
然后按F1——保存，到左下图在“向导模式”回车可以看到有两种选项，选择“查看所有内容“，则所有的设置内容全部可以涉及到，按F1，继续到右上图，选择系统语言为中文“CHINESE”，然后按F1，继续到下图按照上面图示，回车，按照我们的工作习惯选择单位设置（可以按F6换页来选择单位，角度，时间，格式等项设置），设置好以后，按F1，继续到左下图光标在“实时模式”处回车，选择：无。
按F1，继续，到左下图在“天线”处回车如有上图，选择“AX1202三脚架”，按F1继续回到左上图示，“缺省高度”不输，“垂直偏置”是默认值，“量测类型“为垂直，如左上图所示。
然后按F1继续，到下页左图如左上图，我们可以按F3来设置显示模板内容，如右上图，此项设置的功能就是让用户可以按照自己的需求来定义测量时屏幕上所显示的内容，可以设置16行。
“位置和屏幕更新“可以设置屏幕上的数据刷新率。
设置好以后如左上图界面。
按F1继续，到如上图，在测量时可以使用编码设置，一般我们较少使用此设置，尤其在静态测量时完全没有必要，我们可以把“快速编码”设为——关，“主题编码”选择——不使用编码表即可。
然后按F1继续，到按照上图更改，“记录原始数据”——仅静态“记录速率”即数据采样间隔，就是多长时间记录一个原始数据历元，改为10秒或按照用户自己测量需要来进行调整。
要注意的是，在同时使用几台仪器进行静态测量时，每台仪器的记录速率值必须设置成一样。
按F1继续，到点位观测设置里面内容使用缺省设置即可。
这项设置实际上主要适用于有计划的进行一些测量，比如长期参考站测量等。
莱卡电子水准仪操作流程第一篇：莱卡电子水准仪操作流程徕卡DNA03电子水准仪使用方法及限差设置；使用LeicaGeoOffice上载程序；1.1在仪器窗口中选择DNA，并选择通讯端口；DNA03新机载线路测量程序操作说明书-John；1.2完成后点Upload，进入下面界面；1.3选择上载程序，然后点击“下一步”，程序开始；线路测量；1应用程序选择；在仪器上按PROG进入[应用程序界面]，用上下键；2新建作业徕卡DNA03电子水准仪使用方法及限差设置使用Leica Geo Office上载程序。
1.1在仪器窗口中选择DNA，并选择通讯端口DNA03新机载线路测量程序操作说明书John Shao 1.2完成后点Upload，进入下面界面1.3选择上载程序，然后点击“下一步”，程序开始上载，等待其完成。
线路测量 1应用程序选择在仪器上按PROG 进入[应用程序界面]，用上下键选择线路测量 2新建作业在[线路测量]中，选择[作业]按回车，进入如下界面：Job：作业名称；Oper：操作人员；Comt1：作业描述1；Comt2：作业描述2；：返回上一级，不创建作业。
：确认创建作业，进入下一步，线路测量设置。
Name：输入将要测量的线路名称；Meth：作业方法选择，本程序中有BF，aBF，BFFB，aBFFB四中方法可以选择； PtID：线路起始点点号；H0：线路起始点高程值； Staf1：标尺1描述； Staf2：标尺2描述； 2.1线路测量方法选择线路测量方法中有BF双转点模式；BF常规模式；aBF往测（奇数站后前，偶数站前后）；aBF返测（奇数站前后，偶数站后前）；aBFFB往测（奇数站后前前后，偶数站前后后前）；aBFFB返测（奇数站前后后前，偶数站后前前后）；使用方向键选择返测或双转点测量模式。
1、选择BF双转点测量模式：2、选择BF常规测量模式：3、选择BFFB双转点测量模式：4、选择BFFB常规测量模式：5、选择aBF返测模式：6、选择aBF常规测量模式：7、选择aBFFB返测模式：8、选择aBFFB返测模式：选择方法后直接用进入下一步，进入常规或往测测量模式。
