通力电梯调试资料菜单子菜单功能注E1 故障历史记录显示最近的故障情况E2 清除故障记录重置故障记录，清除内存菜单子菜单功能注d 驱动故障参看故障代码表菜单子菜单功能注代码含义(斜体表示默认侄)必备11 主楼层选择主楼层(1)楼层号12 控制方式集选方式选择：1=SBC 单按钮控制：2=DC 下集选：3=FC 全集选：4=PB 按钮控制门系统110 开门时间相应普通楼层的内指信号时，从门完全打开至开始关门时的时间(5S) 单位秒(1--60)111重新开门时间重开门后，从门完全打开至重新开始关门的时间(20) 单位0.1 秒(1 —99)112激活ADO 激活提前开门功能0=关闭：1= 激活113强迫关门如果在一段选定的时间内关门受阻，门将以较慢的速度响蜂鸣关门，此时，只有关门力限制器起作用，强迫关门持续到关门结束，0=关闭;1= 有效;2=NUD114强迫关门时间限制设置开始强迫关门的时间(20) 单位秒(1--60)115新内指登记快速关门开门或门已打开时，按下按钮可以缩短开门时间单位0。

1 秒。

精品资料0= 无该功能(0-99)116光眼延时设置光眼被挡到重新关门的时间(0-99)20 单位0。

1 秒。

=无该功能(0-99)117光眼正常快速关门设置光眼正常后快速关门0=无1= 有118禁止同时开门 A 门和B 门的开门及同时开门功能1=A 门优先;2=B 门优先3= 同时119对穿门轿厢选用对穿门轿厢0=一个门;1= 对穿门120门终鸣器为盲人选择门终鸣器0=关;1=门完全打开时响121延长开门时间LCECOS 的输入XC(34 ：E) 的类型0= 按钮(DOEB);1= 开关带蜂鸣器(DOES);2= 开关不带蜂鸣器(DOES);122DOP 类型选择DOP 类型0=none;1=DOP CS泊梯130 泊梯楼层如1-33=2( 群组泊梯)1# 梯此菜单选择的楼层是第一泊梯楼层(PAM)2# 梯此菜单选择的楼层是第二泊梯楼层(PAS)3# 梯此菜单应0，0=0FF ，nn=楼层号131泊梯时开门泊梯时 A 门与B 门的开关情况0=关，1=A 门优先，2=B 门优先，3=AB 门同时开132泊梯时间选择电梯在开始泊梯前的空闲时间(30)(1-99) 秒133泊梯模式选择单台或群组泊梯0=关，1= 单梯，2=群组泊梯精品资料134自动从特定楼层派遣电梯空闲电梯将离开此楼层(ADF) 功能0=关，nn= 指定楼层135自动返回特定楼层(ADF) 功能将电梯开往此楼层0=回主楼层，nn= 指定楼层内指140 允许反向内选允许登陆与电梯运行方向相反的内指信号，一旦停梯使这些信号开始响应0=关，1=开，141 错误内选删除电梯连续完成两个内指而无人出入轿厢的情况下删除所有内指信号0=关，1= 开142 内选登记蜂鸣器当内选按亮(登记)时发出一短促声音0=关，1= 开143 忽略新外呼为响应运时的外呼而忽略新外呼0=关，1= 开144 司机模式选择0：标准1：ATS HK/ 2 ：ATS CS145 锁的类型(楼层进出控制)指定LCEOPT 的锁输入信号-锁-的用法0=关，1：锁内选，2：锁外呼，3 ：锁内选和外呼146 优先下呼1。

3 最多定义3 个楼层0= 没有，nn=楼层147 优先上呼1。

3 最多定义 3 个楼层0=没有，nn= 楼层群组150 电梯在群组中的编号设置电梯在群组中的编号(1)1 (6)151EMC(E-Link 的编号)设置电梯在EMC(E-Link 的编号)(33 —64)33.34.35.36 64152在Konexion 中的编号设置电梯在在Konexion 中的编号(0-8)0=no Konexion n= 电梯号精品资料153外呼重新开门次数当轿厢有内选时外呼使门重的次数1=1 次，2=多次，3=REOHK154最低楼层选择最低楼层的楼层编号1-nn 更改后须重划楼板FE3 选项菜单1-30 。

34 。

59。

64 。

89 选择的非零值。

否则将自动取此菜单值155EMC(E-Link)的组号选择EMC(E-Link) 的组号(croud number)(0) 0-31消防159 消防保留楼层用FID 6(udding) 和FID M(achine room) 时必须为0，0=nn160 消防楼层选择消防返回楼层(1)楼层号161 地区消防法规(0-17) 选择各个国家的消防类型0=未用，1=德国。

6=英国(正常)7=荷兰，8=英国(消防)，10= 瑞典，11= 香港，12= 澳洲，14= 马来西亚，15= 新加坡，16= 印尼，17= 亚太地区162 消防类型(0-13)(FID 指消防检测FRD 指消防员运行选择FID 与FRD 组合0= 无消防功能，1=FRD ，2=FID 门关3=FID 门开，4=FRD+FID 门关，5=FRD+FID 门开，6=FIDMO ，7= FID MC ，8= FID MC+ FRD ，9= FID MO+ FRD ，10= FID AC ，11= FID AO ，12= FID AC+ FRD 。

13= FID AO+ FRD 。

163 消防返回楼层的开门侧选择 A 门或B 门;1=A 门;2=A+ B 门;3=B+ A 门;4= B 门164 紧急供电返回楼层(EPD) 选择紧急供电运行时的返回楼层(0-nn)0= 下一个可能的楼层165 紧急返回后的门位置选择紧急返回后的 A 门与B 门的开关情况0= 门关;1=A 门开;2= B 门开;3=AB 门均开166 使用防火门(FDP) 选择是否使用LCEOPT 的FDP 输入0=无FDP1= 有FDP精品资料167EPS 紧急电源使用顺序紧急返回和紧急服务的顺序0=外部EPS1= 内置EPS168 最多电梯台数(EPS) 允许同时进行紧急返回和紧急服务的台数0.。

6170 满载百分比设定载荷容量(80%) 满载功能50-99%171 轿顶检修驱动限位轿顶检修运行时遇到任何77 限位开关是否停车0=遇到77：U/N 停;1=77 ：U 停;2=77N 停;3=不停172 锁梯时的停梯楼层(OSS) 选择锁梯时的停梯楼层(0。

nn)0= 最近楼层或锁梯开关所在楼层173 锁梯时的门情况设置锁梯时门的开关情况0=关门，1=A 门开，2=B 门开，3=AB 门均开174 优先外呼服务方式0=无;1=PRL LA;2=PRL LO;3=PRL HA;4=PRL HO;5=HEL A;6=HEL O;175 轿厢风扇省电功能空闲停梯经一段时间后风扇关闭(5)0= 不使用：1-59 分钟176 轿厢照明省电功能空闲停梯经一段时间后照明关闭0=不使用：1-59 分钟177 轿厢照明电压监控(CLS) 若LCECCB 上没有照明电压，电梯停止运行0=关; 1= 开;178konexion 照明电流监控激活该功能0=关; 1= 开;179锁梯模式的轿厢照明锁机OSS 模式时关闭照明0=关; 1= 开;180主楼层时强制停梯电梯经过主楼层时必须停梯，以便保安人员检查轿内乘客0=不停;1= 下行时停;2= 上行时停;3=上下均停精品资料181经过楼层时的信号响声提示乘客轿厢经过或停在某楼层0=关; 1= 开;182到站钟类型0=LAL DB ，1=LAL DN2= 提前闪烁LALAB ，4=提前闪烁LALAN183超载指示闪烁COP 超载可选为闪烁指示0=不闪烁;1= 闪烁;184内选优先方式PRCLCECOB 输入XC16 ，1=PRC K 持续有效(开关)一个内选，2=PRCB 一次有效(按钮)一个内选，3=PRC CS 持续有效(多个内选)185通电延时PUD 延时一段才投入正常服务，以免与大楼其他设备同时启动造成过流(0-99) 186地震运行EAQ0= 没有;1= 有;187紧急电池EBD0= 没有;1= 有;188FRE( 防犯罪)门Fastre coor0= 没有;1=A 门;2=B 门;3=A+B 门;189 指定FRE 防犯罪返回楼层Fastre coor0= 没有;nn= 指定返回楼层190 双并联控制FET/FE3 呼梯0=不使用，1= 服务所有呼梯，2=在主层不服务正常呼梯，3= 在主层不服务FET/FE3 呼梯191DOM CS 选项0=没有;1= 有;192风扇控制类型0=OCV A 自动控制;1=OCV AF 自动控制可永久关闭(用开关)193一套COP 不区分A，B 门TTC CON/DON0= 不使用，1= 使用，194轿厢到站钟(GOC)0= 不使用，1=使用，精品资料199 重置厂方设置参数重置厂方设置(缺省)参数注意电梯将丢失所有的现场设置参数1=重置默认值。

对菜单 2 的设置无效菜单子菜单功能注代码含义驱动系统参数21 设置马达型号选择EcoDisc 的型号，第一次运行前必须检查次项05=MX05;06=MX06;10=MX10;o5=MX05q2;o6=MX06q2;1o=MX10q211=MX06 1.6/S;12=MX06q2 10/05;13=MX10q2 13/05;14=MX10q216/05;15=MXQ2 20/0522 禁止驱动为测试起见,禁止和激活驱动0=允许启动;1=不允许启动;23 加速度(Jerk) 固化加速.恒速和减速0=0.6/;1=0.8/;2=1.0/;3=1.2/s24 加速度调节加速度大小0=0.4/;1=0.5/;2=0.65/s25 额定速度电梯的额定速度0=0.5/;1=0.53/;2=0.8/;3=1.0/;4=1.2m/s26K4. 马达电压K4 设置电压与频率间比率0=0.229 .0.319(0.006 一级)27K3. 高的负载补偿有载启动时马达的附加电压0=0.096 .15=0.143(0.003 一级)精品资料28K2. 低的负载补偿有载启动时马达的附加电压0=0.083 15=0.21629K1 最小的电压马达最小的电压0=0.0080 15=0.0210210D. 参数速度误差反馈比例:0=0.5;1=0.8;2=1.2;3=2.0;4=2.7;5=3.5;6=4.5;7=5.5211 启动延时制动器松闸与主继电器激活电梯启动之间的时间间隔0=72;1=100;2=150;3=200;4=250ms通力电梯调试(部分)第七章调试附录一：LCE 菜单6 中的V3F25( 图号：713983) 本表格的文档识别号必须与LCE 菜单6_0 显示的识别号一致LCE 菜单单位范围默认值工厂设定现场设定参数组的文档识别号(=本表格) 6_0 2000 2000 2000 2000电梯参数。

合集下载

通力电梯维修调试资料大全(超全整合)

通力电梯维修调试资料大全(超全整合)

KONE通力3000无机房电梯Majinxiang 2019-08-08 LCE指示灯解释:指示灯(左列) 亮灭注解Emergency alam（红有警报没有警报按选择/输入按钮重置色）Liftinfau lt （红色）有故障,电梯不能启动电梯正常Cpurunning （黄色Cpu正在运行CPU不在运行CPU运行时指示灯闪烁Inspectio n （黄色）DS位于检修位置42：DS位于正常位42：DS在轿顶置Rescuedrive（黄色）RDF 开关在RDF在正常位置开关在控制柜RECALL 运行方式运行Carcommunication LCECPU 与 2.3以前版本应是灭检查接线OK（绿色）LCECCB 间信息交流的,2.3以后版本若正常，软件版本2.3 以灭,则信息交流有问上题Shaftcomm..ok(绿LCECPU 与楼层板间LCECPU与楼层板间检查接线色) 信息交流正常信息交流不正常+24Vcontroller 24V控制柜供电电源24电源不正常检查保险丝F4OK(绿色) 正常+5VcontrollerOK9( 绿LCECPU5V 电源正常5V 电源故障如果24V指示灯亮, 色) 则更换LCECPU 板+24VCar&shaft24V轿厢, 井道供电24V 电源故障检查保险丝F5OK(绿色) 电源正常Changebord( 红色) LCECPU板烧毁LCECPU 板正常更换新板Speed>0.1m/s( 黄正在加速,速度大于正在减速,速度小于色) 0.1M/S 0.1M/S指示灯( 中间) 亮灭注解Startpemit( 黄色主继电器都激活主继电器都释放如果灯不灭,可能有(201:1,201:2,201:4) 继电器阻塞(XD1/3POS379)Shaftdoorcontact( 黄所有层门都已关好层门未关好XH2/3终端POS.379 色)Closedoo r 关门命令有效关门命令无效从从LCE到ADVcommand( 黄色) LCE到ADVDriveneeded( 黄色) 控制系统认为需要启不需要启动呼梯,泊动梯. 自动平层等V3FOK( 绿色) 驱动系统可正常运行驱动单元有故障Safetyinput( 绿色) 到轿门触点前的安全到轿门触点前的安全XC1/5POS379回路正常回路有问题Opendoor 开门命令有效无命令从LCE到ADVcommand( 黄色)photocell( 黄色) 光眼光束受挡光束未光束未受挡XB29/2及受挡XB31/2POS.379Openbutton(黄色) 轿厢内开门按钮按下未按下Close force 关门力限制器申请重不需重开门XB28/8及limiter(黄色) 开门XB30/8POS806 指示灯( 右列) 亮灭注解Driveup( 黄色) 向上运行指令已送往无效V3F2577:U( 黄色) 轿厢在上部减速区轿厢不在上部减速区77:U断开61:U( 黄色) 轿厢在61:U 区内轿厢不在61:U 区内地坎以上5MM,以下地坎以上145MM30(黄色) 轿厢在门区内轿厢不在门区内地坎以上150MM, 以下150MM61N( 黄色) 轿厢在61:N 区内轿厢不在61:N 区内地坎以下5MM,以上145MM77:N( 黄色) 轿厢在下部减速区轿厢不在下部减速区77:N断开77:S( 黄色) 77:S开关断开或无此轿厢不在上下端站只开关在终端楼层间距短的时候Drivedown( 黄色) 向下运行指令已送往无效V3F25Majinxiang 2019-08-08 LCE用户接口功能模式:（EcoDisc）菜子菜单单功能注解- E 1 故障历史记录-显示最近的故障情况- F 2 清除故障记录-重置故障记录，清除内存菜子菜单单- 功能注解- d 驱动故障-参看故障代码表菜子菜单单- 功能注解代码含义(斜体表示默认值)必 1 1 基站选择基站(1) 楼层号1-N备 1 2 控制方式3 集选方式选择，相应普通楼层的1=SBC单按钮控制2=DC下集选3=FC全集内指令信号选4=PB按钮控制1 10 开门时间相应普通楼层的内指令信号时,单位秒(1-60)从门完全打开至开始关门时的时间1 11 重新开门时间重开门后 ,从门完全打开至重单位0.1 秒(1-99)新开始关门的时间(20)1 12 激活ADO 激活提前开门功能0= 关闭1= 激活1 13 强迫关门如果在一段选定的时间内关门受0= 关闭1= 激活阻,门将以较慢的速度蜂鸣关门,此时只有关门力限器起作用,强迫关门持续到关门结束1 14 强迫关门时间设置开始强迫关门的时间(20) 单位秒(10-60)限制1 15 新轿内指登记开门或门已打开时, 按下内指单位0.1 秒0=无该功能(0-99)快速关门按钮可以缩短开门时间门116 光眼延时设置光眼被挡到重新关门的时间单位0.1 秒.0= 无该功能(0-99) 20系1 17 光眼正常快速设置光眼正常后快速关门0= 无1= 有统快门1 18 禁止同时开门A门及BC门的开门及同时开1=A门优先开2=C门优先开3= 同时开门门功能1 19 对穿门轿厢选用对穿门轿厢0= 一个门1=对穿门1 20 门铃为盲人选择门铃0= 关1= 门完全打开时响1 21 扩展延长开门LCECOB的输入SC17(34:E) 0= 按钮 (DOEB)有重开门时间1=开关带蜂鸣时间的类型器(DOES)2= 开关不带蜂鸣器(DOES)1 22 DOP类型选DOP类型0=none;1=DOPCS择1 30 泊梯楼层选择泊梯楼层0=off 楼层号1 31泊梯时开门泊梯时A 门与BC 门的开关情 0= 关1=A 门优先2=C 门优先3=AC 同时开 况 泊1 32泊梯时间 选择电梯在开始泊梯前的空闲时 1-99秒 梯间301 33 泊梯模式 选择单台或群组泊梯0=关1= 单梯2= 群组泊梯 1 34 自动从特定楼 空闲电梯将离开此楼层（ADF 0= 关nn= 指定楼层层派遣电梯功能）1 35 自动返回特定 （ADF 功能）将电梯开往此楼层 0= 回主楼层 nn= 指定楼层楼层1 40允许反向内选 允许登录与电梯运行方向相反的0= 关1= 开 内指令信号，一旦停梯，便对这些信号开始响应1 41错误内选删除 电梯连续完成两个内指而无人出0= 关1= 开 入轿厢的情况下删除所有内指信内 号指42内选登记蜂鸣 当内选登记时发出一声短促声 0= 关1= 开 1器1 43忽略新外呼为响应超时的外呼而忽略新外呼0= 关1= 开（有很久没有相应的内选时）1 44 司机模式选择 -0= 标准1=ATSHK2=ATSCS1 45 锁定呼梯的类 指定LCEOPT 的锁输入信号- 0= 关1= 锁定内选2= 锁定外呼3= 锁定内选型 锁-的用法（楼层进出控制） 和外呼1 46 优先下呼1。

通力电梯维修调试资料大全(超全整合)

通力电梯维修调试资料大全(超全整合)

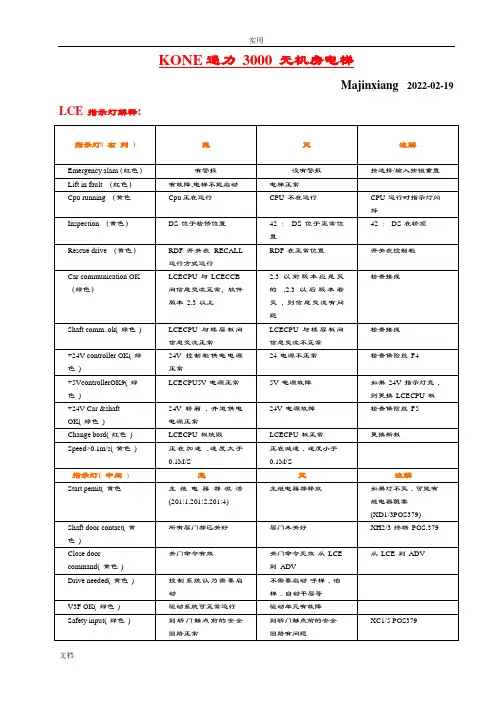

KONE通力3000 无机房电梯Majinxiang2022-02-19 LCE指示灯解释:文档Majinxiang 2022-02-19 LCE用户接口功能模式:（EcoDisc）文档文档文档文档故障代码说明:文档文档文档Majinxiang 2022-02-19 整理通力电梯调试第七章调试附录一：LCE菜单6中的V3F25(图号：713983)本表格的文档识别号必须与LCE菜单6_0显示的识别号一致LCE菜单单位范围默认值工厂设定现场设定参数组的文档识别号(=本表格) 6_0 2000…2000 2000 2000电梯参数。

注意!首先检查这些参数和6_60(*)：P factor(proportional gain of speed controller)P增益6_1 s/m 0.0,….15.9 2.5 2.5 Acceleration(determines also jerk)加速度6_2m/s2 0.6,….1.0 0.8 0.8 Nominal speed of the elevator 额定速度 6_3 m/s 1.0,…2.52.5Elevator load 额定载重量 6_4 kg 400,…1800 630Current sensor scaling电流感应比例(40A 是2,80A 是1) 6_5 mm 1 , 2 2 Traction sheave diameter 曳引轮直径 6_6 mmV3f25调试指南一：概要调试指南仅用于v3f25驱动模块 713990REV2.0该驱动模块在出厂前已经过测试，并预设基本调节 1.1安全与健康1.2 工具 数字万用表/测试法码1.3 参考资料am-1.1.30-b tc04807wl-en.tc04807w2-en so-11.65.09-6 as-11.65.01-a as-11.65.08-a1.4 操作界面: Lce 软件必须是3.3 相当于(chinaMAX1.4) 或以上版本，V3f25参数在Lce 菜单6中，其操作方法与其它菜单相似，更改Lce 菜单6中参数必须在Rdf 模式下进行，读取或更改完菜单6的参数后记隹退出菜单6。

通力电梯常用电子板和维修调试资料

通力电梯常用电子板和维修调试资料

通力电梯常用电子板和维修调试资料一、通力电梯常用电子板介绍二、通力电梯维修经验1、不开门故障某电梯安装工地，有数台电梯出现不开门故障，经查发现是XB28门机插头的第3针或1其它针脱出，原因是拽电线拔插头造成，经过使用新的插针补充，目前已恢复正常。

教训：拽电线拔插头的现象很普遍，很可能会造成插针脱出导致人为故障出现，因此，要注意正确的拔出插头的方法，要捏紧卡扣，左右轻轻晃动均匀用力拔出，不要图省事拽住电线拔拽。

2、关门2秒钟才启动有台通力电梯往往关门2秒钟才启动，并出现过运行中突然停止的现象，经查发现：轿门触点的压量只有不足1毫米，原因是门扇有出厂的胶垫，使门缝较大，影响到轿门锁触点的插入深度，导致压量不足。

通力门锁是死孔，无法大范围调节压量，所以工人就没有最终调好压量，导致电梯带着隐患运行。

解决办法，更换较长的开关触点螺丝，用多个小垫圈叠加后垫在触点与座之间，使压量达到3-4毫米，并清洁一次触点。

3、1401，1403故障一台电梯，外招显示正常，但是1F、2F按钮不起作用，报1401，1403故障，更换新的井道通讯板LCEFCB也无效，经详细查找发现，3F到2F的井道通讯插头XS2的插针个别脱出，原因是工人帮扎插头时未留足插头引线的余量，在长时间的坠拉下部分插针被拽出来，导致通讯受阻，使2F、1F的外招不起作用，报1401，1403（有夹层）故障代码。

经过正确处理，故障代码消除，电梯外招恢复正常。

教训：绑扎任何插头时注意其引线要留足自由延伸的余量，防止因为引线出现张紧、拽拉的现象而埋下埋下故障隐患。

4、变频器报Ground Fault 接地故障某工地连续两台巨通电梯出现启动时保护，变频器报接地故障，无法正常运行。

经查，变频器报Ground Fault 接地故障，需断电复位。

经询问，得知最近进行了线槽盖的补钉地线的工作，根据此内容及故障代码，重点查找从变频器到电机之间的动力线路对地的绝缘问题，发现两台电梯均是因为加钉线槽接地线时自攻丝钻入电机动力电缆造成，钻进电缆的自攻丝钻破电缆护套和相线绝缘橡胶层损伤了铜芯并导致电机相线接地，从而导致接地故障。

通力电梯调试资料

通力电梯调试资料

通力电梯调试资料电梯调试电梯的调试运行阶段，请务必在井道和轿厢内无人的情况下进行！以免有发生意外。

1. 机械安装、电气接线检查正确的各部件安装是保证电梯运行舒适的重要保证，门系统的安装、PAD感应器与插板的配合，终端开关架与撞弓的配合等。

严格遵照系统接线布线和正确接线，尤其是2. 编码器检查：安装稳固、使用屏蔽线，走线必须与动力线分槽布置，走独立的金属护管，编码器反馈的脉冲信号是实现精度控制的重要保证。

3. 电源检查：检查总线容量，三相五线制；电压波动在标准范围内。

4. 接地检查：检查地线PE 与各电源端子阻值应无穷大，检查所有电梯的电气部件的接线端子与控制柜进线PE地的电阻应尽可能小。

5. 上电检查：对应图纸测量各控制电源电压；检查F5组参数设置与图纸各个点功能要求是否一致。

检查F0组、F1组、F6组、F8组参数设置是否符合本合同要求。

6. 检修试运行：检查各输入、输出信号、运行方向，编码器计数方向，通讯是否正常。

7. 门系统调试：手动调试门控制是否正常，开关门应流畅，关门不应有撞击，如有可以调整爬行速度或减速时间。

机械上要考虑门自复、门刀与每个门的门球的配合尺寸，保证每个厅门运行自如。

8. 快车调试：保证井到畅通，机械和电气各部件安装完成结束，无任何短接线；电气各接线及参数设置正确。

井道自学习；称重自学习；用主控板小键盘F1组功能或操作键盘F7测试功能，进入单层测试运行，观察运行状态和门系统是否按要求执行。

正确完毕后，再进行其他相关功能测试。

最后进行整机舒适性的调试。

除了调试手册上“故障诊断及对策”外，我们补充些常见问题解决指南。

1，层高为2 层的电梯如何完成井道自学习？现场描述：电梯完成井道自学习后，可以进行高速运行，但重新上电后，NICE3000出现E35，无法进行高速运行。

问题原因：该电梯只有2层，井道自学习是在1楼平层开始的。

因此在进行井道自学习后，所得到平层插板脉冲数F4-05为0。
