空燃比传感器PPT幻灯片课件

Page 21
单元件空燃比传感器的功能也可以用 万用表检测，其方法如下。 ① 运转发动机使之达到正常工作温度。 ② 在传感器线束插头连接良好的状态下， 用万用表测量两条信号线间的电压差。在 发动机正常运转时两信号线的电压差应为 0.3V。
Page 22
③ 人为地改变混合气浓度，此时两信号线 的电压差会像传统的氧传感器那样在0～ 1.0V变化。当混合气变浓时（可向进气管 内喷入少许丙烷），两信号线的电压差会 减小；反之，当混合气变稀时（如拔下某 根真空管使之产生真空泄漏），两信号线 的电压差会增加。如果没有这种变化，说 明传感器有故障，应更换。
空燃比传感器有两种结构形式：单元件和 双元件。
Page 3
单元件空燃比传感器的氧化锆元件 采用平面型结构，两侧有铂电极，其中 正极通过空气腔与大气相通，负极与排 气之间有一多孔性的扩散障碍层和多孔 氧化铝层，排气管中的氧分子可以通过 多孔性氧化铝层和扩散障碍层到达阴极 表面。
Page 4
Page 5
Page 27ຫໍສະໝຸດ ④ 分别检查泵氧元件和电池元件信号。用 一个双通道示波器，将示波器的地线与传感 器的参考接地端连接，将一个通道连接电池 元件的电压差信号线，另一个通道连接泵氧 单元的输入泵电流线。电池单元的信号电压 应该一直保持在0.45V。
Page 28
输入泵电流线上的电压会以0.5～0.6V的 幅度波动，在混合气从最浓变为最稀时，输 入泵电流线上的电压变化幅度将大于1.0V。
Page 23
双元件空燃比传感器的工作性能可以 采用解码器和废气分析仪相配合的方法来 检测。
其方法如下。 ① 将解码器与发动机ECU连接。 ② 运转发动机至正常工作温度，在读取解 码器上显示的空燃比信号参数的同时，用 废气分析仪检测发动机的排气。

将电压加到二氧化锆元件的两端，并将二氧化锆元件极的负 极涂覆上由尖晶石制成的约600μm的多孔层，就可以得到 决定反应速度的扩散层。由此，就可获得二氧化锆氧量泵的 电压电流特性。图中，当升高电压时，就会有与此电压成正 比的电流输出，氧离子起着一种泵吸作用，此后，当高于某 一电压时，电流将达到饱和，这就意味着，氧气已经来不及 扩散至多孔层中，即使提高泵电压，输送的氧气量并不增加， 称此时的电流为临界电流。
上一页 下一页 返回
7.2 固体电解质型传感器
当气孔直径较大时，临界电流与压力无关，与温度的0.75次 方成正比。反之的场合下，临界电流则与压力成正比，与温 度的-0.5次方成正比。通过控制气孔直径，使其达到最佳尺 寸，就可以制出与温度关系很小的临界电流型传感器。
上一页 下一页 返回
7.2 固体电解质型传感器
上一页 下一页 返回
7.2 固体电解质型传感器
临界电流与尾气中的氧浓度或空燃比A/F大致成正比例关系， 即这种部件可以用作空燃比传感器。再升高电压时，负极附 近的氧气离解，形成电子导电，由此显示出电流增加，这就 意味着二氧化锆陶瓷自身出现老化，即陶瓷黑化，因为这里 是作为空燃比传感器使用的，所以要在不产生黑化的区域中 使用。 临界电流与气体的扩散系数也成正比。
上一页 下一页 返回
7.4 全范围空燃比传感器应用举例
7. 4. 2用全范围空燃比传感器检测断火
对此，先用下列的研究结果加以说明:在1.5L,4缸发动机的 催化剂的上下游装设UEGO传感器和HEGO传感器，并记录 其输出信号，发动机本身的反馈控制装置上，按正规位置装 设HEGO传感器 工作条件为:转速1200~3000r/min，进气负压固定在一 53.4kPa，并实行λ=1控制。利用断火率发生器使火花塞 按1.5%的比例断火，不同转速下，传感器的输出波形如图 7一2所示。因为在任何转速下，从波形上无法区分是否发生 了断火。

➢ 一片二氧化锆元件作 氧泵使用，另一片做氧 检测元件使用
⑵、结构 ➢两块板状ZrO2元件 粘合而成，二者之间 有一狭长的缝隙。 ➢两片元件中的一片 用作O2泵使用，另一 片用作O2检测元件使 用。
16
⑶、输出电压与不同泵电流及空燃比关系
⑷、特点： ➢不需要比较电极，所以可以做到完全防水 设计，也不必担心由于防水问题造成传感器 的误动作。 ➢因氧泵电流过大，所以从原理上还不适用 于A/F大于20的超薄区域。 ➢由于氧传感元件上没有比较基准电极，难 以用于理论空燃比点及浓侧的控制等一些理 由，当时并没有使用。
③、传感器的基本特性
➢通过测定IP电 流值，可以 测定尾气中 的A/F值。
此曲线 与普通 氧传感 器特性 曲线非 常相似
21
④、传感器的输出电压与加热器外加电压的关系
宽带型氧传感器 （6线式氧传感器）
工作原理： 当尾气中的氧含量高于扩 散间隙内的氧含量时，将尾 气中的氧泵入到扩散间隙中 ，如果尾气中的氧含量低于 扩散间隙内的氧含量时，将 扩散间隙中氧泵出到尾气中 由于扩散间隙中氧浓度 变化产生的电势差发生变 化，通过电子控制单元输 出电压随尾气氧含量变化。
⑴、浓差电池型传感器结构原理
➢此类传感器与 二氧化锆传感器 特性相同主要用 于稀薄燃烧区域 其输出电压为：
ER T/4Flnps/p'q
温度为850℃时 E和Pq的关系曲线
R、T、F 是常数，Ps,Pq－为基准极、测试极的氧分压；
⑵、输出特性
➢ 随着空燃比的增加，其输出电压减小。 ➢ 温度的变化对输出电压的影响很大。

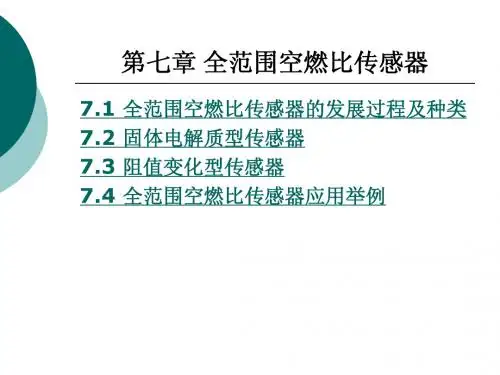

第7章：全范围空燃比传感器
7.1、全范围空燃比传感器的发展过程及种类 7.2、固体电解质传感器 7.3、阻值变化型传感器（不讲授） 7.4、全范围空燃比传感器应用举例

氧传感器与空燃比传感器详解
