潜油电泵控制柜使用说明

水泵控制柜操作
使用说明书
2013年9月15日制作设计
一.送电步骤
1.
2.
3.
4.
二.
1.
2.
3.
4.故障时自动停泵，故障指示灯1HR、2HR亮起。

三.一控二自动控制
功能简介：控制柜接收五个水位信号（超停泵水位、停泵水位、起单泵水位、起双泵水位、超高水位），实现两台泵交替、逐台启动与停止的功能。

1.手动-自动转换旋钮SA1在自动位置。

2.第一次起单泵水位时泵1自动启动运行，泵1运行指示灯亮起。

第二次起单泵水位时泵2自动启动运行，泵2运行指示灯亮起。

3.起单泵水位时泵1已运行，到达起双泵水位时泵2自动启动运行。

起单泵水位时泵2已运行，到达起双泵水位时泵1自动启动运行。

4.停泵水位时泵1泵2都停止。

5.水位低于超停泵水位时，起单泵水位有信号泵1泵2不动作，收到超高水位信号时启动双泵。

6.泵1故障时泵1自动停止，并且自动切换到泵2运行。

泵
四.BAS
五.
1.
2.
3.
排除方法：更换接触器
4.水泵不能自动运行
分析：旋钮SA1触点松动或起泵浮球失灵或PLC坏掉
排除方法：修复故障或更换PLC
5.FU1熔断器保险丝熔断
分析：控制线路或到柜外的电缆有短路或漏电（浮球线缠绕破皮）
排除方法：查明线路受损短路处，更换保险丝
6.PLC正常情况下BAS无法读取信号
分析：输出信号线接头松动，九针头子脱焊
排除方法：检查端子排X3的端子1、2电线是否虚接或接反，拆下九针头检查焊接位置是否脱焊，脱焊的话用烙铁修复（焊接脚号按图纸）
六.。

SQ深井潜水泵液位自动控制柜使用说明书昆明丰顺环境工程技术有限公司一、结构特点控制柜专为控制SQ深井潜水泵而设计。

控制柜电气元件使用合资生产名牌或国内名牌，控制电路根据SQ泵的特点结合我们多年水泵电控设计的经验而精心设计。

出厂时经过严格测式，具有较高的运行可靠性，经济效果较好。

二、系统功能1、完善的保护功能。

具有短路保护、过载保护、过电压、欠电压保护、缺水干转保护。

2、具有手动---自动控制功能：可以手动或者液位自动起、停水泵。

3、自动液位控制水泵起、停。

4、具有完善的状态指示功能及水流量保护功能.三、控制面板功能说明1、运行指示灯：绿色，当水泵处于运行状态时，灯“亮”，当水泵停止运行时“熄灭”。

2、自动、手动转换开关：当开关设于“自动”位置时，水泵由水池液位自动控制起/停。

当开关设于“手动”位置时，可在控制柜上对水泵进行控制。

当开关设于“停止”位置时，水泵停止运行。

3、启动，停止按钮：当转换开关处于手动状态时，按动按钮可对水泵进行起、停控制。

4、缺水指示灯：红色。

当水泵管路上任何原因造成抽水流量不足时，水泵将停止运行，指示灯“亮”。

5、电源指示灯：黄色。

当电源接通且电源正常时，此灯“亮”。

四、控制系统使用操作规程1、设备使用前，应检查电网电压是否在正常范围内。

SQ水泵使用单相220V、50Hz交流电，允许电压范围为198－242V，若电源电压超出设备安全使用范围，不能使用本设备。

2、如果上述检查正常，先将“自动－停－手动”旋钮旋到“手动”位置，手动启停水泵，确认水泵无机械故障。

3、再将“自动－－停止――手动”旋钮旋到“自动”位置，系统便自动液位控制运行。

4、需要停机时，请将“自动－－停止――手动”旋钮旋到“停止”位置，再切断供电电源。

5、控制柜正常运行应投入自动，正常运行时无需人工操作，但为保证水泵安全可靠地工作，应认真作好定期检查工作，检查内容包括：检查控制柜元件是否正常，接线牢固、接触良好，检查水泵运行平稳无不良震动，检查水泵出水流量正常。

水源井电潜泵操作规程
1、泵的开启：
1）将总闸手柄搬至合闸位置，调整控制电压95-120V之间。

2）将手动自动转换开关搬至手动位置，按启动按钮，运转指示灯同时发亮，机组开始正常运转为止。

2、泵的停运：
1）按停止按钮，将转换开关搬至停机位置，机组停止运行。

2）将总闸手柄搬至分闸位置。

3、注意事项：
1）严禁带负荷时拉停总闸手柄。

2）控制柜启动运行后，严禁打开中压隔离门。

3）电网电压波动不超过正负10％的波动。

4）机组运行期间每隔两小时观察一次，达到正常运行的目的。

4、电潜泵的故障及排除方法。

潜油电泵系统Electric Submersible Pump System目录企业简介企业资质获得的荣誉、专利生产设备潜油电泵系统介绍生产产品介绍◆潜油电机◆引接电缆◆密封保护器◆吸入口及处理器◆潜油泵◆接线盒◆变压器◆控制柜企业简介重庆虎溪电机工业有限责任公司是中国兵器装备集团所属的国有独资企业，是研制和生产特种电机、微特电机电器的专业企业，同时又是一家从事人工举升采油装备开发和制造的国家大型二类企业，是集团公司生产现场管理先进和安全级企业。

拥有中国中石油、中石化、中海油三大石油公司的一级入网证，是中国石油天然气设备出口网络成员。

公司从1984年开始从事潜油电泵的研制开发，是国家确定的潜油电泵三个定点生产厂家之一。

拥有零部件加工、环氧浇灌工艺、产品装配和出厂试验等生产制造能力，拥有自主设计、理化分析、型式试验和特种试验的科研开发能力。

公司自主研制的QYDB系列潜油电泵采油系统能够满足陆地、海上油田各种井况的采油要求，能够根据用户提出的特殊要求进行人工举升采油装备的研制、生产、安装以及技术咨询、培训、援建等技术服务。

针对不同的油井井况，企业可以为用户研发生产防砂耐磨、防腐耐高温、大排量、超高温等特殊潜油电泵。

同时，该系统还用于页岩气、天然气及盐井。

在“实现顾客愿望、高效转换能量、快速纠正不当”的质量理念指导下，形成了完善的质量管理体系。

先后通过了挪威船级社（DNV）ISO9001-2000质量管理体系认证、中国新时代认证中心GJB9001A-2001质量管理体系认证，是国家二级计量单位。

拥有计量鉴定、材料分析、在线检测等质量保证能力，潜油电泵机组产品严格执行GB/T 16750-2008国家标准。

虎溪潜油电泵产品被广泛用于大庆、胜利、辽河、中原、渤海、大港、河南、江汉、南海西部、塔里木、塔西南、吐哈、新星、青海等各大油田及四川的盐井、气井，此外还出口到美国、俄罗斯、阿塞拜疆、叙利亚等国家和地区。

泵站控制柜操作方法泵站控制柜是用于自动控制泵站运行的关键设备，主要用于控制泵的开关状态、运行模式、监测运行参数等。

在使用泵站控制柜时，需要按照以下步骤进行操作：第一步，打开控制柜门。

操作人员应先检查控制柜门上的标志和警示标志，确保没有异常情况出现后，轻轻拉开控制柜门。

第二步，启动控制柜的电源。

此时需要检查电源接线柜面板上的指示灯，确保电源正常供电。

第三步，打开微机控制面板。

通常，控制柜内会配备有一块液晶显示器，上面显示了泵站的各种运行参数和状态。

操作人员应按照控制面板上的指引，操作按钮或按键来控制泵站的运行状态。

第四步，选择泵站运行模式。

控制柜通常支持手动和自动两种运行模式选择。

在手动模式下，操作人员可手动控制泵站的启停，并可通过旋钮、开关等设备调整泵站的运行参数。

在自动模式下，泵站将根据预设的运行逻辑和参数来自动控制泵的运行。

第五步，设定泵站运行参数。

操作人员根据需要，可以通过控制柜上的调节按钮或数字键盘来设定泵站的运行参数，如泵的流量、压力、运行时间等。

第六步，监测泵站运行状态。

通过控制面板上的各种显示器和指示灯，操作人员可实时监测到泵站的运行状态，包括泵的转速、电流、电压、压力等参数。

如发现异常情况，操作人员应及时采取相应措施解决。

第七步，实施保护措施。

泵站控制柜通常还配备有各种保护设备，如过载保护、短路保护、温度保护等。

操作人员在使用过程中，应密切注意这些保护设备的工作状态，确保泵站的安全运行。

第八步，停泵和关闭控制柜。

当不再需要泵站运行时，操作人员应按照控制柜的停泵流程，逐步进行停泵操作，然后关闭控制柜的电源，最后轻轻将控制柜门关闭。

总结起来，泵站控制柜的操作方法主要包括打开控制柜门、启动电源、打开微机控制面板、选择运行模式、设定运行参数、监测泵站运行状态、实施保护措施、停泵和关闭控制柜等步骤。

操作人员在进行操作时应仔细阅读相关的使用手册和操作指南，确保操作正确、安全、有效。

同时，在操作过程中要保持清洁卫生，避免水或其他物质进入控制柜内部，以免影响设备的正常运行。

中成潜油电泵使用维护说明书大港油田集团中成机械制造有限公司2003.1目录前言 (1)第一章潜油电泵组件说明1 产品名称和型号 (2)2 电泵简介 (2)3潜油电机 (2)3. 1 电机的名称和型号 (2)3. 2潜油电机的特点 (3)3. 3潜油电机的作用 (3)3. 4 电机使用前的检查 (3)4 保护器 (3)4.1 保护器的种类 (3)4.2 复合式保护器型号及表示方法 (3)4.3保护器的作用 (4)4.4保护器的检查 (4)5潜油离心泵 (4)5.1 泵的名称型号 (4)5.2 泵的作用及工作原理 (4)5.3 泵的结构特点 (4)5.4 泵的检查 (5)6油气分离器 (5)6.1油气分离器的种类 (5)6.2 型号及表示方法 (5)6.3油气分离器的作用 (5)6.4油气分离器的特点 (5)7 潜油电泵机组专用电缆 (5)7.1 电缆的用途 (5)7.2 电缆的组成 (5)7.3 电缆的名称和型号 (5)7.4 电缆的耐温等级 (5)7.5 电缆检查 (6)8 潜油电泵机组专用控制箱 (6)8.1型号及表示方法 (6)8.2 简介 (6)8.3 KQY型控制箱 (6)8.4 PCC 电机保护中心工作原理 (6)8.5过、欠载值整定 (6)8.6中圆图电流自动记录仪 (6)8.7 控制箱配带附件—接线盒 (6)8.8控制箱检查 (7)9 潜油电泵机组专用变压器 (7)9.1 原理 (7)9.2型号 (7)9. 3 变压器的结构特点 (7)9. 4 变压器主要性能指标 (7)9.5 变压器的检查 (7)9.6 变压器的地面安装 (8)10 电泵的其它设备 (8)10.1电缆滚筒、支架及导向滑轮 (8)10.2电缆护罩和电缆卡子 (8)10.3单流阀和泄流阀 (9)10.4包装箱 (9)10.5地面电缆 (9)10.6下井专用工具 (9)第二章潜油电泵安装和调试1 概要 (10)1. 1 前言 (10)1. 2 范围 (10)2 设备运输、存放和井场布臵 (10)2. 1 泵、电机、保护器和分离器的运输 (10)2. 2 电缆运输存放 (10)2. 3 控制箱运输存放 (10)2. 4 变压器运输存放 (10)2. 5 辅助设备运输 (11)3 井场布局和地面组装 (11)3. 1 井下设备布局 (11)3. 2 电缆滚筒、支架和电缆滑轮 (11)3. 3 变压器地面安装 (11)3. 4 控制箱地面安装 (11)3. 5 井场总体布局 (12)4 安装和提升设备 (12)4. 1 作业机、井架 (12)4. 2 油管卡盘 (13)4. 3 背钳 (13)4. 4 电缆滑轮 (13)4. 5 电缆防护 (13)4. 6 下井工具 (13)5 下井前准备 (13)5. 1 电泵机组的检查 (13)5.2 清点设备 (13)6 电泵下井安装 (13)6. 1 电机的安装 (14)6. 2 复合式保护器的安装 (14)6. 3 分离器的安装 (15)6. 4 泵的安装 (15)6. 5 单流阀、泄油阀的安装 (15)6. 6 起、下操作和电缆的保护 (15)6.7 井口安装 (15)7 电泵的启动和调试 (15)7. 1 启动前的检查 (15)7. 2 启动及调试 (16)8 井内起出机组........................................................................ (16 ) 8. 1 起出机组........................................................................... (16 ) 8. 2 拆电缆卡子........................................................................ (16 ) 8.3 缠电缆.............................................................................. (16 ) 8.4 起出设备评价和运回设备...................................................... (16 ) 8.5 电泵机组起井原因分析的基本资料 (17)第三章潜油电泵维护保养及故障排除1电泵的维护保养 (19)2电流自动记录图分析 (19)2. 1 正常操作 (20)2. 2 功率波动 (21)2. 3 气体影响 (22)2. 4 泵不抽液而停机（欠电流停车） (23)2. 5 泵不抽液而停泵、再起动失灵（错误起动） (24)2. 6 气体太多 (25)2. 7 电流不足，且控制失灵 (26)2. 8 负载不足，控制失灵（欠电流在空载电流以下） (27)2. 9 过载停车 (28)2. 10 过多手动起动 (29)2. 1 1 泵抽泥沙、压井液 (30)2. 12 不正常负载 (31)3故障排除 (32)4电泵无故障，因其它原因起下电泵的检查 (34)5 电泵检查和维修 (34)前言大港油田集团中成机械制造有限公司电泵制造厂是国家计经委批准的石油系统三大电泵生产厂家之一。

潜油电泵产品简介石家庄市潜水电泵厂可为国内外用户提供用于51/2＂及以上套管的排量从（20—2000）m3/d （50Hz），扬程3000m以下的各种潜油电泵成套机组。

机组温度等级分类适用于90℃、120℃、150℃三种规格。

我厂在吸收了国内外先进技术的基础上，生产的潜油电泵系一体化设计产品，具有性能优良，运行可靠，寿命长的特点，是油田强采的重要设备之一。

主要有潜油电机、保护器、油气分离器、潜油泵等四部分组成，具备了年产300台套潜油电泵成套机组的能力。

企业关注顾客需求，注重质量管理，坚持持续改进，不断完善质量管理体系，通过了ISO9001质量管理体系认证。

严格奉守“质量第一，用户至上”的原则，随时为您提供优质的服务和您满意的产品，您的需要就是我们的目标，互惠互利是我们的经营方向,欢迎到厂惠顾。

用途潜油电泵主要用于从油井中汲取石油和水，是机械化采油的重要设备；可用于从盐水井中提取卤水晒制井盐，也可用于煤田开采煤层气。

工作条件1.井下最大环境压力为12.7；19.6；24.5；29.4Mpa。

2.工作介质为油、气、水混合物，PH值为6.5—8.5，油气比为1：60。

3.井温：90℃、120℃、150℃4.含砂量（重量比）小于0.05％；超过此标准定货时须说明。

5.适用油井套管：51/2″；7″。

6.油井介质温度为90℃；120℃；150℃。

7.地面条件：（1）额定电压6kv，额定频率50Hz（2）环境温度：-40℃----120℃（3）相对湿度：年平均不大于85％（4）井架有效提升高度14m8.井下部分（潜油电机、保护器、油气分离器、潜油泵）应完全潜入井液中，并处在油井射孔段上部。

潜油电机潜油电机为两极三相鼠笼式异步电动机，由定子、转子、轴承及接头等构成。

电机定子的铁心中均匀地分布着三相绕组，该绕组主要是为电机提供旋转磁场。

本厂还生产用于驱动潜油螺杆泵的4极、6极潜油电机。

潜油电机转子主要是为电机提供电磁转矩。

QDX、QX、QD、QY型潜水电泵Type QDX、QX、QD、QY Submersible Pumps安装使用说明书Instruction On Installation And Operation湖南湘电长泵（长沙水泵厂）长一制泵有限公司ChangYi Pump Manufacturing Co.,Ltd. Of XiangDian Chang Sha Pump Works一、概述本系列水泵由电机、泵体、机械密封（动密封、静密封）等部件组成，采用优质材料精制而成。

具有结构科学、小巧轻便、用途广泛等特点，是先进的排灌设备。

警告1、每台电泵都有接地标志，电泵必须可靠接地，并在供电线路中装漏电保护器。

2、严禁用力拉扯电缆（电源线），以免电缆线断裂而造成漏电。

3、电泵泵体潮湿时，在通电的情况下请勿触摸。

泵使用中，工作面附近水域内，禁止洗涤、游泳或放牲畜下水，谨防意外发生。

4、因维修或清理等，需移动电泵时，应先行切断电源。

5、安装使用前，请详阅说明书。

电泵泵体上贴有警告标志，为了您和他人的安全，请保持此标志完整清晰，不要随意撕落、涂沫或涂改。

另外，因产品不断开发，本公司保留技术更改权。

未列入本说明书内的产品，其技术参数请参见铭牌数据，在下一版本说明书中将作出调整。

感谢您选购本公司产品，务请依照说明书，正确操作与使用。

二、系列潜水电泵安装使用及注意事项1、潜水电泵必须按实际需要在推荐的扬程范围内选用，以防过载运行而损坏电机。

选用电泵扬程应考虑管路及弯头损失，一般每10米水平管道损失1米扬程，每一弯头损失1米扬程。

2、使用前，先检查电缆线及插头是否完好无损，各处螺栓有无松动，有无油浸出泵壳。

电机相线间及接地线与相线间绝缘电阻值应大于50兆欧，还必须安装漏电断路器等保安设施。

每台电泵都附有接地标记，应进行可靠接地。

3、在河塘安装电泵时，最好垂直放置在竹篓或其他网篮内，以防水草等杂物进入、堵塞叶轮。

可用三角架或借助船、桥、码头等吊放。

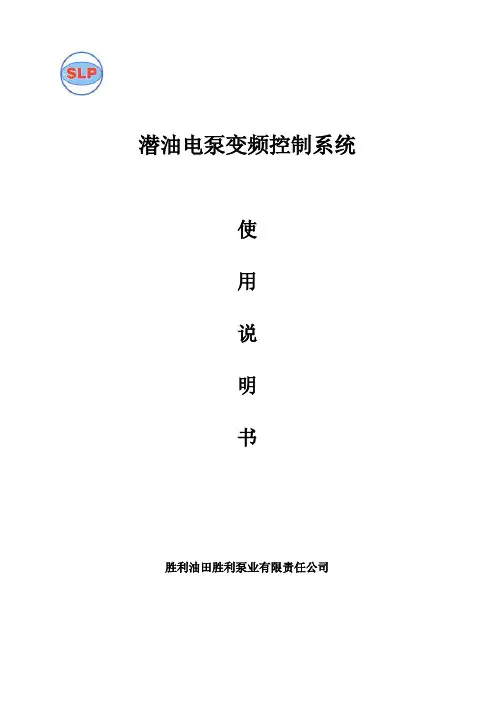

潜油电泵变频控制系统使用说明书胜利油田胜利泵业有限责任公司注意: 潜油电泵变频控制系统仅能由熟悉启动控制柜和相关机械系统的人员从事安装、调试，以及随后的系统维护工作，否则可能会造成人员伤害或设备损坏。

注意: 潜油电泵变频控制系统必须保证所接动力装置与其相匹配，安装务必遵守用户手册，否则可能会造成人员伤害或设备损坏。

注意: 潜油电泵变频控制系统前请认真阅读用户手册，否则使用不当可能会造成人员伤害或设备损坏。

注意: 潜油电泵变频控制系统必须牢固接地。

注意:在打开设备进行维修之前，确保主电源断开。

为了保证电动机的保护能够正确动作，输入变频器的电动机参数必须与实际使用的电动机完全相符。

本用户手册仅适用于潜油电泵变频控制系统。

由于产品改进等原因，本手册的内容如有变化，恕不另行通知。

目录一、系统概述 (3)二、应用范围 (3)三、主要功能 (3)四、使用条件 (3)五、技术参数 (4)六、工作原理图 (4)七、型号及含义 (4)八、使用方法 (5)九、维护与保养 (5)十、故障排除 (5)一、系统概述该控制系统使用于控制交流异步电动机的运行，可实现对机组的平稳启动、停止，根据负载情况手动调节输出频率，进而调节电机的转速，使设备的生产能力达到自由可调、节能及延长机组使用寿命的目的降压变压器●变频控制柜●正弦波滤波器●变频升压变压器系统采用低压变频然后升压的方式来满足中压电机的使用要求。

正弦波滤波器装置能够有效地滤掉高频部分，使其输出的正弦波达到完美无谐波，从而降低了升压变压器的制造费用，提高了变压器和电机的使用寿命；降压变压器和升压变压器配合使用去满足各种中压电机电压的要求(1-10KV)。

二、应用范围变频控制系统广泛应用于：石油、天然气、煤炭、冶金、电力及相关领域的电动机、泵、风机等交流动力装置的启停、运行控制。

三、主要功能该系统可提供多种功能●保护功能（欠载、过载、缺相、短路、电源断电时的运行、IR补偿功能、堵转、接地）●参数检测●参数设置●节能运行●急停四、使用条件1、环境温度 -40℃～+50℃；2、户内、外安装；3、空气相对湿度不超过85%（环境温度20℃时）；4、无剧烈振动和颠簸及垂直倾斜度不超过5°的场所；5、无易燃易爆及腐蚀性气体和无导电尘埃的场所；6、电网电压波动不超过±15%。
