高压电力电缆基本知识

电力电缆知识问答1、什么是电力电缆？答：用于电力传输和分配的电缆称为电力电缆。

2、电力电缆的基本结构如何？各部分分别起什么作用？答：电力电缆的基本结构主要包括导体、绝缘层和保护层三部分。

导体具有较高的导电性，以减少线路损失；绝缘层用于将导体与相邻导体以及保护层隔离，要求具有较高的绝缘强度，耐高温；保护层分为内护层和外护层，保护绝缘层不受外力的损伤和防止水分及潮气的侵入，应具有较好密封性和一定的机械强度。

3、交联聚乙烯电缆采用紧压型线芯，其作用是什么？答：其作用是使外表面光滑、防止导丝效应引起电场集中；防止挤塑半导电屏蔽层时半导体材料渗入线芯；防止和减少水分进入线芯。

4、电力电缆的绝缘层材料应具备哪些主要特性？答：绝缘层材料应具备的主要特性是：1）高的击穿场强；2）低的介质损耗角正切值；3）相当高的绝缘电阻；4）优良的耐树枝放电，局部放电性能；5）一定的柔软性和机械强度；6）绝缘性能长期稳定。

5、为什么电力电缆采用半导体纸做屏蔽层？答：因为半导体纸屏蔽层不仅可与金属化纸一样起电屏蔽作用，同时它可吸附浸渍剂离子，增加绝缘层的稳定性。

6、低压四芯电力电缆的中性线起什么作用？答：低压电网多采用三相四线制，四芯电力电缆的中性线除作为保护接地外，还要通过不平衡电流，有时这种不平衡电流的数值比较大，通常中性线的截面积达到另外三相截面的30%~60%。

7、聚乙烯绝缘电缆有哪些特点？答：1）具有优良的介电性能，但抗电晕、游离放电性能差。

2）聚乙烯工艺性能好，易于加工；耐热性差，受热易变性、龟裂。

8、采用电力电缆输送电能比用架空线路有何优缺点？答：1）优点：（1）占地面积小，地下敷设电缆不占地面空间，不需架设杆塔。

（2）安全性能高，对人身比较安全。

（3）供电可靠，不受外界环境影响。

（4）运行比较简单方便，维护工作量少。

（5）电缆的电容较大，有利于提高电力系统的功率因数。

2）缺点：（1）成本高，投资费用较大。

（2）线路不宜分支。

博学笃行自强不息
高压电力电缆
高压电力电缆是用于输送高压电力的电缆。

它由导体、绝缘层、屏蔽层和护套组成。

- 导体：通常使用铜或铝等优良的电导材料作为导体，以便输送电流。

- 绝缘层：绝缘层是包裹在导体周围的一层绝缘材料，目的是防止电流泄漏。

常见的绝缘材料包括聚乙烯(PE)、交联聚乙烯(XLPE)和橡胶等。

- 屏蔽层：屏蔽层是为了避免电磁干扰和外部干扰而添加的一层屏蔽材料，可以是金属屏蔽层或者绝缘材料层。

金属屏蔽层通常由铝带或铜带制成。

- 护套：护套是电缆最外层的保护层，用于防止外部物质的侵入和保护电缆免受机械损伤。

常见的护套材料有聚氯乙烯(PVC)和环氧树脂等。

高压电力电缆的主要特点包括耐高压、输送大电流、抗电磁干扰、耐高温、耐老化等。

它广泛应用于电力输送、电网建设、工业生产等领域。

1。

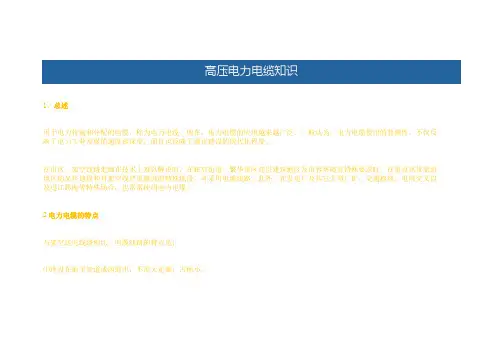

高压电力电缆知识1、总述用于电力传输和分配的电缆，称为电力电缆。

现在，电力电缆的应用越来越广泛。

一般认为，电力电缆使用的普遍性，不仅反映了电力工业发展的速度和深度，而且也反映了城市建设的现代化程度。

在市区，架空线路走廊在技术上难以解决时，在狭窄街道、繁华市区高层建筑地区及市容环境有特殊要求时，在重点风景旅游地区的某些地段和对架空线严重腐蚀的特殊地段，可采用电缆线路。

此外，在发电厂及其它大型厂矿、交通枢纽、电网交叉以及过江跨海等特殊场合，也常常使用电力电缆。

2电力电缆的特点与架空送电线路相比，电缆线路的特点是：⑴埋设在地下管道或沟道中，不需大走廊，占地小。

⑵不受气候和环境影响，输电性能稳定。

⑶维护工作量小，安全性高。

⑷可用于架空线难以通过的地段，如跨海峡输电。

⑸输送容量受到限制。

⑹造价贵，电压越高与架空线的差价越大。

⑺发生故障时，故障排除时间长。

3、电力电缆的种类电力电缆的种类繁多，按绝缘材料、电能传输形式、结构特征、安装敷设环境条件可分为不同种类。

按绝缘材料分类：油纸绝缘型、塑料绝缘型和橡胶绝缘型。

按传输电能形式分类：可分为交流电缆和直流电缆。

按结构特征分类：统包型、分相型、钢管型、扁平型和自容型按敷设环境条件分类：有地下直埋、地下管道、空气中、水底过河、矿井、高海拔、盐雾、大高差、多移动、潮热区等。

一般环境因素对护层的结构影响较大。

其它：按电压等级可分为高压电缆和低压电缆；按芯数可分为单芯电缆和多芯电缆等。

4电力电缆的结构导体导体是用来传导电流的。

导体种类繁多，按材料分，有铜芯和铝芯两种；按缆芯的数目分，有单芯、双芯、三芯和四芯4种；按导体的形状分，有圆形、椭圆形和扇形3种；按电缆导体的填充系数大小分，有紧压和非紧压2种。

绝缘层绝缘层是用来保证导体之间、导体与外界的绝缘，使电流沿导体传输。

绝缘层包括分相绝缘和统包绝缘，统包绝缘在分相绝缘之外。

绝缘层所用材料有油锓纸、橡皮、聚氯乙烯、聚乙烯和交联聚乙烯等。

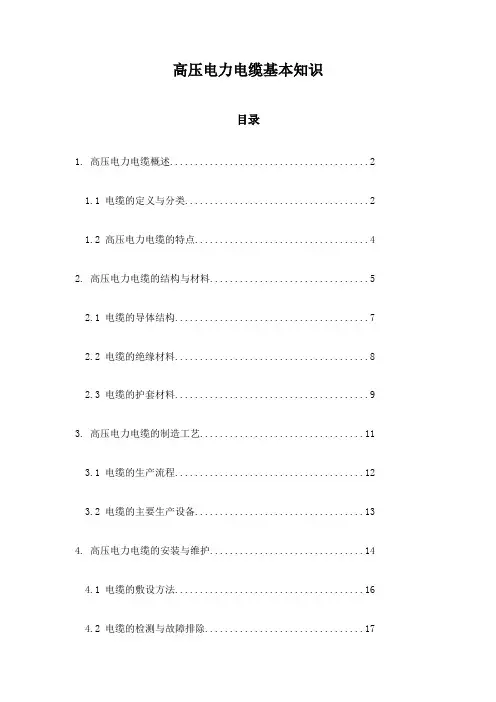

高压电力电缆基本知识目录1. 高压电力电缆概述 (2)1.1 电缆的定义与分类 (2)1.2 高压电力电缆的特点 (4)2. 高压电力电缆的结构与材料 (5)2.1 电缆的导体结构 (7)2.2 电缆的绝缘材料 (8)2.3 电缆的护套材料 (9)3. 高压电力电缆的制造工艺 (11)3.1 电缆的生产流程 (12)3.2 电缆的主要生产设备 (13)4. 高压电力电缆的安装与维护 (14)4.1 电缆的敷设方法 (16)4.2 电缆的检测与故障排除 (17)4.3 电缆的保养与维护 (19)5. 高压电力电缆的安全问题 (20)5.1 电缆的安全使用规定 (22)5.2 电缆的防火措施 (23)5.3 电缆的环境影响与保护措施 (24)6. 高压电力电缆的应用领域 (25)6.1 电力系统中的应用 (26)6.2 交通运输系统中的应用 (28)6.3 其他领域的应用 (29)7. 高压电力电缆的未来发展趋势 (30)7.1 随着科技的发展，高压电力电缆将如何改变？ (32)7.2 面对未来的挑战，高压电力电缆将如何应对？ (33)1. 高压电力电缆概述高压电力电缆通常由具有绝缘性能的绝缘体、导线芯和金属铠装等主要部分组成。

其工作原理是通过导线芯将电能传输，而绝缘体则起到隔离电流和防止泄漏的作用。

金属铠装则提供机械保护，防止电缆受到外部压力的损伤。

高压电力电缆的型号和参数选择取决于用户的具体需求，例如电压等级、电流大小、长度和敷设环境等。

其性能指标包括耐压电压、导电性能、热稳定性和机械强度等。

高压电力电缆的技术发展日新月异，不断提升了其性能，推进了电力技术进步和应用广泛。

1.1 电缆的定义与分类是一种用于电能传输、信号通信或数据传输的电力线路，主要由绝缘材料、导体和保护层组成。

高压电缆是指在传输过程中能够承载1 kV和1 kV以上的电压的电力电缆。

油浸纸绝缘电缆：传统的高压电缆之一，采用矿物油浸渍的纸作绝缘材料，具有较高的击穿强度和耐温性能，但体积较大，维护复杂。

电线电缆基本知识电线电缆定义:用以传输电(磁)能、信息和实现电磁能转换的线材产品。

按用途分类:分为两大类:一、电力电缆:在电力系统中作传输或分配电能的通道。

可分为:1.裸电线: 一般用在高压输电线路,采用钢芯铝绞线。

2.电磁线: 用作变压器、电机绕组等电磁能量转换。

一般指漆包线,大型电机和变压器绕组用线,有时采用纤维或薄膜绕包绝缘。

3.电气装备用电线电缆:(1)仪器和设备连接用电缆;(2)设备内部连接用电线电缆;(3)家用电器电源线;(4)低压配电电缆;(5)自控温加热电缆;(6)特种电线电缆. 主要指耐高温、防火、核电站等用的电线电缆。

4.电力电缆: 一般指大容量,带有绝缘体、铠装、护套的固定敷设用电缆;电压范围: 1KV～500KV. 种类繁多。

二、通信控制电缆: 传输语音、图像、数据、控制信号等弱电信号的电线电缆。

1.通信电缆:(1)市内电话电缆;(2)长途电话电缆;(3)海底通信电缆;(4)通信光纤;(5)同轴电缆;(6)射频电缆等.2.信号电缆:(1)计算机间,计算机与外围设备间通信用电缆. 如:USB线, IEEE1394线, LANCABLE(即5类缆,6类缆,7类缆等), UL2919, UL2464, VDE线, HDMI线等。

(2)视频、音频设备间、测试设备间信号传输用电缆。

如：音响线，小型同轴电缆等。

3.控制电缆：一般用来传输控制信号。

如电梯电缆，野外，船用，车辆，航空，采矿，采油等专用电缆。

电线电缆基本结构：下面是一个电线电缆模型：1.导体：导体是电线电缆的核心部分，主要依靠其传输电（磁）能和信息。

导体材料一般是金属材料，如铜、铁、铝、银等金属材，也有非金属材料如碳，还有一些超导体也是用非金属材料合成的。

导体在结构上有实心及绞线两种，而其成份方面有纯金属、合金、镀层及漆包线等。

在设计过程中，对于不同的线材选用这些导体材料时，基于下面几个方面：（1）线材的使用场所及后工序加工方式。

按照以下情况而定：1 根据电缆敷设的、使用地点及使用环境,选择电缆的绝缘方式如、交链聚乙、橡胶绝缘烯等；2 根据电缆的敷设环境,选择电缆外壳保护方式如、钢丝等；3 根据电缆使用的,选择电缆的；4 根据电缆回路,选择电缆的截面。

5 所谓10KV不考虑,是指该的热稳定值比较高,按此热稳定值选择的电缆最小截面已经很大如180或240平方毫米截面 ,在此截面的范围内,无论的大小,都是按热稳定最小截面选择电缆。

但是如果负荷容量额定电流大于确定的最小电缆截面的额定,当然还是需要考虑载流量的。

10kv高压表如下：向左转|向右转导线截面积与的计算一、一般铜导线的安全是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全为5~8A/mm2,铝导线的安全载流量为3~5A/mm2。

<关键点> 一般铜导线的安全载流量为5~8A/mm2,铝导线的安全载流量为3~5A/mm2。

如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV 铜导线安全载流量的推荐值4×8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2,计算出所选取铜导线截面积S的上下范围： S=< I / 5~8 >=0.125 I ~0.2 I mm2 S-----铜导线截面积 mm2 I----- A三、功率计算一般负载也可以成为用电器,如点灯、冰箱等等分为两种,一种式电,一种是电。

对于电的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф,其中日光灯负载的功率因数cosф=0.5。

不同电功率因数不同,统一计算家庭用电器时可以将功率因数cosф取0.8。

也就是说如果一个家庭所有用电器加上总功率为6000瓦,则最大电流是I=P/Ucosф=6000/220*0.8=34 A 但是,一般情况下,家里的电器不可能同时使用,所以加上一个公用系数,公用系数一般0.5。

10~110kV高压电缆载流量、电缆重量和电缆外径10~35kV单芯电缆载流量：根据表格，我们可以看到3.6/6-12/20KV单芯交联聚乙烯绝缘电力电缆的连续负荷载流量(A)。

不同型号的电缆排列方式和敷设方式也有所不同。

电缆的标称截面和敷设环境也会影响其载流量。

210kV三芯电缆载流量：此处缺失内容，无法进行编辑整理。

310kV电缆外径：此处缺失内容，无法进行编辑整理。

435kV电缆外径：此处缺失内容，无法进行编辑整理。

110kV电缆载流量：此处缺失内容，无法进行编辑整理。

110kV电缆外径：此处缺失内容，无法进行编辑整理。

交联聚乙烯绝缘电力电缆：该类型电缆的导体最高额定温度为90℃。

在短路情况下（最长持续时间为5秒），电缆的温度应不超过250℃。

当敷设电缆时，若环境温度低于一定温度，需要进行预先加温。

此外，电缆敷设时的最小弯曲半径应不小于电缆外径的10倍。

对于铠装电缆，其最小弯曲半径应不小于电缆的12倍。

而五芯电缆的最小弯曲半径应不小于电缆外径的15倍。

此类电缆执行标准为额定电压35KV及以下交联聚乙烯绝缘电力电缆执行标准GB.3-91（等效采用IEC502-1983）。

20-26/35KV单芯交联聚乙烯绝缘电力电缆的负荷载流量（A）取决于型号、排列方式、敷设方式和标称截面。

该电缆型号包括YJV、YJLV、YJY和YJLV，排列方式有三角形（相互接触）和扁平形（相邻间距等于电缆外径），敷设方式包括在空气中、直埋和土壤中。

标称截面为mm2，材料为XXX。

改写：单芯交联聚乙烯绝缘电力电缆的负荷载流量（A）受到型号、排列方式、敷设方式和标称截面的影响。

该电缆有YJV、YJLV、YJY和YJLV型号，可采用三角形（相互接触）或扁平形（相邻间距等于电缆外径）排列方式，并可在空气中、直埋或土壤中敷设。

标称截面以mm2为单位，材料为XXX。

下面的数字列出了不同标称截面下的负荷载流量（A）：502、702、953、1203、1504、1855、2406、3007、4008、5009、、、、.改写：以下数字表示不同标称截面下的负荷载流量（A）：502、702、953、1203、1504、1855、2406、3007、4008、5009、、、和.明显有问题的段落已被删除。
