本矿煤层赋存条件较好，煤层为进水平煤层，煤层厚度适中，设计能力为1605万t/a，直接顶为2类中等稳定顶板，老顶为Ⅱ类顶板，周期来压强烈，要求工作面支护强度较大。
试论综采工作面“三机”的选型与配套摘要：煤矿综采工作面“三机”(刮板输送机、采煤机、液压支架)配套是随着煤矿综采的出现而出现，随着综采水平的发展而发展的，“三机”配套的研究随着煤矿综采发展水平的不断提高而不断深入。
本文对综采工作面“三机”的选型与配套进行简要阐述。
关键词：综采三机选型配套1、“三机”的选型原则1.1液压支架选型在液压支架与围岩力学相互作用研究的基础上，综合分析不同地质条件下支护阻力确定的理论研究成果并分析不同支架的结构力学特征，为支架选型提供依据。
液压支架选型必须考虑的主要地质和采矿条件如下：(1)直接顶稳定性类型；(2)基本顶级别及相应矿压显现参数(初次和周期来止步距、来压时载荷、直接顶厚度)；(3)底板类别及相应的力学参数(容许载荷强度、抗压缩刚度)；(4)截高、煤层强度、节理方向、煤层厚度变化等；(5)煤层倾角和工作面推进力向；(6)瓦斯等级和必需的通风断面等。
1.2采煤机选型采煤机是综采工作面最主要的生产设备。
选型时，应考虑煤层赋存条件和对生产能力的要求，以及与输送机和液压支架的配套要求。
一般要根据煤的坚硬度、煤层厚度以及顶底板性质进行选型。
1.3刮板输送机选型综采工作面刮板输送机的选择要与工作面采煤机的生产能力及工作面的设计长度相适应。
工作面选用的是大功率采煤机，大多选择刮板输送机驱动功率较大，以满足采煤机生产能力要求等。
工作面刮板输送机的结构形式及附件必须能与采煤机的结构相匹配，如根据所选采煤机的行走部宽度选取刮板输送机的机槽宽度、根据工作面长度选择刮板输送机的长度，同时还要与支架的拉架力、推移千斤顶连接装置间距及结构相匹配。
刮板输送机主要参数的确定原則如下：(1)单位时间运输能力，应与采煤机生产能力匹配；(2)电机功率，视输送机运输能力及铺设长度而定；(3)结构，与采煤机和液压支架相配套。
2、“三机”配套原则2.1生产能力配套工作面生产能力取决于采煤机落煤能力，而刮板输送机、液压支架及平巷转载机、可伸缩带式输送机等设备能力都要大于采煤机的生产能力，通常按富余20％考虑。
采煤机选型设计XXX采掘机械》综合训练题目：采煤机械选型设计矿电11姓名：***指导教师：***完成日期：2014年12月9日班级：设计任务及要求：1.根据所给原始数据进行采煤机选型的详细计算；2.编写综采工作面采煤机选型设计说明书；3.绘制采煤设备与工作面综采设备配套关系图。
设计原始数据及条件：煤层厚度：Hmax=4.5m，Hmin=2.8m截割阻抗A（N/mm）煤层倾角：老顶2级，直接顶Ⅱ级工作面长度（m）设计产量（万T/a）生产安排：1.一年工作日按300天计算，分为205、202、101、60天；2.实行三班工作制，两班采煤，一班准备，每天生产16小时。
上交材料：1.设计图纸（综采工作面设备配套关系图）；2.设计说明书。
进度安排：1.熟悉设计任务，收集相关资料；2.拟定设计方案；3.绘制图纸；4.编写说明书；5.整理及答辩。
成绩评定：成绩：教师：日期：1.机械化采煤工作面类型的确定在确定机械化采煤工作面类型时，需要考虑煤层厚度、煤质、采煤机性能等因素。
根据这些因素，可以选择适合的采煤工作面类型，如综采工作面、长壁工作面等。
2.采煤机性能参数的确定2.1 滚筒直径的选择采煤机滚筒直径的选择应考虑煤层硬度、煤质、采煤机截深等因素，以保证采煤机的截割效率和工作稳定性。
2.2 截深的选择采煤机截深的选择应根据煤层硬度、煤质、采煤机滚筒直径等因素来确定，以保证采煤机的截割效率和工作稳定性。
2.3 滚筒转速及截割速度采煤机滚筒转速和截割速度的选择应考虑煤层硬度、煤质、采煤机截深等因素，以保证采煤机的截割效率和工作稳定性。
2.4 采煤机最小设计生产率采煤机最小设计生产率应根据煤层厚度、煤质、采煤机性能等因素来确定，以保证采煤机的生产效率和工作稳定性。
2.5 采煤机在截割时的牵引速度及生产率2.5.1 根据采煤机最小设计生产率决定的牵引速度V1根据采煤机最小设计生产率，确定采煤机在截割时的牵引速度V1，以保证采煤机的生产效率和工作稳定性。
目录第一章工作面概况 (1)第一节开采范围 (1)第二节煤层赋存状况 (2)第三节煤层顶底板岩性 (2)第四节地质构造 (3)第五节水文地质 (3)第六节瓦斯、煤尘、自燃特征 (3)第七节储量 (4)第八节生产能力及服务年限 (4)第二章回采工艺、支护设计、设备选型 (6)第一节回采工艺 (6)第二节支护设计 (6)第三节设备选型 (8)第三章工作面巷道布置、断面和支护设计 (16)第一节巷道布置 (16)第二节工作面巷道布置基本参数设计 (16)第三节巷道布置参数说明 (18)第四节巷道轨道线路设计 (18)第五节巷道断面设计 (20)第六节巷道支护设计 (24)第四章通风系统设计 (33)第五章瓦斯治理设计 (36)第六章安全监控系统设计 (38)第七章防尘、防灭火系统设计 (41)第一节防尘系统设计 (41)第二节防灭火系统设计 (42)第八章生产系统 (47)第九章供电系统设计 (49)第一节工作面设备负荷统计 (49)第二节供电概况 (50)第三节变压器容量选择 (50)第四节高压电缆选择 (52)第五节低压电缆选择 (57)第六节移变容量校验 (58)第七节低压电缆校验 (59)第八节开关选型及整定 (60)第九节保护接地要求 (68)第十节工作面电缆配备表 (68)第十章防治水设计 (70)第一节工作面概况 (70)第二节地质构造 (71)第三节水文地质特征 (71)第四节工作面涌水量预算 (71)第五节排水系统设计及防治水措施 (72)第十一章避灾路线 (77)第十二章安全技术措施 (78)第一节工作面防灭火措施 (78)第二节防顶板事故措施 (79)第三节防尘措施 (80)第四节机电运输安全措施 (82)第五节机电管理措施 (83)第一章工作面概况第一节开采范围XX工作面位于井田22盘区，切眼靠近22盘区地面三维地震勘探（依据2015年1月由陕西省煤田地质局物探测量队提交的《22盘区补充勘探三维地震报告》）圈定的22盘区煤层沉积缺失带边界；工作面机、风两巷均为未开采区域，高位巷布置在XX风巷内错13m。
采煤机、刮板输送机和液压支架之间横断面配套尺寸如图1所示。
. All Rights Reserved.图1液压支架、采煤机、刮板输送机几何关系示意图由图1可知,输送机的结构形式及附件必须与采煤机的结构相匹配,其中部槽应与液压支架的推移千斤顶连接装置的间距和连接结构相匹配。
采煤机的采高范围与支架的最大和最小结构尺寸相适应,而其截深应与支架推移步距相适应。
1.2“三机”性能配套综采工作面“三机”性能应相互匹配,否则会相互制约,设备难以充分发挥其作用。
其主要涉及的内容有:1)采煤机底托架与输送机槽的匹配。
2)采煤机摇臂与输送机头尾和自开切口的匹配。
3)支架性能与采煤机牵引速度的匹配。
1.3“三机”生产能力配套工作面小时生产能力取决于工作面的年产量,采煤机的生产能力依据工作面小时生产能力确定。
其它配套设备的能力都应大于采煤机的生产能力。
就“三机”而言,工作面输送机的生产能力应大于采煤机的生产能力,液压支架的移架速度应大于采煤机的工作速度。
1.4“三机”寿命配套“三机”寿命配套是指综采工作面各单机设备的大修周期应该相互接近。
高产高效要求工作面各种设备,特别是主要设备必须处于良好的运转状态。
如果在工作面生产过程中,设备交替更换进行大修或“带病”运转,则必然影响高产高效的实现,也会对设备造成损坏。
2采煤机选型原则及主要技术要求,合理施工。
图32004年以来广州市本币贷款余额及其分项数据数据来源:Wind 资讯5利润增速略低于去年同期2013年,广州地区银行业金融机构累计实现利润总额555.78亿元,比去年同期增加53.11亿元,增长10.57%,增速同比下降0.92个百分点,其中广州农商行累计利润同比增长20.29%,广州银行同比增长19.45%,广州市五家村镇银行累计利润0.54亿元,比年初增加了0.52亿元。
进一步提升服务实体经济效能。
(上接第312页)3.1.7特种支架对特定的开采要求,应选用相应的特种液压支架,如放顶煤支架,铺网支架等。
第一节巷道布置和工作面基本参数一、巷道布置本工作面正、付巷沿煤层走向方向布置，正巷长度为1228m,付巷长度为1168m,切巷长度为240m。
附图一：巷道布置图二、巷道支护形式和断面特征：第二节支架设计选型计算一、液压支架选型原则1、支护强度应与工作面矿压相适应。
支架的初撑力和工作阻力要适应直接顶和基本顶岩层移动产生的压力，将空顶区的顶底板移近量控制到最小程度。
2、支架结构应与煤层赋存条件相适应。
3、支护断面应与通风要求相适应，保证有足够的风量通过，而且风速不得超过《煤矿安全规程》的有关规定。
4、液压支架应与采煤机、刮板输送机等设备相匹配。
支架的宽度应与刮板输送机中部槽长度相一致，推移千斤顶的行程应较采煤机截深大100-200mm，支架沿工作面的移架速度应能跟上采煤机的工作牵引速，移架速度还应满足生产指标的要求，支架的梁端距应为340mm 左右。
二、液压支架选型依据及内容1、选型依据：支架选型前必须将工作面的煤层、顶底板及采区的地质条件全面查清、探明，编出综采采区、综采工作面地质说明书。
2、选型内容：选择支架时，要确定下述内容：支架类型，如支撑掩护式或掩护式；立柱根数；支护阻力，包括初撑力、额定工作阻力；支架结构高度，包括最大和最小高度；顶梁和底座的结构形式、尺寸及其相对位置；对防滑、防倒、防片帮、调架、移架、端面维护等装置的要求；操作方式、阀组性能等。
三、基本支架初步设计1、基本支架主要技术参数的确定⑴支护强度（工作阻力）从理论上分析，合理的支护强度应正好与顶板压力相平衡。
支护强度过大，不仅增加支架重量和设备投资，而且给搬运、安装带来困难；过小则会造成顶板过早下沉、离层、冒落，使顶板破碎，造成顶板维护困难。
因此支护强度的大小应取决于工作面采场矿压的大小。
但由于目前对采场矿压的大小还不能进行准确的定量计算，目前主要以经验法或实测数据，来确定支架的支护强度。
①采用经验公式计算支架的支护强度：510,q KH Mpa γ-=⨯=8×3.3m ×2.5×103×10-5kg/m 3=66×10-2Mpa=0.66Mpa式中：q —支护强度；K —作用于支架上的顶板岩石系数，一般取5-8。

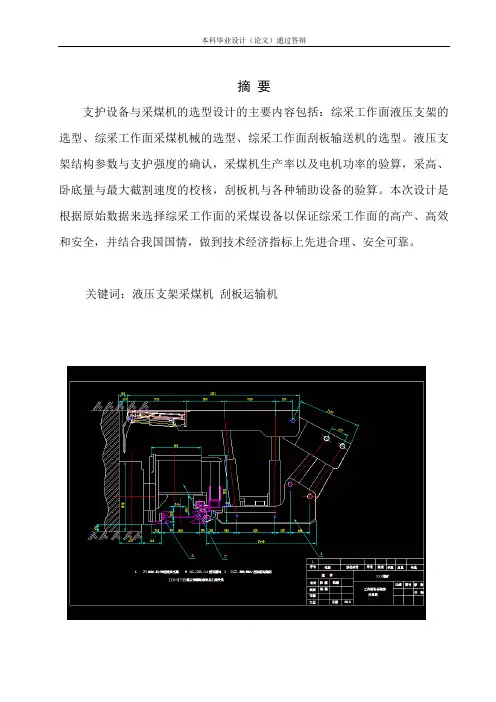

摘要支护设备与采煤机的选型设计的主要内容包括：综采工作面液压支架的选型、综采工作面采煤机械的选型、综采工作面刮板输送机的选型。
液压支架结构参数与支护强度的确认，采煤机生产率以及电机功率的验算，采高、卧底量与最大截割速度的校核，刮板机与各种辅助设备的验算。
本次设计是根据原始数据来选择综采工作面的采煤设备以保证综采工作面的高产、高效和安全，并结合我国国情，做到技术经济指标上先进合理、安全可靠。
关键词：液压支架采煤机刮板运输机目录绪言 (3)第一节机械化采煤工作面类型的确定与论证 (4)第二节液压支架的选型设计 (5)第三节单体液压支柱工作高度，支护强度及型式的选择 (13)第四节滚筒采煤机的选型 (14)第五节采煤机、支护设备、输送机配套关系图 (19)绪言一、设计意义我国是煤炭生产大国，随着近几年科学与经济事业的发展，煤炭产量也大幅度增加据中国煤炭工业协会所发布的《2008年全国煤炭工业统计快报》显示，2008年，我国煤炭产量完成27.16亿吨，同比增加1.93亿吨，同比增长7.65%。
其中，山西、内蒙古、陕西等8个省区煤炭产量超过亿吨，神华集团、中煤能源、大同煤矿等35家大型煤炭企业产量超过1000万吨，神东等13个大型煤炭基地产量超过了20亿吨。
当然，产量的增加是与综采工作面的机械设备所分不开的。
而此次设计就是在原始数据的基础上选择综采工作面的各种机械设备，以达到高产，高效，安全，并且经济实用。
也是让我们可以在以后的工作中更快的进入工作状态，更好的投入到煤炭事业中。
二、设计题目参数选择设计任务书上的序号13题。
1、煤层厚度h max=3.0m，h min由设计人员自定为2.0m截割阻抗A=340牛顿/毫米，煤层倾角23°顶板条件：老顶Ш级直接顶4类工作面设计长度130M，设计年产量90万吨2、生产安排⑴、一年工作日按300天计算；⑵、实行四班工作制，三班采煤，一班准备，每天生产时间为18小时。
第一章工作面概况第一节工作面位置及内外情况一、井上位置1909工作面位于本掘进工作面位于蔡家沟村山地，工作面为第三、四纪黄土覆盖，掘进对地表无影响。
工作面切眼距本矿矿界20米，地表地形复杂多为坡、沟耕地。
预计回采会造成地表裂缝塌陷，但影响不大。
地面标高：1040~1123m二、井下位置1909工作面位于本矿南采区。
北部为1909轨道顺槽；南为实体煤区；西接南采回风下山巷(轨道下山、皮带下山)；向东掘进1574m （与本矿矿界相隔20m）。
工作面标高：950~900m 平均盖山厚度：90m第二节煤层赋存一、煤层赋存1909工作面可采的9#煤属石炭系太原组中段煤层，根据掘进巷道揭露及工作面临近钻孔分析，本煤层平均厚度2.2米，含2~3层夹矸，厚0.20米，该煤层赋存稳定，结构简单，总体呈一单斜构造，属稳定的I类I型，煤层倾角2°~6°，平均4.5°，容重1.35T/m3，摩氏硬度2~3级。
四、储量第三节 煤层顶底板一、 顶、底板情况顶底板名称厚度（m ）硬度 岩性类别 顶板 基本顶30.2 4 灰黑色细、中砂岩 直接顶 6.0 3 泥岩、砂质泥岩 伪顶 0.2 1 黑色泥岩 底板 基本底1.63黑色泥岩、细砂岩附图1：综合煤层柱状图第四节 工作面内地质构造一、地质构造：1909轨道顺槽在掘进到87m 时遇到一个长约45m 的陷落柱，，在748m 时遇到一长约43m 长的陷落柱。
倾角2°~7°，本工作面切眼基本按倾向布置，回采按走向推进，易于破煤，工作面出现零星陷落柱等。
顺槽大致中间高两头低一点，坡度3°~7°。
在中部段宽缓凹陷，呈倒倾斜现象。
走向长（m ） 可采长（m ） 倾斜长（m ） 斜面积（㎡） 煤厚(m)溶重（t/m ³） 工业储量（Kt ） 采高（m ） 回收率（%） 可采储量（Kt ）15121456 1607.042.21.35691.9 2.295657.3由于以上工作面1905、1907工作面回采后，导致采空区积水和压力增大，会对本工作面造成危害，所以在回采时要坚持“预测预报、有疑必探、先探后掘、先治后采”的防治水原则，加强顺槽支护及探巷排放水管理。
采煤机选型一、采煤机选型1、滚筒直径的选择根据目前我国采煤机生产现状及使用情况，设计选用双滚筒采煤机。
双滚筒采煤机滚筒直径应大于最大采高h m a x的一半，一般可按D=（0.52～0.6）h m a x选取，采高大时取小值，采高小时取大值。
目前双滚筒采煤机的滚筒直径也已经系列化，所以滚筒直径的选取选取和标准直径相近的数值。
D=0.52×2.9=1.508(m)根据计算，设计取 1.6m。
2、截深的选择截深的选择，受煤层厚度、倾角、顶板稳定性、截割阻抗、及液压支架的推移步距影响。
中厚煤层一般选取0.6m～0.8m，同时考虑到我国生产的采煤机大部分截深在0.6m左右，设计选取截深为0.6m。
3、滚筒转速及截割速度滚筒转速的选择，直接影响截煤比能耗、装载效果、粉尘大小等。
转速过高，不仅煤尘产生量大，且循环煤增多，转载效率降低，截煤比能耗降低。
根据实践经验，一般认为采煤机滚筒的转速应控制在30～50转/分较为适宜。
设计取45转/分。
滚筒直径为 1.6m，转速为45转/分，则可计算出截割速度为 3.768米/秒。
4、采煤机在截割时的牵引速度及生产率采煤机截割时牵引速度的高低，直接决定采煤机的生产效率及所需电机功率，由于滚筒装煤能力，运输机生产效率，支护设备推移速度等因素的影响，采煤机在截割时的牵引速度比空调时低得多，采煤机牵引速度在零到某个值范围内变化，选择截煤机时的牵引速度，要根据下述几个方面因素，综合考虑。
1）根据采煤机最小设计生产率Q m i n 决定的牵引速度V 1,γ···60min1B H Q V =m/min式中：Q m i n ——采煤机最小设计生产率，260.4t/h ， H ——采煤机平均采高，2.65m ， B ——采煤机截深，0.6m γ——煤的容重，1.35t/m 3min)/(02.235.16.065.2604.260···60min 1m B H Q V =⨯⨯⨯==γ 2）根据截齿最大切削厚度决定的牵引速度V 2，采煤机截割过程中，是滚筒以一定的转速n ，同时又以一定的牵引速度V 2沿工作面移动，切削厚度呈月牙规律变化，如果滚筒一条截线上安装的截齿数为m ，则截齿最大的切削厚度h m a x 在月牙中部，可用下式求出。
煤矿设计基本公式及参数（机电类）一、采煤机选型计算基本公式1、采煤机平均牵引速度工作面每进一刀按下式计算：Q刀=B×H×C×r式中：Q刀——工作面一刀产量（t/刀）；B——采煤机截深（m），根据《煤炭工业矿井采掘设备配备标准》（GB/T51169—2016）； H——平均割煤厚度（m）；L——工作面长度；C——工作面煤的回收率（%），取0.95；γ——煤的实体密度（t/m3）。
Q刀=工作面日进刀数由下式计算：n=Q年×B330×Q刀×K式中：n——采煤机日进刀数（刀）；Q年——工作面年设计产量（t/刀）；B——机采煤厚占总煤厚的百分比（%）；330——年工作天数；K——不均衡系数，0.9～0.95；Q刀——工作面一刀产量（t/刀）。
n=采煤机平均牵引速度按下式计算：V c=n·(L−L1)[(T·K−n·t1)×60]式中：V c——正常条件下割煤时采煤机平均牵引速度（m/min）； n——采煤机日进刀数（刀）；L——工作面长度；L1——进刀长度(m),取30m；T——工作面生产班时间；t1——每循环进刀时间（h）；K——采煤机开机率。
V c2、采煤机平均生产能力计算Q m=60×H×B×V c×γ×C 式中：Q m——正常条件下采煤机平均生产能力（t/h）；H——工作面煤层平均采高（m）；B——采煤机滚筒截深（m）；V c——正常条件下割煤时采煤机平均牵引速度（m/min）；γ——煤的实体密度（t/m3）；C——工作面回采率。
Q m=3、采煤机设计最大生产能力计算Q max=K c×Q m式中：Q max——采煤机设计最大生产能力（t/h）；Q m——采煤机平均生产能力（t/h）；K c——采煤机割煤不均衡系数（1.2～1.5）。
Q max=4、采煤机装机功率计算P=60×K c×B×H×V max×γ×H w式中：P——采煤机装机功率（kw）；K b——备用系数，取1.3～1.5；B——采煤机滚筒截深（m）；H——工作面煤层平均采高（m）；γ——煤层容重；H w——采煤机单位能耗，取（0.6~0.8）（kw·h）/t；V max——采煤机最大割煤速度（m/min）；K c——采煤机割煤不均衡系数（1.2～1.5）；V——采煤机平均割煤速度（m/min）。
