DCS系统故障判别及处理方法DCS系统故障判别及处理方法随着自动化水平的提高，DCS控制系统(集散控制系统)逐渐代替了常规仪表，其优越性已被广大操作人员所接受。

但发生故障时，会造成装置停车甚至事故，各种故障如何及早发现及恰当处理就显得非常重要。

1、查看监控画面的数据出现以下情况时，说明控制系统发生问题，应立即通知微机维修人员维修，同时操作工到现场进行处理。

(1) 经常变化的数据长时间不变，且几个数据或所有数据都不变。

(2) 控制分组画面中，手动自动无法切换，或手动输入数据后，一经确认，又恢复为原来的数据，修改不过来。

(3) 趋势图画面中，几条趋势都为直线不变。

(4) 监控画面中，多个数据同时波动较大。

判断波动数据是否为工艺上相关参数，若是相关参数则通知仪表及微机人员检查，看是否某调节系统波动引起相关参数变化，同时将相关调节系统打到手动状态，必要时到现场进行调节。

如水溶液全循环装置中，尿素合成塔压力正常时为l9．67MPa，如果突然大范围波动，此时势必引起下游的中压系统、低压系统压力波动，这种情况是由于几个相关参数中某一参数波动引起其他参数变化，并不是控制系统本身故障。

若波动数据工艺上彼此并无直接影响，则可能为微机某卡件发生故障，立即将相关自调系统打到手动调节，必要时到现场进行调节，同时，通知微机及仪表人员检查。

2、查看操作站工作情况当发现某个操作站死机，监控画面数据不刷新，调节画面不起作用，查看右上方系统报警指示灯是否正常，并检查其他操作站是否工作正常，若正常，则仅该操作站有问题，通知微机维修人员修理。

若其他操作站数据也不变，则为系统通讯网络出现故障，立即通知维修人员检查网络设备的运行情况，进行修复。

3、观察操作站的断电情况若部分操作站突然无显示，则说明UPS或市电断电，立即通知微机维修工进行维修。

若有电的操作站可正常监控，此时不会影响控制系统的正常调节。

4、注意控制站全部断电的情况由于所有控制站设备均为双路供电，一路UPS，一路市电，所以这种情况的发生几率很小。

DCS系统软件检查及点检措施与15个故障排除处理方法一、DCS系统软件检查及点检措施方法：1、概述：1.1 DCS系统是一种广泛应用于工业控制领域的分布式控制系统，具有高可靠性、高性能和高度自动化等特点。

1.2为了确保DCS系统的稳定运行，软件检查及点检显得尤为重要。

1.3本清单旨在明确DCS系统软件检查及点检的范围、内容和要求，以确保系统正常运行。

1.4 DCS系统软件检查及点检是确保系统稳定运行的关键环节，通过对系统完整性、性能、安全性以及设备状态和任务执行情况进行全面检查和评估，可以及时发现并解决问题，确保DCS系统正常运行。

1.5为了提高系统的可靠性和稳定性，应对检查结果进行深入分析，总结经验教训，优化维护策略，从而为DCS系统的长期稳定运行提供有力保障。

2、检查范围：2.1功能模块：包括DCS系统的各个功能模块，如控制模块、监测模块、数据处理模块等。

2.2设备：涉及DCS系统的各种设备，如传感器、执行器、交换机等。

2.3任务：包括DCS系统承担的各种控制任务，如生产流程控制、过程监控等。

3、检查内容：3.1软件完整性：检查DCS系统各功能模块是否正常运行，包括模块间的信息传递是否正常、模块内部是否存在错误等。

3.2软件性能：评估DCS系统的性能表现，包括响应时间、数据处理速度、系统稳定性等方面。

3.3软件安全性：检查DCS系统的安全性，包括访问控制、数据传输加密、漏洞修复等方面。

3.4设备状态：对DCS系统中的设备进行检查，包括传感器、执行器等设备的运行状态、精度、灵敏度等。

3.5任务执行情况：检查DCS系统执行的任务是否达到预期效果，包括任务完成时间、任务准确度等。

4、点检要求：4.1完整性：确保DCS系统各功能模块正常运行，对于发现的问题及时进行修复。

4.2性能评估：定期对DCS系统的性能进行评估，确保系统性能满足实际需求。

4.3安全性：定期对DCS系统的安全性进行评估，确保系统安全稳定运行。

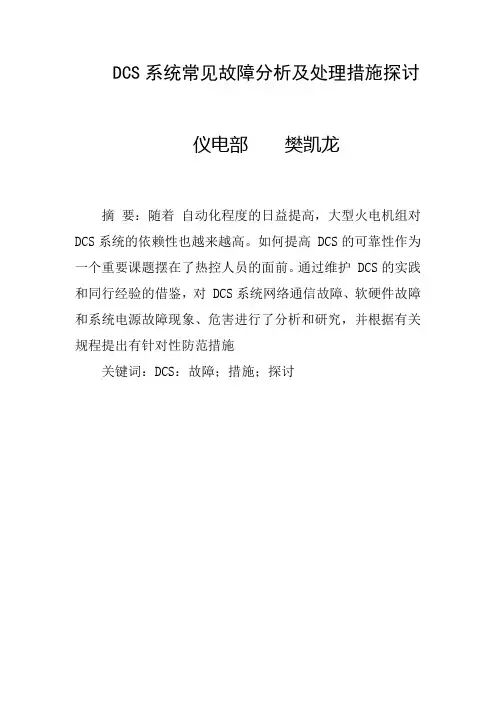

DCS系统常见故障分析及处理措施探讨仪电部樊凯龙摘要：随着自动化程度的日益提高，大型火电机组对DCS系统的依赖性也越来越高。

如何提高 DCS的可靠性作为一个重要课题摆在了热控人员的面前。

通过维护 DCS的实践和同行经验的借鉴，对 DCS系统网络通信故障、软硬件故障和系统电源故障现象、危害进行了分析和研究，并根据有关规程提出有针对性防范措施关键词：DCS：故障；措施；探讨引言DCS综合了计算机技术、网络技术、CRT和过程控制技术，以其良好的可操作性、可靠性、维护方便和故障率低等优点，成为电厂生产实时过程控制的核心和应用发展最快的控制系统。

目前，新建电厂已全部采用了DCS 作为热工控制系统，大部分电厂将电气控制系统(ECS)也纳入到DCS，因此，DCS系统的可靠性直接关系到机组运行的安全性和经济性。

随着发电机组单机容量的增大和热工参数的不断提高，新的设备、新的设计技术以及新的通讯方式被不断引入分散控制系统，DCS的控制功能日益完善，电厂的自动化水平越来越高，在减轻运行人员劳动强度的同时，对热工系统的稳定运行提出了更高的要求。

DCS系统在使用中也不可避免地会出现影响安全与可靠性的故障。

根据故障性质，可分为人为故障和设备故障。

根据故障的危害程度，可分为一般故障和严重故障。

随着 DCS 控制水平的不断提高，DCS同外系统接口的联系日益密切， DCS网络通信安全显得也格外重要。

因此，按照有关标准对 DCS进行有效维护，定期做故障模拟演练，减少和防止故障发生，保证生产的连续性是极其重要的。

本文就生产过程中 DCS系统常见故障进行分析及应对措施逐一探讨。

一、 DCS网络通信故障及预防措施在 DCS 的通信网络上连接有几种不同的节点，它通常分为两大类。

一类是面向生产过程的中央处理器，称之为过程控制器；另一类是与人机相连的，称为人机界面的几种节点，分别是操作员站、工程师站、历史数据站等。

1.故障现象及原因和通讯故障相关的现象表现形式为：操作员站经常出现死机或掉线；服务器死机；分散处理单元 (DPU)的初始化、死机、脱网；冗余控制器切换不成功；趋势曲线不连续和数据通信中断等。

浅谈电厂DCS系统的故障诊断和维护摘要：通过自己几年来对电厂DCS系统的运用，介绍现场积累的一些DCS系统的故障诊断方法和维护处理经验。

关键字：DCS 故障诊断集散控制系统2000年，西郊热电厂上的三炉两机DCS集散控制系统为邢台矿业集团首次使用集散控制系统，我有幸作为第一批维修人员接触这个新系统，近5年来，对集散控制系统成功的运用，为其他兄弟电厂提供了决策的依据，随后东庞矿电厂、章村矿电厂先后上马，电厂的炉机也采用了DCS集散控制系统。

下面谈一谈几年来对DCS 系统的故障诊断和维护经验方面的认识，以备和其他兄弟单位同行进行交流、互相促进。

一、DCS集散控制系统概况集散控制系统是在生产现代化的需求下70年代开始出现的，是以微处理机为核心，结合了控制技术、通信技术、通信技术和CRT显示技术的新型控制系统，国外称此系统为4C技术的产物。

DCS集散控制系统以多层计算机网络为依托，将分布在全厂范围内的各种控制设备和数据处理设备连接在一起，实现各部分的信息共享和协调工作，共同完成各种控制、管理和决策功能。

DCS集散控制系统具有适应性好、扩展性强、控制能力优越、可靠性高、可维修性强等特点，系统中的所有设备可分四个层次，如下图（１）所示，自下而上分别是：现场层、过程控制层、操作监控层和管理层。

图（1）DCS 集散控制系统结构 现场层的设备一般位于被控生产过程的附近，比如：变送器、各类传感器、执行器、电动门等，它们将生产过程中的各种物理量（温度、压力、流量、位移、液位、转速、振动等）转换成电信号（4~20mA 、1~5V ）或数字信号，送往过程控制站或数据采集站，同时还将过程控制站输出的控制量转换成机械位移，带动调节执行机构，实现对生产过程的控制。

过程控制层主要由过程控制站和数据采集站构成。

过程控制站接收有现场设备，如传感器、变送器来的信号，按照一定的控制策略计算出所需的控制量，并送回到现场层的执行器中去。

过程控制站可以同时完成连续控制、顺序控制或逻辑控制功能。
