【CN209806458U】一种生态园林绿化用割草机【专利】

专利名称：一种用于园林绿化用除草机专利类型：实用新型专利
发明人：何明洁
申请号：CN202020024887.9
申请日：20200107
公开号：CN211671399U
公开日：
20201016
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种用于园林绿化用除草机，包括主机箱，所述主机箱的顶部一端通过螺栓连接有竖直设置的固定顶台，所述固定顶台的一端顶部通过螺栓连接有水平设置的安装板，所述安装板的底部开设有第一孔洞，且第一孔洞的圆周内壁通过螺栓连接有竖直设置的固定圆筒，所述固定圆筒的圆周内壁套接有竖直设置的电动推杆。

本实用新型中，在除草机的安装板的底部的固定圆筒的圆周内壁套接有竖直设置的电动推杆，且电动推杆的底部安装有电机固定箱，电机固定箱的底部内壁安装有电动机，电动机的输出轴套接有塑料条，塑料条的转动可以快速的转动进行除草，且电动推杆的运行可以对修剪的位置进行调节，可以使得草坪的修剪高度可以调整。

申请人：何明洁
地址：510000 广东省广州市天河区粤垦路金坤花园2栋A梯704房
国籍：CN
代理机构：深圳龙图腾专利代理有限公司
代理人：姜书新
更多信息请下载全文后查看。

专利名称：一种用于园林的割草机专利类型：实用新型专利
发明人：胡景诚
申请号：CN201420157894.0申请日：20140402
公开号：CN203860048U
公开日：
20141008
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种用于园林的割草机，属于园林工具技术领域，包括镰刀片、电动机、转轴和手柄，所述手柄前端设有电动机，所述电动机的转轴的周边均匀设置有多个镰刀片，在所述镰刀片和所述手柄之间设置有弧形挡板，所述手柄包括第一手柄和第二手柄，在所述第一手柄和所述第二手柄之间设置有电源和开关，所述电动机通过电线与所述电源相连接。

与现有技术相比，本实用新型在割草机刀片与手柄之间设置一块弧形挡板，可以避免旋转的刀片对手造成伤害，同时，使用双手柄结构，方便手持，将电源和开关设置在第一手柄和第二手柄之间，方便打开和关闭，重量较轻，安全实用。

申请人：胡景诚
地址：410004 湖南省长沙市雨花区香樟路22号
国籍：CN
更多信息请下载全文后查看。

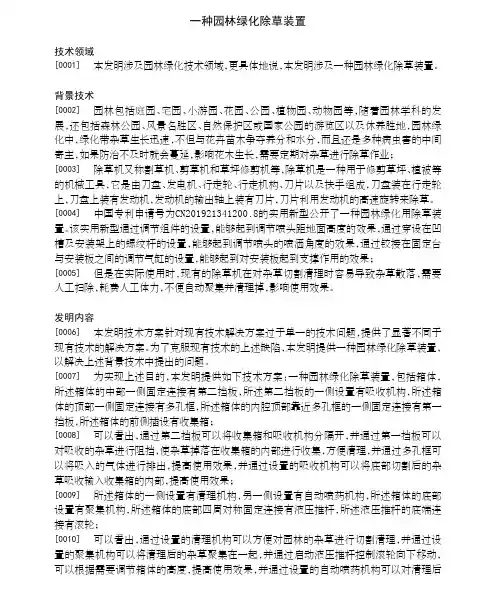

一种园林绿化除草装置技术领域[0001]本发明涉及园林绿化技术领域，更具体地说，本发明涉及一种园林绿化除草装置。

背景技术[0002]园林包括庭园、宅园、小游园、花园、公园、植物园、动物园等，随着园林学科的发展，还包括森林公园、风景名胜区、自然保护区或国家公园的游览区以及休养胜地，园林绿化中，绿化带杂草生长迅速，不但与花卉苗木争夺养分和水分，而且还是多种病虫害的中间寄主，如果防治不及时就会蔓延，影响花木生长，需要定期对杂草进行除草作业；[0003]除草机又称割草机、剪草机和草坪修剪机等，除草机是一种用于修剪草坪、植被等的机械工具，它是由刀盘、发电机、行走轮、行走机构、刀片以及扶手组成，刀盘装在行走轮上，刀盘上装有发动机，发动机的输出轴上装有刀片，刀片利用发动机的高速旋转来除草。

[0004]中国专利申请号为CN201921341200.8的实用新型公开了一种园林绿化用除草装置。

该实用新型通过调节组件的设置，能够起到调节喷头距地面高度的效果，通过穿设在凹槽及安装架上的螺纹杆的设置，能够起到调节喷头的喷洒角度的效果，通过铰接在固定台与安装板之间的调节气缸的设置，能够起到对安装板起到支撑作用的效果；[0005]但是在实际使用时，现有的除草机在对杂草切割清理时容易导致杂草散落，需要人工扫除，耗费人工体力，不便自动聚集并清理掉，影响使用效果。

发明内容[0006]本发明技术方案针对现有技术解决方案过于单一的技术问题，提供了显著不同于现有技术的解决方案。

为了克服现有技术的上述缺陷，本发明提供一种园林绿化除草装置，以解决上述背景技术中提出的问题。

[0007]为实现上述目的，本发明提供如下技术方案：一种园林绿化除草装置，包括箱体，所述箱体的中部一侧固定连接有第二挡板，所述第二挡板的一侧设置有吸收机构，所述箱体的顶部一侧固定连接有多孔框，所述箱体的内腔顶部靠近多孔框的一侧固定连接有第一挡板，所述箱体的前侧插设有收集箱；[0008]可以看出，通过第二挡板可以将收集箱和吸收机构分隔开，并通过第一挡板可以对吸收的杂草进行阻挡，使杂草掉落在收集箱的内部进行收集，方便清理，并通过多孔框可以将吸入的气体进行排出，提高使用效果，并通过设置的吸收机构可以将底部切割后的杂草吸收输入收集箱的内部，提高使用效果；[0009]所述箱体的一侧设置有清理机构，另一侧设置有自动喷药机构，所述箱体的底部设置有聚集机构，所述箱体的底部四周对称固定连接有液压推杆，所述液压推杆的底端连接有滚轮；[0010]可以看出，通过设置的清理机构可以方便对园林的杂草进行切割清理，并通过设置的聚集机构可以将清理后的杂草聚集在一起，并通过启动液压推杆控制滚轮向下移动，可以根据需要调节箱体的高度，提高使用效果，并通过设置的自动喷药机构可以对清理后的杂草地面喷洒除草剂，提高除草质量。

专利名称：一种园林割草机
专利类型：发明专利
发明人：林蔚青
申请号：CN201711412289.8申请日：20171223
公开号：CN109952856A
公开日：
20190702
专利内容由知识产权出版社提供
摘要：本发明公开了一种园林割草机，包括割草机本体；割草机本体主要是由槽轮、滑动杆、蜗杆、蜗轮和第一锥齿轮构成，割草机本体上部设置基座，基座下部固定连接电机，电机右端连接第一齿轮且其右端固定连接传动轴，传动轴固定连接蜗杆，蜗杆固定连接第一锥齿轮，第一锥齿轮右端啮合连接第二锥齿轮，第一齿轮下端齿轮啮合连接第二齿轮，第二齿轮固定连接连接杆，连接杆两端各设置槽轮，槽轮抵接滑动杆，滑动杆滑动连接割草机本体底端，蜗杆下端啮合连接蜗轮。

该装置通过槽轮转动带动滑动杆左右往复移动进而带动刀具移动达到连续除草的功效，该装置结构简单，造价低廉仅需一个动力源便可带动整套机器运转，节约能源，保护环境。

申请人：福建和暄实业有限公司
地址：350000 福建省福州市鼓楼区温泉街道五四路157号新天地大厦2108-2
国籍：CN
更多信息请下载全文后查看。

专利名称：一种园林用割草机专利类型：实用新型专利
发明人：袁海江
申请号：CN201720506828.3申请日：20170509
公开号：CN206713420U
公开日：
20171208
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种园林用割草机，包括下端开口的壳体、电机和吸尘装置，所述壳体呈正方体结构设置，壳体前方一端面的下端设有一开口，壳体内部固定安装一面板，面板上设有布满过滤孔，面板中间设有一通孔，电机固定安装于壳体内部的顶面上，电机的转轴穿过通孔向下延伸，并固定安装三组切割刀片，位于下端的一组切割刀片顺着壳体下端的开口延伸至外界，壳体左右两侧板和后方板的底面上均固定安装一皮条，皮条的底面均与地面相触，壳体顶面上设有两个圆孔。

本实用新型结构简单，使用方便，在割草机割草的同时能有效的将割下的草收集起来，使两者合为一体，从而大大的增加了工作效率，也减轻了工作量。

申请人：袁海江
地址：756500 宁夏回族自治区固原市宁夏彭阳县白阳镇友谊街友谊巷20622号
国籍：CN
更多信息请下载全文后查看。
