CNHY隔离变压器介绍

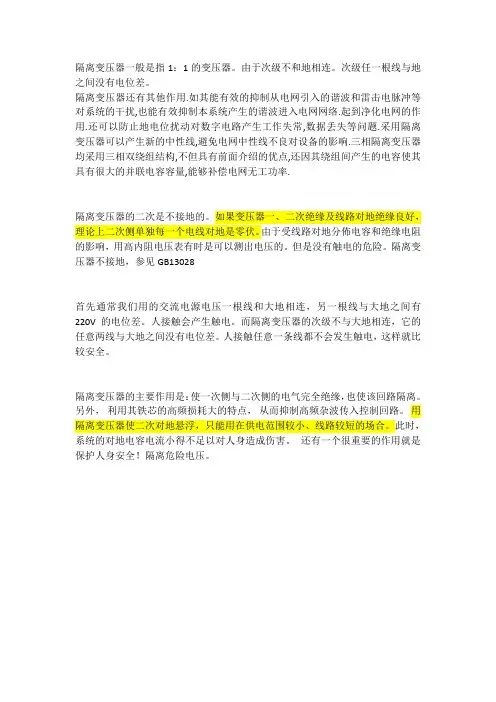

隔离变压器一般是指1：1的变压器。

由于次级不和地相连。

次级任一根线与地之间没有电位差。

隔离变压器还有其他作用.如其能有效的抑制从电网引入的谐波和雷击电脉冲等对系统的干扰,也能有效抑制本系统产生的谐波进入电网网络.起到净化电网的作用.还可以防止地电位扰动对数字电路产生工作失常,数据丢失等问题.采用隔离变压器可以产生新的中性线,避免电网中性线不良对设备的影响.三相隔离变压器均采用三相双绕组结构,不但具有前面介绍的优点,还因其绕组间产生的电容使其具有很大的并联电容容量,能够补偿电网无工功率.
隔离变压器的二次是不接地的。

如果变压器一、二次绝缘及线路对地绝缘良好，理论上二次侧单独每一个电线对地是零伏。

由于受线路对地分佈电容和绝缘电阻的影响，用高内阻电压表有时是可以测出电压的。

但是没有触电的危险。

隔离变压器不接地，参见GB13028
首先通常我们用的交流电源电压一根线和大地相连，另一根线与大地之间有220V的电位差。

人接触会产生触电。

而隔离变压器的次级不与大地相连，它的任意两线与大地之间没有电位差。

人接触任意一条线都不会发生触电，这样就比较安全。

隔离变压器的主要作用是：使一次侧与二次侧的电气完全绝缘，也使该回路隔离。

另外，利用其铁芯的高频损耗大的特点，从而抑制高频杂波传入控制回路。

用隔离变压器使二次对地悬浮，只能用在供电范围较小、线路较短的场合。

此时，系统的对地电容电流小得不足以对人身造成伤害。

还有一个很重要的作用就是保护人身安全！隔离危险电压。

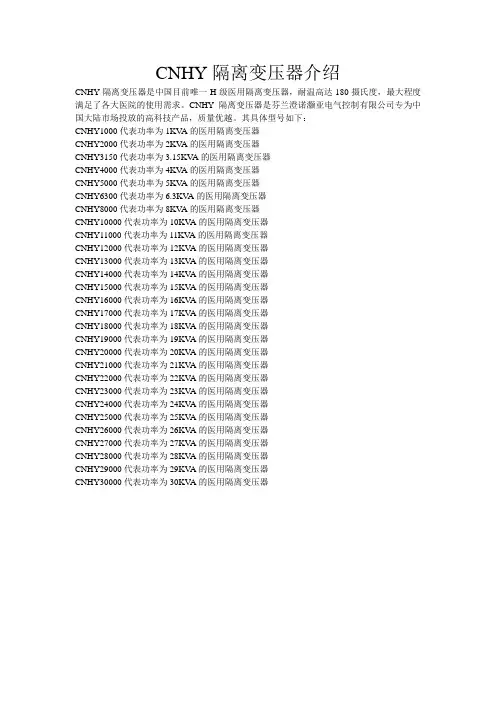

CNHY隔离变压器介绍CNHY隔离变压器是中国目前唯一H级医用隔离变压器，耐温高达180摄氏度，最大程度满足了各大医院的使用需求。

CNHY隔离变压器是芬兰澄诺灏亚电气控制有限公司专为中国大陆市场投放的高科技产品，质量优越。

其具体型号如下：CNHY1000代表功率为1KV A的医用隔离变压器CNHY2000代表功率为2KV A的医用隔离变压器CNHY3150代表功率为3.15KVA的医用隔离变压器CNHY4000代表功率为4KV A的医用隔离变压器CNHY5000代表功率为5KV A的医用隔离变压器CNHY6300代表功率为6.3KV A的医用隔离变压器CNHY8000代表功率为8KV A的医用隔离变压器CNHY10000代表功率为10KV A的医用隔离变压器CNHY11000代表功率为11KV A的医用隔离变压器CNHY12000代表功率为12KV A的医用隔离变压器CNHY13000代表功率为13KV A的医用隔离变压器CNHY14000代表功率为14KV A的医用隔离变压器CNHY15000代表功率为15KV A的医用隔离变压器CNHY16000代表功率为16KV A的医用隔离变压器CNHY17000代表功率为17KV A的医用隔离变压器CNHY18000代表功率为18KV A的医用隔离变压器CNHY19000代表功率为19KV A的医用隔离变压器CNHY20000代表功率为20KV A的医用隔离变压器CNHY21000代表功率为21KV A的医用隔离变压器CNHY22000代表功率为22KV A的医用隔离变压器CNHY23000代表功率为23KV A的医用隔离变压器CNHY24000代表功率为24KV A的医用隔离变压器CNHY25000代表功率为25KV A的医用隔离变压器CNHY26000代表功率为26KV A的医用隔离变压器CNHY27000代表功率为27KV A的医用隔离变压器CNHY28000代表功率为28KV A的医用隔离变压器CNHY29000代表功率为29KV A的医用隔离变压器CNHY30000代表功率为30KV A的医用隔离变压器。

隔离变压器隔离变压器是一种常见的电力设备，其主要作用是将电路中的电源与负载隔离，通过变压器的变换比实现电压的升降，从而保证电路中设备和人员的安全。

在工业生产、医疗、科研等领域都有广泛的应用。

本文主要介绍隔离变压器的原理、分类、应用及维护。

一、隔离变压器的原理隔离变压器是一种特殊的变压器，其构造相对简单，只包括两个漆包线圈和一个铁芯。

其中一个线圈被接到主电路，而另一个线圈则与负载相连。

因为线圈之间没有直接的电气连接，所以主电路和负载之间形成了电气隔离，即实现了隔离变压器的主要功能。

另外，其次级绕组的匝数与主绕组的匝数是可以不同的，从而使电压能够以变压的形式传递到负载端。

具体来说，隔离变压器的工作原理如下：1. 主绕组与次级绕组之间形成一个磁场，在主绕组中的电流以此形式传递到次级绕组中。

2. 次级绕组中形成的电场会导致电路中的电压发生变化，从而实现电压的升降。

3. 因为主绕组与次级绕组之间没有直接的电气连接，所以主电路中的任何问题都不会直接影响负载端的电气设备，从而保证了设备和人员的安全。

二、隔离变压器的分类1. 按照使用领域分类根据使用领域的不同，隔离变压器可以分为工业用和生活用两种。

工业用隔离变压器主要用于工厂、车间等场所中的大型电气设备的隔离和防护，而生活用隔离变压器则通常用于保护家庭中的电气设备和人员的安全。

2. 按照功率大小分类根据功率的大小，隔离变压器可以分为高功率和低功率两种。

高功率的隔离变压器通常用于大型电力系统中，如输电变电站、发电厂等场所。

低功率的隔离变压器通常用于医疗、科研等场所，用于隔离和防护小型电气设备。

三、隔离变压器的应用1. 工业生产领域工业生产中的大型电气设备通常具有较高的电压和电流，使用隔离变压器能够有效地降低电压和电流，从而保护设备和人员的安全。

此外，隔离变压器还可以保护设备免受电力波动和干扰，从而提高设备的使用寿命。

2. 医疗领域医疗设备通常是高灵敏度的设备，对电力质量要求较高。

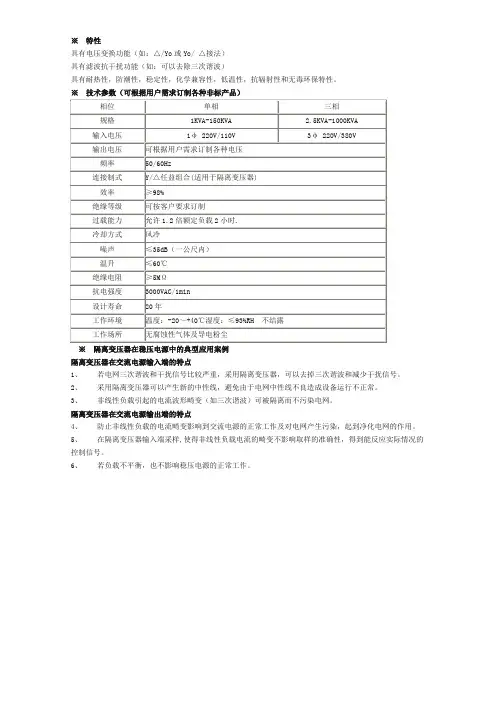

※特性
具有电压变换功能（如：△/Yo或Yo/ △接法）
具有滤波抗干扰功能（如：可以去除三次谐波）
具有耐热性，防潮性，稳定性，化学兼容性，低温性，抗辐射性和无毒环保特性。

※技术参数（可根据用户需求订制各种非标产品）
相位单相三相
规格1KVA-150KVA 2.5KVA-1000KVA 输入电压1φ 220V/110V3φ 220V/380V
输出电压可根据用户需求订制各种电压
频率50/60Hz
连接制式Y/△任益组合(适用于隔离变压器)
效率≥98%
绝缘等级可按客户要求订制
过载能力允许1.2倍额定负载2小时.
冷却方式风冷
噪声≤35dB（一公尺内）
温升≤60℃
绝缘电阻≥5MΩ
抗电强度3000VAC/1min
设计寿命20年
工作环境温度：-20～+40℃湿度：≤93%RH 不结露
工作场所无腐蚀性气体及导电粉尘
※隔离变压器在稳压电源中的典型应用案例
隔离变压器在交流电源输入端的特点
1、若电网三次谐波和干扰信号比较严重，采用隔离变压器，可以去掉三次谐波和减少干扰信号。

2、采用隔离变压器可以产生新的中性线，避免由于电网中性线不良造成设备运行不正常。

3、非线性负载引起的电流波形畸变（如三次谐波）可被隔离而不污染电网。

隔离变压器在交流电源输出端的特点
4、防止非线性负载的电流畸变影响到交流电源的正常工作及对电网产生污染，起到净化电网的作用。

5、在隔离变压器输入端采样,使得非线性负载电流的畸变不影响取样的准确性，得到能反应实际情况的控制信号。

6、若负载不平衡，也不影响稳压电源的正常工作。

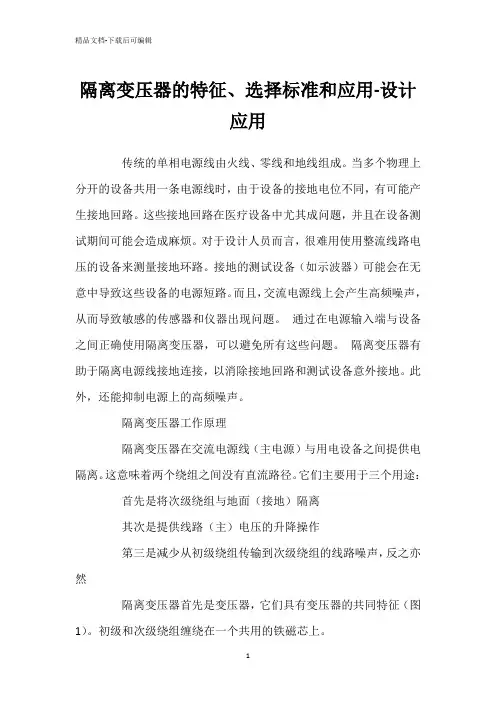

隔离变压器的特征、选择标准和应用-设计应用传统的单相电源线由火线、零线和地线组成。

当多个物理上分开的设备共用一条电源线时，由于设备的接地电位不同，有可能产生接地回路。

这些接地回路在医疗设备中尤其成问题，并且在设备测试期间可能会造成麻烦。

对于设计人员而言，很难用使用整流线路电压的设备来测量接地环路。

接地的测试设备（如示波器）可能会在无意中导致这些设备的电源短路。

而且，交流电源线上会产生高频噪声，从而导致敏感的传感器和仪器出现问题。

通过在电源输入端与设备之间正确使用隔离变压器，可以避免所有这些问题。

隔离变压器有助于隔离电源线接地连接，以消除接地回路和测试设备意外接地。

此外，还能抑制电源上的高频噪声。

隔离变压器工作原理隔离变压器在交流电源线（主电源）与用电设备之间提供电隔离。

这意味着两个绕组之间没有直流路径。

它们主要用于三个用途：首先是将次级绕组与地面（接地）隔离其次是提供线路（主）电压的升降操作第三是减少从初级绕组传输到次级绕组的线路噪声，反之亦然隔离变压器首先是变压器，它们具有变压器的共同特征（图1）。

初级和次级绕组缠绕在一个共用的铁磁芯上。

在图中，初级绕组绕铁磁芯NP 匝，次级绕组绕NS 匝。

初级电压(VP) 和次级电压(VS) 之间的关系如公式1 所示：公式1 如果初级绕组的匝数多于次级绕组，则次级绕组上的电压将低于初级绕组上的电压。

这是一个降压配置。

如果初级绕组的匝数少于次级绕组，则次级绕组上的电压将高于初级绕组上的电压，从而导致升压配置。

大多数隔离变压器的初级和次级绕组匝数相同，因此初级和次级电压也相同。

变压器中的能量是守恒的，因此，如果我们忽略损耗，则VP 与初级电流(IP) 的乘积将等于VS 与次级电流(IS) 的乘积。

变压器的额定功率由初级绕组的RMS 电压乘以RMS 初级电流的乘积来确定。

这是“视在功率”，度量单位为伏安或VA。

原理图上的点是定相点，表示初级和次级电流方向。

如图所示，流入绕组初级点侧的电流会导致次级电流从绕组次级点侧流出。

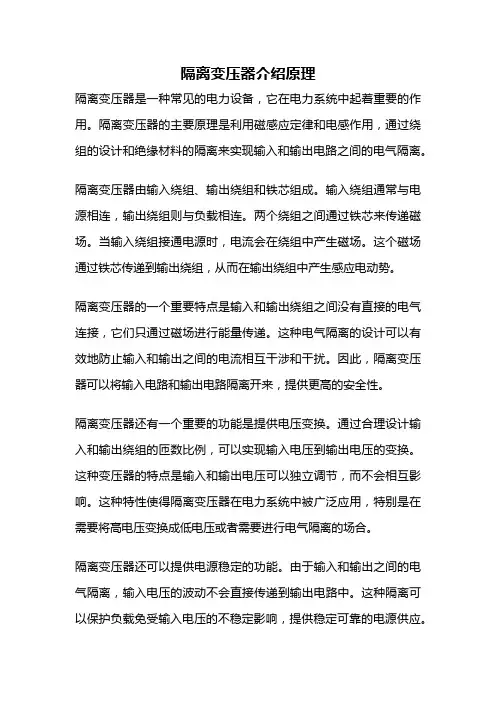

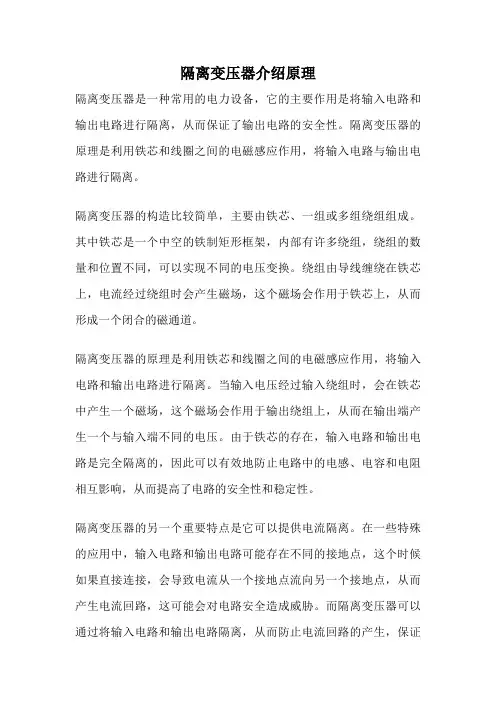

隔离变压器介绍原理隔离变压器是一种常见的电力设备，它在电力系统中起着重要的作用。

隔离变压器的主要原理是利用磁感应定律和电感作用，通过绕组的设计和绝缘材料的隔离来实现输入和输出电路之间的电气隔离。

隔离变压器由输入绕组、输出绕组和铁芯组成。

输入绕组通常与电源相连，输出绕组则与负载相连。

两个绕组之间通过铁芯来传递磁场。

当输入绕组接通电源时，电流会在绕组中产生磁场。

这个磁场通过铁芯传递到输出绕组，从而在输出绕组中产生感应电动势。

隔离变压器的一个重要特点是输入和输出绕组之间没有直接的电气连接，它们只通过磁场进行能量传递。

这种电气隔离的设计可以有效地防止输入和输出之间的电流相互干涉和干扰。

因此，隔离变压器可以将输入电路和输出电路隔离开来，提供更高的安全性。

隔离变压器还有一个重要的功能是提供电压变换。

通过合理设计输入和输出绕组的匝数比例，可以实现输入电压到输出电压的变换。

这种变压器的特点是输入和输出电压可以独立调节，而不会相互影响。

这种特性使得隔离变压器在电力系统中被广泛应用，特别是在需要将高电压变换成低电压或者需要进行电气隔离的场合。

隔离变压器还可以提供电源稳定的功能。

由于输入和输出之间的电气隔离，输入电压的波动不会直接传递到输出电路中。

这种隔离可以保护负载免受输入电压的不稳定影响，提供稳定可靠的电源供应。

隔离变压器还可以提供电磁隔离。

通过电气隔离，隔离变压器可以阻止电磁干扰的传播。

这对于需要保护敏感电子设备和仪器的场合非常重要。

隔离变压器通过电气隔离的设计实现输入和输出电路的隔离，提供安全稳定的电源供应和电压变换功能。

它在电力系统中起着重要的作用，被广泛应用于各种场合。

通过合理设计和使用，可以有效地保护负载和电子设备，提供可靠的电力支持。

隔离变压器参数摘要：I.隔离变压器简介- 隔离变压器的定义和作用- 隔离变压器的分类II.隔离变压器参数- 主要参数及其作用1.额定电压2.额定容量3.工作效率4.绝缘电阻5.耐压强度III.隔离变压器选型- 选型注意事项1.根据使用场景选择参数2.考虑设备兼容性3.注重品牌和质量IV.隔离变压器应用领域- 实际应用案例1.电源隔离2.电气设备防护3.信号隔离4.其他领域应用正文：隔离变压器是一种在电气设备中广泛应用的电源转换装置，它能够将输入电压和输出电压隔离开来，从而起到保护设备和人身安全的作用。

隔离变压器的参数是衡量其性能和质量的重要指标，主要包括额定电压、额定容量、工作效率、绝缘电阻、耐压强度等。

首先，额定电压是指隔离变压器能够稳定工作的输入电压值，它决定了设备的电气性能。

额定容量是指隔离变压器能够承受的最大负载电流，它与设备的功率有关。

工作效率是指隔离变压器将输入电能转换为输出电能的效率，它反映了设备的能源利用率。

绝缘电阻和耐压强度则是衡量隔离变压器绝缘性能的重要参数，它们能够保证设备在正常工作和异常情况下都能够具有良好的绝缘性能。

在选择隔离变压器时，用户需要注意一些事项。

首先要根据实际使用场景选择合适的参数，以保证设备能够稳定工作。

其次要考虑设备的兼容性，确保隔离变压器能够与现有设备和其他电气设备兼容。

最后要注重品牌和质量，选择具有良好口碑和可靠质量保证的品牌产品。

隔离变压器广泛应用于各个领域，如电源隔离、电气设备防护、信号隔离等。

在电源隔离领域，隔离变压器能够有效防止电源波动对设备的影响，保证设备稳定运行。

在电气设备防护领域，隔离变压器能够隔离电源与设备，降低设备故障和人身安全风险。

在信号隔离领域，隔离变压器能够隔离不同电路之间的信号干扰，提高信号质量和系统稳定性。

隔离变压器的工作原理隔离变压器是一种广泛使用的电力设备，主要用于将电能从一个电路传输到另一个电路，同时起到隔离电路和保护电路的作用。

隔离变压器的工作原理基于电磁感应原理和变压器原理，本文将从以下几个方面介绍隔离变压器的工作原理。

一、隔离变压器的基本结构隔离变压器主要由两个磁性材料的线圈和一个磁性铁芯组成。

其中一个线圈称为原线圈，另一个线圈称为副线圈，原线圈和副线圈之间通过磁性铁芯相互连接。

需要注意的是，原线圈和副线圈之间没有物理上的直接电气连接。

二、电磁感应原理隔离变压器的工作原理基于电磁感应原理。

当在原线圈中通以交流电流时，它会在原线圈周围产生一个变化的磁场。

这个磁场会穿透到副线圈中，导致在副线圈中产生电流。

由于原线圈和副线圈之间是通过磁性铁芯连接的，因此磁场能够有效地传递到副线圈中。

三、变压器原理隔离变压器的工作原理也基于变压器原理。

隔离变压器中原线圈和副线圈的匝数一般不同。

通过变压器原理，可以使电压在原线圈和副线圈之间出现变化。

当原线圈中通以高电压的交流电流时，变压器会使副线圈中的电压下降。

同样的，当原线圈中通以低电压的交流电流时，变压器会使副线圈中的电压上升。

四、隔离效应隔离变压器的第一个关键特性是隔离效应。

隔离效应可以使电路中的原线圈和副线圈之间完全隔离，从而防止电流在两个线圈之间直接流动。

这种隔离效应可以有效地降低两个电路之间的电气干扰和交流电源干扰。

五、保护电路隔离变压器的第二个关键特性是保护电路。

由于隔离变压器的隔离效应，如果发生原线圈和副线圈之间的电路故障，比如短路或过载，这种故障不会传递到另一个电路中。

这可以有效地保护电路和维护电路的安全性。

六、应用领域隔离变压器广泛应用于工业、军事、医疗和家用电器领域。

在工业领域，隔离变压器通常用于保护高精度的仪器和设备，从而避免由于电力质量问题引起的电气干扰。

在军事和医疗领域，隔离变压器通常用于保护敏感设备和人员安全。

在家用电器领域，隔离变压器通常用于保护家庭用电器和人员安全。

一、隔离变压器系统（又称医用IT隔离供电系统）在医疗领域的必选性：（IT隔离供电系统，即中性点不接地配电系统）1. 隔离变压器系统因降低了接触电压和电网对地漏电流（有效控制对心脏的直接漏电流），故人身触电危险被降到最小程度。

众所周知，当用电设备对人体心脏直接漏电大于10uA 时，会造成对病人的微电击事故。

而在一般通用建筑中所采用的RCD、ELCB等对地漏电保护开关，其动作响应值是mA级（如：30 mA），远远不能满足医疗领域的需要。

因此，现在国际上对医疗领域中的手术室、ICU、CCU等重要场所通常采用局部“中性点不接地的供电系统”（即“IT系统”或称“隔离电源系统”）供电。

1912年芬兰澄诺灏亚（CNHY）电气控制有限公司通过单相3KV A-10KV A的隔离变压器给这些场所供电，首先就防止了其它供电回路中的漏电流通过接地线窜入手术室、ICU、CCU的医疗电气设备上对病人的安全构成威胁；另外，一旦隔离电源上所接的负载（如各种医疗电气设备）出现对地故障，因对地不能构成回路，只能产生一个很小的容性漏电流，极大地保护了病人免遭漏电流的伤害。

2. 隔离变压器系统在电网负载端出现第一个绝缘故障点时，不会引起电源空开动作（跳闸），保证了供电的连续性。

隔离变压器系统在医疗领域某些场所因对供电持续性要求很高，故设计成两路（甚至三路）电源（接地供电系统）自动切换，以保证这些特殊场所的供电连续性，但如果在负载端出现相对绝缘故障时，故障电流将经过电源中性点对地构成回路，从而形成一个较大的故障电流，使上一级空开或熔断器动作，最终导致供电中断。

而如果在这些特殊场所局部采用IT配电系统时，因其电源中性点不接地，当负载端出现第一点相对地绝缘故障时，因其对地不能构成回路，只会产生一个很小的容性漏电流，对人体不会产生危害，同时也不会导致空开动作，从而保证了手术室供电的连接性。

3. 隔离变压器系统降低了对地漏电流，故提高了防火安全性。
