边坡工程 锚杆

建筑边坡工程技术规范GB 50330-20027.锚杆（索）7一般规定7 . 1 . 1 锚杆（索）为拉力型锚杆，适用于岩质边坡、土质边坡、岩石基坑以及建（构）筑物锚固的设计、施工和试验。

7 . 1 . 2 锚杆使用年限应与所服务的建筑物使用年限相同，其防腐等级也应达到相应的要求。

7 . 1 . 3 永久性锚杆的锚固段不应设置在下列地层中：1 有机质土，淤泥质土；2 液限w L＞50%的土层；3 相对密实度 D r ＜0 . 3 的土层。

7 . 1 . 4 下列情况下宜采用预应力锚杆：1 边坡变形控制要求严格时；2 边坡在施工期稳定性很差时（宜与排桩联合使用）。

7 . 1 . 5 下列情况下锚杆应进行基本试验，并应符合附录 C 的规定：1 采用新工艺、新材料或新技术的锚杆；2 无锚固工程经验的岩土层内的锚杆：3 一级边坡工程的锚杆。

7 . 1 . 6 锚固的型式应根据锚杆锚固段所处部位的岩土层类型、工程特征、锚杆承载力大小、锚杆材料和长度、施工工艺等条件，按附录 D 进行选择。

3.1设计计算7 . 2 . 1 锚杆的轴向拉力标准值和设计值可按下式计算：Nak =Htkcosα( 7 . 2 . 1 - 1 )N a=r Q N ak( 7. 2 . 1 -2) 式中N ak——锚杆轴向拉力标准值（kN）；N a——锚杆轴向拉力设计值（kN）；H t k——锚杆所受水平拉力标准值（kN）；第33 页Sf f确定。

α——锚杆倾角（°）；r Q ——荷载分项系数，可取 1 . 30，当可变荷载较大时应按现行荷载规范7 . 2 . 2 锚杆钢筋截面面积应满足下式的要求：A ≥ r 0 N a （7 . 2 . 2）S2 y式 中 A —— 锚 杆 钢 筋 或 预 应 力 钢 绞 线 截 面 面 积 （m 2）； ε2——苗筋抗拉工作条件系数，永久性锚杆取 0 . 69，临时性锚杆取 0 . 92；r o ——边坡工程重要性系数；f y ， f py ——锚筋或预应力钢绞线抗拉强度设计值（kPa ）。

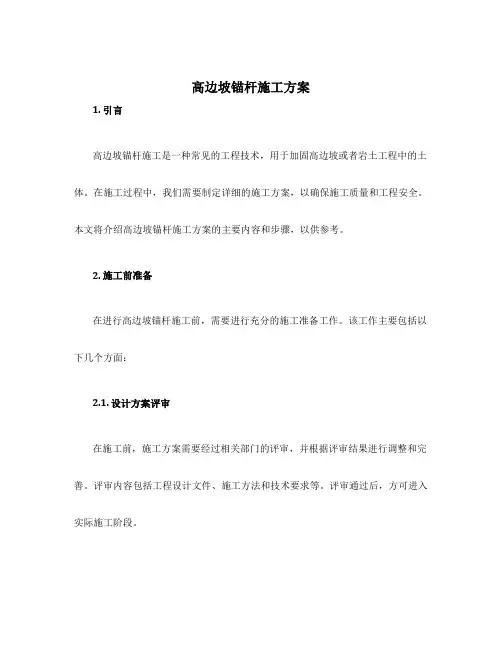

高边坡锚杆施工方案1. 引言高边坡锚杆施工是一种常见的工程技术，用于加固高边坡或者岩土工程中的土体。

在施工过程中，我们需要制定详细的施工方案，以确保施工质量和工程安全。

本文将介绍高边坡锚杆施工方案的主要内容和步骤，以供参考。

2. 施工前准备在进行高边坡锚杆施工前，需要进行充分的施工准备工作。

该工作主要包括以下几个方面：2.1. 设计方案评审在施工前，施工方案需要经过相关部门的评审，并根据评审结果进行调整和完善。

评审内容包括工程设计文件、施工方法和技术要求等。

评审通过后，方可进入实际施工阶段。

2.2. 现场勘测根据设计方案要求，进行现场勘测工作。

勘测内容包括边坡的地质情况、边坡的稳定性分析以及需要施工的锚杆布置等。

勘测结果将为施工方案的制定提供重要的依据。

2.3. 材料准备根据设计方案和施工要求，准备所需的材料和工具。

材料主要包括锚杆、锚杆接头、锚杆套管以及必要的支护材料等。

确保材料的质量和充足性，以避免施工中的材料短缺造成的延误。

2.4. 施工队伍组织组织一支经验丰富的施工队伍，包括施工技术人员和作业人员。

施工队伍应具备相应的资质和技术能力，能够熟练操作施工设备和工具。

3. 施工步骤高边坡锚杆施工一般包括以下几个步骤：3.1. 边坡预开挖对边坡进行预开挖，以便后续进行锚杆的安装和固定。

预开挖的深度和宽度应符合设计要求，并且预开挖面应均匀、光滑，以方便后续的施工作业。

3.2. 锚杆孔钻进根据设计要求，在预开挖的边坡上进行锚杆孔钻进。

锚杆孔的钻进应严格按照设计要求和孔径进行操作，注意孔的位置和方向，并确保钻进孔的垂直度和孔深的准确性。

3.3. 锚杆安装将预先准备好的锚杆安装到孔内。

可根据需要选用不同类型的锚杆，如螺纹钢筋锚杆、预应力锚杆等。

安装时需要注意锚杆的长度和固定方式，同时确保锚杆与孔壁之间的贴合度。

3.4. 锚杆固定安装好锚杆后，进行固定处理。

固定方式一般有灌浆固定、注浆固定和胶结固定等。

选择合适的固定方式需要根据边坡的地质条件和设计要求来确定。

一、一般要求1、破碎且不平整的边坡，必须将松散的浮石和岩渣清除，用浆砌片石填补空洞，对坡面缝隙进行封闭处理。

边坡修整后平整、密实2、边坡开挖和钻孔过程中，对岩性及构造进行编录和综合分析，与设计相比出入较大时，报监理工程师审批。

3、修整边坡的弃渣应按有关规定堆放，不得污染环境。

4、浇筑混凝土时，模板应加支撑固定。

二、锚杆框架施工1、锚杆框架施工工序见图锚杆框架施工工序2、施工要点（1）锚孔位置及框架精确定位，并挖出竖梁、横梁肋轮廓，坡面必须刻槽，深度满足设计要求。

（2）锚孔钻进应采用无水干钻，以防因钻孔施工使坡体地质条件恶化。

（3）钻孔过程应有专人负责，对地质情况及钻进情况详细记录，如与设计不符，须立即停钻并及时反馈、采取措施。

（4）钻孔结束后用高压风进行清孔，孔壁不得有粘土或粉砂。

（5）框架模板拼装要平整、严密，净空尺寸要准确，符合设计要求。

模板表面应刷隔离剂，便于脱模。

浇注混凝土时，模板应加支撑固定。

（6）框架应分片施工，每片由2〜3根立柱及其横梁、顶梁组成。

相邻框架接触处应预留2cm 宽的伸缩缝，用与框架端头尺寸一致的浸沥青木板填塞。

3、质量控制要点和监理要点（1）孔位、孔径和倾角等符合设计要求。

孔距允许偏差±50mm，孔口高程土 100mm。

（2）锚杆框架外观顺直、美观、无麻面，混凝土强度符合设计要求。

（3）钢筋制作与安装符合《公路桥涵施工技术规范》(JTJ041-2000)的规定。

（4）检查施工记录，查锚杆轴线误差±3°。

（5）检测锚索(杆)拉拔力和长度。

三、预应力锚索(锚杆)1、施工工序见图预应力锚索(锚杆)2、施工要点（1）设计锚固工程坡面开挖成形，并经验收合格。

（2）施工作业前，应进行预应力锚索(杆)的基本试验，确定锚固参数后，方可进行施工作业。

（3）测量放样，将锚孔位置准确测放在边坡上，并明显标识。

（4）造孔。

①根据锚固地层类型、孔径、深度及施工场地等条件选择钻孔设备。

护坡锚杆施工方案一、施工背景在土壤边坡、岩坡、崖壁等坡体的护理工程中，为了防止坡面受到外力的破坏和保证坡体的稳定性，通常会采用护坡锚杆进行加固。

护坡锚杆是一种通过预应力作用将锚杆与地下体固定在一起的加固方法，具有结构简单、施工方便等优点。

本文将介绍护坡锚杆的施工方案。

二、施工原则护坡锚杆施工应遵循以下原则：1.安全第一：施工过程中要严格遵守施工安全规范，确保施工人员的人身安全。

2.科学施工：施工应根据实地勘察结果和设计要求，合理选择材料和施工工艺，并根据实际情况进行调整。

3.质量第一：施工要做到精益求精，严格按照设计要求进行施工，确保项目质量。

4.节约资源：在施工过程中，合理利用资源，降低施工成本，减少对环境的影响。

三、施工步骤护坡锚杆的施工步骤如下：步骤一：现场准备1.对施工现场进行清理，确保施工区域的整洁。

2.在施工区域划定出施工场地，并进行围挡设置，确保安全。

步骤二：钻孔施工1.根据设计要求，在护坡位置进行钻孔，钻孔直径和钻孔深度根据设计要求进行确定。

2.采用合适的钻机进行钻孔，保证钻孔的垂直度和直径的控制。

3.钻孔过程中，要及时清除钻孔中的土屑和岩屑，保证钻孔的质量。

步骤三：灌注固结液1.在钻孔完成后，使用专用设备将固结液注入到钻孔中。

2.注入固结液时，要控制注入速度和压力，确保固结液能够充分填充钻孔，提高地基的承载力。

3.注入固结液后，按照设计要求进行固化时间的控制。

步骤四：安装锚杆1.在固结液固化后，开始进行锚杆的安装。

2.根据设计要求，选择合适的锚杆进行安装，锚杆的长度和直径应根据设计要求进行选择。

3.锚杆安装过程中，要保证锚杆与固结液的充分粘结，确保锚杆的稳固性。

步骤五：锚固1.在锚杆安装完成后，进行锚固工作。

2.采用专用设备对锚杆进行预紧，使锚杆产生预应力。

3.锚固工作完成后，进行锚杆的验收，确保锚杆的质量。

四、施工注意事项1.施工过程中要严格按照设计要求进行施工，不得擅自调整材料和工艺。

锚杆(喷锚)挡墙支护边坡工程质量技术要点一、参考标准《建筑边坡工程技术规范GB50330-2002》《锚杆喷射混凝土支护技术规范GB50086-2001》《建筑地基基础设计规范GB50007-2002》《建筑地基基础设计规范DBJ50-047-2006》《重庆市建设领域限制、禁止使用落后技术通告（第五号）》二、名词解释1.永久性边坡：使用年限超过2年的边坡。

2.锚杆挡墙支护：由锚杆（索）、立柱和面板组成的支护。

3.锚喷支护：由锚杆和喷射混凝土面板组成的支护。

4.喷射混凝土：利用压缩空气或其他动力，将按一定配比拌制的混凝土混合物沿管路输送至喷头处，以较高速度垂直喷射于受喷面，依赖喷射过程中水泥与骨料的连续撞击，压密而形成的一种混凝土。

三、锚杆边坡一般要求1.边坡工程应设泄水孔，泄水孔边长或直径不宜小于100mm，外倾坡度不宜小于5%；间距宜为2～3m，并宜按梅花型布置。

最下一排泄水孔应高于地面或排水沟底面不小于200mm。

在地下水较多或有大股水流处，泄水孔应加密。

2.在泄水孔进水侧应设置反滤层或反滤包。

反滤层厚度不应小于500mm，反滤包尺寸不应小于500mm×500mm×500mm；反滤层顶部和底部应设厚度不小于300mm的粘土隔水层。

3.作支护用的岩石锚杆，锚杆直径D不宜小于100mm；作防护用的锚杆，其直径D可小于100mm，但不应小于50mm。

4.下列情况下锚杆应进行基本试验，并应符合“五、相关试验”之规定：①采用新工艺、新材料或新技术的锚杆；②无锚固工程经验的岩土层内的锚杆；③一级边坡工程的锚杆。

5.灌浆材料性能应符合下列规定：①水泥宜使用普通硅酸盐水泥，必要时可采用抗硫酸盐水泥，其强度不应低于42.5MPa；②砂的含泥量按重量计不得大于3%，砂中云母、有机物、硫化物和硫酸盐等有害物质的含量按重量计不得大于1%；③浆体材料28d的无侧限抗压强度，用于全粘结锚杆时不应低于25MPa,用于锚索时不应低于30MPa。

边坡支护工程锚杆支护施工方案施工方案本文介绍边坡支护工程锚杆支护施工方案。

在施工过程中，需要注意锚杆的构造要求、工艺流程和操作工艺。

首先，锚杆采用HRB335级Φ22钢筋，长度从8.2～10米。

锚杆上下排垂直间距为1米，水平间距也为1米。

锚杆倾角为12.5°。

锚杆锚固体采用水泥砂浆，其强度等级不宜低于M10.喷射混凝土厚度为10cm，钢筋网片φ10@100mm×100mm。

注浆压力为0.6Mpa，根据具体情况压力可适当提高。

其次，施工工艺流程包括锚杆施工和喷射混凝土面层施工。

在锚杆施工中，需要进行土方开挖、修整边壁、测量、放线、钻孔、插锚杆、压力灌浆养护、裸露主筋除锈以及上横梁等步骤。

在喷射混凝土面层施工中，需要进行立面子整、焊接钢筋网片、干配混凝土料、喷射混凝土作业以及混凝土面层养护等步骤。

最后，操作工艺包括边坡开挖、钻孔与锚杆制作和注浆。

在边坡开挖中，需要按设计规定分层、分段开挖，做到随时开挖、随时支护、随时喷混凝土。

在钻孔与锚杆制作中，需要保证钻孔位置正确，防止高低参差不齐和相互交错。

在注浆中，需要检查注浆管有无破裂和堵塞，接口处要牢固，防止注浆压力加大时开裂跑浆。

注浆前要用水引路、润湿输浆管道；灌浆后要及时清洗输浆管道、灌浆设备；灌浆后自然养护不少于7天。

本工程施工应符合国家相关法律法规和行业标准，严格按照设计文件和施工方案进行施工。

2）安全教育：施工前必须进行安全教育和培训，确保施工人员了解施工安全规定和操作规程。

3）安全防护：施工现场应设置明显的安全警示标志和安全防护设施，施工人员必须佩戴安全防护用品。

2、施工安全措施1）钢筋网片应固定在边坡壁上，并符合规定的保护层厚度的要求，以避免钢筋移动。

2）喷射混凝土的配合比应按设计要求通过试验确定，且喷射前应对机械设备、风、水和电路进行全面检查及试运转。

3）在喷射混凝土时，喷头与受喷面的距离宜控制在0.8-1.5m范围内，射流方向垂直指向喷射面。

边坡锚杆支护施工方案边坡是指山体侧面的斜坡，对于边坡稳定性的维护是防止山体滑坡、崩塌的重要措施之一。

边坡锚杆支护技术是一种有效的边坡加固措施，通过在边坡中钻孔固定锚杆，并与边坡土体形成一个稳定的整体，以增加边坡的抗滑稳定能力。

下面是一个关于边坡锚杆支护施工方案的700字的介绍：1. 工程概况本工程位于某山区，地势陡峭，存在一定的边坡稳定性问题。

边坡面积为500平方米，坡高30米，坡度约60度。

施工期间需同时考虑安全、效率与质量。

2. 工程准备（1）组建专业施工队伍，包括项目经理、技术负责人、施工人员等。

（2）准备施工设备，包括钻机、锚杆、注浆设备等。

（3）根据现场具体情况进行勘察和测量，制定详细的施工方案。

3. 施工步骤（1）钻孔：根据设计要求，在边坡中预先钻孔，距离、深度和角度应符合设计要求。

（2）锚杆安装：将预先制作好的锚杆通过钻孔安装到位，同时进行现场检测和调整，确保锚杆的质量和精度。

（3）注浆：在锚杆孔中注入专用浆液，以增加锚杆与边坡土体的联系，提高整体的稳定性。

（4）锚杆张拉：在注浆固化后，进行锚杆的张拉，使其紧密固定在边坡土体中。

（5）保护措施：在施工完成后，对锚杆进行保护，防止外界因素对锚杆的损害。

4. 安全保障（1）施工过程中必须严格按照相关规程和操作规范进行，确保施工人员的安全。

（2）采取必要的安全警示措施，如设置安全帽、安全绳等，确保工地安全。

（3）对施工现场进行定期检查和巡视，及时发现和处理问题，确保施工质量和安全。

5. 环境保护（1）在施工过程中，要合理利用现有资源，减少对环境的破坏。

（2）对施工现场的渣土、废弃材料等进行分类处理，做到资源回收利用。

（3）采取必要的防尘措施，减少施工对周边环境的污染。

综上所述，边坡锚杆支护施工方案按照钻孔、锚杆安装、注浆、锚杆张拉和保护措施等步骤进行，并加强安全保障和环境保护。

通过科学的施工方案和措施，可以提高边坡的稳定性，保障工程的质量和安全。

锚杆工程专项施工方案一、工程概况锚杆是一种常见的地下支护工法，广泛应用于基础工程、边坡防护和隧道支护等领域。

锚杆工程是指通过在土体中埋设锚杆，并通过预张力或自重使其牢固地连结在土体中，以达到加固地基、防止边坡滑坡和支护隧道等目的的一种工程。

本工程施工方案主要针对在边坡防护中应用的锚杆工程进行详细阐述。

二、施工前准备1. 工程前期勘察设计：在进行锚杆工程之前，需要进行详细的勘察设计工作，包括边坡的地质情况、坡度、坡面形态、降水情况等，以及确定需要进行支护的范围和数量。

同时需要设计合理的锚杆布设方案和预置锚点位置。

2. 材料准备：在进行施工前，需要准备好各种施工所需的材料，包括锚杆、锚具、预应力钢筋、注浆材料等。

材料的选择应符合设计要求，并且需要检查材料的质量和规格是否合格。

3. 施工机具准备：需要准备各种施工机具和设备，包括钻机、液压预应力设备、注浆泵等，确保施工机具的完好性和正常使用。

4. 安全防护准备：在进行施工前需要做好安全防护工作，包括设置警示标识、绳网围挡、施工通道和疏散通道等，确保施工现场的安全。

5. 施工组织设计：需要根据实际情况进行施工组织设计，包括人员分工、施工工艺和施工流程等，制定详细的施工方案和应急预案。

三、施工工艺1. 钻孔：根据设计要求确定锚杆的孔径和孔距，采用钻机进行钻孔作业，保证孔洞的直径和深度符合设计要求。

2. 安装锚杆：将预应力钢筋插入孔洞中，并将锚杆插入钢筋中，然后用液压预应力设备对锚杆施加预应力，保证锚杆牢固地固定在土体中。

3. 注浆：将注浆材料通过注浆泵注入孔洞中，充分填满孔洞并与土体形成一体，确保锚杆与土体的连接牢固。

4. 锚杆布设：根据设计要求和实际情况，合理布设锚杆，保证锚杆的布设密度和范围符合设计要求。

5. 监测调整：在施工过程中需要对锚杆的预应力和固结效果进行监测和调整，确保施工质量和效果。

四、施工注意事项1. 地质勘察：在进行锚杆工程之前需要对边坡的地质情况进行详细的勘察，确保对地质情况的了解和掌握符合实际情况。

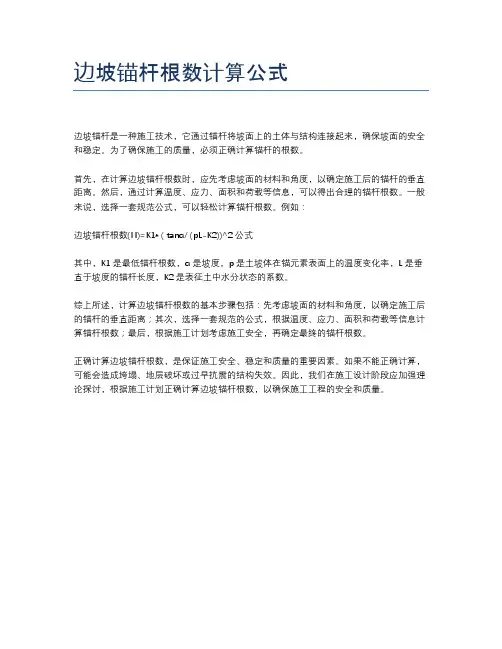

边坡锚杆根数计算公式
边坡锚杆是一种施工技术，它通过锚杆将坡面上的土体与结构连接起来，确保坡面的安全和稳定。

为了确保施工的质量，必须正确计算锚杆的根数。

首先，在计算边坡锚杆根数时，应先考虑坡面的材料和角度，以确定施工后的锚杆的垂直距离。

然后，通过计算温度、应力、面积和荷载等信息，可以得出合理的锚杆根数。

一般来说，选择一套规范公式，可以轻松计算锚杆根数。

例如：
边坡锚杆根数(N)=K1* ( tanα/ (pL-K2))^2公式
其中，K1是最低锚杆根数，α是坡度，p是土坡体在锚元素表面上的温度变化率，L是垂直于坡度的锚杆长度，K2是表征土中水分状态的系数。

综上所述，计算边坡锚杆根数的基本步骤包括：先考虑坡面的材料和角度，以确定施工后的锚杆的垂直距离；其次，选择一套规范的公式，根据温度、应力、面积和荷载等信息计算锚杆根数；最后，根据施工计划考虑施工安全，再确定最终的锚杆根数。

正确计算边坡锚杆根数，是保证施工安全、稳定和质量的重要因素。

如果不能正确计算，可能会造成垮塌、地层破坏或过早抗震的结构失效。

因此，我们在施工设计阶段应加强理论探讨，根据施工计划正确计算边坡锚杆根数，以确保施工工程的安全和质量。
