光纤光栅传感器技术指标光纤光栅传感器是一种基于光纤光栅原理的传感器,通过测量光纤光栅的光谱特性变化来实现对环境参数的监测和测量。
光纤光栅传感器具有高灵敏度、高分辨率、抗电磁干扰等优点,在工业、航空航天、能源等领域有着广泛的应用。
1. 分辨率光纤光栅传感器的分辨率是指传感器能够分辨出的最小参数变化。
通常用波长分辨率来表示,单位为纳米。
分辨率越高,传感器能够检测到更小的参数变化,具有更高的精度。
2. 灵敏度光纤光栅传感器的灵敏度是指传感器输出信号对参数变化的响应程度。
灵敏度越高,传感器能够对参数变化产生更大的信号响应,具有更好的测量能力。
3. 动态范围光纤光栅传感器的动态范围是指传感器能够测量的参数范围。
传感器的动态范围应该能够覆盖实际应用中可能出现的参数变化范围,以保证测量结果的准确性。
4. 响应时间光纤光栅传感器的响应时间是指传感器对参数变化的响应速度。
响应时间短的传感器能够及时捕捉到参数变化,并及时输出相应的信号。
5. 温度稳定性光纤光栅传感器的温度稳定性是指传感器在不同温度条件下测量结果的稳定性。
传感器的温度稳定性应该能够适应实际应用环境中的温度变化,以保证测量结果的准确性和可靠性。
6. 抗电磁干扰能力光纤光栅传感器应具备良好的抗电磁干扰能力,以保证传感器在电磁干扰环境下的正常工作。
传感器应能够有效屏蔽外界电磁干扰,并输出准确可靠的测量结果。
7. 可靠性光纤光栅传感器的可靠性是指传感器在长时间工作状态下的稳定性和可靠性。
传感器应具备良好的抗老化能力,能够长期稳定地工作,以保证测量结果的准确性和稳定性。
8. 环境适应性光纤光栅传感器应具备良好的环境适应性,能够适应不同环境条件下的工作要求。
传感器应具备良好的防水、防尘、耐腐蚀等性能,以保证传感器在恶劣环境中的正常工作。
9. 尺寸和重量光纤光栅传感器应具备小尺寸和轻量化的特点,以便于安装和集成到各种应用设备中。
10. 成本效益光纤光栅传感器的成本效益是指传感器在实际应用中所带来的经济效益和性价比。
光纤布拉格光栅传感器测量温度和应变的原理光纤布拉格光栅传感器,简称FBG传感器,这可是个神奇的东西哦!它不仅可以测量温度,还能测量应变,简直就是个万能的小助手。
今天,我就来给大家聊聊这个神奇的小家伙是怎么工作的,让我们一起揭开它的神秘面纱吧!我们来了解一下FBG传感器的基本结构。
它是由一系列周期性折射率不同的光纤组成的,这些光纤就像一根根细细的琴弦,当光线通过它们时,会发生折射现象。
而这种折射现象正是FBG传感器测量温度和应变的关键所在。
FBG传感器是如何测量温度的呢?其实,这就要靠那些神奇的光纤了。
当阳光或者光源照射到光纤上时,光纤中的原子会吸收一部分光线,使得光线在光纤内部发生反射。
而反射回来的光线经过多次反射后,最终到达了FBG传感器的检测器。
检测器会根据反射光线的强度和时间变化来计算出光纤的温度。
是不是很厉害啊!我们再来聊聊FBG传感器是如何测量应变的。
其实,这也是利用了光纤的折射现象。
当FBG传感器受到外力作用时,光纤会发生形变,从而导致折射光线的变化。
而这种变化又被检测器捕捉到,从而计算出了应变的大小。
是不是感觉FBG传感器就像一个神奇的变形金刚一样,可以感知到周围的变化呢!FBG传感器有哪些应用呢?其实,它的应用范围非常广泛。
在建筑行业中,它可以用来检测混凝土的结构变化;在医疗行业中,它可以用来监测人体的生理指标;在汽车制造行业中,它可以用来检测车身的变形情况。
只要有需要测量温度和应变的地方,FBG传感器都可以派上用场哦!当然啦,虽然FBG传感器非常神奇,但它也有一些局限性。
比如说,它的灵敏度有限,不能用来检测非常微小的应变;而且,它的精度也有一定的误差。
随着科技的发展,相信这些问题都会得到解决的。
今天关于光纤布拉格光栅传感器测量温度和应变的原理就给大家介绍到这里了。
希望对大家有所帮助哦!下次再见啦!。
2024年光纤光栅传感器市场发展现状摘要光纤光栅传感器是一种基于光纤光栅技术的传感器,通过对光纤光栅进行测量和分析,实现对温度、应变、压力等物理量的传感和监测。
本文分析了光纤光栅传感器的市场发展现状,包括技术进展、应用领域和市场规模等方面,并对未来的发展趋势进行展望。
1. 引言光纤光栅传感器是一种基于光纤光栅技术的传感器,具有高灵敏度、抗干扰能力强、体积小等优点,在工业、医疗、航空航天等领域有广泛的应用。
近年来,随着技术的不断进步和需求的增加,光纤光栅传感器市场也呈现出快速发展的态势。
2. 技术进展光纤光栅传感器技术在过去几十年中取得了长足的发展。
最早的光纤光栅传感器采用单点传感的方式,只能实现对单个物理量的监测。
随着技术的进步,现在的光纤光栅传感器可以实现对多个物理量的同时监测,并且具有更高的精度和灵敏度。
另外,随着微纳制造技术的发展,光纤光栅传感器的体积也不断减小,尺寸更加紧凑,便于在复杂环境中的安装和应用。
此外,光纤光栅传感器还与其他传感技术结合,如惯性导航、无线通信等,提高了其在实际应用中的性能和功能。
3. 应用领域光纤光栅传感器在众多领域中都有着广泛的应用。
其中,工业领域是其主要应用领域之一。
工业中的光纤光栅传感器主要应用于温度、压力、应变等物理量的监测和控制。
另外,光纤光栅传感器在医疗领域也有重要的应用,如生物医学传感、病情监测等方面。
此外,光纤光栅传感器在航空航天、海洋工程、能源领域等也有广泛的应用。
例如,在航空航天领域,光纤光栅传感器可以用于飞行器结构的监测和故障诊断,提高飞行安全性。
在海洋工程领域,光纤光栅传感器可以实现对海水温度、压力等参数的监测,为海洋资源开发和环境保护提供数据支持。
4. 市场规模光纤光栅传感器市场在过去几年中呈现出快速增长的趋势。
根据市场研究机构的数据显示,全球光纤光栅传感器市场规模从2015年的约10亿美元增长到2020年的约20亿美元,年复合增长率超过10%。
光纤光栅传感器的工作原理
光纤光栅传感器是一种利用光纤中的光栅结构来感知物理量的传感器。
其工作原理可以分为两个主要过程:光栅反射和光纤衍射。
在光栅反射过程中,光栅根据物理量的变化而发生形变。
当物理量作用于光栅时,光栅的周期将发生变化,导致入射光的反射光谱发生偏移。
光纤光栅传感器采用光栅的反射光谱特性来检测物理量的变化。
在光纤衍射过程中,入射光通过光栅后会发生衍射现象。
光栅栅条的周期性结构将入射光分散成一系列特定角度的衍射光。
当物理量作用于光栅时,光栅的周期性结构发生变化,从而导致衍射光的角度发生偏移。
通过检测衍射光的角度变化,可以获得物理量的信息。
综上所述,光纤光栅传感器利用光栅的反射光谱和光纤的衍射现象来感知物理量的变化。
其中,光栅反射过程利用反射光谱的偏移来检测物理量的变化,而光纤衍射过程则利用衍射光的角度变化来获取物理量的信息。

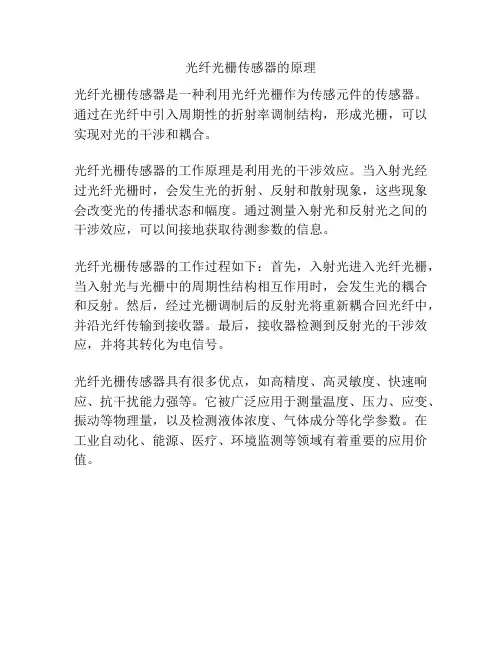

光纤光栅传感器的原理
光纤光栅传感器是一种利用光纤光栅作为传感元件的传感器。
通过在光纤中引入周期性的折射率调制结构,形成光栅,可以实现对光的干涉和耦合。
光纤光栅传感器的工作原理是利用光的干涉效应。
当入射光经过光纤光栅时,会发生光的折射、反射和散射现象,这些现象会改变光的传播状态和幅度。
通过测量入射光和反射光之间的干涉效应,可以间接地获取待测参数的信息。
光纤光栅传感器的工作过程如下:首先,入射光进入光纤光栅,当入射光与光栅中的周期性结构相互作用时,会发生光的耦合和反射。
然后,经过光栅调制后的反射光将重新耦合回光纤中,并沿光纤传输到接收器。
最后,接收器检测到反射光的干涉效应,并将其转化为电信号。
光纤光栅传感器具有很多优点,如高精度、高灵敏度、快速响应、抗干扰能力强等。
它被广泛应用于测量温度、压力、应变、振动等物理量,以及检测液体浓度、气体成分等化学参数。
在工业自动化、能源、医疗、环境监测等领域有着重要的应用价值。
光纤光栅传感器概述光纤光栅传感器是一种基于光纤传输和光栅技术的传感器。
它利用光栅的特性来测量光纤中的光信号,从而实现对物理量的测量和监测。
光纤光栅传感器具有高精度、长寿命、抗干扰等特点,在许多领域中广泛应用。
工作原理光纤光栅传感器的工作原理基于布拉格光栅的特性。
布拉格光栅是一种光学衍射结构,它由一系列等间距的折射率变化区域组成。
当入射光波与光栅相互作用时,会发生光衍射现象。
根据不同的入射角度和波长,只有特定的波长会在特定的入射角度下被反射回来。
这个特定波长就是布拉格波长。
在光纤光栅传感器中,通过将光纤中一段长度的折射率周期性变化,形成一个布拉格光栅。
当光信号从光纤中传输经过光栅区域时,会发生衍射现象,反射出特定波长的光信号。
通过测量这个特定波长的光信号的强度变化,可以得到物理量的信息。
应用领域光纤光栅传感器在许多领域中得到广泛应用。
以下是一些典型的应用领域:1. 温度测量:光纤光栅传感器可以通过测量光栅中的布拉格波长随温度的变化来实现温度的测量。
这种传感器具有高精度、快速响应等优点,在工业过程控制、环境监测等方面应用广泛。
2. 应变测量:光纤光栅传感器可以通过测量光纤中的布拉格波长随应变的变化来实现应变的测量。
由于光纤的柔性和高强度特性,这种传感器在结构健康监测、材料力学测试等领域中具有广泛的应用前景。
3. 液位测量:光纤光栅传感器可以通过测量光栅中的布拉格波长随液位的变化来实现液位的测量。
这种传感器具有高灵敏度、非接触式测量等优点,适用于液体储罐、水池等液位监测场景。
4. 压力测量:光纤光栅传感器可以通过测量光栅中的布拉格波长随压力的变化来实现压力的测量。
这种传感器具有高精度、快速响应等优点,适用于工业流体控制、汽车发动机监测等领域。
总结光纤光栅传感器是一种基于光纤传输和光栅技术的传感器,利用光栅的特性来测量光纤中的光信号,实现对物理量的测量和监测。
它具有高精度、长寿命、抗干扰等优点,在温度测量、应变测量、液位测量、压力测量等领域中得到广泛应用。
光纤光栅温度传感器原理及应用嘿,朋友们!今天咱来聊聊光纤光栅温度传感器,这玩意儿可神奇啦!你看啊,这光纤光栅温度传感器就像是一个超级敏感的小侦探。
它是咋工作的呢?简单来说,就是利用了光纤光栅对温度变化特别敏感的特性。
就好比人对自己喜欢的东西特别在意一样,温度一变,它立马就能察觉到。
想象一下,在一些高温或者低温的环境里,普通的传感器可能就有点扛不住啦,但光纤光栅温度传感器可不一样,它就像个顽强的小强,啥恶劣环境都能应对自如。
它能在各种复杂的场景中准确地测量温度,是不是很厉害?那它都能用在啥地方呢?这可多了去了!比如说在工业领域,那些大型的机器设备运行的时候,温度可是个关键指标啊,有了它就能随时监控温度,确保设备正常运行,这就像给机器请了个专门的健康顾问。
还有啊,在一些科研实验中,要求温度测量得特别精确,这时候光纤光栅温度传感器就派上大用场了,它能提供超级准确的数据,帮助科学家们取得更好的研究成果,那可真是功不可没呀!在日常生活中,它也能发挥作用呢。
比如说在一些特殊的场合,像博物馆啊,对温度要求很高,它就能帮忙把温度控制得恰到好处,保护那些珍贵的文物。
它就像是一个默默守护的卫士,不声不响地做着重要的工作。
而且啊,它还有个很大的优点,就是不容易受到干扰。
不像有些传感器,稍微有点干扰就不准确了。
它可稳定啦,就像一座稳稳的山。
咱再来说说它的安装和使用。
其实也不难啦,只要按照说明书一步一步来,一般人也能搞定。
不过可得细心点哦,毕竟这是个高科技的玩意儿。
总之呢,光纤光栅温度传感器真的是个很了不起的发明。
它让我们对温度的测量和控制变得更加容易和准确。
有了它,我们的生活和工作都变得更加安全和可靠啦!它就像一把神奇的钥匙,打开了温度测量的新世界大门,让我们能更好地了解和掌控周围的世界。
难道不是吗?。
一、实验目的本次实验旨在了解光纤光栅传感技术的基本原理、工作过程以及其在实际应用中的重要性。
通过实验,掌握光纤光栅传感器的制作方法、传感特性以及传感信号的处理技术,为后续研究光纤光栅传感器在相关领域的应用打下基础。
二、实验原理光纤光栅传感器是一种基于光纤布拉格光栅(FBG)原理的新型传感器。
当外界物理量(如温度、应变、压力等)作用于光纤光栅时,光栅的布拉格波长会发生相应的变化,从而实现物理量的测量。
三、实验仪器与材料1. 光纤光栅传感器实验装置2. 光纤光谱分析仪3. 恒温水浴箱4. 拉伸机5. 氧化铝薄膜四、实验步骤1. 光纤光栅传感器的制作(1)将一根单模光纤切割成一定长度,并利用氧化铝薄膜对光纤进行腐蚀,形成光纤光栅。
(2)将制作好的光纤光栅固定在实验装置上,并进行封装。
2. 温度传感实验(1)将光纤光栅传感器放入恒温水浴箱中,分别设置不同的温度,记录光纤光谱分析仪输出的布拉格波长。
(2)分析温度与布拉格波长之间的关系,绘制温度-波长曲线。
3. 应变传感实验(1)将光纤光栅传感器连接到拉伸机上,施加不同大小的应变,记录光纤光谱分析仪输出的布拉格波长。
(2)分析应变与布拉格波长之间的关系,绘制应变-波长曲线。
五、实验结果与分析1. 温度传感实验实验结果显示,随着温度的升高,光纤光栅传感器的布拉格波长发生蓝移,且蓝移量与温度呈线性关系。
通过拟合曲线,得到温度-波长关系式:$$\Delta\lambda = aT + b$$其中,$\Delta\lambda$为布拉格波长变化量,$T$为温度,$a$和$b$为拟合参数。
2. 应变传感实验实验结果显示,随着应变的增大,光纤光栅传感器的布拉格波长发生红移,且红移量与应变呈线性关系。
通过拟合曲线,得到应变-波长关系式:$$\Delta\lambda = c\epsilon + d$$其中,$\Delta\lambda$为布拉格波长变化量,$\epsilon$为应变,$c$和$d$为拟合参数。
光纤光栅传感器的工作原理和应用实例一、本文概述光纤光栅传感器作为一种先进的光学传感器,近年来在多个领域中都得到了广泛的应用。
本文旨在全面介绍光纤光栅传感器的工作原理及其在各领域中的应用实例。
我们将详细阐述光纤光栅传感器的基本原理,包括其结构、光学特性以及如何实现传感功能。
接着,我们将通过一系列应用实例,展示光纤光栅传感器在结构健康监测、温度测量、压力传感以及安全防护等领域的实际应用。
通过本文的阅读,读者将能够对光纤光栅传感器有一个全面深入的了解,并理解其在现代科技中的重要地位。
二、光纤光栅传感器的基本概念和原理光纤光栅传感器,也被称为光纤布拉格光栅(Fiber Bragg Grating, FBG)传感器,是一种基于光纤光栅技术的传感元件。
其基本概念源于光纤中的光栅效应,即当光在光纤中传播时,遇到周期性折射率变化的结构(即光栅),会发生特定波长的反射或透射。
光纤光栅传感器的工作原理基于光纤中的光栅对光的反射作用。
在制造过程中,通过在光纤芯部形成周期性的折射率变化,即形成光栅,当入射光满足布拉格条件时,即入射光的波长等于光栅周期的两倍与光纤有效折射率的乘积时,该波长的光将被反射回来。
当外界环境(如温度、压力、应变等)发生变化时,光纤光栅的周期或折射率会发生变化,从而改变反射光的波长,通过对这些波长变化的检测和分析,就可以实现对环境参数的测量。
光纤光栅传感器具有许多独特的优点,如抗电磁干扰、灵敏度高、测量范围大、响应速度快、能够实现分布式测量等。
这使得它在许多领域,如结构健康监测、航空航天、石油化工、环境监测、医疗设备、智能交通等,都有广泛的应用前景。
光纤光栅传感器的工作原理决定了其可以通过测量光栅反射光的波长变化来感知外界环境的变化。
因此,在实际应用中,通常需要将光纤光栅传感器与光谱分析仪、解调器等设备配合使用,以实现对环境参数的精确测量。
光纤光栅传感器的基本概念和原理为其在各种应用场景中的广泛应用提供了坚实的基础。
光纤光栅传感器标准光纤光栅传感器是一种利用光纤光栅技术进行测量的传感器,它能够实现对物体形变、温度、应力等参数的高精度测量。
在各种工业领域和科学研究中都有着广泛的应用。
为了确保光纤光栅传感器的性能和测量精度,制定了一系列的标准来规范其设计、制造和使用。
本文将对光纤光栅传感器标准进行详细介绍。
首先,光纤光栅传感器的标准主要包括了性能要求、测试方法、标定程序、安装和使用规范等内容。
在性能要求方面,标准规定了光纤光栅传感器在不同工作条件下的灵敏度、分辨率、线性度、稳定性等指标的要求。
而测试方法则包括了对这些性能指标的具体测试方法和步骤。
标定程序则规定了光纤光栅传感器在出厂前和使用过程中的标定要求和程序。
安装和使用规范则规定了光纤光栅传感器在安装和使用过程中需要遵循的规范和注意事项。
其次,光纤光栅传感器标准的制定对于推动行业发展和产品质量提升起着重要作用。
通过制定统一的标准,可以确保不同厂家生产的光纤光栅传感器具有相似的性能和可靠性,方便用户进行选择和使用。
同时,标准也可以促进技术研发和创新,推动光纤光栅传感器技术的进步和应用领域的拓展。
此外,标准的制定还可以提高产品质量,降低产品故障率,减少因为产品质量问题带来的经济损失。
最后,光纤光栅传感器标准的实施需要行业各方的共同努力。
制定标准需要依据国际标准和国家法律法规,充分考虑行业实际和技术发展趋势,制定出科学合理的标准内容和要求。
而标准的实施需要各厂家严格遵守,确保产品符合标准要求。
同时,用户在选择和使用光纤光栅传感器时也需要遵循标准的要求,合理选择产品、正确安装和使用产品,以确保产品的性能和使用寿命。
总之,光纤光栅传感器标准的制定和实施对于提高产品质量、促进技术创新和行业发展具有重要意义。
希望通过各方的共同努力,能够制定出更加科学合理和实用的标准,推动光纤光栅传感器行业的健康发展。
光纤光栅传感器原理
光纤光栅传感器是一种利用光栅原理进行测量的传感器,它通过光栅的衍射效
应实现对光信号的测量和传感。
光纤光栅传感器的原理主要包括光栅的形成、入射光信号的衍射效应和信号测量三个方面。
首先,光栅的形成是光纤光栅传感器原理的基础。
光栅是通过在光纤中引入周
期性折射率变化而形成的,这种周期性折射率变化可以通过光栅制备技术实现,常见的制备方法包括光刻、干涉曝光等。
光栅的形成使得光信号在光纤中发生衍射,从而实现对光信号的测量和传感。
其次,入射光信号的衍射效应是光纤光栅传感器原理的关键。
当光信号进入光
栅时,光信号会受到光栅周期性折射率变化的影响,发生衍射现象。
这种衍射效应会使得光信号在光栅中形成衍射波,从而产生衍射光谱。
衍射光谱的特征与光栅的周期、折射率变化等参数密切相关,可以通过分析衍射光谱实现对光信号的测量和传感。
最后,信号测量是光纤光栅传感器原理的实现方式。
通过对衍射光谱进行分析,可以得到光信号的频率、强度、相位等信息,从而实现对光信号的测量和传感。
常见的信号测量方法包括光谱分析、频率测量、干涉测量等,这些方法可以实现对光信号的高精度测量和传感。
综上所述,光纤光栅传感器原理是基于光栅的衍射效应实现对光信号的测量和
传感。
通过光栅的形成、入射光信号的衍射效应和信号测量三个方面的原理,可以实现对光信号的高精度测量和传感,具有重要的应用价值。
在光通信、光传感、光谱分析等领域有着广泛的应用前景。
光纤光栅传感器[1]光纤光栅传感器可以实现对温度、应变等物理量的直接测量。
由于光纤光栅波长对温度与应变同时敏感,即温度与应变同时引起光纤光栅耦合波长移动,使得通过测量光纤光栅耦合波长移动无法对温度与应变加以区分。
因此,解决交叉敏感问题,实现温度和应力的区分测量是传感器实用化的前提。
通过一定的技术来测定应力和温度变化来实现对温度和应力区分测量。
这些技术的基本原理都是利用两根或者两段具有不同温度和应变响应灵敏度的光纤光栅构成双光栅温度与应变传感器,通过确定2个光纤光栅的温度与应变响应灵敏度系数,利用2个二元一次方程解出温度与应变。
区分测量技术大体可分为两类,即,多光纤光栅测量和单光纤光栅测量。
多光纤光栅测量主要包括混合FBG/长周期光栅(long period grating)法、双周期光纤光栅法、光纤光栅/F-P腔集成复用法、双FBG重叠写入法。
各种方法各有优缺点。
FBG/LPG法解调简单,但很难保证测量的是同一点,精度为9×10-6,1.5℃。
双周期光纤光栅法能保证测量位置,提高了测量精度,但光栅强度低,信号解调困难。
光纤光栅/F-P腔集成复用法传感器温度稳定性好、体积小、测量精度高,精度可达20×10-6,1℃,但F-P的腔长调节困难,信号解调复杂。
双FBG重叠写入法精度较高,但是,光栅写入困难,信号解调也比较复杂。
单光纤光栅测量主要包括用不同聚合物材料封装单光纤光栅法、利用不同的FBG组合和预制应变法等。
用聚合物材料封装单光纤光栅法是利用某些有机物对温度和应力的响应不同增加光纤光栅对温度或应力灵敏度,克服交叉敏感效应。
这种方法的制作简单,但选择聚合物材料困难。
利用不同的FBG组合法是把光栅写于不同折射率和温度敏感性或不同温度响应灵敏度和掺杂材料浓度的2种光纤的连接处,利用不同的折射率和温度灵敏性不同实现区分测量。
这种方法解调简单,且解调为波长编码避免了应力集中,但具有损耗大、熔接处易断裂、测量范围偏小等问题。
光纤光栅温度传感器原理“同学们,今天咱们来聊聊光纤光栅温度传感器原理。
”我站在讲台上,微笑着看着教室里的学生们。
光纤光栅温度传感器啊,它主要是利用了光纤光栅对温度的敏感特性。
简单来说,就是当温度发生变化的时候,光纤光栅的结构也会跟着发生变化,从而导致它反射光的波长也发生变化。
我们通过检测这个波长的变化,就能知道温度的变化情况啦。
给大家举个例子吧,比如说在一些高温的工业环境中,像炼钢炉啊之类的地方,普通的温度传感器可能很难长时间稳定工作,但是光纤光栅温度传感器就可以。
它不怕高温,能够准确地测量出炼钢炉内部的温度变化,这对于保证生产安全和产品质量可是非常重要的哦。
再比如说在一些科研实验中,需要对非常微小的温度变化进行精确测量,这时候光纤光栅温度传感器就能发挥大作用啦。
它的精度很高,可以检测到极其细微的温度波动。
那么它是怎么工作的呢?其实就是通过光源发出的光,经过光纤光栅后,反射回来的光会带有温度信息,我们再用专门的仪器去分析这个反射光,就能得出温度值啦。
而且啊,光纤光栅温度传感器还有很多优点呢。
它体积小、重量轻,安装和使用都很方便。
它抗电磁干扰能力也很强,不会受到外界电磁场的影响。
同时呢,它还可以实现远距离的测量和传输,我们可以在很远的地方就能实时监测到温度的变化情况。
在实际应用中,我们要根据不同的需求和场景来选择合适的光纤光栅温度传感器。
比如说有些地方需要测量的温度范围很大,有些地方需要很高的测量精度,还有些地方对传感器的稳定性要求特别高。
同学们,科技在不断发展,光纤光栅温度传感器的应用也会越来越广泛。
希望大家以后如果有机会接触到相关的领域,能够想起今天咱们讲的这些知识,更好地去理解和运用它。
好啦,今天关于光纤光栅温度传感器原理就先讲到这里,大家有什么问题可以随时提问哦。
光纤光栅光纤光栅是一种新型的光子器件,它是在光纤中建立起的一种空间周期性的折射率分布,可以改变和控制光在光纤中的传播行为。
利用光纤材料的光敏性〔外界入射光子和纤芯内错离子相互作用引起折射率的永久性变化〕,在纤芯内形成空间相位光栅,作用实质上是在纤芯内形成一个窄带的反射或透射的反射镜或滤波器。
光纤光栅可与光纤完全兼容,不存在集成波导光栅与光纤的耦合问题。
光纤光栅的出现,使许多复杂全光纤通信和传感网成为可能,极大的拓宽了光纤技术的应用范围。
3.3 光纤光栅传感器的工作原理1989年Morey等人首先对光纤光栅的应力和温度传感特性进行了研究。
应力影响由光弹效应导致折射率变化和形变使光纤光栅周期变化引起,温度影响由热光效应使有效折射率改变和热膨胀效应使光栅周期变化引起。
光纤光栅传感器的工作原理是借助丁某种装置将被测参量的变化转换为作用丁光纤光栅上的应力或温度的变化,从而引起光纤光栅布拉格波长变化。
由光纤光栅布拉格波长的变化测量出被测量的变化。
即采用波长调制方式,将被测信息转化为特征波长的移动。
实验测定,布拉格波长在1550nm附近的光纤光栅的应力和温度响应分另U 为1.2X IfjT nm/ 和1.0X 10—:nm/°C。
根据光纤耦合模理论,当宽带光在光纤布拉格光栅中传输时,产生模式耦合,满足布拉格条件的波长光被反射,丁是有妇=2瞄A 〔3-1〕式中:为导模的有效折射率,A为光纤栅格周期。
符合布拉格条件的反射光波长的移位为M = 2fA+2n"A 〔3-2〕3.3.1 温度响应当只考虑温度影响时,有绑=〔u+Q AT/ 〔3-3〕式中:。
为热膨胀系数,&为热光系数。
且有1 AA口二T‘二A AT (3-4)t 1 顷 ffE =——=---(3-5) 对丁掺错石英光纤,Ct取5.5X10-7/o C^ ^vl50°C的范围内,饭7.1X10-6/a C^7.3X10~6/D C,在400%时"取IXltjT尸C。
光纤光栅
光纤光栅是一种新型的光子器件,它是在光纤中建立起的一种空间周期性的折射率分布,可以改变和控制光在光纤中的传播行为。
利用光纤材料的光敏性(外界入射光子和纤芯内锗离子相互作用引起折射率的永久性变化),在纤芯内形成空间相位光栅,作用实质上是在纤芯内形成一个窄带的反射或透射的反射镜或滤波器。
光纤光栅可与光纤完全兼容,不存在集成波导光栅与光纤的耦合问题。
光纤光栅的出现,使许多复杂全光纤通信和传感网成为可能,极大的拓宽了光纤技术的应用范围。
3.3 光纤光栅传感器的工作原理
1989年Morey等人首先对光纤光栅的应力和温度传感特性进行了研究。
应力影响由光弹效应导致折射率变化和形变使光纤光栅周期变化引起,温度影响由热光效应使有效折射率改变和热膨胀效应使光栅周期变化引起。
光纤光栅传感器的工作原理是借助于某种装置将被测参量的变化转换为作用于光纤光栅上的应力或温度的变化,从而引起光纤光栅布拉格波长变化。
由光纤光栅布拉格波长的变化测量出被测量的变化。
即采用波长调制方式,将被测信息转化为特征波长的移动。
实验测定,布拉格波长在1550nm附近的光纤光栅的应力和温度响应分别为1.2nm/με和1.0nm/。
根据光纤耦合模理论,当宽带光在光纤布拉格光栅中传输时,产生模式耦合,满足布拉格条件的波长光被反射,于是有
(3-1)式中:为导模的有效折射率,为光纤栅格周期。
符合布拉格条件的反射光波长的移位为
(3-2)3.3.1 温度响应
当只考虑温度影响时,有
(3-3)式中:为热膨胀系数,为热光系数。
且有
(3-4)
(3-5)对于掺锗石英光纤,取;的范围内,取
,在时,取。
3.3.2 应变响应
当只考虑应力影响时,有
(3-6)式中:为轴向应变,是泊松比,p是光纤光栅应变灵敏度系数。
对于掺锗石英光纤,p取0.22,则
(3-7)实际应用中,是个很小的量,可以引入作为应变度量单位。
3.3.3 光纤光栅传感器性能指标
传感器波长:FBG反射谱中的尖峰的中心波长,大多FBG传感系统工作在50nm (1520nm~1570nm)窗口范围内。
传感器带宽:FBG反射谱中的尖峰下降3dB时对应的波长宽度。
带宽越小,测量精度越高。
实际的制作工艺可达到0.2nm~0.3nm之间,通常取0.25nm。
反射率:返回测量系统的光功率占原始光功率的百分比,决定信号强度。
边模抑制:决定信噪比。
3.3.4 光纤光栅传感器的特点
光纤光栅与光纤之间存在固有的兼容性,很容易将多个光纤光栅串联在一根光纤上构成光纤光栅阵列,实现分布式传感。
且具有抗腐蚀、抗电磁干扰、频带宽、重复性好、多只光栅时分、波分复用方便及波长编码方式不受光源功率波动和系统损耗影响等特点。
波长编码保证了检测到的光频谱取决于光源和布拉格光栅的频谱,对电磁场以及布什加在光栅上的应力、温度等都不敏感。
光纤光栅传感器使用于特殊结构的传感网络,如水坝寿命监测、桥梁缺陷监测、大型运输载体的复合材料在不破坏材料性质基础上对多种物理量的多点分布测量等。
2.3 光纤布拉格光栅的传感解调原理
如何检测传感光栅布拉格波长的微小偏移,是光纤光栅传感器实用化面临的关键技术。
为此,人们提出了许多检测方案,大致可分为光谱分析法、可调谐光纤光栅滤波器法、可调谐光源检测法、可调谐法布里-珀罗滤波器法等。
(1)光谱分析法
光谱分析法是最基本的波长解调的方法,实验室通常都用这种方法来检测光纤光栅的波长偏移。
可以用反射式,如图2-2(a)所示,也可以用透射式,如图2-2(b)所示。
这种方法结构简单,但通常适用于实验室使用传统的以色散棱镜或衍射光栅为基础的光谱仪测量波长变化,是一种最基本的方法。
这种方法有很大的局限性,一是精度低,不能很好的满足一般测量要求;二是仪器体积大,不适于现场应用;三是价格高。
另外,光谱分析仪还不能直接输出对应波长变化的电信号输出,这种方法通常无法满足工程应用的要求。
(2) 可调谐光纤光栅滤波器法
可调谐光纤光栅滤波器法也称为匹配光纤光栅滤波器法。
这种方法需要借助于另外的光纤光栅(称为参考光纤光栅),在驱动元件的作用下使用参考光纤光栅的谐振波长跟踪传感光纤光栅的谐振波长的变化,通过测量驱动元件的驱动信号来获得作用于传感光栅的物理量。
可调谐光纤光栅滤波器法结构有两种,一种是透射式,一种是反射式,如图2-3和图2-4所示,光纤布拉格光栅1和光纤布拉格光栅2是两个(可以串接更多个)传感光纤光栅,其反射波长可以随温度或应变而发生变化,用以反映被测量的变化。
图2-2 光谱分析法波长解调
宽带光源的波长分布覆盖光栅反射波长变化的范围。
耦合器为3dB耦合器。
光纤布拉格光栅0是一个可调谐的参考光纤光栅,它固定在压电陶瓷(PZT)上,压电陶瓷由线性电压驱动,从而可以对参考光纤光栅(光纤布拉格光栅0)的谐振波长进行调谐,其波长
图2-3 可调谐光纤光栅滤波器法结构(透射式)
的变化范围能够覆盖传感光纤光栅的波长变化区间,也可以通过其他方法(如悬臂梁)来实现调谐。
参考光纤光栅(光纤布拉格光栅0)的电压和波长关系已通过标定,有确定的关系。
在透射式结构中,当参考光纤光栅的反射波长和某一个传感光纤光栅的反射波长匹配时,光电探测器探测到的光强出现最小值,从而可以测量出传感光纤光栅的反射波长,进而可以计算出光纤光栅的应变或所处环境的温度变化。
在反射式结构中,当参考光纤光栅的反射波长和某一个传感光纤光栅的反射波长匹配时,光电探测器探测到光强出现最大值。
图2-4 可调谐光纤光栅滤波器法结构(反射式)
当单个光纤光栅光纤光栅0的调谐范围不能覆盖传感光纤光栅的波长范围时,可以用多个匹配光纤光栅构成的光栅阵列,调谐光纤光栅与传感光纤光栅一一对应,波长范围互不重叠。
匹配光纤光栅之间并联连接,可以通过耦合器同时接在反射光纤上或用光开关分时介入反射光纤光栅。
可调谐光纤光栅滤波器法的优点是结构简单,而且对反射光光强无特别要求,强度噪声不会对输出结果有影响。
但这种方法也有不足之处,主要要求两个光纤光栅匹配,而且受参考光纤光栅应变量的限制,传感光纤光栅的测量范围不能很大,以及由于压电陶瓷的响应速度有限,使这种方法只适用于测量静态或低频变化的物理量。
4光路设计
4.1 整体光路系统
图4-1 整体光路系统结构图
激光器发出的光经过光隔离器后,被调制器(调制信号为正弦RF信号)调制,得到的调制光经过标准布拉格光栅的反射滤波。
然后融合分光束参考法、匹配光纤光栅探测法及光纤光栅复用,使标准FBG反射的波与传感FBG反射的波
在耦合器中发生功率叠加及干涉,放大后由光电探测器将光信号转换为电信号,并用频谱分析仪观测。
当标准FBG的反射波波长与传感FBG的反射波波长完全匹配时,光耦合器中的功率叠加值最大和干涉现象最明显,则耦合后的光能量最大,反映在频谱分析仪上是RF信号能量最大。
当两个反射波波长不配备时,RF信号的能量将迅速减小。
4.1.1 分光束参考法
在探测端,光功率的测量会受到光源功率波动、光纤传输损耗变化、光电探测器特性等因素影响。
为了补偿光源、传输光纤、接头和光探测器的波动和漂移,获得稳定的测量结果,需要采用某种形式的强度参考。
4.1.2 匹配光纤光栅探测法
只有当标准FBG的中心波长与传感FBG的中心波长想匹配时,标准FBG的反射光谱与传感FBG的反射光谱的重叠部分面积最大,得到的光波强度最强,即最终光波强度为标准FBG的反射光谱函数与传感FBG的反射光谱函数的卷积。
此方法只能实现较小的变化范围内对被测轴向应变及温度变化进行检测,但它具有机构简单、低成本、易实现的优势。
4.1.3 光纤光栅复用
分布式传感和传感器的复用是光纤传感器所独有的技术,它能实现沿光纤铺设路径上分布场的测量,显著降低系统成本,减少引线。
在波分复用中,多个光纤光栅共用一个光源,每个光纤光栅的工作波长互相分开,而且每个光栅的反射光波长在一定光谱范围内随应变或温度线性移动,每个光栅光谱空间必须互不重叠,且皆在光源的光谱范围内才能保证它们的测量互不干扰。
因此,单个光纤光栅应变传感器的光谱空间与光源的光谱范围决定了传感器复用的数目,一般的LED光源皆可容许复用10个光纤光栅以上。
