机电一体化复习内容第一篇：机电一体化复习内容第一章绪论1、机电一体化系统的基本功能要素有哪些？功能各是什么？(1)、机械本体其主要功能是使构造系统的各子系统，零部件按照一定的空间和时间关系安置在一定位置上，并保持特定的关系。
(2)、动力单元按照机电一体化系统控制要求，为系统提供能量和动力，以保证系统正常运行。
(3)、传感检测单元对系统运行中所需要的本身和外界环境的各种参数及状态进行检测，并转换成可识别信号，传输到控制信息处理单元，经过分析处理产生相应的控制信息。
(4)、执行单元根据控制信息和指令完成所要求的动作。
(5)、驱动单元在控制信息作用下，驱动各执行机构完成各种动作和功能。
(6)、控制与信息处理单元将来自各传感器的检测信息和外部输入命令进行集中、储存、分析、加工，根据信息处理结果，按照一定的程序发出相应的控制信号，通过输出接口送往执行机构，控制整个系统有目的的运行，并达到预期的性能。
(7)、接口将各要素或子系统连接成一个有机整体。
2、机电一体化的相关技术有哪些？①机械技术②检测传感技术③信息处理技术④自动控制技术⑤伺服驱动技术⑥系统总体技术第二章机械系统设计1、分析各种机械特性对系统性能是如何影响的。
答：摩擦（稳态精度、低速爬行原因）、阻尼（欠阻尼、阻尼比不同时的影响）、间隙（G1—G4）、转动惯量（过大、过小）。
Ⅰ、摩擦特性对性能的影响分析（1）引起动态滞后和稳态误差，如果系统开始处于静止状态，当输入轴以一的角速度转动时,由于静摩擦力矩T的作用,在一定的转角θi范围内, 输出轴将不会运动,θi值即为静摩擦引起的传动死区。
在传动死区内,系统将在一段时间内对输入信号无响应,从而造成误差。
（2）引起低速抖动或爬行—导致系统运行不稳定当输入轴以恒速ω继续运动后,输出轴也以恒速ω运动, 但始终滞后输入轴一个角度θss,（θss为系统的稳态误差）。
Ⅱ阻尼（1）当阻尼比ξ＝0时，系统处于等幅持续振荡状态，因此系统不能无阻尼。
机电一体化技术知识点总结机电一体化技术是将机械技术、电子技术、信息技术、传感器技术和控制技术等多种技术有机结合，并综合应用于实际产品和系统中的一门交叉学科。
它旨在实现机械系统与电子系统的协同工作，提高产品的性能、质量和可靠性。
以下是对机电一体化技术相关知识点的总结。
一、机械技术机械技术是机电一体化的基础，包括机械设计、机械制造、机械传动等方面。
在机电一体化系统中，机械结构需要满足高精度、高刚性、轻量化等要求。
例如，采用新型材料和先进的制造工艺来减轻机械部件的重量，提高其强度和精度；优化机械传动系统，减少传动误差和能量损耗。
二、电子技术电子技术包括电子电路、数字电路、模拟电路、集成电路等。
在机电一体化系统中，电子技术用于实现信号的采集、处理、传输和控制。
例如，传感器将物理量转换为电信号，经过放大、滤波等处理后，由微控制器进行分析和决策，然后通过驱动电路控制执行机构的动作。
三、信息技术信息技术在机电一体化中起着至关重要的作用，主要包括计算机技术、通信技术和网络技术。
计算机技术用于系统的建模、仿真、优化和控制；通信技术实现系统内部各部分之间以及系统与外部环境之间的信息交换；网络技术则使多个机电一体化系统能够实现互联和协同工作。
四、传感器技术传感器是机电一体化系统获取外界信息的关键部件，能够将物理量、化学量等非电量转换为电量。
常见的传感器有位移传感器、速度传感器、压力传感器、温度传感器等。
传感器的精度、灵敏度、稳定性和可靠性直接影响到系统的性能。
五、控制技术控制技术是机电一体化系统的核心，包括经典控制理论和现代控制理论。
经典控制理论主要用于单输入单输出线性定常系统的分析和设计；现代控制理论则适用于多输入多输出、非线性、时变等复杂系统。
控制算法如 PID 控制、模糊控制、神经网络控制等在机电一体化系统中得到广泛应用。
六、执行机构执行机构是将控制信号转换为机械动作的部件，如电机、气缸、液压马达等。
电机是最常见的执行机构，包括直流电机、交流电机和步进电机等。

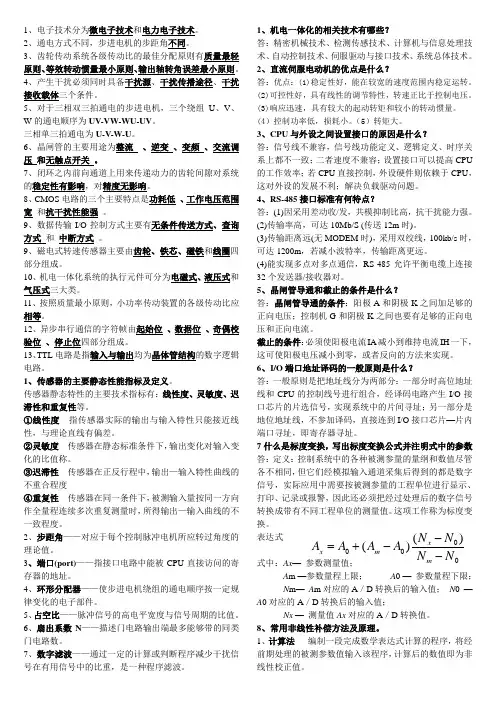

1、电子技术分为微电子技术和电力电子技术。
2、通电方式不同，步进电机的步距角不同。
3、齿轮传动系统各级传动比的最佳分配原则有质量最轻原则、等效转动惯量最小原则、输出轴转角误差最小原则。
4、产生干扰必须同时具备干扰源、干扰传播途径、干扰接收载体三个条件。
5、对于三相双三拍通电的步进电机，三个绕组U、V、W的通电顺序为UV-VW-WU-UV。
三相单三拍通电为U-V-W-U。
6、晶闸管的主要用途为整流、逆变、变频、交流调压和无触点开关。
7、闭环之内前向通道上用来传递动力的齿轮间隙对系统的稳定性有影响，对精度无影响。
8、CMOS电路的三个主要特点是功耗低、工作电压范围宽和抗干扰性能强。
9、数据传输I/O控制方式主要有无条件传送方式、查询方式和中断方式。
9、磁电式转速传感器主要由齿轮、铁芯、磁铁和线圈四部分组成。
10、机电一体化系统的执行元件可分为电磁式、液压式和气压式三大类。
11、按照质量最小原则，小功率传动装置的各级传动比应相等。
12、异步串行通信的字符帧由起始位、数据位、奇偶校验位、停止位四部分组成。
13、TTL电路是指输入与输出均为晶体管结构的数字逻辑电路。
1、传感器的主要静态性能指标及定义。
传感器静态特性的主要技术指标有：线性度、灵敏度、迟滞性和重复性等。
①线性度指传感器实际的输出与输入特性只能接近线性，与理论直线有偏差。
②灵敏度传感器在静态标准条件下，输出变化对输入变化的比值称。
③迟滞性传感器在正反行程中，输出—输入特性曲线的不重合程度④重复性传感器在同一条件下，被测输入量按同一方向作全量程连续多次重复测量时，所得输出—输入曲线的不一致程度。
2、步距角——对应于每个控制脉冲电机所应转过角度的理论值。
3、端口(port)——指接口电路中能被CPU直接访问的寄存器的地址。
4、环形分配器——使步进电机绕组的通电顺序按一定规律变化的电子部件。
5、占空比——脉冲信号的高电平宽度与信号周期的比值。
6、扇出系数N——描述门电路输出端最多能够带的同类门电路数。
机电一体化知识点总结机电一体化知识点总结一、概述机电一体化是指在机械设计、制造和电子控制技术相结合的过程中，形成的一种全新的综合性技术。
随着科技的不断进步，机电一体化技术在机械工程、电子工程、航空航天、汽车工业等领域得到了广泛应用。
二、知识点总结1、机械部分（1）机械结构设计：主要包括传动系统、导向系统、支撑系统等的设计。
在机电一体化中，机械结构的设计应考虑精度、刚度、耐磨性等要求，同时要考虑制造、装配、调试和维护的便利性。
（2）材料选择：选择适合于机电一体化应用的材料，如铝合金、钢材、工程塑料等。
材料的选择应考虑其力学性能、物理性能和化学性能等。
2、电子部分（1）传感器技术：传感器在机电一体化系统中主要用于信息的采集，如位移、速度、力矩、温度等。
传感器技术的发展趋势是小型化、智能化和集成化。
（2）控制系统：控制系统是机电一体化系统的核心部分，主要包括硬件电路设计、软件编程和系统调试等。
控制系统的设计应考虑系统的稳定性、可靠性和实时性。
3、机电一体化应用（1）工业自动化：机电一体化技术在工业自动化领域得到了广泛应用，如数控机床、自动化生产线等。
这些设备能够实现高效、精确的生产，大大提高了工业生产效率。
（2）机器人技术：机器人是机电一体化技术的典型应用，具有感知、决策和执行能力。
机器人的发展经历了从简单到复杂、从低级到高级的过程，现已广泛应用于工业、医疗、军事等领域。
（3）汽车技术：在汽车工业中，机电一体化技术的应用使得汽车的性能更加完善，如自动驾驶、智能泊车等。
同时，机电一体化技术也使得汽车的安全性、舒适性和可靠性得到了显著提高。
4、发展前景随着科技的不断发展，机电一体化技术的应用前景越来越广阔。
未来，机电一体化将与人工智能、物联网等技术进一步融合，实现更加智能化、自动化的生产和制造。
同时，随着环保意识的日益增强，节能减排成为机电一体化技术的重要研究方向，如采用新型材料、优化设计等手段，降低能源消耗和环境污染。
