下载文档原格式

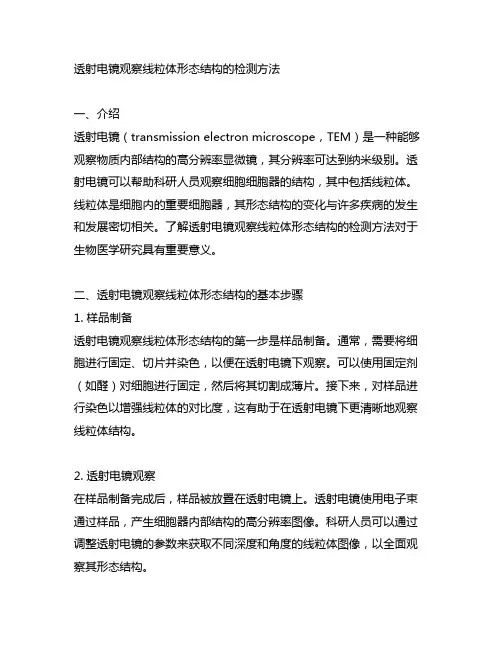

透射电镜观察线粒体形态结构的检测方法一、介绍透射电镜（transmission electron microscope，TEM）是一种能够观察物质内部结构的高分辨率显微镜，其分辨率可达到纳米级别。
透射电镜可以帮助科研人员观察细胞细胞器的结构，其中包括线粒体。
线粒体是细胞内的重要细胞器，其形态结构的变化与许多疾病的发生和发展密切相关。
了解透射电镜观察线粒体形态结构的检测方法对于生物医学研究具有重要意义。
二、透射电镜观察线粒体形态结构的基本步骤1. 样品制备透射电镜观察线粒体形态结构的第一步是样品制备。
通常，需要将细胞进行固定、切片并染色，以便在透射电镜下观察。
可以使用固定剂（如醛）对细胞进行固定，然后将其切割成薄片。
接下来，对样品进行染色以增强线粒体的对比度，这有助于在透射电镜下更清晰地观察线粒体结构。
2. 透射电镜观察在样品制备完成后，样品被放置在透射电镜上。
透射电镜使用电子束通过样品，产生细胞器内部结构的高分辨率图像。
科研人员可以通过调整透射电镜的参数来获取不同深度和角度的线粒体图像，以全面观察其形态结构。
3. 数据分析获得透射电镜图像后，还需要进行数据分析。
科研人员可以利用计算机软件对线粒体形态结构进行定量和定性分析，比如测量线粒体的大小、形状和数量等参数。
这些数据可以帮助科研人员更深入地理解线粒体的形态变化与功能的关系。
三、透射电镜观察线粒体形态结构的优势1. 高分辨率透射电镜具有非常高的分辨率，可以观察到线粒体内部超微结构，如内膜、外膜、基质等，有助于全面了解线粒体的形态特征。
2. 多角度观察透射电镜可以通过调整参数进行多角度观察，从而全面了解线粒体的三维形态结构，为科研人员提供更多的信息。
3. 数据定量化透射电镜观察线粒体形态结构后，可以利用计算机软件对图像进行分析和处理，获得定量化的数据，有利于对线粒体形态的深入理解。
四、个人观点透射电镜观察线粒体形态结构的检测方法在生物医学研究中具有重要作用。
透射电镜生物样本制备流程及注意事项透射电镜（Transmission Electron Microscope，简称TEM）是一种使用电子束而不是光束进行成像的显微镜。
它可以提供高分辨率的图像，因此被广泛应用于生物样本的观察和研究。
然而，由于其特殊的工作原理和生物样本的复杂性，透射电镜生物样本的制备过程需要注意一些关键的步骤和细节。
下面将逐步介绍透射电镜生物样本制备流程及注意事项。
一、样品固定1.选择合适的固定剂：固定剂的选择应根据所研究的样本类型和要观察的细胞结构而定。
常用的固定剂包括戊二醛（glutaraldehyde）、乙酰化亚胺（acrolein）、纤维蛋白素（formaldehyde）等。
2.采取合适的固定时间和固定温度：固定时间和温度应根据固定剂的要求和样本的特性进行优化。
通常情况下，固定时间为数小时至数天，温度在4℃至25℃之间。
3.注意透射电镜样品的固定深度：样品应保持较小的厚度以便透射电子束的穿透。
二、样品剖解1.剖解细胞膜：通常采用超声波振荡或冷冻断裂等方法来剖解细胞膜。
超声波振荡可用于含有细胞膜的细胞或组织，而冷冻断裂则适用于脆弱细胞和膜脂体系。
2.剖解细胞核：利用离心裂解法可以将细胞核分离出来。
离心裂解可分为机械法和渗透法两种，机械法利用高速离心的作用将细胞核分离，而渗透法则是通过渗透剂将细胞核溶胀并破碎。
三、样品固化1.脱水：样品在固定后需要进行脱水处理，以便在后续的步骤中更好地渗透和浸透。
常用的脱水剂有乙醇、丙酮和乙醚等，脱水过程往往需要进行多次重复。
2.浸透：在脱水后，样品需要在树脂中进行浸透，使其固化为坚硬的样品。
通常采用环氧树脂或比较稳定的丙烯酸树脂来进行浸透。
这一步骤通常需要较长时间，如数小时甚至数天。
3.树脂填充：浸透后的样品需要在模具中进行树脂填充，并在适当的温度下进行固化。
树脂填充的过程需要注意排除气泡和避免过度填充。
四、样品切片1.选择合适的切割工具和方法：样品通常使用切片机和切片刀进行切割。
场发射透射电镜（TEM)测试制样说明测试样品范围：各种材料内部微结构进行观察；粉末、纳米颗粒形貌和粒径观察选区电子衍射和晶体结构分析；金属、陶瓷、半导体、塑料、农作物、细胞等显微结构；配合EDS能谱仪可以对各种元素进行定性和半定量微区分析，元素检测范围：B～U元素。
透射电镜（TEM)测试制样要求：1. 透射电镜能够观察200nm以下的样品；2. 对于粉末和液体样品，要求样品均匀分散在支持膜上并且干燥；3. 块体样品，要求样品大小为直径3mm的圆，厚度为200nm以下；高分辨样品要求厚度在10nm以下；4. 含磁样品需要在委托测试单中重点标识，需要特殊处理，否则不予测试；5. 需要离子减薄的金属、陶瓷样品，需要已预减到150微米以下，否则不予制样和测试。
透射电镜生物样品制备步骤：1．取材：组织块小于1立方毫米2．固定：2.5%戊二醛，磷酸缓冲液配制固定2小时或更长时间。
用0.1M磷酸漂洗液漂洗15分三次1%锇酸固定液固定2-3小时用0.1M磷酸漂洗液漂洗15分三次3．脱水：50%乙醇15-20分70%乙醇15-20分90%乙醇15-20分90%乙醇90%丙酮（1：1）15-20分90%丙酮15-20分以上在4度冰箱内进行100%丙酮室温15-20分三次4．包埋：纯丙酮+包埋液（2：1）室温3-4小时纯丙酮+包埋液（1：2）室温过夜纯包埋液37度2-3小时5．固化：37度烘箱内过夜45度烘箱内12小时60度烘箱内24小时6．超薄切片机切片70 nm7．醋酸铀-柠檬酸铅双染色负染色的操作方法用一根细滴吸管吸一滴样品悬液滴在有膜的铜网上，滴样时要防止铜网被液体吸到管上来或翻转而被污染。
如果用Formvar膜时，在制好膜后，可以直接在粘于滤纸上的铜网进行负染色操作。
如果用碳膜时，要用镊子夹着铜网，滴液后静置数分钟，然后用滤纸从铜网边缘吸去多余的液体，滴上负染色液，染色1～2分钟用滤纸吸去负染色液，再用蒸馏水滴在铜网上洗1～2次，用滤纸吸去水，待干后可用于电镜观察。

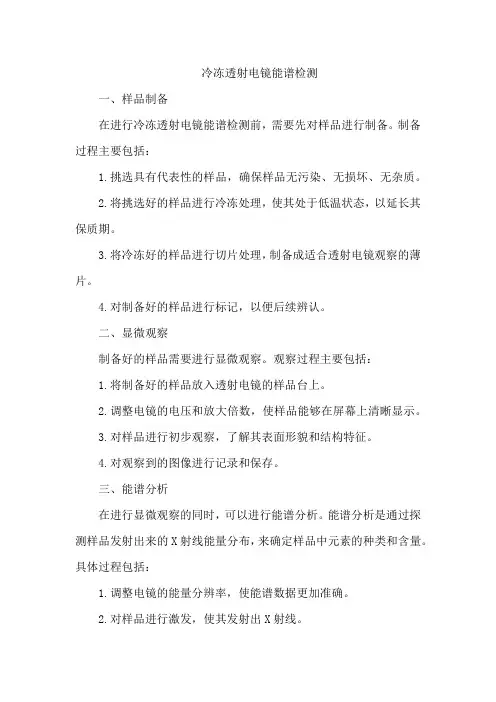

冷冻透射电镜能谱检测一、样品制备在进行冷冻透射电镜能谱检测前，需要先对样品进行制备。
制备过程主要包括：1.挑选具有代表性的样品，确保样品无污染、无损坏、无杂质。
2.将挑选好的样品进行冷冻处理，使其处于低温状态，以延长其保质期。
3.将冷冻好的样品进行切片处理，制备成适合透射电镜观察的薄片。
4.对制备好的样品进行标记，以便后续辨认。
二、显微观察制备好的样品需要进行显微观察。
观察过程主要包括：1.将制备好的样品放入透射电镜的样品台上。
2.调整电镜的电压和放大倍数，使样品能够在屏幕上清晰显示。
3.对样品进行初步观察，了解其表面形貌和结构特征。
4.对观察到的图像进行记录和保存。
三、能谱分析在进行显微观察的同时，可以进行能谱分析。
能谱分析是通过探测样品发射出来的X射线能量分布，来确定样品中元素的种类和含量。
具体过程包括：1.调整电镜的能量分辨率，使能谱数据更加准确。
2.对样品进行激发，使其发射出X射线。
3.收集发射出来的X射线，并进行能量分布的测量。
4.根据测量结果，确定样品中元素的种类和含量。
四、图像处理在进行显微观察和能谱分析的过程中，需要对获得的图像进行处理。
处理过程主要包括：1.对图像进行对比度和亮度的调整，使图像更加清晰、易于观察。
2.对图像进行伪彩色处理，使其更加生动、易于理解。
3.对多个图像进行叠加和融合，以获得更全面的信息。
4.对处理后的图像进行保存和输出。
五、数据分析在获得显微观察和能谱分析的数据后，需要进行进一步的数据分析。
分析过程主要包括：1.对显微观察到的图像进行定性和定量分析，了解样品的形貌和结构特征。
2.对能谱分析得到的数据进行定性和定量分析，了解样品中元素的种类和含量。
3.将显微观察和能谱分析的结果结合起来，综合分析样品的性质和成分。
4.根据分析结果，得出结论并提出建议。
透射电镜样品制备过程
组织取材（60s内），体积<1mm3，之后进行如下步骤
1）前固定：3%戊二醛2h或过夜。
2）漂洗：磷酸缓冲液，3次，10min/次。
3）后固定：1%锇酸固定液，2h。
4）漂洗：（同上）。
5）梯度脱水：50%丙酮，70%丙酮，80%丙酮，90%丙酮两次，各10min 。
100%丙酮两次，各15min。
6）渗透：丙酮/包埋剂（1:1,1:2），室温各1h。
丙酮/包埋剂1:3, 4度过夜。
纯包埋剂，4度过夜。
7）包埋：纯包埋剂（37度,45度,60度各24h）。
取出包埋块，进行超薄切片，片厚70nm。
分别采用醋酸双氧铀对切片进行染色30min，双蒸水漂洗3-5次，之后用柠檬酸铅
染色10min，双蒸水漂洗3-5次。
待切片干燥后，透射电镜观
察。
切片机型号：Leica UC7 超薄切片机，速度1mm/s.
透射电镜型号：日立高新HT7700，电压80kv 电流10μa.。
第二节透射电镜样品的制备一、表面复型和萃取复型技术（一）复型样品成像原理复型样品是一种间接试样，是用中间媒介物（碳、塑料薄膜）把样品表面浮雕复制下来，通过对浮雕的观察间接地得到样品表面组织形貌。
一定能量的入射电子照射到样品上要受到样品内原子核与核外电子的作用，产生弹性散射与非弹性散射。
非晶体复型样品成像主要取决于入射电子与试样中原子相互作用所产生的电子散射。
电子束穿过样品时在样品厚的区域或原子序数大的区域受散射程度大，反之则小。
这就是所谓的质厚衬度效应。
如果在样品下方加一光阑，那么散射角大于光阑孔径角的电子被光阑挡住或吸收，而不能穿过光阑孔参与成像。
散射角小于或等于光阑孔径角的电子就能穿过光阑孔参与成像，因此在荧光屏上就形成了明暗不同的衬度，产生了样品的图像。
图5—10为复型样品成像示意图。
（二）复型样品制备技术1．对金相试样的要求电镜的高分辨本领使它能够显示出金属组织的微细特征。
为使组织微细特征不在制备试样时失真，对图5—10 复型样品成像示意图金相试样的制备要求严格。
否则会造成假像影响对观察结果的分析。
试样要细心磨制，仔细抛光，力求避免产生微小的磨痕及变形层。
浸蚀剂与做金相试样时所用的浸蚀剂相同，浸蚀应浅些，这样可保留组织细节。
如果浸蚀过重就可能引起相界、晶界的过浸蚀，导致失真、脱落，甚至会出现腐蚀坑等假象。
2．AC纸的制作AC纸就是醋酸纤维素薄膜，是用6%醋酸纤维素丙酮溶液制作的塑料薄膜。
为了使AC 纸质地柔软、渗透性强并具有蓝色，在所配制的溶液中再加入2%磷酸三苯脂和几粒甲基酯。
待醋酸纤维素在丙酮中溶解后将其倒在干净、平滑的玻璃板上，倾斜转动玻璃板，使溶液均匀展开。
然后用玻璃钟罩扣上，让钟罩下边与下板间留有一定间隙以便于丙酮挥发。
大约经过24小时后AC纸干透，用小刀片轻划AC纸边缘，小心揭下即可。
3．塑料—碳二级复型塑料—碳二级复型由于其制备过程不损坏金相试样表面，重复性好，供观察的第二级复型—碳膜导电、导热性好，在电子束照射下较为稳定，因而得到广泛的应用。
兰州理工大学学生实验指导书学院材料科学与工程学院实验室实验中心课程名称材料分析、测试方法实验类型综合性实验名称透射电镜样品制备与观察指导教师陈经民透射电镜样品制备与观察实验指导书1、实验原理及其目的1.1、透射电镜的组成与原理透射电镜是研究材料的重要仪器之一.透射电镜通过加速高压发射电子,并使电子束透射试样后,与试样内部原子发生相互作用,从而改变其能量及运动方向.由于不同结构具有不同的相互作用,因而,就可以根据透射电子图象所获得的信息,来了解试样内部的晶体结构.由于试样结构和相互作用的复杂性,因此透射电镜所获得的图象也很复杂.它不象表面形貌那样直观、易懂.因此,如何对一张电子图象获得的信息作出正确的解释和判断,不但很重要,也很困难,必须根据相应的理论才能对透射电子象作出正确的解释.透射电镜的组成与原理1.2、透射电镜样品的制备原理及方法将材料的粉末经研磨、过滤等方法,将粉末颗粒的粒径控制在50nm以下,然后取少量粉末放入装有无水乙醇根据材料不同,也可选用甲苯、丙酮等溶液的小试管中,再放入超声波振荡器中震荡10分钟左右,使粉末颗粒充分悬浮在溶液中.最后将溶液滴到铜网或微栅上观测倍数在20万倍以下时,用铜网；观测倍数在20万倍以上时,用微栅,即可放入透射电镜中观测.首先用金刚石圆锯或线切割机将块体材料切割成厚度为0.5mm以下、面积为2平方cm 以上的薄片,再用砂纸将其厚度打磨到0.1mm以下.然后用样品冲片器将薄片冲成直径为3mm的小圆片,再用凹坑仪在小圆片的中心位置凹一个小坑,以备用.导电材料可通过双喷电解的方法,对样品进行电解腐蚀,最终减薄样品.电解抛光减薄是制备金属薄膜最常用的方法之一.双喷射电解减薄器是其中主要的一种装置.其特点是：1.采用同轴光导控制,在金属薄片抛光减薄穿孔时能接收到光信号,穿孔后立即报警.2.电解液喷射循环泵的驱动马达与电解槽分隔开,马达不能被电解液污染.3.自压式液氮冷却系统,快速冷却电解液.非导电材料可通过离子减薄的方法,对样品进行离子轰击,最终减薄样品.通过本次实验,学生应该基本了解透射电镜样品的制备方法与透射电镜的工作原理. 2、实验内容2.1、透射电镜样品的制备首先用金刚石圆锯或线切割机将块体材料切割成厚度为0.5mm以下、面积为2平方cm 以上的薄片,再用砂纸将其厚度打磨到0.1mm以下.然后用样品冲片器将薄片冲成直径为3mm的小圆片,再用凹坑仪在小圆片的中心位置凹一个小坑,以备用.1、首先用电火花切割机或低速金刚石锯切割厚度0.3-0.5mm的金属试样.2、通过手工研磨将金属试样研磨成厚度～0.05mm的金属薄片.3、用冲片器将金属薄片冲成3mm的小圆片.如果有精密凹坑研磨仪,最好先用凹坑仪在小园片中心研磨一个凹坑,然后再进行电解减薄.4、仔细地把需要减薄的金属薄片嵌入样品夹白金电极凹槽中,用镊子夹住双斜面块放入样品夹推下斜面压杆使小圆片与白金电极保持良好的接触.灵敏度“SENSITIVITY”旋钮沿顺时针方向旋转到底0,合上总电源“POWER”开关,调节喷射泵“PUMP”旋钮,使双喷嘴射出的相向电解液柱相接触,在两个喷嘴之间形成一个直径数毫米的小水盘.5、样品夹插到电解槽中,电解抛光电源的阳极红色夹子接到样品夹侧面的接线柱上.6、灵敏度“SENSITIVITY”旋钮调节到中心位置或逆时针方向旋转到底O,该位置穿孔报警灵敏度最高.7、合上电解抛光电源“POLISH”开关,顺时针方向旋转抛光电源“DCPOWER”旋钮,把电解抛光电压和电流调到所需要的数值.8最佳的电解液浓度,温度以及抛光电压和电流值确定后,抛光可继续进行至穿孔报警声响.一旦金属薄片抛光减薄出现穿孔,光导控制系统会断续地自动切断电解抛光电源和磁力泵电源,而且会发出报警声.此时应立即关闭总电源“POWER”,迅速取出样品夹,放到无水酒精中浸洗,然后取出双斜面压块,用镊子夹住金属小园片放到清洁的无水酒精中浸洗.1、启动水循环设备依次按POWER、COOL、PUMP按钮.2、启动离子减薄仪①、依次按总电源POWER、机械泵R-PUMP、扩散泵D-PUMP键.②、扩散泵加热40分钟后,拉出预真空阀杆到死点位置.③、当真空表指针接近100uA时,推回预真空阀杆到死点位置.④、将高真空碟阀扳手扳至<开启>位置,将气流阀扳平.⑤、当真空指示接近25uA时,按下高压按钮,打开两个氩气阀门.⑥、通过调节电压和气流旋钮,将高压控制在6kV左右,将电流控制在接近0.2uA.3、停机①、将两个高压调到0,按灭高压按钮；②、将真空碟阀扳手扳到<关闭>位置,将气流阀扳下；③、按灭扩散泵键D-PUMP,等待45分钟后,按灭机械泵R-PUMP键,关闭总电源,关闭水循环.4、更换样品①、依次操作第二项中①～②步.②、按住预真空阀杆,再按住放气键VENTING,直至彻底放气.③、取下样品台及样品.2.2透射电镜样品的观察目前我校材料学院所拥有一台日本电子生产的JEM-2010型高分辨透射电镜,最高加速电压可达到200KV,最大放大倍数：150万倍,灯丝：LaB6和W灯丝,晶格分辨率：0.14nm,点分辨率：0.23nm.主要附件：美国Gatan公司透射电镜CCD电子图像系统,型号：MultiScanCamera,Model794,分辨率1024ⅹ1024；英国牛津仪器公司INCAEnergyTEMX射线能谱仪简称：EDS.该设备可对各种有机、无机、纳米材料进行微观形态结构研究,高分辨透射象观察、选区电子衍射、及EDS元素分析.通过CCD电子图像系统,可直接采集透射电镜的电子图像并转化为数字图像,在计算机上进行存储,图像处理和U盘、光盘输出,省去了拍摄冲洗电镜底片的麻烦,大大提高了工作效率.2.2.1透射电镜开机1、检查真空：主机压力表在x10-5Pa量程档,指针应在中间偏左位置.2、打开CCD开关,启动计算机,扳上<LENS>开关,高压指示灯亮后,按亮HT按钮,等该按钮绿灯闪烁完毕后,方可开始加高压.在键盘上键入：LOADHT<回车>RUN<回车>然后,根据提示,分段输入起始电压、终止电压、步长、用时：20→100KV,步长：10,用时：5min,等待5min；100→160KV,步长：10,用时：10min,等待5min；160→180KV,步长：10,用时：15min,等待5min；180→200KV,步长：10,用时：20min,等待5min.3、插入、观察样品及CCD拍照：先检查样品的偏移和倾斜是否为0,然后拉出试样台,更换样品后,插入试样台进行预抽真空,等待绿灯亮后过5min,完全插入试样台,再过2min 后才可加灯丝电流必要时,可在冷井中充入液氮.选择合适的聚光镜光阑,打开灯丝,观察样品.通过BRIGHTNESS旋钮将CurrDems:显示调整到10以下,按下上键,抬起荧光屏、运行拍照软件,调整焦距和亮度,然后拍照.4、样品观察完毕后,将放大倍数设定在40K,束流聚焦在观察屏中心,关闭灯丝电流,复位试样台至“0”,盖上观察窗盖.1、先退下高压至20KV200→20KV,步长：－10,用时：2min,然后按灭HT按钮.2、移出物镜光阑和选区光阑.3、扳下LENS开关.。
透射电镜样品制备流程由于透射电镜能观察的样品必须很薄（60～70nm），所以透射电镜的样品准备要求很严格，方法也很单一，仅有一下两种方法：一．负染色技术负染色技术简单快速，可以显示生物大分子、细菌、分离的细胞器以及蛋白晶体等样品的形态、结构、大小以及表面结构的特征。
尤其在病毒学中，负染色技术有着广泛的应用。
样品要求：①样品悬液的纯度不要求很纯，但是如果杂质太多，如大量的细胞碎片，培养基残渣，糖类以及各种盐类结晶的存在都会干扰染色反应和电镜的观察。
尤其是不能有过多的糖类，因为在电子束的轰击下，糖类容易碳化而有碍观察，因此样品要适当提纯。
②样品悬液的浓度要适中，太稀在电镜下很难找到样品，太浓样品堆积影响观察。
操作流程：吸取样品悬液滴到有膜的铜网上，静置数分钟，然后用滤纸吸去多余的液体，滴上负染色液，染色1～2min后滤纸吸去负染色液，待干后用于电镜观察。
二、超薄切片技术超薄切片技术是为透射电镜观察提供薄样品的专门技术，是生物学中研究细胞超微结构最常用的技术。
广泛应用于生物体的各种细胞的超微结构观察。
一般厚度在10～100nm的切片称为超薄切片，制作这种切片的技术叫做超薄切片技术。
超薄切片制作的过程包括取材、固定、脱水、渗透、包埋、聚合、切片和染色等几个环节，和一般光学显微镜的石蜡切片过程相似。
但是，超薄切片切片过程更为细致与复杂，要求更严格，而且所用的试剂比较昂贵、配制复杂、强致癌。
具体操作步骤、注意事项如下：1．取材和前固定：快速的切取大小为0.5～1.0mm3的样品块，一分钟内把组织（样品）块浸入2.5％戊二醛（进口品质）溶液（取样前来平台领取），每个离心管内装20个以上的样品块，作为一个样送到平台。
要求：①取材前一定要和工作人员取得电话联系！②取材选择部位要准确可靠，确保每块材料都是要观察的部位。
③所有植物样品一定要抽真空，能够沉底的样品也抽真空15mins，不能沉底的样品一定要抽真空致沉底！④细菌、散在细胞等不能成块的样品，加戊二醛固定液，离心沉淀后送到平台，由平台工作人员处理。
透射电镜实验报告透射电镜是一种能够观察样品内部结构的高级显微镜，它利用电子束的透射来形成样品的显微图像。
透射电镜实验是现代生物学、材料科学和纳米技术等领域中常用的实验手段，可以帮助研究人员观察和分析样品的微观结构。
本实验旨在通过透射电镜对样品进行观察，了解透射电镜的工作原理和操作方法，以及掌握透射电镜实验的基本技能。
实验步骤：1. 样品制备，首先，我们需要准备样品。
样品制备的关键是要将样品切割成极薄的切片，以便电子束能够透射样品并形成清晰的显微图像。
2. 透射电镜的准备，接下来，我们需要对透射电镜进行准备。
首先打开透射电镜的主电源，等待其预热。
然后安装样品架，并调整透射电镜的对焦和放大倍数，以确保能够获得清晰的显微图像。
3. 样品观察，将制备好的样品放置到透射电镜的样品架上，调整透射电镜的参数，如加速电压和聚焦，然后通过电子束对样品进行观察。
观察过程中需要注意调整对比度和亮度，以获得清晰的显微图像。
4. 数据分析，观察完样品后，我们需要对获得的显微图像进行分析。
通过观察样品的微观结构，我们可以了解样品的成分、晶体结构、表面形貌等信息，并对样品进行进一步的研究和分析。
实验结果：通过透射电镜观察，我们成功获得了样品的显微图像，并对样品的微观结构进行了初步分析。
我们观察到样品中的颗粒分布情况，以及颗粒的形状和大小。
通过对比不同样品的显微图像，我们还可以比较不同样品之间的微观结构差异，为进一步研究提供了重要参考。
实验总结：透射电镜实验是一项重要的实验手段，可以帮助研究人员观察和分析样品的微观结构。
通过本次实验，我们掌握了透射电镜的操作方法和样品制备技巧，并成功获得了样品的显微图像。
透射电镜实验为我们提供了一种全新的观察样品的方式，为我们的研究工作提供了重要的帮助。
透射电镜实验报告到此结束。
tem透射电镜的样品制备方法
1、首先，根据所要研究的具体样品的物理和化学性质，采用不同的
方法分割出样品的待测区域，如将硬物质研究区域腐蚀分离，将软物质研
究区域丝切或冻破；
2、在压片装置中，用圆台钳夹住待测样品，经过磨光及定位，确定
好待测区域，将样品放在Panel 上，然后将样品夹具锁紧；
3、对样品清洗，并将洗涤液用蒸发器除去，使样品表面干净；
4、样品表面涂覆金属，使其表面包覆金属；
5、用抗蚀剂去除不需要的金属，然后将样品均匀地分布在TEM板上，即可做准备进行TEM观察和分析。
透射电镜生物样品制备步骤
一．取材：
组织块小于1立方毫米
二．固定：
2.5%戊二醛，磷酸缓冲液配制固定2小时或更长时间。
用0.1M磷酸漂洗液漂洗15分三次
1%锇酸固定液固定2-3小时
用0.1M磷酸漂洗液漂洗15分三次
三．脱水：
50%乙醇15-20分
70%乙醇15-20分
90%乙醇15-20分
90%乙醇90%丙酮（1：1）15-20分
90%丙酮15-20分
以上在4度冰箱内进行
100%丙酮室温15-20分三次
四．包埋：
纯丙酮+包埋液（2：1）室温3-4小时
纯丙酮+包埋液（1：2）室温过夜
纯包埋液37度2-3小时
五．固化：
37度烘箱内过夜45度烘箱内12小时60度烘箱内
48小时
六．超薄切片机切片70 nm
七．3%醋酸铀-枸橼酸铅双染色
八．透射电镜JEOL JEM-1230（80KV）观察。
拍片。
温馨提示：最好仔细阅读后才下载使用，万分感谢！。
透射电镜生物样品制备步骤
一．取材：
组织块小于1立方毫米
二．固定：
%戊二醛，磷酸缓冲液配制固定2小时或更长时间。
用磷酸漂洗液漂洗15分三次
1%锇酸固定液固定2-3小时
用磷酸漂洗液漂洗15分三次
三．脱水：
50%乙醇15-20分
70%乙醇15-20分
90%乙醇15-20分
90%乙醇90%丙酮（1：1）15-20分
90%丙酮15-20分
以上在4度冰箱内进行
100%丙酮室温15-20分三次四．包埋：
纯丙酮+包埋液（2：1）室温3-4小时
纯丙酮+包埋液（1：2）室温过夜
纯包埋液37度2-3小时
五．固化：
37度烘箱内过夜
45度烘箱内12小时
60度烘箱内48小时
六．超薄切片机切片70 nm
七．3%醋酸铀-枸橼酸铅双染色
八．透射电镜JEOL JEM-1230（80KV）观察。
拍片。
透射电镜样品制备引言透射电子显微镜(Transmission Electron Microscope, 简称TEM)是一种非常强大的高分辨率成像技术，可以用于观察材料的结构和组织，以及研究纳米级别的材料特性。
在使用TEM进行实验之前，必须制备一种称为透射电镜样品的特殊样品。
透射电镜样品制备的关键是制备出足够薄的样品，以便电子可以通过样品而不会被散射或吸收。
本文将介绍透射电镜样品制备的常用方法和步骤。
方法1. 切割样品透射电镜样品通常需要从大块的材料或器件中切割出来。
首先，选择合适的切割工具，如金刚石刀片或钨丝刀，以确保能够切割出薄片。
然后，将待切割的材料固定在切割台上，并将其固定好。
使用切割工具沿着所需的方向切割材料，控制切割角度和速度，制备出较薄的样品。
2. 技术腐蚀技术腐蚀是一种常用的透射电镜样品制备方法，可以在保持样品形状和结构的情况下，去除样品表面的杂质。
首先，将样品放置在腐蚀液中，如酸性或碱性溶液中。
然后，根据所需的腐蚀速率和选择的溶液，控制腐蚀时间，使材料的表面逐渐溶解。
腐蚀完成后，取出样品并用纯水冲洗，最后用热空气干燥。
3. 离心旋涂法离心旋涂法是一种常用的制备透射电镜样品的方法，适用于制备薄膜和纤维样品。
首先，将待制备的样品溶液或悬浮液滴在旋涂机的旋盘中心。
然后，启动旋涂机，使旋盘高速旋转。
在旋涂过程中，液体会在旋盘边缘形成薄膜或纤维，而溶剂则会挥发掉。
当样品完全干燥后，取出样品即可。
4. 离子磨蚀离子磨蚀是一种制备透射电镜样品的高级方法。
它可以控制样品的厚度和形状，并在其表面形成平坦的区域。
首先，将样品放置在磨蚀仪中，并选择合适的离子束参数。
然后，启动磨蚀仪，使离子束磨蚀样品表面。
通过控制磨蚀时间和离子束能量，可以获得所需的样品厚度和表面平整度。
结论透射电镜样品制备是进行TEM实验的关键步骤之一。
通过选择合适的方法和技术，可以制备出足够薄的样品，以便电子能够透射而不被散射或吸收。
透射电镜样品制备步骤取材醛类前固定缓冲液漂洗饿酸固定（后固定）缓冲液漂洗脱水剂梯度脱水丙酮/环氧丙烷臵换浸透（先于不同比例包埋剂-脱水剂再纯包埋剂长时间浸透）加热聚合修快超薄切片铀铅染色1、取材：4℃冰块上迅速取材，1mm3大小，立即放入2.5%戊二醛溶液中固定2-4h(4℃可保存1-2周，冷冻可保存2年)注：不可用自来水冲洗，被钳、镊夹取造成机械损伤的组织不可部分可取较大面积，但厚度必须小于1mm（戊二醛固定能力小于0.5mm）脑、胰等柔软组织先切成较大厚片于戊二醛固定数分钟增加硬度，再切成小块臵于新的戊二醛固定液小肠、周围神经、肌肉等方向性、易扭曲样本可绑在小波棒上固定，待硬化后纵行方向切成长方形固定2、漂洗：牙签取出样品至新的1.5ml离心管，用0.1M pH7.0磷酸缓冲液（PBS）漂洗样品三次（摇床），每次15min3、锇酸固定：1%锇酸溶液固定样品1-2h（临用前计算用量≤50ul/样，用0.1M PBS将2%锇酸稀释至1%，通风橱操作）注：饿酸固定时间过长会导致脂蛋白复合体溶解，使组织变脆，不利于切片3、再漂洗：吸出固定液，用0.1M pH7.0 PBS漂洗样品三次，每次15min注：漂洗以清除固定液，避免产生沉淀物干扰结构观察骨组织漂洗后需脱钙，EDTA-2Na脱钙液4、脱水剂梯度脱水：用梯度浓度（50%，70%，80%，90%和95%）乙醇溶液对样品进行脱水处理，每个浓度处理15min再用100%乙醇处理20min （乙醇细胞内抽提少，但与包埋剂相容性差）最后用纯丙酮处理20min（若包埋剂为Epon改用环氧乙烷臵换；Cell的固定脱水无需臵换）注：脱水以清除游离水以便包埋剂均匀渗透；脱水剂易吸收空气中水分，密封，臵换时应该迅速由低到高逐级脱水而不能急剧脱水，更换溶液时应迅速，以免组织内外产生气泡。
植物组织脱水时间延长，100%脱水剂中加入烤干的无水CuSO4、无水Na2SO45、包埋剂梯度渗透：①用包埋剂丙酮混合液（V/V=1/1）处理样品1h：计算用量80ul/样再配制(参考样品大小)②用包埋剂丙酮混合液（V/V=3/1）处理样品3h：计算用量80ul/样再配制(参考样品大小)③纯包埋剂渗透样品过夜：将样品移至干燥的新离心管中，常温过夜(所用器具均应干燥)注：样品周围不能有气泡6、加热聚合：牙签取出经渗透处理的样品至0.5ml干燥离心管（预先装入约300 ul包埋剂），加热聚合仪70℃加热过夜。
透射电镜生物样品制备步骤
一．取材：
组织块小于1立方毫米
二．固定：
2.5%戊二醛，磷酸缓冲液配制固定2小时或更长时间。
用0.1M磷酸漂洗液漂洗15分三次
1%锇酸固定液固定2-3小时
用0.1M磷酸漂洗液漂洗15分三次
三．脱水：
50%乙醇15-20分
70%乙醇15-20分
90%乙醇15-20分
90%乙醇90%丙酮（1：1）15-20分
90%丙酮15-20分
以上在4度冰箱内进行
100%丙酮室温15-20分三次
四．包埋：
纯丙酮+包埋液（2：1）室温3-4小时
纯丙酮+包埋液（1：2）室温过夜
纯包埋液37度2-3小时
五．固化：
37度烘箱内过夜
45度烘箱内12小时
60度烘箱内48小时
六．超薄切片机切片70 nm
七．3%醋酸铀-枸橼酸铅双染色
八．透射电镜JEOL JEM-1230（80KV）观察。
拍片。
