Dante网络音频传输协议

dante一级认证考试答案一、选择题（每题2分，共20分）1. Dante网络协议是基于哪种传输层协议？A. TCP/IPB. UDPC. HTTPD. FTP答案：B2. Dante网络中，以下哪个设备不是必需的？A. Dante设备B. Dante控制器C. Dante交换机D. 无线路由器答案：D3. Dante网络中，设备间的最大距离是多少？A. 100米B. 300米C. 500米D. 1000米答案：B4. Dante网络支持的最大设备数量是多少？A. 32B. 64C. 128D. 2565. Dante网络中，以下哪个功能不是由Dante设备提供的？A. 音频传输B. 视频传输C. 控制信号传输D. 数据传输答案：B6. Dante网络中，以下哪种设备用于扩展网络覆盖范围？A. Dante设备B. Dante控制器C. Dante交换机D. Dante路由器答案：C7. Dante网络中，以下哪个参数不是用于描述音频质量的？A. 采样率B. 位深C. 带宽D. 分辨率答案：D8. Dante网络中，以下哪个设备不负责音频信号的放大？A. Dante设备B. Dante控制器C. Dante交换机D. Dante功放答案：B9. Dante网络中，以下哪个选项不是音频信号处理的功能？B. 均衡C. 压缩D. 视频编码答案：D10. Dante网络中，以下哪个设备用于实现网络管理和配置？A. Dante设备B. Dante控制器C. Dante交换机D. Dante路由器答案：B二、填空题（每空1分，共10分）1. Dante网络协议是基于________协议，提供________和________的音频传输。

答案：UDP，低延迟，高保真2. Dante网络中，设备间的最大距离是________米，支持的最大设备数量是________。

答案：300，2563. Dante网络中，________设备用于扩展网络覆盖范围，而________设备用于实现网络管理和配置。

BR-104S数字音频处理中心BR-104S数字音频处理中心是一个可以自定义编程的音频处理和控制系统。

它采用先进的DSP处理技术，拥有全新的全数字自动混音、反馈消除等算法。

控制都通过软件操作，更加智能化，大大简化了操作难度。

功能亮点：数通道组合通道拷贝、粘贴、联控功能；★具备USB声卡处理功能与录制功能，可以选配反馈抑制及回声消除功能★双重DSP音频处理，输入4通道：信号激发器、通道扩展器、信号压缩器、5-8段参量均衡、自动数字混音台；信号输出4通道自带31段参量均衡设置；★音箱管理器（5段参量均衡器、延时器、分频器、高低通滤波器、限幅器）。

具备各路通道矩阵混音功能。

★内置自动摄像跟踪功能；RS-232双向串行控制接口用于控制外部其它设备如：视频矩阵等RS-232设备，或接收第三方RS－232控制；RS-485摄像机控制端口；GPIO可编程控制接口（8组，可自定义编程控制）；支持平板界面操作控制。

支持1-8组场景预设功能；直观、图形化软件控制界面，可工作XP/Windows7、8、10等系统环境下。

4路平衡式话筒\线路输入，采用凤凰插接口；4路平衡式输出，采用凤凰插接口；输入输出通道配置灵活，兼容LINE输入和麦克风输入，平衡音频输出★支持高达48K/96K，24BIT无压缩CD级音质内置反馈抑制器等主要算法；★具有50余种音频处理器件例如；31段均衡器，13参量均衡器，压限器，限幅器，扩展器，分频器，分讯器，混音器，调音提，滤波器，噪声门，哑音器，自动增益，信号指示表和信号发生器等。

★智能自动摄像跟踪功能；消防联动功能；以太网接口用于软件设置/控制；带有遥控串行功能的RS-485；带有GPIO可编程控制接口；支持SNMP/SMTP远程管理；TFTP网络软件升级（可实现远程网络协助）支持场景预设功能；断电自动保护记忆功能；独立软件，可工作在WindowsNT4.0/2000/XP/78、10等系统环境下。

海南广播电视总台集群演播室于2016年7月份投入使用，包括三个演播室，分别是80平米新闻演播室、150平虚拟演播室以及400平全媒体演播室。

这三个演播室组成了集群演播室的新闻制作系统，该系统可以支持三个演播室同时进行制作节目，同时直播、传输,信号可以共享。

这三个演播室的视音频系统共用一个设备机房，信号由机房统一管理、统一分配。

当今音频系统的设备IP化已经是一个趋势，将音频信号用IP加载到以太网有诸多优势。

首先，在传输方面可以采用光纤将音频信号传输到80公里，一根电缆接收发送、交换机替换分配放大器；其次，在灵活性方面相比于传统的多线安装，模块化的以太网音频网络可更容易更方便地配置信号、修改、升级；并且在一个多层次的拓扑结构、以太网的可伸缩性非常大，可拓展性很强。

而集群演播室的音频系统以数字音频为基础，用Dante网络实现IP化，用Dante的优势在于Dante可以允许音频信号通过一根以太网发送和接收，并且很多音频通道没有复杂性和解决问题时的局限性。

Dante网对于专业音频设备用于IT方面时没有过于苛刻的要求，在软件设置、音频信号的配置以及管理方面更容易、更方便。

接下来，本文将会对Dante网在集群演播室音频系统方面的应用以及整个音频系统做一个详细介绍。

1. Dante网1.1 认识DanteDante是由一家网络多媒体公司Audinate研发的一种基于IP协议的数字音频网络传输协议，为音频信号的点对点连接提供了一种高精度、低延时、低成本的Dante网在集群演播室音频系统中的应用文/海南广播电视总台 陈巧璘 吴海珠摘要 ：随着网络的迅猛发展，音频系统IP化也越来越成为常态，而音频系统IP化之后的优势也越来越明显，无论是信号的传输、配置、对音频信号的分配都是越来越方便，对音频信号的可拓展性很强。

本文将对Dante网络在音频系统方面的应用做个详细介绍。

关键词 ：Dante网络；IP；音频系统；演播室集群系统网络︱System Network72影视制作73影视制作解决方案。

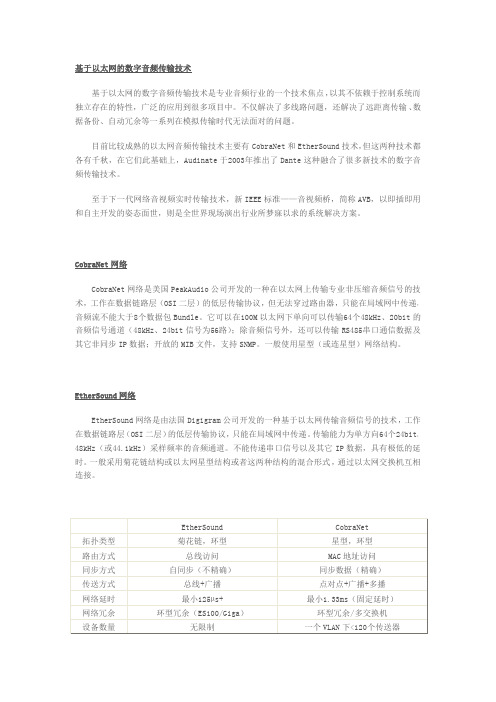

Dante数字音频传输技术基于以太网的数字音频传输技术已是专业音频行业的一个技术焦点，并以其不依赖于控制系统而独立存在的特性，广泛的应用到很多项目中。

一方面它解决了多线路的布线困难问题，同时也解决了远距离传输、数据备份、自动冗余等一系列在模拟传输时代无法面对的问题。

目前比较成熟的以太网音频传输技术主要有CobraNet[1]和EtherSound[2]技术，但这两种技术都各有千秋。

在此基础上，为了更加迎合市场的需求，Audinate于2003年推出了Dante[3]这种融合了很多新技术的数字音频传输技术。

1.概述Dante数字音频传输技术是一种基于3层的IP网络技术，为点对点的音频连接提供了一种低延时、高精度和低成本的解决方案[4][5]。

Dante技术可以在以太网(100M或者1000M)上传送高精度时钟信号以及专业音频信号并可以进行复杂的路由。

与以往传统的音频传输技术相比，它继承了CobraNet与EtherSound所有的优点，如无压缩的数字音频信号，保证了良好的音质效果;解决了传统音频传输中繁杂的布线问题，降低了成本;适应现有网络，无需做特殊配置;网络中的音频信号，都以“标签”的形式进行标注等。

同时具备自身独特的优势:1)更小的延时。

在100M网络带宽，总传输音频通道为3个时，延时仅为34µs。

Dante系统可自动调节可用的网络带宽，以便将延时时间降低到最小[7]。

2)采用了IEEE1588精密时钟协议进行时钟同步。

3)采用了zeroconf(ZeroConfigurationNetworking)[6][7]协议，利用自动配置服务器自动检查接口设备、标识标签以及区分IP地址等工作，无需启动高层级别的DNS或者DHCP服务，同时节省了复杂的手工网络配置。

4)网络的高兼容特性。

Dante技术可以允许音频信号和控制数据以及其他不相干的数据流共享在同一个网络中而不受干扰，用户可以最大限度的利用现有网络而无需为音频系统建立专网。

浅析Dante技术要点及其应用1 引言D ante数字网络音频技术是基于千兆以太网网络传输的无压缩、专业级的数字音频传输技术（AoIP）。

经过了十年的发展，Dante技术已被广泛应用在全球专业音频产品之中.Dante技术在音频系统中的运用满足了系统大规模、远距离的传输需求，支持数字音频信号网络传输的设备甚至可达数十台甚至上百台，实现设备之间的数字信号互联互通,并具有稳定可靠的信号同步等功能，网络操作部分的复杂性、自适应性、易用性不断优化。

伴随各种网络技术的加入，对音频系统工程师的要求就不仅仅局限于掌握音频设备的合理选用、系统的联通调试、声音的调整，还要具备相应的网络基础知识和调试技术，才能为网络数字音频信号的稳定传输提供完善安全的保障。

在网络的应用设定方面，简单的网络不再能满足大容量的系统需求.笔者综合以往在大型Dante网络应用的实践经验，结合相关的文献资料，分析并总结了Dante数字网络音频技术及其在应用中的设置方法。

2 Dante网络音频技术2。

1Dante网络音频信号的传输及其时钟同步传统的数字音频信号基本是以TDM（Time Division Multiplexing，时分复用）方式实现传输，如ADTA、MADI、AES/EBU3等。

TDM传输的局限在于信号为点对点传输（即单播)，一般用串联链路或环网实现系统同步。

Dante技术是基于以太网物理链接架构的音频系统,星型拓扑结构十分常用，使用TDM方式较难实现整体同步，因此，Dante系统采用PTP（Precision Time Protocol，精密时间协议）。

PTP协议使用了IEEE1588(网络测量和控制系统的精密时钟同步标准）作为时钟同步，其精度可达微秒级，常用在对时间控制需求极为精准的系统内。

2.1。

1 主、从时钟(Master/Slave）数字电路的启动运行，需要具备三个条件：供电、时钟、复位。

数字电路的所有运算都是按着一定的频率运行的,时钟是量化频率的工具.如果时钟失效,数字电路将无法正常工作.数字电路中同步时钟源有且只有一个，称为主时钟源，其余设备的时钟都是跟随、服从主时钟源的信号进行同步工作。

关于Dante与EtherSound、CobraNet、AVB的认识Dante是什么？Dante协议是一个在标准的IP网络上运行的现代化高性能数字媒体传输系统，是Audinate公司在2006年研发的，和传统的CobraNet技术一样，也是一个集硬件、软件和通信协议为一体的产品。

Dante有什么优势？Dante技术允许在一个以太网线上同时发送和接收许多的音频通道，并且避免了早期解决方案的复杂性和局限性。

Dante的低延迟和严格的同步播放，可以满足最苛刻的音响系统的要求，并且与现有的IT设备的兼容性非常好。

和传统的产品的不同之处是，Dante已经跨越了二层网络通信协议，完全采用更为先进和方便的IP三层通信协议，并且可以通过对Firmware的升级，直接过渡到AVB（Audio Video Bridging）协议，这是非常重要的一步。

Dante协议支持多少个音频通道？千兆网：在单一的链接上支持512✕512 48KHz/24Bit个音频通道，也就是共1024个双向通道。

对于96KHz/24Bit的音频数据流，信道容量减半。

百兆网：在单一的链接上支持48✕48 48KHz/24Bit个音频通道，也就是共96个双向通道。

对于96KHz/24Bit的音频数据流，信道容量减半。

Dante协议支持48KHz和96KHz两种音频采样率，具体根据不同厂家、不同系列的产品的不同而不同。

使用Dante时，网络中的两个音频节点的延迟是多少？原理上，两个音频接点之间直接使用千兆网连接，并且网络是非常完美的情况下，一个单一的音频数据被采集并且通过自己的IP数据包传送，Dante已经测得的延迟与千兆网的标准是一样的，都是83.3μs（0.08ms）。

Dante与EtherSound的性能比较？Dante没有拓扑的限制和安装的复杂性；Dante协议采样率最高支持192KHz，单一链路上最多支持1024个通道的双向传输，最低延迟可以达到83.3μs，而EtherSound协议的采样率最高只支持到96KHz，单一链路上最多支持512个通道，并且音频数据流只能单向通过HUB或Switch，最低延迟是125μs，所以Dante在性能上超过EtherSound。

dante音频标准Dante音频标准。

Dante音频标准是一种网络音频传输协议，它可以实现高质量、低延迟的音频传输。

作为一种数字音频传输技术，Dante音频标准在音频行业中得到了广泛的应用。

本文将介绍Dante音频标准的特点、应用场景以及相关设备的选购建议。

首先，Dante音频标准具有高品质的音频传输特性。

通过Dante网络，用户可以传输高保真、无损的音频信号，保证了音频的原始质量。

与传统的模拟音频传输方式相比，Dante音频标准可以避免模拟信号传输过程中可能出现的干扰和失真，从而提供更加清晰、真实的音频体验。

其次，Dante音频标准具有低延迟的特点。

在音频传输过程中，延迟是一个非常重要的指标。

特别是在演出、会议等需要实时音频传输的场合，低延迟可以保证音频和视频的同步，避免出现不同步的情况，提升了用户体验。

除此之外，Dante音频标准还具有灵活的网络布局特点。

通过Dante网络，用户可以轻松地实现音频设备的互联互通，无需繁琐的布线工作，极大地简化了音频系统的搭建和维护工作。

同时，Dante网络还支持对音频信号进行灵活的路由和管理，用户可以根据实际需求进行自定义设置，满足不同场景下的音频传输要求。

在实际应用中，Dante音频标准广泛应用于各类音频系统中，如会议室音频系统、演播室音频系统、演出场馆音频系统等。

在这些场景下，Dante音频标准可以为用户提供高品质、稳定的音频传输服务，满足不同场合的音频需求。

对于用户来说，选择合适的Dante音频设备至关重要。

在选购Dante音频设备时，用户需要考虑设备的兼容性、稳定性和易用性。

首先，用户需要确保所选设备支持Dante音频标准，并且具有良好的兼容性，可以与其他Dante设备无缝连接。

其次，稳定性是选择设备的关键因素，稳定的设备可以保证音频传输的可靠性和稳定性。

最后，易用性也是需要考虑的因素，用户需要选择操作简便、功能丰富的设备，以便更好地应用于实际场景中。

2467 332532514671. High quality A /D (24-Bit ), D /A (32-Bit ) convert , 48KHZ sampling rate .2. 2 channel balanced MIC /LINE XLR input , 2 channel balance output , Dante can support 2IN /2OUT .3. Dante digital network port configuration is a doubt standard network interface , which fully supports the function of unite switching and hot backup. Digital audio channel can support 2IN/2OUT, using 24-bit precision and extremely low network latency.4. Each input channel with independent signal light and gain control , also with +48V phantom power controlled by switch. Its input channel 1 with high resistance switch selection, supporting guitar, bass, key instrument equipment input, input channel 2 extra with 2 stereo input port (one pair of RCA input and one 3.5mm socket). Supporting media player, notebook computer and others equipment signal input.5. Each output channel with independent signal light .6. Dante can be used in the standard existing network interchanger , has highly interoperability : perfect cooperation with other start using Dante device.7. Outer connect +12 VDC power supply , Power switch independently controlled and power indicator light .1. GIAN SPDCan adjust input 1-2 channel gain, the max gain is 50dB.2. Signal Indicator Display input 1-2 channel level.3. Phantom power switch Input 1-2 channel 48V will be opened when press the switch.4. High resistance switch Press this switch to matching the impedance when it needs to through6.3mm Jack socket to connect instruments.5. Signal input socket Integrated COMBO socket, XLR connect MIC,6.3mm Jack connect music input.6. RCA input socket Connect stereo RCA input, signal mixing enter 2 channel processing.7. Headset input socket Connect 3.5mm headset socket input, signal mixing enter 2 channel processing.■ FUNCTION■ FRONT PANELDear Customer,Thank you for purchasing TAKSTAR Dante Connect Box. Please read the user manualcarefully before operation and keep it for reference in future. If you have any questions or suggestions, please contact our local dealer.Inside 2in/2out Dante card, can directly connect or325GB8898-2011。
