全焊式板式换热器

板式换热器分类汇总

一、 按板式换热器分类

1) 板翅式换热器

由封闭在带有冷、热流体进出口的集流箱中的换热板束构成。板束由平板和波纹翅片交互叠合，钎焊固定而成。冷、热流体流经平板两侧换热，翅片增加了传热面积，又促进了流体的湍动，并对设备有增强作用。

2) 螺旋板换热器

由两张保持一定间距的平行金属板卷制而成，冷、热流体分别在金属板两侧的螺旋形通道内流动。这种换热器的传热系数高(约比管壳式换热器高1～4倍)，平均温度差大(因冷、热流体可作完全的逆流流动)，流动阻力小，不易结垢;但维修困难。使用压力不超过2MPa。

3) 平板式换热器

由一定形状的波纹薄板和密封垫片交互叠合，并用框架夹紧组装而成。冷、热流体分别在波纹板两侧的流道中流过，经板片进行换热。波纹板通常由厚度为0.5～3mm的不锈钢、铝、钛、钼等薄板冲制而成。平板式换热器的优点是传热系数高(约比管壳式换热器高2～4倍)，容易拆洗，并可增减板片数以调整传热面积。操作压力通常不超过2MPa，操作温度不超过250℃。

二、 按焊接形式分类

1) 板壳式换热器、

2) 半焊接板式换热器、

3) 钎焊板式换热器。

4) 全焊接板式换热器、

三、 按根据结构来区分

1) 螺旋板式换热器

2) 可拆卸板式换热器(又叫带密封垫片的板式换热器)

3) 板卷式换热器(又叫蜂窝式换热器)

4) 焊接板式换热器

最全面的板式换热器知识（原理、结构、设计、选型、安装、维修）

板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。各种板

片之间形成薄矩形通道，通过板片进行热量交换。板式换热器是液—液、液—汽进行热交换

的理想设备。它具有换热效率高、热损失小、结构紧凑轻巧、占地面积小、安装清洗方便、

应用广泛、使用寿命长等特点。本课件由暖通南社独立完成整合编辑，欢迎转载，但请注明出处。

板式换热器基本结构及运行原理

板式换热器的型式主要有框架式（可拆卸式）和钎焊式两大类，板片形式主要有人字形波纹板、水平平直波纹板和瘤形板片三种。钎焊换热器结构

板式换热器主要结构

⒈板式换热器板片和板式换热器密封垫片

⒉固定压紧板

⒊活动压紧板

⒋夹紧螺栓

⒌上导杆

⒍下导杆

⒎后立柱

由一组板片叠放成具有通道型式的板片包。两端分别配置带有接管的端底板。

整机由真空钎焊而成。相邻的通道分别流动两种介质。相邻通道之间的板片压制成波纹。型

式，以强化两种介质的热交换。在制冷用钎焊式板式换热器中，水流道总是比制冷剂流道多

一个。

图示为单边流，有些换热器做成对角流，即：Q1和Q3容纳一种介质，而Q2和Q4容纳另一种介质。

板式换热器所有备件都是螺杆和螺栓结构，便于现场拆卸和修复。

运行原理

板式换热器是由带一定波纹形状的金属板片叠装而成的新型高效换热器,构造包括垫片、压

紧板（活动端板、固定端板）和框架（上、下导杆，前支柱）组成，板片之间由密封垫片进

行密封并导流,分隔出冷/热两个流体通道,冷/热换热介质分别在各自通道流过,与相隔的板片

进行热量交换，以达到用户所需温度。每块板片四角都有开孔，组装成板束后形成流体的分配管和汇集管，冷/热介质热量交换后，从各自的汇集管回流后循环利用。

换热原理：间壁式传热。

单流程结构：只有2块板片不传热－头尾板。

双流程结构：每一个流程有3块板片不传热。

板片和流道

通常有二种波纹的板片(L小角度和H大角度)，这样就有三种不同的流道(L,M和H)，如

柏恩换热器备件网提供柏恩、阿法拉伐、基伊埃、安培威、传特等各大品牌产品及配件，更有维护清洗、以旧换新等特色服务，详情请登录官网进行查询！详情登录官网进行查询！一．品牌介绍二．板式换热器特点三．板式换热器工作原理四．阿法拉伐板式换热器材质五．阿法拉伐换热器系列1.阿法拉伐可拆式板式换热器1）可拆式板式换热器结构2）可拆式板式换热器工作原理及性能3）阿法拉伐可拆式板式换热器系列2.半焊板式换热器1）半焊板式换热器的优点2）激光半焊板式换热器在化工领域的应用范围3.钎焊式换热器1)钎焊式换热器2)主要应用行业3)阿法拉伐钎焊式换热器系列及相关参数

柏恩换热器备件网提供柏恩、阿法拉伐、基伊埃、安培威、传特等各大品牌产品及配件，更有维护清洗、以旧换新等特色服务，详情请登录官网进行查询！详情登录官网进行查询！4.全焊式板式换热器1)全焊式板式换热器特点5.熔焊式换热器1）熔焊式换热器（AlfaNova）2）主要应用行业六．应用行业

一．品牌介绍120多年的历史，深厚的文化底蕴和良好的企业文化，使公司一直保持良好的发展势头。持续不断的创新是公司保持世界领先地位的基础。公司每年都投入大量的资金用于新产品的研发工作，成绩斐然，使公司在众多领域一直是行业的领航者，也使AlfaLaval商标成为全球高质量、高技术、高效率和高信誉的象征。阿法拉伐的产品以换热器、离心分离机和流体设备为主。其中，离心分离设备约占1/3。阿法拉伐公司于上世纪50年代发明卧式沉降离心机。1988年，世界上著名的沉降式离心机（Decanter）制造商夏普尔斯/Sharples加入我公司之后，阿法拉伐更在沉降式离心机的生产和运用方面称雄于世。2000年，美国著名的DorrOliver碟片离心机公司的加入，使阿法拉伐公司的实力空前壮大。在2007年，卧式沉降离心机的产量近1000台，在同行业中处于绝对的领先地位。二．板式换热器特点

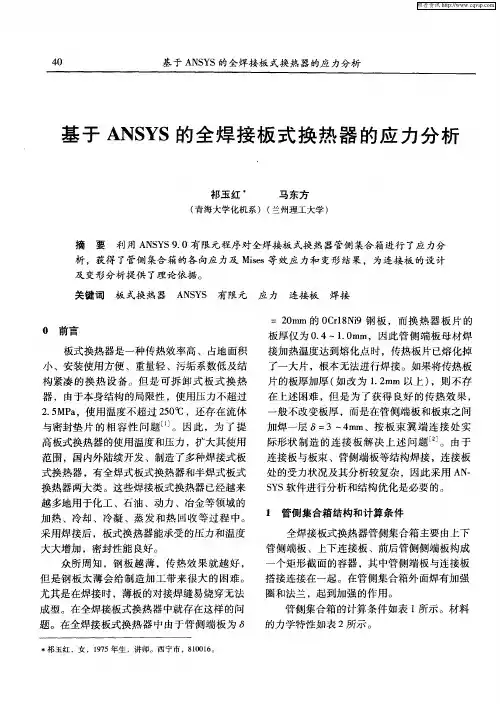

基于ＡＮＳＹＳ的全焊接板式换热器的应力分析　

基于ＡＮＳＹＳ的全焊接板式换热器的应力分析　

祁玉红　马东方　

（青海大学化机系）（兰州理工大学）　

摘要利用ＡＮＳＹＳ　９．０有限元程序对全焊接板式换热器管侧集合箱进行了应力分　

析，获得了管侧集合箱的各向应力及Ｍｉｓｅｓ等效应力和变形结果，为连接板的设计　及变形分析提供了理论依据。　

关键词板式换热器ＡＮＳＹＳ有限元应力　连接板焊接　

０前言　

板式换热器是一种传热效率高、占地面积　

小、安装使用方便、重量轻、污垢系数低及结　构紧凑的换热设备。但是可拆卸式板式换热　

器，由于本身结构的局限性，使用压力不超过　

２．５ＭＰａ，使用温度不超过２５０℃，还存在流体　与密封垫片的相容性问题ｕｊ。因此，为了提　

高板式换热器的使用温度和压力，扩大其使用　

范围，国内外陆续开发、制造了多种焊接式板　式换热器，有全焊式板式换热器和半焊式板式　

换热器两大类。这些焊接板式换热器已经越来　越多地用于化工、石油、动力、冶金等领域的　

加热、冷却、冷凝、蒸发和热回收等过程中。　

采用焊接后，板式换热器能承受的压力和温度　大大增加，密封性能良好。　

众所周知，钢板越薄，传热效果就越好，　但是钢板太薄会给制造加工带来很大的困难。　

尤其是在焊接时，薄板的对接焊缝易烧穿无法　

成型。在全焊接板式换热器中就存在这样的问　题。在全焊接板式换热器中由于管侧端板为　

｝祁玉红，女，１９７５年生，讲师。西宁市，８１￣１６。　＝２０ｒａｍ的０Ｃｒｌ８Ｎｉ９钢板，而换热器板片的　

板厚仅为０．４—１．０ｒａｍ，因此管侧端板母材焊　接加热温度达到熔化点时，传热板片已熔化掉　

了一大片，根本无法进行焊接。如果将传热板　片的板厚加厚（如改为１．２ｒａｍ以上），则不存　

在上述困难，但是为了获得良好的传热效果，　

一般不改变板厚，而是在管侧端板和板束之间　加焊一层　＝３—４ｍｍ、按板束翼端连接处实　际形状制造的连接板解决上述问题　ｊ。由于　

连接板与板束、管侧端板等结构焊接，连接板　处的受力状况及其分析较复杂，因此采用ＡＮ－
