电缆种类及选型计算

第二章 电缆的选型

2.1 电缆型号与应用范围

2.1.1 电缆型号的编制原则

⑴用汉语拼音第一个字母的大写表示绝缘种类、导体材料、内护层材料和结构特点。如

用Z代表纸，L代表铝，Q代表铅，F代表分相。电缆型号组成及其代表奕奕见表2-1。

表2-1 电缆型号组成及其代表意义

分类及

用途代号 绝缘代号 导体

代号 内护层

代号 派生代号 铠装层 外护层

代号 特征产品代号

电力电缆不表示，控制电缆为K Z-纸绝缘

V-聚氯乙烯绝缘

Y-聚乙烯绝缘

YJ-交联聚乙烯绝缘

X-橡皮绝缘 L-铝

T-铜（不标注） L-铝

Q-铅

V-聚氯乙烯

Y-聚乙烯

YJ-交联聚乙烯

H-橡套

HF-非燃性橡套 P-干绝缘

F-分相

D-不滴流

C-交联聚乙烯

Z-橡套 0-无

2-双钢带

3-细圆钢丝

4-粗圆钢丝 0-无

1-纤维绕包（麻被）

2-聚氯乙烯护套

3-聚乙烯护套 TH-湿热带

TA-干热带

⑵用数字表示外护层构成，有两位数字。无数字代表无铠装层，无外被层。第一位数表示铠装，第二位数字表示外被，例如，粗钢丝铠装纤维外被表示为41。

⑶电缆型号按电缆结构的排列一般依下列次序

绝缘材料 导体材料 内护层 外护层

⑷电缆产品用型号、额定电压和规格表示。其方法是在型号后再加上说明额定电压、芯数和标称截面积的阿拉伯数字。

① 黏性电缆

A、 ZL03-0.6/1 3×185表示铜芯、黏性油浸纸绝缘、铝套聚乙烯护套、额定电压0.6/1kV、三芯、标称截面积185mm2的电缆电缆。

B、 ZLL03-0.6/1 3×185表示铝芯、黏性油浸纸绝缘、铝套聚乙烯护套、额定电压0.6/1kV、三芯、标称截面积185mm2的电缆电缆。

② 不滴流电缆

A、ZQFD22-21/35 3×185表示铜芯、不滴流油浸纸绝缘、分相铅套、钢带铠装聚乙烯护套、额定电压为21/35kV、三芯、标称截面积185mm2的电缆电缆。

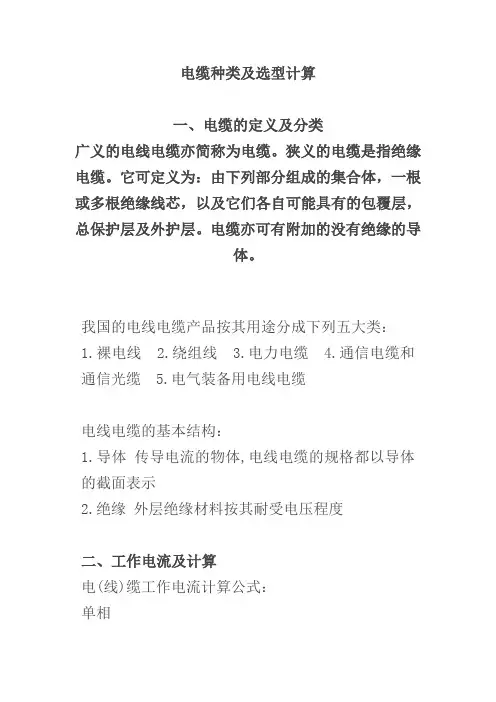

电缆种类及选型计算

一、电缆的定义及分类

广义的电线电缆亦简称为电缆。狭义的电缆是指绝缘电缆。它可定义为：由下列部分组成的集合体，一根或多根绝缘线芯，以及它们各自可能具有的包覆层，总保护层及外护层。电缆亦可有附加的没有绝缘的导体。

我国的电线电缆产品按其用途分成下列五大类：

1.裸电线 2.绕组线 3.电力电缆 4.通信电缆和通信光缆 5.电气装备用电线电缆

电线电缆的基本结构：

1.导体 传导电流的物体,电线电缆的规格都以导体的截面表示

2.绝缘 外层绝缘材料按其耐受电压程度

二、工作电流及计算

电(线)缆工作电流计算公式：

单相 I=P÷(U×cosΦ)

P-功率(W);U-电压(220V);cosΦ-功率因素(0.8);I-相线电流(A)

三相

I=P÷(U×1.732×cosΦ)

P-功率(W);U-电压(380V);cosΦ-功率因素(0.8);I-相线电流(A)

一般铜导线的安全截流量为5-8A/平方毫米，铝导线的安全截流量为3-5A/平方毫米。

在单相220V线路中，每1KW功率的电流在4-5A左右，在三相负载平衡的三相电路中，每1KW功率的电流在2A左右。

也就是说在单相电路中，每1平方毫米的铜导线可以承受1KW功率荷载；三相平衡电路可以承受2-2.5KW的功率。

但是电缆的工作电流越大，每平方毫米能承受的安全电流就越小。

电缆允许的安全工作电流口诀：

十下五（十以下乘以五） 百上二 （百以上乘以二）

二五三五四三界（二五乘以四,三五乘以三）

七零九五两倍半（七零和九五线都乘以二点五）

穿管温度八九折（随着温度的变化而变化,在算好的安全电流数上乘以零点八或零点九）

铜线升级算（在同截面铝芯线的基础上升一级,如二点五铜芯线就是在二点五铝芯线上升一级,则按四平方毫米铝芯线算）

裸线加一半（在原已算好的安全电流数基础上再加一半）

三、常用电(线)缆类型

线缆规格型号含义：

电缆

锁定

本词条由“科普中国”百科科学词条编写与应用工作项目 审核 。

电缆（electric cable；power cable）：通常是由几根或几组导线组成。

中文名

电缆

外文名

Cable

形 状

类似管子

构 成

几根或几组导线

目录

.

1 不同定义

.

▪ 分类

.

▪ 型号

.

2 种类与应用

. ▪ 种类

. ▪ 应用 . 3 制造流程

. ▪ 工艺流程

. ▪ 工艺特性

. 4 安全与保护

. ▪ 安全要求

. ▪ 保护措施

. ▪ 存放方法

. ▪ 质量辨别

. 5 老化与故障

. ▪ 老化原因

. ▪ 常见故障

. 6 选择技巧

. 7 行业发展

. ▪ 改革开放以前

. ▪ 改革开放以来

. ▪ 现状

. 8 其它

. ▪ 问答篇

. ▪ 击穿试验

. ▪ 电流口诀

. ▪ 成本估算

. ▪ 区分

不同定义

定义1：由一根或多根相互绝缘的导体和外包绝缘保护层制成，将电力或信息从一处传输到另一处的导线。

定义2：通常是由几根或几组导线（每组至少两根）绞合而成的类似绳索的电缆，每组导线之间相互绝缘，并常围绕着一根中心扭成，整个外面包有高度绝缘的覆盖层。电缆具有内通电，外绝缘的特征。

分类

电缆有电力电缆、控制电缆、补偿电缆、屏蔽电缆、高温电缆、计算机电缆、信号电缆、同轴电缆、耐火电缆、船用电缆、矿用电缆、铝合金电缆等等。它们都是由单股或多股导线和绝缘层组成，用来连接电路、电器等。 电缆按照光伏电站的系统可分为直流电缆及交流电缆，根据用途及使用环境的不同分类如下：

1.直流电缆

(1)组件与组件之间的串联电缆。

(2)组串之间及其组串至直流配电箱(汇流箱)之间的并联电缆。

(3)直流配电箱至逆变器之间电缆。

以上电缆均为直流电缆，户外敷设较多，需防潮、防暴晒、耐寒、耐热、抗紫外线，某些特殊的环境下还需防酸碱等化学物质。

2.交流电缆

(1)逆变器至升压变压器的连接电缆。

电线电缆种类及选型

电线电缆是电气工程中常用的一种导电材料，用于输送电能和信号传输。根据不同的用途和特点，电线电缆可以分为多种不同的种类。下面将介绍一些常见的电线电缆种类及其选型。

1.PVC绝缘电线电缆：这是一种常见的绝缘电线电缆，适用于一般的室内电气用途。PVC绝缘电线电缆具有成本低、易安装和良好的电气性能等优点，但其耐高温和抗腐蚀性能相对较差，因此不适用于高温和腐蚀性环境。

2.XLPE绝缘电线电缆：XLPE绝缘电线电缆采用交联聚乙烯(PE)作为绝缘材料，具有良好的电气性能和耐高温性能，适用于输送高温和大功率的电能。XLPE绝缘电线电缆还具有优异的耐化学腐蚀性能，可以用于有腐蚀性环境。

3.阻燃电线电缆：阻燃电线电缆通常用于有高要求的室内和室外电气安装，如建筑物、地铁、船舶等。阻燃电线电缆的外护层材料具有良好的阻燃性能，可以有效地阻止火焰传播，并减少有毒气体的释放。

4.铝芯电线电缆：相对于铜芯电线电缆，铝芯电线电缆的导电性能略差，但价格较低。因此，在一些需要较长传输距离但要求成本控制的场合，可以考虑使用铝芯电线电缆。

在选择电线电缆时，需要考虑以下几个关键因素：

1.电流载荷和电压：根据需要传输的电流载荷和电压，选择合适的电线电缆规格，以确保安全和可靠的电能输送。 2.环境条件：根据安装环境，选择适合的电线电缆材料和结构。比如，对于室外环境，需要选择具有良好耐候性的电线电缆。

3.特殊要求：有些特殊应用需要特殊类型的电线电缆，如防水、抗油、防爆等。根据具体要求，选择相应的特殊类型电线电缆。

4.成本和经济性：根据预算和项目要求，综合考虑电线电缆的价格、性能和使用寿命等因素，选择经济实用的电线电缆。

5.标准和规范：根据本地法规和相关标准，选择符合规范要求的电线电缆，以确保其安全可靠。

总结起来，选择适合的电线电缆种类及规格需要考虑电流载荷、电压、环境条件、特殊要求、成本和相关标准等因素，并综合权衡各方面的要求，以确保电线电缆能够安全可靠地满足工程需求。
