阀门密封面连接形式

精品文档

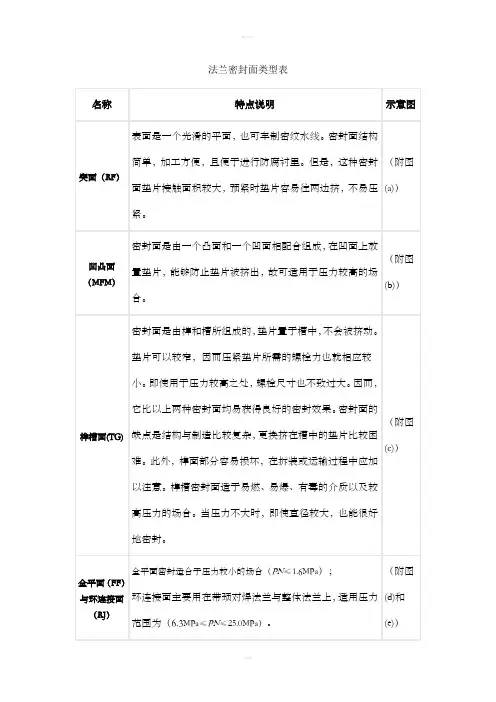

可编辑 法兰密封面类型表

名称 特点说明 示意图

突面（RF） 表面是一个光滑的平面，也可车制密纹水线。密封面结构简单，加工方便，且便于进行防腐衬里。但是，这种密封面垫片接触面积较大，预紧时垫片容易往两边挤，不易压紧。 （附图(a)）

凹凸面（MFM） 密封面是由一个凸面和一个凹面相配合组成，在凹面上放置垫片，能够防止垫片被挤出，故可适用于压力较高的场合。 （附图(b)）

榫槽面(TG) 密封面是由榫和槽所组成的，垫片置于槽中，不会被挤动。垫片可以较窄，因而压紧垫片所需的螺栓力也就相应较小。即使用于压力较高之处，螺栓尺寸也不致过大。因而，它比以上两种密封面均易获得良好的密封效果。密封面的缺点是结构与制造比较复杂，更换挤在槽中的垫片比较困难。此外，榫面部分容易损坏，在拆装或运输过程中应加以注意。榫槽密封面适于易燃、易爆、有毒的介质以及较高压力的场合。当压力不大时，即使直径较大，也能很好地密封。 （附图(c)）

全平面（FF）与环连接面（RJ） 全平面密封适合于压力较小的场合（PN≤1.6MPa）；

环连接面主要用在带颈对焊法兰与整体法兰上，适用压力范围为（6.3MPa≤PN≤25.0MPa）。 （附图(d)和(e)） 精品文档

可编辑 其它类型密封面 对于高压容器和高压管道的密封，密封面可采用锥形密封面或梯形槽密封面，它们分别与球面金属垫片（透镜垫片）和椭圆形或八角形截面的金属垫片配合。密封面可适用于压力较高的场合，但需要的尺寸精度和表面光洁度高，不易加工。 （图4-37）

（图4-38）

附图1：

附图1：

附图1：

附图1：

法兰密封图

法兰类型和密封面形式

法兰

标准号 密封面

压力等级

PN，MPa 常用阀门配套法兰

类型 代号 形式 代号

板式 PL HG20593、 突面 RF 0.25～2.5 突面平焊法兰是常用的法兰，可与精品文档

可编辑 平焊 JB/T81-94、

第1页 2.3.7焊接球阀、法兰球阀

球阀能做到与管道同寿命, 能安全无故障运行20年以上,其中阀体内的球体密封结构要求无需检修且寿命不少于25年。球阀的球体应采用实球体锻造加工而成，禁止采用空心组合球体、半球体球阀，不得采用缩颈球阀。

焊接球阀与管道采用焊接连接。各种规格的接口尺寸要符合《普通流体输送管道用埋弧焊钢管》（SYT 5037-2012）、《输送流体用无缝钢管》（GB/T8163-2008）和《低压流体输送用焊接钢管》（GB/T3091-2015）中的要求。阀门端口接管不得小于相连接管道的壁厚。

采用双活塞效应的阀座圈，具有双向双密封功能。除阀体和阀盖部分以外，阀颈部分也需要采用阀颈焊接的形式，以减少泄露点。固定轴或底板支撑部分需采用焊接的形式，以减少底部外泄露的可能。阀杆部位具有机械的防飞装置，在拆除压盖或顶法兰后，阀杆不会因内部压力而喷出。加长杆最终长度按实际安装位置确定。各阀门的内部结构应适用于阀门的使用条件，保证阀门的开启平稳，介质流动顺畅,可消除或降低汽蚀、冲蚀的产生。阀门的外部结构应美观、紧凑、实用，占地小。

2.3.7.1主要技术参数

连接方式：焊接

压力等级： 2.5MPa

设计温度： 150℃

耐 温： -25.5~150 ℃

严密性：应为双向密封，在1.1倍设计压力下（2.75 MPa）进行严密性试验，泄漏量应满足ISO 5208或EN 12266-1 B级标准要求。应设置可靠阀轴密第2页 封，防止阀杆处泄漏，在运行期间阀杆密封圈可在不停运时替换。

2.3.7.2设计结构

焊接球阀、法兰球阀为专门为区域供热系统设计的开关型阀门，投标方应依照招标方提出的参数条件，选定满足要求的阀门，并提供阀门的规范。所有阀门必须按ANSI B16.34、B31.1、API、FCI及ASTM等相关标准执行、选材、制造和试验。阀门的设计应满足介质温度、压力、流向及严密性的要求，并满足系统开/关时间的要求。泄漏等级按MSS-SP-61标准执行。

法兰类型介绍

法兰为带凸缘的零件。法兰可以是单独的，叫做法兰盘，也可以是组合型的，如阀门两端的法兰，便于安装螺栓。本文介绍法兰的材质、密封面形式和按国家标准和化工、石化、机械标准的法兰类型。

材质

20号、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18-8、321、304、304L、316、316L。

密封面形式

平面（FF）、突面（RF）、凸面（M）、凹面（F）、凹凸面（MF）、榫面（T）、槽面（G）、榫槽面（TG）、环连接面（RJ）。

按国家标准分为

整体法兰、螺纹法兰、对焊法兰、带颈平焊法兰、带颈承插焊法兰、对焊环带颈松套法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。

按化工行业标准分为

整体法兰（IF）、螺纹法兰（Th）、板式平焊法兰（PL）、带径对焊法兰（WN）、带颈平焊法兰（SO）、承插焊法兰（SW）、对焊环松套法兰（PJ/SE）、平焊环松套法兰（PJ/RJ）、衬里法兰盖（BL（S））、法兰盖（BL）。

按石化行业标准分为

螺纹法兰（PT）、对焊法兰（WN）、平焊法兰（SO）、承插焊法兰（SW）、松套法兰（LJ）、法兰盖（不表注）。

按机械行业标准分为 整体法兰、对焊法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。

阀门连接法兰标准

法兰为带凸缘的零件。法兰可以是单独的，叫做法兰盘，也可以是组合型的，如阀门两端的法兰，便于安装螺栓。

一、钢制管法兰中国机械行业阀门连接法兰标准

JB/T 74-1994 管路法兰 技术条件

JB/T 75-1994 管路法兰 类型

JB/T 79.1-1994 凸面整体铸钢管法兰

JB/T 79.2-1994 凹凸面整体铸钢管法兰

JB/T 79.3-1994 榫槽面整体铸钢管法兰

JB/T79.4-1994 环连接面整体铸钢管法兰

JB/T 81-1994 凸面板式平焊钢制管法兰

闸阀的密封面形式

通常有以下几种：

1.平面密封面：闸阀的密封面是平面的，通常由阀盖和阀座两个部分组成。这种形式简单，适用于一般的流体控制，但密封性相对较差。

2.斜面密封面：闸阀的阀盖和阀座的密封面倾斜，形成一个楔形间隙，使得开启或关闭阀门时，密封面上的压力会进一步增大，从而提高了密封性能。

3.单向斜面密封面：与斜面密封面类似，但是单向斜面密封面只允许流体从一个方向通过。这种密封面形式常用于需要防止逆流的场合，如在水泵进口处。

4.金属密封面：闸阀的密封面采用金属之间的接触来实现密封。这种形式的密封面通常由金属环或金属垫片组成，具有良好的密封性和抗腐蚀性能。

需要注意的是，不同的闸阀类型和使用场合可能采用不同的密封面形式。在选择闸阀时，需要根据具体的工况要求、介质性质和压力温度等因素综合考虑，选取适合的密封面形式以确保良好的密封性能。
