煤矿井下用带式输送机托辊技术条件（执行标准：MT821-1999）１主题内容与适用范围本标准规定了煤矿井下及露天煤矿、选煤等工作场所用带式输送机上槽形托辊和平形托辊的技术要求、试验方法、检验规则和标志、包装、运输、贮存。
本标准主要适用于煤矿井下用带式输送机及露天煤矿、选煤等工作场所用带式输送机上的槽形托辊和平形托辊（以下简称托辊）。
２引用标准MT820-99煤矿井下用带式输送机技术条件MT 73—92煤矿井下用带式输送机及露天托辊品种与基本尺寸MT/T655-97煤矿用带式输送机托辊轴承技术条件GB 5675灰铸铁分级GB 710优质碳素钢结构钢薄钢板技术条件３技术要求３.１槽形托辊和平形托辊应符合ＭＴ73和本标准的规定,并应按规定程序批准的图样和技术文件制造．３.２使用条件３。
２。
１环境温度为－10℃~＋40℃．３。
２.２井下空气的成分应符合《煤矿安全规程》第104条所规定的要求;３.２。
３工作环境允许存在淋水情况；３。
２。
４托辊应能适应在搬运过程中出现的摔、扔现象。
３.３零件要求３.３。
１管体可使用金属或非金属材料,材料的机械物理性能不得低于Q235钢号，其他各项质量性能指标必须保证成品符合本标准所规定的有关条款。
３.３.２轴承座轴承座可采用铸铁件或冲压件.铸铁件材料的机械物理性能不得低于HT150，冲压材料的机械物理性能不得低于0。
8F优质碳素结构钢,名义厚度不得小于3mm。
轴承座的轴承孔内公差为M7。
３。
３。
３轴承轴承应采用KA系列托辊专用轴承,其公称尺寸性能参数和技术要求(MT/T655—97）.采用进口轴承时其游隙等级为C3。
３。
３。
４托辊轴托辊轴材料的机械物性能不得低于Q235钢号。
托辊轴与轴承装配部分外径公差为js6. ３.３。
５密封装置密封装置必须具有良好的密封性能,能有效地防止煤粉和水进入轴承，并需符合本标准所规定的有关条款.３.３。
６润滑脂托辊使用的润滑脂的质量指标必须符合表1规定.３。
带式输送机托辊标准
带式输送机托辊是带式输送机的重要组成部分，其质量和标准直接影响着输送
机的正常运行和使用寿命。
因此，制定和遵守带式输送机托辊的相关标准显得尤为重要。
首先，带式输送机托辊的材质应符合国家标准，一般采用碳钢、不锈钢等材质
制作。
在选择材质时，需要考虑托辊的使用环境和工作条件，以确保其具有良好的耐磨性和耐腐蚀性。
另外，托辊的表面应进行防锈处理，以延长其使用寿命。
其次，带式输送机托辊的尺寸和结构也需要符合相关标准要求。
一般来说，托
辊的直径、长度和轴承尺寸等参数需要按照国家标准进行设计和制造，以保证其与输送机的匹配性和稳定性。
此外，托辊的结构应设计合理，保证其在工作过程中能够承受输送物料的重量和冲击力，同时减少能耗和维护成本。
另外，带式输送机托辊的安装和使用也需要遵守相关标准规定。
在安装过程中，需要保证托辊与输送机的配合精度和安装质量，避免出现偏心、摆动等现象。
在使用过程中，需要定期检查托辊的磨损和轴承状态，及时进行维护和更换，以确保输送机的正常运行。
总的来说，带式输送机托辊的标准对于输送机的正常运行和使用寿命具有重要
意义。
只有严格遵守相关标准要求，选择优质的托辊产品，并进行规范的安装和使用，才能保证输送机的安全稳定运行，提高生产效率，降低维护成本，为企业创造更大的经济效益。
因此，各生产企业和使用单位应高度重视带式输送机托辊标准的制定和执行，确保输送机设备的安全可靠运行。

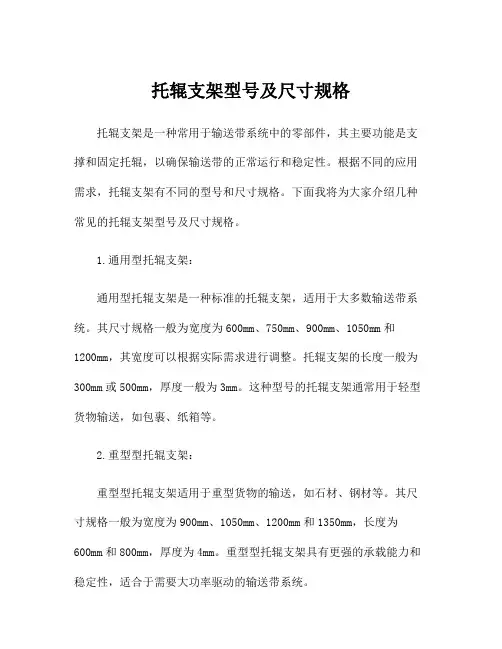

托辊支架型号及尺寸规格托辊支架是一种常用于输送带系统中的零部件，其主要功能是支撑和固定托辊，以确保输送带的正常运行和稳定性。
根据不同的应用需求，托辊支架有不同的型号和尺寸规格。
下面我将为大家介绍几种常见的托辊支架型号及尺寸规格。
1.通用型托辊支架：通用型托辊支架是一种标准的托辊支架，适用于大多数输送带系统。
其尺寸规格一般为宽度为600mm、750mm、900mm、1050mm和1200mm，其宽度可以根据实际需求进行调整。
托辊支架的长度一般为300mm或500mm，厚度一般为3mm。
这种型号的托辊支架通常用于轻型货物输送，如包裹、纸箱等。
2.重型型托辊支架：重型型托辊支架适用于重型货物的输送，如石材、钢材等。
其尺寸规格一般为宽度为900mm、1050mm、1200mm和1350mm，长度为600mm和800mm，厚度为4mm。
重型型托辊支架具有更强的承载能力和稳定性，适合于需要大功率驱动的输送带系统。
3.不锈钢型托辊支架：不锈钢型托辊支架主要用于一些特殊环境下的输送带系统，如食品加工、医药等行业。
不锈钢型托辊支架具有耐腐蚀、防锈的特点，卫生且易于清洁。
其尺寸规格一般与通用型托辊支架相同。
4.调节型托辊支架：调节型托辊支架可以根据需要进行高度调节，以适应不同高度要求的输送带系统。
其尺寸规格一般与通用型托辊支架相同，但支架的高度可以通过顶部调节器进行调整。
调节型托辊支架通常用于需要频繁调整输送带高度的系统，如装配线、生产线等。
总之，托辊支架是输送带系统中不可或缺的重要组成部分，其型号和尺寸规格应根据实际需求进行选择。
以上介绍的几种常见的托辊支架型号及尺寸规格仅供参考，实际应用中还需根据具体要求进行选择和定制。
希望以上内容对您有所帮助！。

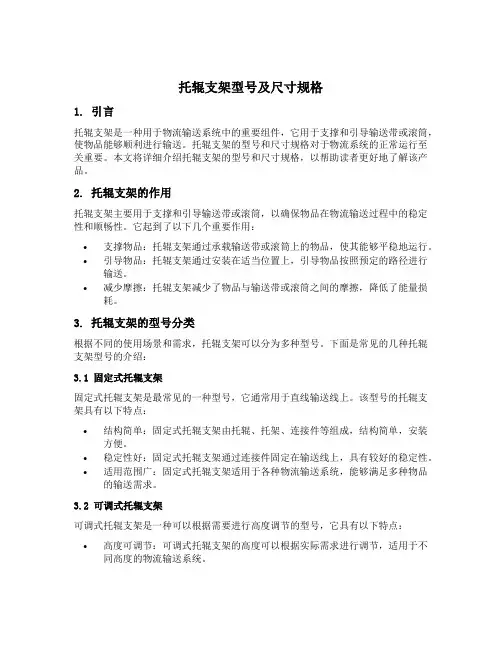

托辊支架型号及尺寸规格1. 引言托辊支架是一种用于物流输送系统中的重要组件，它用于支撑和引导输送带或滚筒，使物品能够顺利进行输送。
托辊支架的型号和尺寸规格对于物流系统的正常运行至关重要。
本文将详细介绍托辊支架的型号和尺寸规格，以帮助读者更好地了解该产品。
2. 托辊支架的作用托辊支架主要用于支撑和引导输送带或滚筒，以确保物品在物流输送过程中的稳定性和顺畅性。
它起到了以下几个重要作用：•支撑物品：托辊支架通过承载输送带或滚筒上的物品，使其能够平稳地运行。
•引导物品：托辊支架通过安装在适当位置上，引导物品按照预定的路径进行输送。
•减少摩擦：托辊支架减少了物品与输送带或滚筒之间的摩擦，降低了能量损耗。
3. 托辊支架的型号分类根据不同的使用场景和需求，托辊支架可以分为多种型号。
下面是常见的几种托辊支架型号的介绍：3.1 固定式托辊支架固定式托辊支架是最常见的一种型号，它通常用于直线输送线上。
该型号的托辊支架具有以下特点：•结构简单：固定式托辊支架由托辊、托架、连接件等组成，结构简单，安装方便。
•稳定性好：固定式托辊支架通过连接件固定在输送线上，具有较好的稳定性。
•适用范围广：固定式托辊支架适用于各种物流输送系统，能够满足多种物品的输送需求。
3.2 可调式托辊支架可调式托辊支架是一种可以根据需要进行高度调节的型号，它具有以下特点：•高度可调节：可调式托辊支架的高度可以根据实际需求进行调节，适用于不同高度的物流输送系统。
•灵活性好：可调式托辊支架可以根据物品的尺寸和重量进行调整，提高了物品的稳定性和输送效率。
•维护方便：可调式托辊支架的高度调节机构设计合理，方便维护和保养。
3.3 重型托辊支架重型托辊支架主要用于承载较重物品的输送系统，它具有以下特点：•承载能力强：重型托辊支架采用了更加坚固的结构设计，能够承受较大的重量。
•耐用性好：重型托辊支架采用高强度材料制造，具有较好的耐磨性和耐腐蚀性。
•适用性广：重型托辊支架适用于各种重型物品的输送，如矿石、煤炭等。

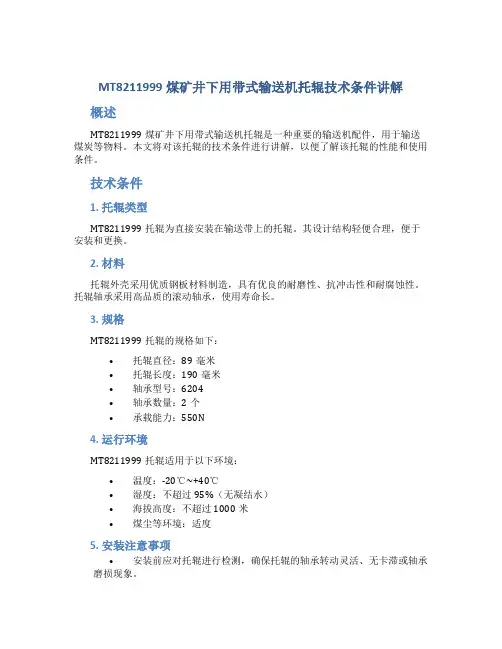

MT8211999煤矿井下用带式输送机托辊技术条件讲解
概述
MT8211999煤矿井下用带式输送机托辊是一种重要的输送机配件，用于输送煤炭等物料。
本文将对该托辊的技术条件进行讲解，以便了解该托辊的性能和使用条件。
技术条件
1. 托辊类型
MT8211999托辊为直接安装在输送带上的托辊。
其设计结构轻便合理，便于安装和更换。
2. 材料
托辊外壳采用优质钢板材料制造，具有优良的耐磨性、抗冲击性和耐腐蚀性。
托辊轴承采用高品质的滚动轴承，使用寿命长。
3. 规格
MT8211999托辊的规格如下：
•托辊直径：89毫米
•托辊长度：190毫米
•轴承型号：6204
•轴承数量：2个
•承载能力：550N
4. 运行环境
MT8211999托辊适用于以下环境：
•温度：-20℃~+40℃
•湿度：不超过95%（无凝结水）
•海拔高度：不超过1000米
•煤尘等环境：适度
5. 安装注意事项
•安装前应对托辊进行检测，确保托辊的轴承转动灵活、无卡滞或轴承磨损现象。
•托辊安装时，应保证托辊与输送带间距符合要求，不得过小或过大。
•安装前，应先清理输送带上的油污和杂质，确保输送带表面光洁。
•安装过程中，应按照托辊所在的位置和方向进行正确的安装。
MT8211999煤矿井下用带式输送机托辊是一种重要的输送机配件，其性能和使用条件能满足煤炭等物料的输送要求。
在使用前，需要按照本文中的技术条件和安装注意事项进行正确的安装和使用，以确保托辊的正常运行和使用寿命。
托辊技术参数《托辊那些事儿》嘿，说起托辊啊，这可真是个挺有趣的东西呢。
托辊，简单来说，就是带式输送机的重要部件，就像汽车的轮子一样重要，没它，那输送带可就没法好好工作啦。
我记得有一次啊，我去一个工厂参观。
一进那个车间，就看到一条长长的输送带在那儿呼呼地转着，上面运送着各种各样的物料。
这时候，我的眼睛就被那些小小的托辊给吸引住了。
它们整整齐齐地排列在输送带下面，就像一群忠诚的小卫士。
我走近了仔细瞧，发现这些托辊的直径大小还挺有讲究的。
我看到的那些托辊，直径大概有89毫米呢。
这89毫米可不仅仅是个数字，它是经过精心设计的。
你想啊，如果直径太小了，那输送带在上面转的时候，就容易陷下去，就像人走在坑坑洼洼的路上，走不稳啊。
而这个89毫米的直径，就能让输送带舒舒服服地躺在上面，平稳地向前运行。
还有托辊的长度，我看到的那些大概是2米左右。
这个长度也是很关键的。
如果太短了，那就没法很好地支撑输送带，物料在输送的过程中就可能会掉下来。
就像我们睡觉的床，如果太短了，脚都没地方放，那多难受啊。
这2米左右的长度，就能确保输送带被稳稳地托住，物料可以安安稳稳地从这头运到那头。
托辊的转速也很有意思。
在那个工厂里，我看着托辊咕噜咕噜地转着，就好奇它到底转得多快呢。
后来一打听，它的转速是根据输送带的速度来匹配的。
如果输送带速度快，托辊就得转得快，要是转得慢了，输送带就会和托辊之间产生摩擦，就像两个人走路，一个走得快一个走得慢，就容易撞到一起。
这样不仅会磨损输送带和托辊，还会影响整个输送工作的效率呢。
再说说托辊的材质吧。
我摸了摸那些托辊，感觉还挺结实的。
它们的外壳是那种金属材质，具体好像是钢管。
这钢管的厚度也有说道，太薄了容易被压坏，太厚了又会增加成本。
我看到的那些托辊的钢管厚度刚刚好，既能承受住输送带和物料的重量，又不会造成浪费。
而且啊，托辊里面的轴承也很关键。
那轴承就像托辊的心脏一样，要是质量不好，转起来就不顺畅。
我看到的这些托辊的轴承转起来可顺滑了，就像滑冰运动员在冰面上滑行一样，一点也不卡顿。
关于带式输送机在设计中托辊规格的确定1辊径的选择托辊辊子的直径只与输送机带宽、带速和承载能力有关系，与输送机长度和倾角都没有关系。
有的人认为输送机越长、倾角越大，托辊的直径就要越大，这种想法是极端的错误。
必须明确以下两个关系：a.托辊直径与带宽的关系：托辊辊径与长度应符合《GB/T990—1991带式输送机托辊基本参数与尺寸》的规定，见表1。
表1托辊直径与带宽的关系表mm根据辊子直径和承载能力，托辊辊子分为轻、中、重型三种。
全部采用大游隙轴承，并保证所有辊子的转速不超过600r/min。
b.托辊直径与带速的关系：在确定带速的情况下，托辊辊子的转速不能太大。
在同样寿命情况下，转速大，使用时间就短，转速小，使用时间就长。
但辊子的直径不能太大，辊子直径太大，整个输送机不配套，初期投资成本就高。
在皮带机设计规范中规定：辊子的转速不能超过600r/min。
托辊直径与输送机带速的关系见表2。
表2托辊辊径与转速（r/min）的关系综合以上情况，根据表1和表2，选用托辊直径φ133mm。
2计算选择轴承型号托辊寿命取决于轴承的失效寿命。
因此，托辊的承载能力与轴承寿命有关，选用时应按带速、输送机的生产能力确定载荷，然后按辊子的承载能力选择轴承。
辊子载荷系数见表3，运行系数见表4，冲击系数见表5，工况系数见表6。
表3辊子载荷系数表4运行系数表5冲击系数数( )表6工况系数本条皮带机的托辊形式：承载托辊采用三节辊形成的槽型托辊，回程托辊采用一节辊形式的平行下托辊；根据表3可查得，承载托辊的辊子载荷系数e=0.8，平行下托辊的辊子载荷系数e=1。
由已知条件，每天不多余16小时出煤，因此由表4可查得运行系数=1.1。
一般情况下，井下由采煤机采的煤最大块不超过350mm，大于150mm～300mm细料中有少量最大块，并且带速v=2.5 m/s，由表5可查得冲击系数 =1.06。
皮带机在大巷中的运行条件：可以认为正常工作和正常维修，根据这样，在表6中可查得工况系数 =1.00。
