光纤的规格和选用方法

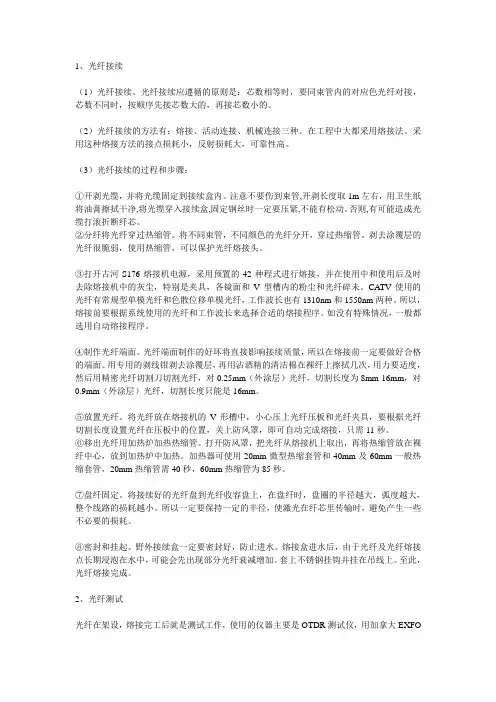

1、光纤接续

（1）光纤接续。光纤接续应遵循的原则是：芯数相等时，要同束管内的对应色光纤对接，芯数不同时，按顺序先接芯数大的，再接芯数小的。

（2）光纤接续的方法有：熔接、活动连接、机械连接三种。在工程中大都采用熔接法。采用这种熔接方法的接点损耗小，反射损耗大，可靠性高。

（3）光纤接续的过程和步骤：

①开剥光缆，并将光缆固定到接续盒内。注意不要伤到束管,开剥长度取1m左右，用卫生纸将油膏擦拭干净,将光缆穿入接续盒,固定钢丝时一定要压紧,不能有松动。否则,有可能造成光缆打滚折断纤芯。

②分纤将光纤穿过热缩管。将不同束管，不同颜色的光纤分开，穿过热缩管。剥去涂覆层的光纤很脆弱，使用热缩管，可以保护光纤熔接头。

③打开古河S176熔接机电源，采用预置的42种程式进行熔接，并在使用中和使用后及时去除熔接机中的灰尘，特别是夹具，各镜面和V型槽内的粉尘和光纤碎未。CATV使用的光纤有常规型单模光纤和色散位移单模光纤，工作波长也有1310nm和1550nm两种。所以，熔接前要根据系统使用的光纤和工作波长来选择合适的熔接程序。如没有特殊情况，一般都选用自动熔接程序。

④制作光纤端面。光纤端面制作的好坏将直接影响接续质量，所以在熔接前一定要做好合格的端面。用专用的剥线钳剥去涂覆层，再用沾酒精的清洁棉在裸纤上擦拭几次，用力要适度，然后用精密光纤切割刀切割光纤，对0.25mm（外涂层）光纤，切割长度为8mm-16mm，对0.9mm（外涂层）光纤，切割长度只能是16mm。

⑤放置光纤。将光纤放在熔接机的V形槽中，小心压上光纤压板和光纤夹具，要根据光纤切割长度设置光纤在压板中的位置，关上防风罩，即可自动完成熔接，只需11秒。

⑥移出光纤用加热炉加热热缩管。打开防风罩，把光纤从熔接机上取出，再将热缩管放在裸纤中心，放到加热炉中加热。加热器可使用20mm微型热缩套管和40mm及60mm一般热缩套管，20mm热缩管需40秒，60mm热缩管为85秒。

.

. 塑料管道的规格和选用（1）

一. 塑料管道的规格

关系到水力设计需要，管道一般用管径作为主要规格标识。根据塑料管材的特点，国际标准及我国国家标准规定热塑性塑料管道的尺寸规格以其公称外径命名，这一点与目前仍在使用的钢管，水泥管等传统管材一般以其公称通径（即近似内径）作为尺寸规格是不同的。在选用时应特别注意这一区别，以免造成失误。

表1是管道规格的比较表。其中口径、尺寸相近的列于同一横栏,便于对比参考。

表1. 管径规格对比表

国标（公制）

热塑性塑料管材1 英制规格

热塑性塑料管 水煤气管

（镀锌管)

规格 公称外径 不圆度 规格 公称外径2 公称外径3 近似通径 规格 外径

dn20 20+0。3 1。2 1/2″ 21.3 22 16 DN16 21.3

dn25 25+0。3 1。2 3/4″ 26.9 26 20 DN20 26.8

dn32 32+0。3 1。3 1″ 33。7 34 25 DN25 33.5

dn40 40+0.3 1.4 1 1/4″ 42.4 42 32 DN32 42。3

dn50 50+0。3 1.4 1 1/2″ 48。3 48 40 DN40 48。0

dn63 63+0。3 1。5 2″ 60。3 60 50 DN50 60.0

dn75 75+0。3 1.6 2 1/2″ 75.3 76 65 DN65 75.5

dn90 90+0.3 1。8 3″ 88。9 89 80 DN80 88。5

dn110 110+0.4 2.2 4″ 114。3 114 100 DN100 114。0

dn125 125+0.4 2。5

dn140 140+0。5 2.8 5″ 140。3 125 DN125 140.0

dn160 160+0。5 3。2 6″ 168。3 165 150 DN150 165。0

dn200 200+0.6 4。0 7″ 193。7 175

1 附件3

光纤的分类及光缆的型号

一 光纤的分类

1 光纤的基本概念

光纤是一种由多层透明介质构成的纤维状光波导，实心纤芯的折射率略高于包层，包层的折射率为常数。光纤是传导光波的玻璃纤维。有两种，一种是多模光纤，它容许几百个模式在光纤中传输。多模光纤若以光纤剖面上的折射率分布形状来分，一种叫渐变型，一种叫突变型。另外一种是单模光纤，它只容许一个模式（基模LP01）在光纤中传输。图1中给出了两种多模光纤的折射率分布形状。图中的Rc为纤芯半径，n1为芯区中的最大折射率，n2为包层折射率。定义相对折射率差为：

nnnnnn1222121212 （当1时） （1）

相对折射率差△及折射率剖面分布nr是光纤设计和制造时的重要参数。一般情况下，多模光纤的△≈1%，单模光纤的△≈0.02～0.5%。

2 光纤的折射率分布

1）基本原理

光纤折射率分布描述的是从至包层的折射率随半径的变化，如图2所示。

rnn （2）

光纤中模的传播依赖于折射率分布的形状。在实际应用中光纤折射率分布曲线也可用半径的折射率分布指数函数来描述： 包层 芯区

0 Rc r n1

n2 n(r)

a. 突变型 包层 芯区

0 Rc r n1

n2 n(r)

b. 渐变型

图1. 两种多模光纤的折射率分布

n(r) 芯折射率

n2

包层折射率 n1

-a +a g=1 g=2 g→∞

图2 光纤折射率分布 2 对于芯： garnrn21212 r

对于包层： 222nrn常数 r≥a

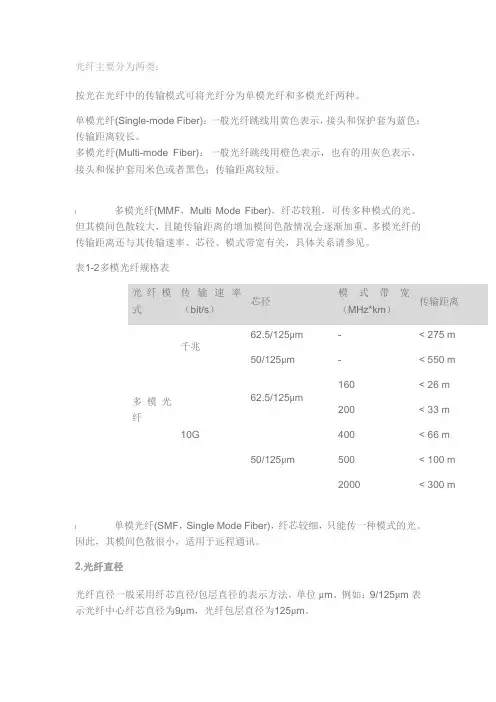

光纤主要分为两类：

按光在光纤中的传输模式可将光纤分为单模光纤和多模光纤两种。

单模光纤(Single-mode Fiber)：一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较长。

多模光纤(Multi-mode Fiber)：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。

l 多模光纤(MMF，Multi Mode Fiber)，纤芯较粗，可传多种模式的光。但其模间色散较大，且随传输距离的增加模间色散情况会逐渐加重。多模光纤的传输距离还与其传输速率、芯径、模式带宽有关，具体关系请参见。

表1-2多模光纤规格表

光纤模式 传输速率（bit/s） 芯径 模式带宽（MHz*km） 传输距离

多模光纤 千兆 62.5/125μm - < 275 m

50/125μm - < 550 m

10G 62.5/125μm 160 < 26 m

200 < 33 m

50/125μm 400 < 66 m

500 < 100 m

2000 < 300 m

l 单模光纤(SMF，Single Mode Fiber)，纤芯较细，只能传一种模式的光。因此，其模间色散很小，适用于远程通讯。

2.光纤直径

光纤直径一般采用纤芯直径/包层直径的表示方法，单位μm。例如：9/125μm表示光纤中心纤芯直径为9μm，光纤包层直径为125μm。 H3C低端系列以太网交换机推荐使用的光纤直径如下：

l

G.652常规单模光纤：9/125μm

l

常规多模光纤：62.5/125μm

l

G.651多模光纤：50/125μm（多模VCSEL激光器选用）

1.2.6接口连接器类型

接口连接器用于连接可插拔模块及相应的传输媒质。H3C低端系列以太网交换机支持的光模块所采用的光纤连接器有两种：SC连接器和LC连接器。
