光学作图练习
班级:姓名:
1．完成下列关于透镜的光路：
2．发光点S发出一束光投射到水面上，其中一条光线反射后经过A点，请作出入射光线、反射光线和大致的折射光线 3．处于主光轴上的物体AB经凸透镜后在光屏上成的像A'B'，请你根据图中所给的条件画出凸透镜，并确定焦点F的位置.
4．画出下列各图中光线经过玻璃砖的光路
5、下列两透镜组合中都有一个焦距是重合的，请画出经过两透镜的光路
6、在图中的虚线框内填入适当类型的透镜，并完成光路图。 作图题
1．作出下列各图的入射光线（或反射光线、镜面），并标出第1、2图的入射角、反射角。
2．作出下列各图的入射光线（或折射光线），并标出第1、2图的入射角、折射角。
3．如图1所示S为发光点，MN为平面镜，请画出由S点发出并经平面镜反射后通过Ａ点的光线。
4．根据平面镜成像的特点，在图2中作出物体AB在平面镜MN中的像(要求保留作图痕迹)。
5．在图3、图4中完成光路。
1.完成右图中的光路图．
2.请画出右图中两条平行光线通过凸透镜后的折射线．
3.图中，S'是发光点S经凸透镜折射后所成的像，画出入射光线经透镜折射后的折射光线，并确定透镜的焦点．
4.点燃的蜡烛放在凸透镜的左旁主轴上如图所示的位置，试就像的大小、虚实、倒正几方面把烛焰的像大略地画在图上．
5.在下面各图中填入适当的透镜：
6.在图中，画出光线通过透镜后的折射光线．
7.在图中，根据光线通过透镜前后光路，在方框中画出适当的透镜．
8.如图所示，A、B为射向凸透镜的两条光线，画出通过凸透镜后的折射光线．
9.一束平行于主光轴的光分别射在如图所示的两透镜上，试分别画出这束光通过两透镜发生折射后的光线．
10.完成下面各自的光路．
11.根据光路，在下列方框中各填上一个光学器件的名称．
12.如右图所示，画出了光通过透镜后的折射光线，请在图上画出入射光线．
13.在图中已画出了通过透镜后的折射光线方向，试画出相应的入射光线．

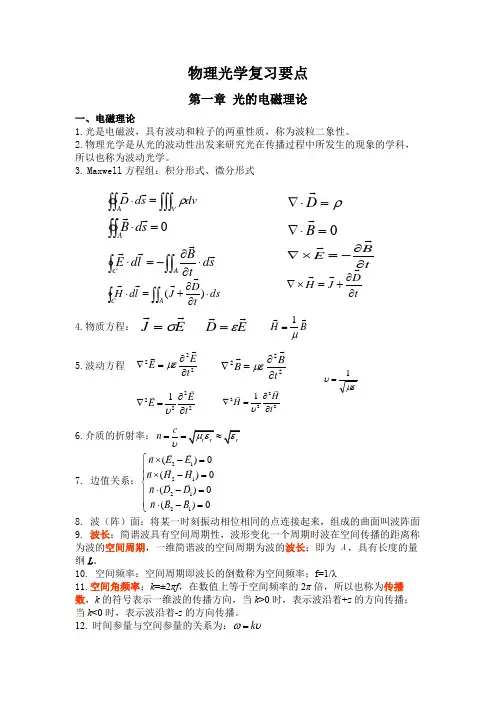

物理光学复习要点
第一章 光的电磁理论
一、电磁理论
1.光是电磁波，具有波动和粒子的两重性质，称为波粒二象性。
2.物理光学是从光的波动性出发来研究光在传播过程中所发生的现象的学科，所以也称为波动光学。
3. Maxwell方程组：积分形式、微分形式
4.物质方程：
5.波动方程
6.介质的折射率：rrrcn
7. 边值关系：21212121()0()0()0()0nEEnHHnDDnBB
8. 波（阵）面：将某一时刻振动相位相同的点连接起来，组成的曲面叫波阵面
9. 波长：简谐波具有空间周期性，波形变化一个周期时波在空间传播的距离称为波的空间周期，一维简谐波的空间周期为波的波长；即为λ，具有长度的量纲L。
10. 空间频率：空间周期即波长的倒数称为空间频率；f=1/λ
11.空间角频率：k=±2πf，在数值上等于空间频率的2π倍，所以也称为传播数，k的符号表示一维波的传播方向，当k>0时，表示波沿着+z的方向传播；当k<0时，表示波沿着-z的方向传播。
12. 时间参量与空间参量的关系为：k tBED0BtDJHACsdtBldEVAdvsdD0AsdBACdstDJldH)(BH1EDEJ222tEE222tBB22221EEt22221HHt113. 坡印廷矢量
S称为能流密度矢量或者称为坡印廷矢量，它的大小表示电磁波所传递的能流密度，它的方向代表能量流动的方向或电磁波传播的方向。
14. 电磁波强度(光强)的定义是：能流密度S在接收器可分辨的时间间隔(即响应时间)τ内的时间平均值。
01ISSdt
中考物理光学复习重点分析
一、认真研究课程标准和威海市考试说明，制定全面、合理、科学的考点。
课程标准和考试说明中对光学知识要求的比较笼统、宽泛、不易操作。在实际复习中我们根据课程标准和考试说明将光学部分的知识点进一步细化，落实到每一个小的考点，努力做到知识点全面无遗漏，重点突出显位置，难点突破找方法。做到目标明确，有的放矢，争取少走弯路，努力做到少时高效。
光学课程标准要求
1．探究光在同种均匀介质中的传播特点、光的反射和折射规律、平面镜成像特点、凸透镜成像的规律。
2．认识凸透镜的会聚作用和凹透镜的发散作用，了解凸透镜成像的应用。
3．通过观察和实验，知道白光是由色光组成的，比较色光混合与颜料混合的不同现象。
威海中考光学部分考试说明
三、光现象 9光的直线传播 通过实验探究光传播的特点--（实验）
10．平面镜 探究平面镜成像时像与物的关系--（实验）
11．光的反射定律 探究并了解光的反射定律--（实验）
12．镜面反射 知道镜面反射和漫反射现象
四、透镜及其应用 13．光的折射规律 探究并了解光的折射规律--（实验）
14．光的色彩、颜色 探究知道白光是由色光组成的--（实验）；初步了解色光混合与颜料混合的不同；
15．红外线和紫外线 了解红外线和紫外线的应用
16．凸透镜和凹透镜 认识凸透镜的会聚作用和凹透镜的发散作用
17．凸透镜成像规律 探究并知道凸透镜成像的规律--（实验）
18．放大镜、照相机、投影仪 了解凸透镜成像的有关应用
19．望远镜和显微镜，近视眼和远视眼矫正的办法 初步了解望远镜和显微镜的作用；了解人眼成像的原理；了解近视眼和远视眼的成因与矫正
初中物理光学部分考点
一、光的传播
1、光源：能够发光的物体可分为
（1）自然光源 如：太阳，萤火虫
（2）人造光源 如：蜡烛，电灯
2、光的传播：
（1）光在同种均匀介质中是沿直线传播的

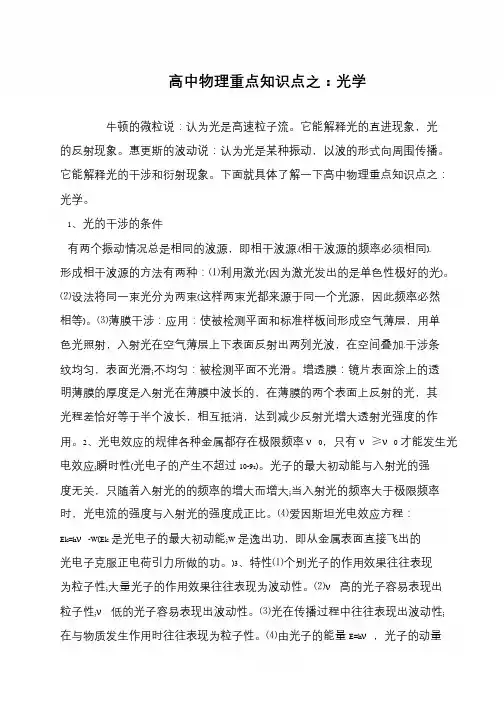

高中物理重点知识点之：光学
牛顿的微粒说：认为光是高速粒子流。它能解释光的直进现象，光
的反射现象。惠更斯的波动说：认为光是某种振动，以波的形式向周围传播。
它能解释光的干涉和衍射现象。下面就具体了解一下高中物理重点知识点之：
光学。
1、光的干涉的条件
有两个振动情况总是相同的波源，即相干波源.(相干波源的频率必须相同).
形成相干波源的方法有两种：⑴利用激光(因为激光发出的是单色性极好的光)。
⑵设法将同一束光分为两束(这样两束光都来源于同一个光源，因此频率必然
相等)。⑶薄膜干涉：应用：使被检测平面和标准样板间形成空气薄层，用单
色光照射，入射光在空气薄层上下表面反射出两列光波，在空间叠加.干涉条
纹均匀，表面光滑;不均匀：被检测平面不光滑。增透膜：镜片表面涂上的透
明薄膜的厚度是入射光在薄膜中波长的，在薄膜的两个表面上反射的光，其
光程差恰好等于半个波长，相互抵消，达到减少反射光增大透射光强度的作
用。2、光电效应的规律各种金属都存在极限频率 ν0，只有 ν≥ν0 才能发生光
电效应;瞬时性(光电子的产生不超过 10-9s)。光子的最大初动能与入射光的强
度无关，只随着入射光的的频率的增大而增大;当入射光的频率大于极限频率
时，光电流的强度与入射光的强度成正比。⑷爱因斯坦光电效应方程：
Ek=hν-W(Ek 是光电子的最大初动能;W 是逸出功，即从金属表面直接飞出的
光电子克服正电荷引力所做的功。)3、特性⑴个别光子的作用效果往往表现
为粒子性;大量光子的作用效果往往表现为波动性。⑵ν 高的光子容易表现出
粒子性;ν 低的光子容易表现出波动性。⑶光在传播过程中往往表现出波动性;
在与物质发生作用时往往表现为粒子性。⑷由光子的能量 E=hν，光子的动量
