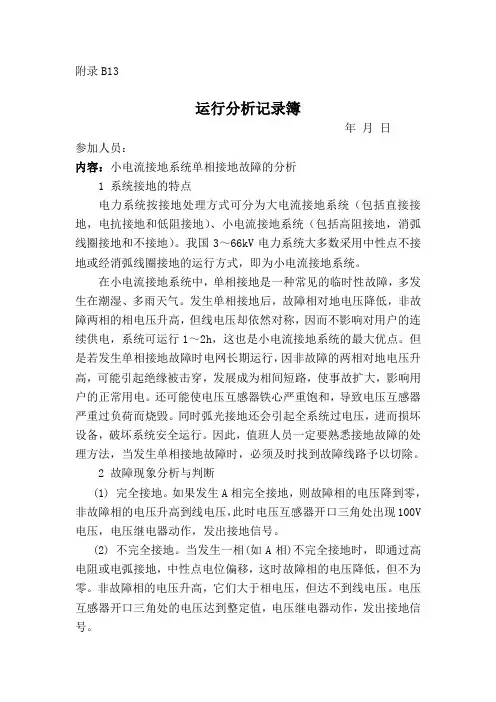

中央变电所运行及巡检记录

附录B13

运行分析记录簿

年 月 日

参加人员：

内容：小电流接地系统单相接地故障的分析

1 系统接地的特点

电力系统按接地处理方式可分为大电流接地系统（包括直接接地，电抗接地和低阻接地）、小电流接地系统（包括高阻接地，消弧线圈接地和不接地）。我国3～66kV电力系统大多数采用中性点不接地或经消弧线圈接地的运行方式，即为小电流接地系统。

在小电流接地系统中，单相接地是一种常见的临时性故障，多发生在潮湿、多雨天气。发生单相接地后，故障相对地电压降低，非故障两相的相电压升高，但线电压却依然对称，因而不影响对用户的连续供电，系统可运行1～2h，这也是小电流接地系统的最大优点。但是若发生单相接地故障时电网长期运行，因非故障的两相对地电压升高，可能引起绝缘被击穿，发展成为相间短路，使事故扩大，影响用户的正常用电。还可能使电压互感器铁心严重饱和，导致电压互感器严重过负荷而烧毁。同时弧光接地还会引起全系统过电压，进而损坏设备，破坏系统安全运行。因此，值班人员一定要熟悉接地故障的处理方法，当发生单相接地故障时，必须及时找到故障线路予以切除。

2 故障现象分析与判断

(1) 完全接地。如果发生A相完全接地，则故障相的电压降到零，非故障相的电压升高到线电压，此时电压互感器开口三角处出现100V电压，电压继电器动作，发出接地信号。

(2) 不完全接地。当发生一相(如A相)不完全接地时，即通过高电阻或电弧接地，中性点电位偏移，这时故障相的电压降低，但不为零。非故障相的电压升高，它们大于相电压，但达不到线电压。电压互感器开口三角处的电压达到整定值，电压继电器动作，发出接地信号。 (3) 电弧接地。如果发生A相完全接地，则故障相的电压降低，但不为零，非故障相的电压升高到线电压。此时电压互感器开口三角处出现100V电压，电压继电器动作，发出接地信号。

第1页共15页 变电所交接班制度

一、应进行交接班的岗位

1.班长负责去全班工作情况的交接班工作，班长交接班记录要认真、详细、具体完整。

2.各炉组司炉负责本炉组运行情况的交接班工作，炉组交接班记录要认真、详细、具体、完整。

3.司炉助手负责本炉组巡检情况的交接班工作，巡检交接班记录要认真、详细、具体完整。

4.零米值班员负责本岗位设备运行情况的交接班工作，交接班记录要认真、详细、具体完整。

二、各岗位交接班工作内容

1、班长交接班记录应明确交待的内容：

1）记录班长姓名，本班值班员人员出勤人数，以及各岗位的工作任务安排；2）设备的运行、备用状态；3）设备运行的异常、缺陷情况；

4）设备运行方式及设备检修的情况记录；5）点、停炉等有关操作；

6）本班的工作内容，工作票、操作票的执行情况及完成情况；7）发生故障或事故时的详细情况以及故障或事故的处理情况记录；8）本班安全活动，技术活动工作情况记录；9）上级领导或相关部门的命令、通知等。 第2页共15页 2、司炉（主值）交接班记录应明确交待的内容：

1）记录本炉组控制人员的姓名，以及本炉组的工作任务；2）炉组设备的运行、备用状态以及定期工作等；3）炉组设备运行的异常、缺陷情况；

4）设备运行方式及设备检修的情况记录；5）点、停炉等有关操作；

6）本炉组工作票、操作票的执行情况及完成情况；

7）本炉组发生故障或事故时的详细情况以及故障或事故的处理情况；8）上级领导或相关部门的命令、通知等。

3、副司炉交接班应明确交待的内容：

1）制粉系统运行中发现的设备异常、缺陷情况；2）对设备异常、缺陷的处理情况记录；

3）设备定期试验轮换工作的过程及结果参数等记录；4）本班有关工作的操作情况记录；

5）本班工作当中已处理及未处理的设备异常、缺陷情况交待；

6）对安全用具、工具、钥匙、规程、图纸及设备、值班现场的卫生情况交待。

4、司炉助手交接班记录应明确交待的内容：

神华宁煤集团400万吨/年煤炭间接液化项目

35kV变电所运行规程

神华宁煤煤制油项目指挥部电气管理中心

目 录

第一章 适用范围 ........................................................................................ 1

第二章 引用标准 ........................................................................................ 1

第三章 变电站概述 .................................................................................... 2

第四章 运行方式 ........................................................................................ 2

1. 一次系统运行方式 ........................................................................................... 2

2. 变压器并列条件 ............................................................................................... 3

第五章 电能质量 ........................................................................................ 3

1. 交流电压数偏差允许范围 ............................................................................... 3

井下变电所高防开关检修安全技术措施

机电运输部

2022年1月2日

安全技术措施审批表

职 务 审批意见 审批人及日期

施工负责人

机电运输部长

安监部长

通防部长

调度室主任

机电副总

机电矿长

矿长助理

生产矿长

安全矿长

总 工

矿 长

井下变电所高防开关检修安全技术措施

一、施工时间：

二、基本情况概述：

为保证井下供电系统的可靠性及设备的正常运行，消除供电隐患，根据我矿检修计划，机电运输队将对井下中央变电所、一采区变电所、二采区变电所高防开关进行停电检修，为保证检修期间工作安全，特制订本措施。

三、检修内容：

井下中央变电所、一采区变电所、二采区变电所I、II回路高防开关停电整体检修。

四、施工前准备

1、施工措施必须传达到每一位参与施工的人员，提前编制好停送电工作票并报批。

2、准备工作

（1）学习变电所内各开关厂家的技术资料，学习操作规程，严格按照操作规程要求进行检修作业。

（2）在开关检修之前，必须清楚设备状况，备好检修所需的材料，知道设备哪些机件可能损坏需在检修中更换，并事先把备件准备好，且施工负责人应检查安全设施是否齐全等。

3、所用的专用工具必须提前检查，确保完好，方可使用。使用的专用工器具：钳子、螺丝刀、套筒、扳手、相同电压等级的合格验电笔和接地线等。

五、安全措施

1、停电检修时，在操作开关停电时，必须严格执行《停送电制度》，并在对应的高压开关上悬挂“禁止送电”牌板。以避免误操作送电。停电检修前半小时必须通知调度室，中央变电所联络开关检修时要与地面变电站联系好，地面变电站将下井I、II回路全部停电，并将隔离小车摇出并闭锁，合上地刀，挂上地线。中央变电所I、II回路进线高防开关停电，并将隔离小车拉出并闭锁，凡没有按停电制度办理停电手续的，都视为带电状况，线路上不准任何人进行工作。

2、在检修设备过程中，由施工负责人统一指挥，任何人员不得随意拆卸带电设备。
