计算机仿真实验报告

  • 格式：doc
  • 大小：151.00 KB
  • 文档页数：6

计算机仿真实验报告

实验名称 叠加定理的验证

串联RLC电路时域相应的测试

学生姓名

学 号

所在学院

教 师

叠加定理的验证

一、实验目的

1. 进一步掌握直流稳压电源和万用表的使用方法。

2. 掌握直流电压与直流电流的测试方法。

3.进一步加深对叠加定理的理解。

二、实验原理

叠加定理

叠加定理指出全部电源在线性电路中产生的任一电压或电流，等于每一个电源单独作用时产生的相应电压或电流的代数和。

三、测试方法

1. 直流电压的测试；

2. 直流电流的测试。 四、实验内容

1. 实验电路图

验证R3两端的电压之和等于V1和V2分别作用在R3上的电压U1与U2之和。

两个电压源都不为零时：

a. R3上的电压U0=13.2V;

将电压源V1置零后：

b. 电压源V1置零后R3上的电压 : U1=6V，I1=1mA;

将电压源V2置零后：

c. 电压源V2置零后R3上的电压U2=7.2,I2=1.201mA。

经验证： U0=13.2V=U1+U2；I0=I1+I1=2.201mA故叠加定理得到验证。

五、实验器材

电压源

面包板

万用表

导线

RLC串联谐振电路的测试

一、实验目的

1. 进一步理解谐振电路的谐振特点。

2.掌握谐振频率、品质因数的测试方法。

3.掌握串联谐振电路频率特性的测试方法。

二、实验原理

1.RLC串联谐振电路的条件：

含有电阻、电容和电感元件的单口网络，在某些工作频率上，出现端口电压和电流波形相位相同的情况时，称为电路发生谐振。

如图所示RLC串联电路，电路的转移函数电压转移比为

𝐇(𝐣𝛚)=𝐔𝐑𝐔=𝐑𝐑+𝐣𝛚𝐋+𝟏𝐣𝛚𝐂=𝟏𝟏+𝐣(𝛚𝐋𝐑−𝟏𝐑𝛚𝐂)

因此，电路的谐振角频率和谐振频率分别为：

𝛚𝟎=𝟏√𝐋𝐂 𝐟𝟎=𝟏𝟐𝛑√𝐋𝐂

2.RLC串联电路谐振特性

（1）谐振时，RLC串联回路的输入阻抗为纯电阻，激励电压与回路电流同相，电阻电压相同与电源电压相同且同相。

（2）谐振时，电感上的电压与电容上的电压幅值相等且反相（实际电路中，因电感有串联等效电阻、电容有并联等效电阻，因此电感两端的电压略高于电容电压），若品质因数Q>1,则谐振时，电容、电感电压是激励电压的Q部，可实现电压放大。其中，品质因数： 𝐐=𝛚𝟎𝐋𝐑=𝟏𝛚𝟎𝐑𝐂=𝟏𝐑√𝐋𝐂

3.RLC串联谐振电路的频率特性

电路的网络函数电压转移比为：

𝐇(𝐣𝛚)=𝐔𝐑𝐔=𝐑𝐑+𝐣𝛚𝐋+𝟏𝐣𝛚𝐂=𝟏𝟏+𝐣(𝛚𝐋𝐑−𝟏𝐑𝛚𝐂)

代入Q=ω0LR=1ω0RC，将上式改为

𝐇(𝐣𝛚)=𝐔𝐑𝐔=𝟏𝟏+𝐣𝐐(𝛚𝛚𝟎−𝛚𝟎𝛚)

其振幅为

|𝐇(𝐣𝛚)|=𝟏√𝟏+𝐐𝟐(𝛚𝛚𝟎−𝛚𝟎𝛚)𝟐

由上式可知，当ω=0和ω=∞时，|H(jω)|=0；当ω=ω0时电路发生谐振，|H(jω)|=1达到最大，该电路具有带通的滤波特性。

三、测量方法

1.谐振频率的测量方法

在输入端口加入正弦激励信号，用毫伏表检测电阻两端的输出电压，保持激励幅值不变，改变激励频率，当输出幅值最大时所对应的频率，及谐振频率f0

2.频率特性的测量

找出谐振频率后，保持输入幅值不变，改变信号源的频率，在以下频率点下测出输出电压：

0.1f0，0.01f0，10f0，100f0，f0∓200Hz，f0∓400Hz，f0∓600Hz，f0∓1000Hz。再根据测量数据在幅频面上描出这些点，用平滑的曲线连接，即为谐振电路的幅频特性曲线。

四、实验内容

1.谐振频率的测量

自选元件参数，搭建RLC串联谐振电路实验电路，并测量出该电路的谐振频率f0。 峰峰值电压为10V，故谐振时R1的电压值为U1=5√2=3.5355V，调节函数发生器测得谐振时频率为f0=7.303KHz

2.谐振电路幅频特性曲线的测量

确定出谐振频率f0后，参考下表：

谐振电路幅频特性的测量

频率(kHz)

条件 0.1f0 f0-1 f0-0.6 f0-0.4 f0-0.2 f0 f0+0.2 f0+0.4 f0+0.6 f0+1 10f0

U/V 13.187 4.053 3.829 3.726 3.628 3.535 3.446 3.362 3.281 3.131 0.364962

合集下载

FLEXSIM软件在生产物流系统仿真实验报告材料

FLEXSIM软件在生产物流系统仿真实验报告材料

实用文档

文案大全 FLEXSIM软件在生产物流系统仿真实验报告

专业： 学号： 姓名：

1.FLEXSIM软件简介

Flexsim是一个强有力的分析工具，可帮助工程师和设计人员在系统设计和运作中做出智能决策。采用Flexsim，可以建立一个真实系统的3D计算机模型，然后用比在真实系统上更短的时间或者更低的成本来研究系统。

Flexsim是一个通用工具，已被用来对若干不同行业中的不同系统进行建模。Flexsim已被大小不同的企业成功地运用。使用Flexsim可解决的3个基本问题

1）服务问题 - 要求以最高满意度和最低可能成本来处理用户及其需求。

2）制造问题 - 要求以最低可能成本在适当的时间制造适当产品。

3）物流问题 - 要求以最低可能成本在适当的时间，适当的地点，获得适当的产品。

2.实验内容及目的

在这一个实验中，我们将研究三种产品离开一个生产线进行检验的过程。有三种不同类型的临时实体将按照正态分布间隔到达。临时实体的类型在类型1、2、3三个类型之间均匀分布。当临时实体到达时，它们将进入暂存区并等待检验。有三个检验台用来检验。一个用于检验类型1，另一个检验类型2，第三个检验类型3。检验后的临时实体放到输送机上。在输送机终端再被送到吸收器中，从而退出模型。图1-1是流程的框图。

本实验的目的是学习以下内容： 实用文档

文案大全  如何建立一个简单布局

 如何连接端口来安排临时实体的路径

 如何在Flexsim实体中输入数据和细节

 如何编译模型

 如何操纵动画演示

 如何查看每个Flexsim实体的简单统计数据

3.实验过程

为了检验Flexsim软件安装是否正确，在计算机桌面上双击Flexsim3.0图标打开应用程序。软件装载后，将看到Flexsim菜单和工具按钮、库、以及正投影视图的视窗。

计算机仿真实验报告

计算机仿真实验报告

计算机仿真技术 作业一题目：转速反馈单闭环直流调速系统仿真

直流电机模型框图如下图所示，仿真参数为

R=0.6，Tl=0.00833，Tm=0.045，Ce=0.1925。本次仿真采用算法为ode45，仿真时间5s。

1/1

sTR

lsTRmeC10dudI

n

图1 直流电机模型一、开环仿真

模型建立：

其中Ud0=220V R=0.6，Tl=0.00833，Tm=0.045，Ce=0.1925

其中0~2.5s，电机空载，即Id=0；

2.5s~5s，电机满载，即Id=55A

采用算法：

ODE45:

5秒

前2.5秒：

后2.5秒：

空载转速：1143rpm负载转速：971rpm

空载静差率s=0 负载静差率s=0.1505

仿真时有波动

ODE23:

整体：

前2.5秒

后2.5秒

ODE23s:整体：

前2.5秒

后2.5秒

ODE23t:

整体：

前2.5秒

后2.5秒

ODE23tb:整体：

前2.5秒

后2.5秒

算法分析比较：从上可以看出ODE45与ODE23算法较差，仿真结果与理论不符合，电机

转速有纹波。ODE23s ODE23t ODE23tb效果较好，基本满足仿真需要，波形基本符合理论。

原因在于：ODE45、与ODE23都是一步解法，即只要知道前一时间点的解y (tn-1 ) ，就

可以立即计算当前时间点的方程解y (tn)。后三种算法适用于刚性系统的解法，而前两种不

可。其中ODE23tb最适合电力电子系统仿真，它采用TR-BD F2算法，即在龙格.库塔法的

第一阶段用梯形法，第二阶段用二阶的Backward Differentiation Formulas 算法。2、闭环仿真

模型建立：

1、比例校正（K=5）

转速指令为1130rpm

为了便于比较不同kp值时转速波形，简便框图先进行模块封装：

1、确定输入输出与变量K

2.选中整个模块右键选择create subsystem

即得：

3、右键选择create mask

得：

定义变量名K，并使变量K与封装模块中的变量K相互对应。

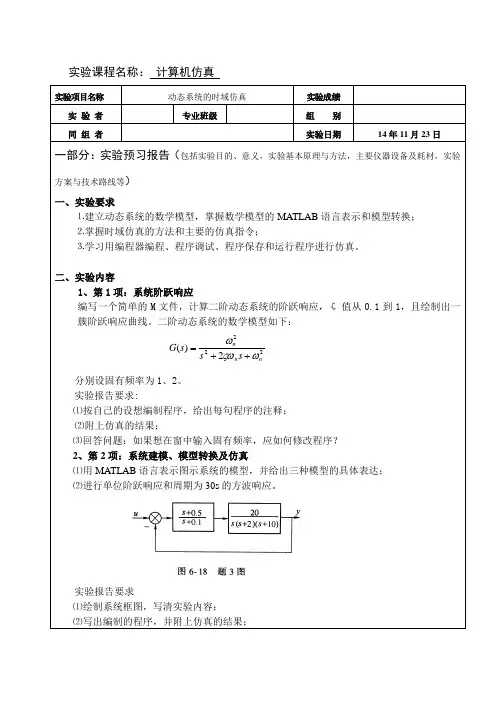

武汉理工大学学生实验报告书2
